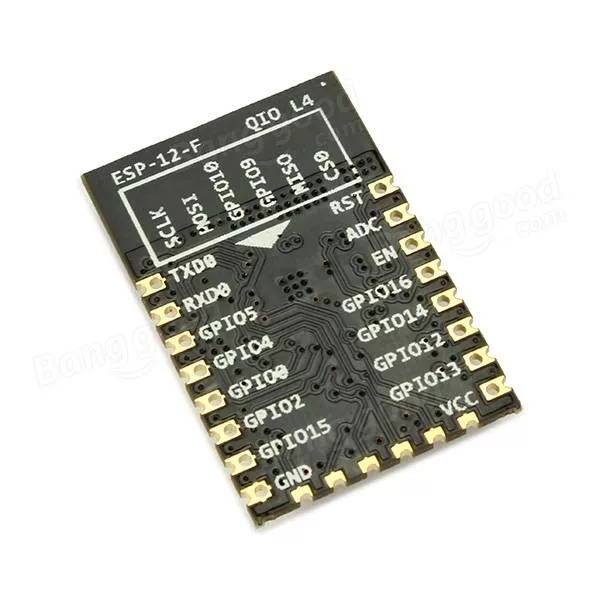

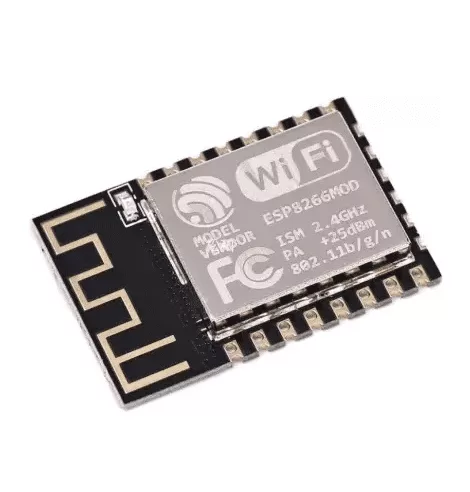

Module Wifi ESP12F ESP8266

Module Wifi ESP12F ESP8266

Il est entièrement adressable via les protocoles SPI et UART vous permettant de connecter vos capteurs ou de projeter directement dessus via ses GPIO. ESP8266 est une puce Wi-Fi à faible coût avec une pile TCP/IP complète et une capacité MCU (Micro Controller Unit).

Le module émetteur-récepteur sans fil série ESP8266 est un SOC autonome avec une pile de protocoles TCP/IP intégrée qui peut donner à n’importe quel microcontrôleur un accès à votre réseau WiFi. Le module émetteur-récepteur sans fil série ESP8266 est capable d’héberger une application ou de décharger toutes les fonctions de réseau Wi-Fi d’un autre processeur d’application.

Chaque module ESP8266 est préprogrammé avec un micrologiciel de jeu de commandes AT, ce qui signifie que vous pouvez simplement le connecter à votre appareil Arduino et obtenir autant de capacités WiFi qu’un WiFi Shield offre (et c’est juste prêt à l’emploi) ! Le module ESP8266 est une carte extrêmement rentable avec une communauté énorme et en constante croissance.

Le module émetteur-récepteur sans fil Wifi série ESP8266 dispose d’une capacité de traitement et de stockage embarquée suffisamment puissante qui lui permet d’être intégré aux capteurs et à d’autres appareils spécifiques à l’application via ses GPIO avec un développement initial minimal et un chargement minimal pendant l’exécution. Son haut degré d’intégration sur puce permet un minimum de circuits externes, y compris le module frontal, est conçu pour occuper une surface de circuit imprimé minimale. L’ESP8266 prend en charge l’APSD pour les applications VoIP et les interfaces de coexistence Bluetooth, il contient un RF auto-calibré lui permettant de fonctionner dans toutes les conditions de fonctionnement et ne nécessite aucune pièce RF externe.

Ils sont collectivement appelés « modules ESP-xx ».

Module Wifi ESP12F ESP8266

Module Wifi ESP12F ESP8266

Module Wifi ESP12F ESP8266

Il s’est amélioré sur les points suivants :

1. Circuit périphérique
2. Le processus de plaque à quatre stratifiés
3. Adaptation d’impédance améliorée
4. Sortie de signal Wi-Fi plus puissante
5. Capacité anti-brouillage
6. Antenne PCB repensée après des tests de laboratoire professionnels

Interface correspondante :

1. SDIO 2.0, SPI, UART
2. Boîtier QFN 32 broches
3. Commutateur RF intégré, balun, PA 24dBm, DCXO et PMU
4. Processeur RISC intégré, mémoire sur puce et interfaces de mémoire externe
5. Processeurs MAC/bande de base intégrés
6. Gestion de la qualité de service
7. Interface I2S pour les applications audio haute fidélité
8. Régulateurs linéaires à faible chute de tension sur puce pour toutes les alimentations internes
9. Architecture propriétaire de génération d’horloge sans parasites
10. Moteurs WEP, TKIP, AES et WAPI intégrés
