Module Relais 1 CH 5V 30A
En stock
Module relais 1CH 5V 30A pour projets électroniques avancés, compatible Arduino et microcontrôleurs, idéal pour prototypage.
1 canal · 30A/250VAC · Pilotage 5V
Module relais 1 canal, contacts 30 A sous 250 V AC
Carte relais prête à câbler pour commuter des charges jusqu’à 30 A en 250 V AC ou 30 V DC, pilotée en logique 5V depuis un microcontrôleur (Arduino, ESP32, Raspberry Pi).
🔧 Présentation

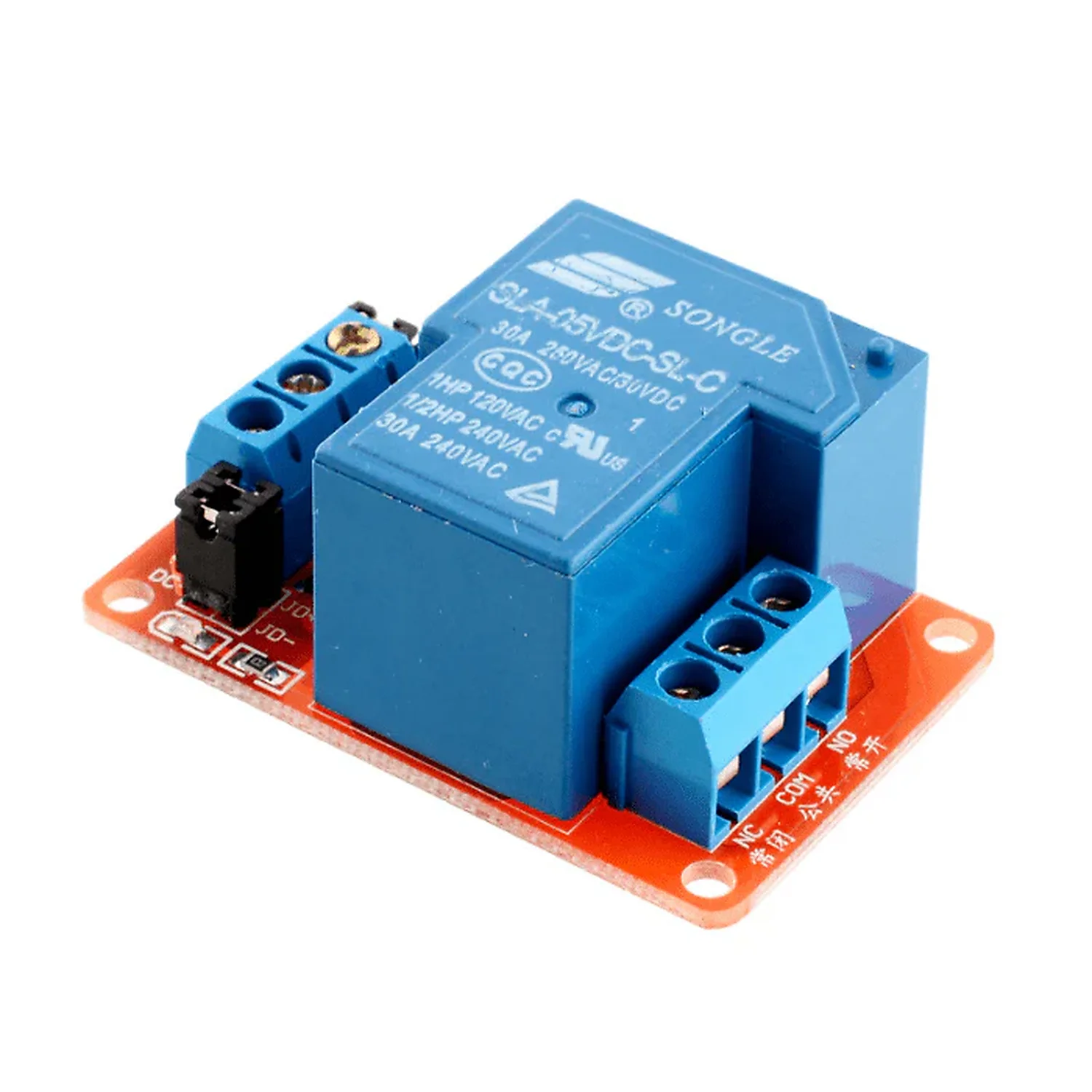

Ce module embarque un relais électromécanique Songle SLA-05VDC-SL-C monté sur une carte avec bornier à vis, pensé pour piloter une charge externe (moteur, lampe, pompe, contacteur) depuis la broche numérique d’un microcontrôleur. Le circuit de commande fonctionne en 5V, distinct du circuit de puissance commuté par les contacts NO/COM/NC.
⭐ Points clés
📐 Caractéristiques
⚠️ Circuit de commande vs circuit de puissance
Deux circuits cohabitent sur ce module et ne doivent jamais être confondus. Le côté commande (broches VCC/GND/IN) fonctionne en 5V, courant faible, sans danger, et se pilote directement depuis un GPIO. Le côté puissance (bornier NO/COM/NC) peut véhiculer jusqu’à 30 A sous une tension secteur (250V AC) : son câblage doit être réalisé hors tension, avec une section de câble adaptée à la charge réelle, en respectant les règles de sécurité électrique en vigueur pour tout branchement sur le secteur.
🛠️ Usages
Ce module relais s’utilise partout où un signal logique doit commander une charge de puissance :
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Un module relais 1 canal simple et robuste, basé sur un relais Songle 30A/250VAC bien identifié, pour piloter des charges de puissance depuis un microcontrôleur — à réserver à un câblage soigné et respectueux des règles de sécurité électrique.
📚 Documentation et ressources
Questions fréquentes
À quoi sert le module relais 1 CH 5V 30A ?
Le module relais 1 CH 5V 30A est utilisé pour contrôler des appareils électriques à distance dans vos projets électroniques. Il permet de commuter des charges jusqu'à 30A, idéal pour des applications comme l'automatisation domestique ou le contrôle de moteurs.
Est-ce que ce module est compatible avec Arduino ?
Oui, ce module relais est entièrement compatible avec Arduino et d'autres microcontrôleurs. Il peut être facilement intégré dans vos projets pour contrôler des dispositifs électriques.
Comment installer le module relais ?
L'installation du module relais est simple. Connectez les broches de contrôle au microcontrôleur, alimentez le module avec une source de 5V, et reliez les bornes de sortie à l'appareil que vous souhaitez contrôler.
Quel est le délai de livraison pour la Tunisie ?
Le délai de livraison pour la Tunisie est généralement de 3 à 5 jours ouvrables. Cela peut varier en fonction de votre localisation et des conditions de transport.
Le produit est-il garanti ?
Oui, le module relais 1 CH 5V 30A est couvert par une garantie de 1 an. Cela vous assure une protection contre les défauts de fabrication.
Quelles sont les différences avec d'autres modules relais ?
Ce module se distingue par sa capacité à gérer des charges jusqu'à 30A, ce qui le rend adapté pour des applications nécessitant plus de puissance. De plus, il fonctionne à une tension de 5V, ce qui le rend compatible avec la plupart des microcontrôleurs.
Peut-on utiliser ce module relais pour des applications industrielles ?
Bien que ce module soit principalement conçu pour le prototypage et les projets électroniques, il peut être utilisé dans des applications légères industrielles, tant que les charges ne dépassent pas 30A.
Comment utiliser le Module Relais 1 CH 5V 30A
-
1Étape 1 : Préparation du matériel
Rassemblez tous les outils et fournitures nécessaires. Assurez-vous d'avoir un fer à souder, un multimètre, des fils de connexion, une alimentation de 5V et la charge que vous souhaitez contrôler avec le relais.
-
2Étape 2 : Connexion de l'alimentation
Connectez le module relais à une source d'alimentation de 5V. Utilisez les bornes marquées VCC pour le positif et GND pour le négatif. Vérifiez la polarité avec un multimètre pour éviter tout court-circuit.
-
3Étape 3 : Raccordement du signal de commande
Connectez la broche IN du module relais à une sortie numérique de votre microcontrôleur (comme un Arduino). Cela permettra de contrôler le relais via un signal numérique. Assurez-vous que la connexion est solide.
-
4Étape 4 : Connexion de la charge
Branchez la charge que vous souhaitez contrôler aux bornes NO (Normalement Ouvert) et COM (Commun) du relais. Vérifiez que la charge est compatible avec le relais (maximum 30A) pour éviter tout dommage.
-
5Étape 5 : Programmation du microcontrôleur
Écrivez un programme simple pour votre microcontrôleur qui envoie un signal HIGH à la broche IN pour activer le relais et un signal LOW pour le désactiver. Téléversez le code et testez le fonctionnement.
-
6Étape 6 : Test de fonctionnement
Alimentez votre microcontrôleur et le module relais. Vérifiez que la charge s'active lorsque le relais est commandé. Utilisez un multimètre pour vérifier les tensions aux bornes du relais.
-
7Étape 7 : Sécurisation de l'installation
Une fois le test réussi, assurez-vous que toutes les connexions sont sécurisées et isolées pour éviter tout court-circuit. Placez le module relais dans un boîtier si nécessaire pour une protection supplémentaire.
| Poids | 0,015 kg |
|---|
