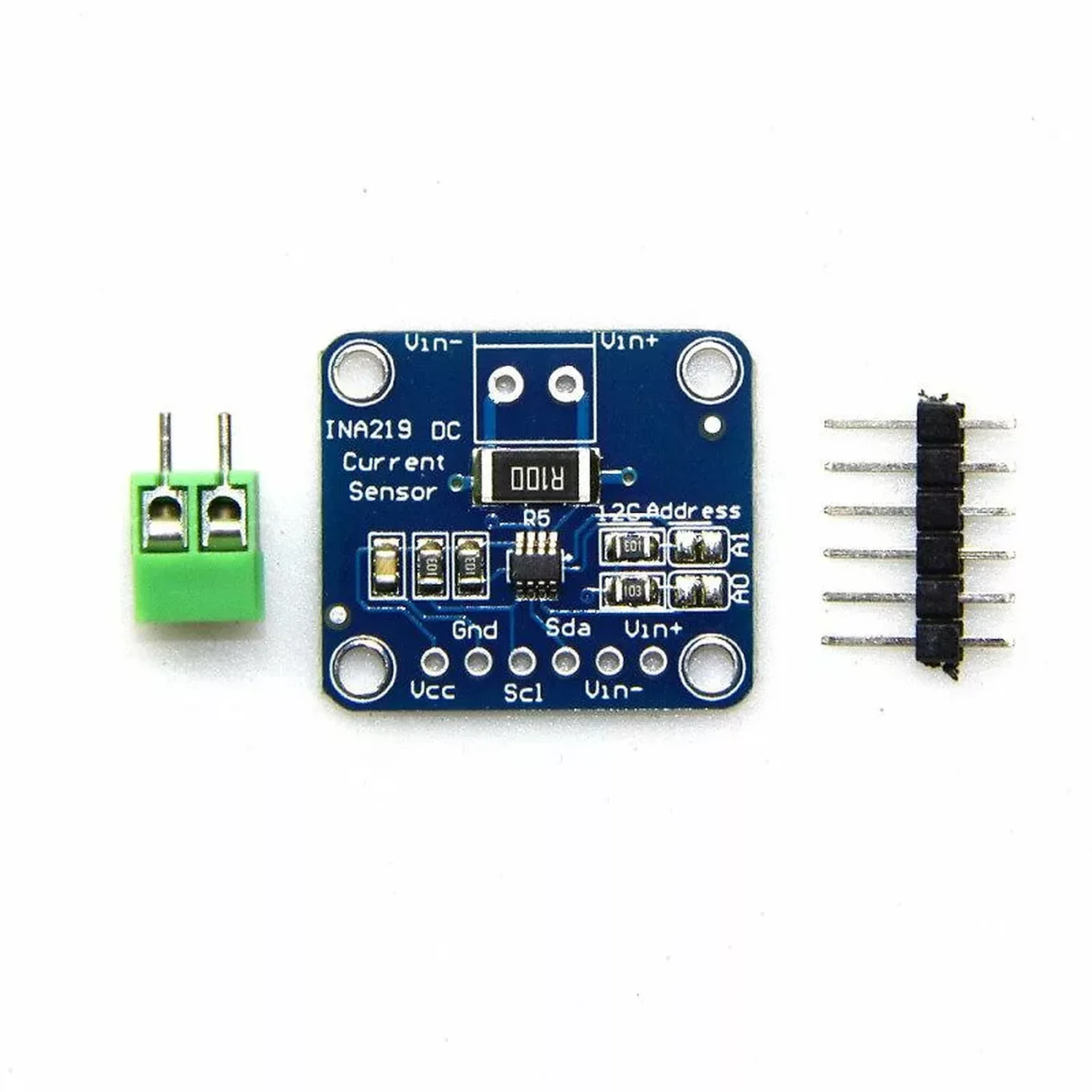

Module de capteur de surveillance de courant / puissance bidirectionnel CJMCU-219 INA219 I2C

UGS : DAR-02-V65

En stock

Module de capteur de courant bidirectionnel INA219 avec interface I2C, précision de 1%, plage de tension de 3V à 5.5V pour une surveillance précise de la puissance.

13,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
INA219 · I2C · Bidirectionnel

Capteur de courant et de puissance I2C (INA219, CJMCU-219)

Ce module mesure simultanément la tension du bus, le courant et la puissance consommée par une charge, dans les deux sens, et les restitue en numérique sur I2C. Là où un multimètre donne une valeur ponctuelle, l’INA219 fournit un suivi continu lisible par votre microcontrôleur.

📈 Savoir exactement ce que consomme un montage

Caractériser la consommation d’un ESP32 en veille, équilibrer le bilan énergétique d’un nœud IoT sur batterie ou vérifier le courant débité par un panneau solaire : autant de besoins où il faut une mesure dans le temps, pas un chiffre instantané. Le module à base d’INA219 mesure la chute de tension aux bornes d’un shunt de 0,1 Ω pour en déduire le courant, lit la tension de bus en parallèle, calcule la puissance, et expose le tout sur I2C. Bidirectionnel, il distingue une phase de charge d’une phase de décharge — indispensable pour suivre une batterie.

⭐ Pourquoi ce module de mesure

🔌Trois grandeurs en I2CTension de bus, courant et puissance lus en numérique sur 2 fils.
↔️BidirectionnelMesure le courant dans les deux sens : charge et décharge.
⚡Bus jusqu’à 26 VSurveille des montages 3,3 V, 5 V, 12 V ou 24 V.
🎯Précision 0,5 %Erreur maximale sur la mesure de courant, sur toute la plage de température.
🧮Calcul intégréLa puissance est calculée à bord, pas besoin de la recalculer en code.
🏷️Adresse configurablePlusieurs INA219 sur le même bus I2C pour mesurer plusieurs rails.

📐 Caractéristiques clés

Circuit de mesureINA219 (module CJMCU-219)
Grandeurs mesuréesTension de bus, courant, puissance
Tension de bus max26 V
Shunt intégré0,1 Ω → ±3,2 A en configuration par défaut
Sens de mesureBidirectionnel (charge et décharge)
ConvertisseurADC 12 bits
Précision courant0,5 % max sur la température
InterfaceI2C, alimentation logique 3 à 5,5 V

🆚 INA219 face à un simple capteur analogique

Un capteur de courant analogique (type ACS712) renvoie une tension qu’il faut ensuite numériser avec l’ADC du microcontrôleur, avec son bruit et sa dérive. L’INA219 fait la conversion à bord, calibrée en usine, et livre directement des milliampères et des milliwatts via I2C. Vous gagnez en précision (0,5 % contre plusieurs pourcents), vous libérez les entrées analogiques de la carte, et vous obtenez la puissance sans calcul supplémentaire — un vrai instrument de banc à l’échelle d’un module.

🛠️ Cas d’usage typiques

Partout où la consommation électrique doit être quantifiée précisément et suivie dans la durée :

🔋 Suivi de charge / décharge batterie📡 Bilan conso d’un nœud IoT☀️ Production d’un panneau solaire🤖 Courant moteur en robotique🧪 Banc de test d’alimentation🎓 TP métrologie en école d’ingénieurs

🚀 Démarrer en 3 étapes

1. Câbler le shunt en sérieInsérez VIN+ et VIN− en série avec la charge à mesurer ; le courant traverse le module.
2. Brancher l’I2CSDA, SCL, VCC et GND vers Arduino, ESP32 ou Raspberry Pi.
3. Lire les registresUne bibliothèque INA219 renvoie tension de bus, courant et puissance après calibration.

👤 Pour qui ?

Développeurs IoT et embarquéRoboticiensLaboratoires et bancs R&DEnseignement supérieur (ISET, écoles)

💡 Bon à savoir

Le shunt par défaut de 0,1 Ω fixe la pleine échelle à environ ±3,2 A : pour des courants plus élevés, il faut adapter le shunt et la calibration logicielle, et au-delà de quelques ampères surveiller l’échauffement de la résistance. Le module n’est pas isolé galvaniquement et mesure côté masse commune. La tension de bus est limitée à 26 V — ne l’utilisez pas sur des rails supérieurs.

🏁 En résumé

Le module INA219 transforme votre carte en wattmètre I2C : tension de bus jusqu’à 26 V, courant bidirectionnel à ±3,2 A et puissance, le tout à 0,5 % près et sans monopoliser d’entrée analogique. C’est le bon choix pour caractériser une consommation, suivre une batterie ou instrumenter un banc, du projet étudiant au prototype R&D.

📚 Documentation et ressources

Questions fréquentes

Comment utiliser le module de capteur de courant INA219 ?

Le module INA219 se connecte via l'interface I2C à un microcontrôleur comme Arduino ou Raspberry Pi. Il permet de mesurer le courant et la puissance en temps réel. Assurez-vous de bien configurer les adresses I2C et d'utiliser les bibliothèques appropriées pour faciliter la lecture des données.

Ce module est-il compatible avec tous les microcontrôleurs ?

Le module INA219 est compatible avec la plupart des microcontrôleurs qui supportent l'I2C, comme Arduino, Raspberry Pi, et d'autres plateformes de prototypage. Vérifiez simplement que votre microcontrôleur dispose des connexions I2C nécessaires.

Comment installer le module INA219 ?

Pour installer le module, connectez les broches SDA et SCL du module aux broches correspondantes de votre microcontrôleur. Ensuite, alimentez le module avec une tension comprise entre 3V et 5.5V. Consultez la documentation pour les connexions spécifiques et les exemples de code.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour garantir une livraison efficace.

Le module INA219 est-il garanti ?

Oui, le module de capteur INA219 est couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le module INA219 et d'autres capteurs de courant ?

Le module INA219 se distingue par sa précision de 1% et sa capacité à mesurer à la fois le courant et la puissance. Contrairement à d'autres capteurs, il utilise l'I2C pour une communication facile et rapide, ce qui le rend idéal pour des projets nécessitant une surveillance précise.

Peut-on utiliser ce module pour des applications en extérieur ?

Le module INA219 est conçu pour un usage en intérieur. Pour des applications en extérieur, il est recommandé de le protéger contre l'humidité et les intempéries, car il n'est pas étanche.

Comment utiliser le module de capteur de courant bidirectionnel INA219

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Module INA219, Fils de connexion, Alimentation 3V à 5.5V
  1. 1
    Préparation du matériel

    Rassemblez tous les outils et fournitures nécessaires : le module INA219, des fils de connexion, une alimentation de 3V à 5.5V, un fer à souder et un multimètre. Assurez-vous que votre espace de travail est propre et bien éclairé.

  2. 2
    Branchement du module

    Connectez le module INA219 à votre microcontrôleur via l'interface I2C. Reliez les broches SDA et SCL du module aux broches correspondantes de votre microcontrôleur. Assurez-vous également de connecter la broche VCC à l'alimentation et la broche GND à la masse.

  3. 3
    Configuration de l'alimentation

    Alimentez le module en vérifiant que la tension est comprise entre 3V et 5.5V. Utilisez un multimètre pour mesurer la tension à la sortie de l'alimentation afin de garantir une connexion correcte.

  4. 4
    Vérification des connexions

    Avant de mettre sous tension, vérifiez toutes les connexions pour vous assurer qu'elles sont correctes et sécurisées. Une mauvaise connexion pourrait endommager le module ou le microcontrôleur.

  5. 5
    Chargement du code

    Téléchargez une bibliothèque compatible avec le module INA219 sur votre microcontrôleur. Écrivez un programme pour initialiser le capteur et lire les valeurs de courant et de puissance. Téléversez le code sur votre microcontrôleur.

  6. 6
    Test du module

    Après avoir téléversé le code, ouvrez le moniteur série de votre IDE pour observer les valeurs de courant et de puissance affichées. Assurez-vous que les valeurs sont cohérentes avec vos attentes.

  7. 7
    Calibration et ajustements

    Si nécessaire, effectuez des ajustements dans votre code pour calibrer le module. Testez différentes charges pour vérifier la précision des mesures et assurez-vous que le module fonctionne correctement.

Poids0,015 kg
