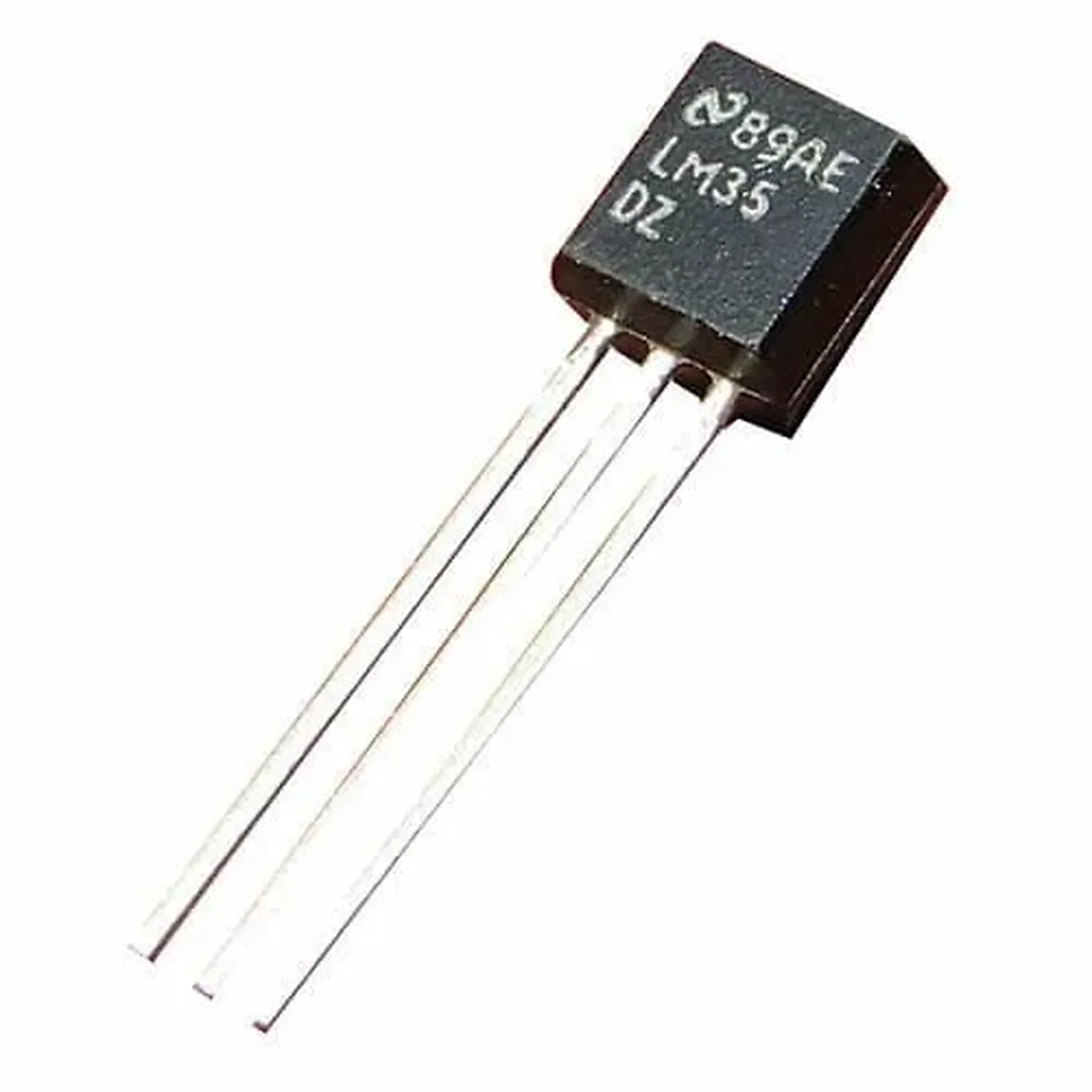

Capteur de temperature LM35DZ TO-92

UGS : DAR-02-T15

En stock

Capteur LM35DZ TO-92 pour mesure de température de -55°C à 150°C avec sortie analogique. Précision et fiabilité assurées.

3,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Texas Instruments — TO-92

Le capteur de température LM35 qui se lit directement sur une entrée Arduino, sans bibliothèque ni calibration, livré en Tunisie.

Présentation

Le LM35DZ est un capteur de température analogique signé Texas Instruments, en boîtier plastique TO-92 à 3 broches. Il délivre une tension proportionnelle à la température selon un rapport fixe de 10 mV par degré Celsius : à 25 °C, sa broche de sortie renvoie exactement 250 mV. Cette sortie se branche telle quelle sur une entrée analogique (par exemple A0 sur Arduino), sans circuit de mise en forme ni conversion logicielle complexe. Pour qui cherche un capteur LM35 température Arduino au meilleur prix en Tunisie, c’est l’option la plus directe pour mesurer une température sans coder un protocole.

Pourquoi choisir le LM35DZ

📏Sortie linéaire10 mV/°C constant sur toute la plage, sans table de correction
🎯Précision d’usine±0,5 °C typique à 25 °C, aucun étalonnage externe requis
⚡Lecture directe ADCse branche sur A0, lu en quelques lignes de code
🔋Large plage d’alimentationfonctionne de 4 V à 30 V, compatible 5 V Arduino
🌡️Plage 0 à +100 °Ccouvre la quasi-totalité des mesures ambiantes et procédés
🔌Câblage 3 filsVcc, sortie, GND : montage en moins d’une minute

Caractéristiques techniques

RéférenceLM35DZ (Texas Instruments)
BoîtierTO-92, 3 broches
Type de sortieAnalogique, tension linéaire
Coefficient10 mV/°C
Plage de mesure0 °C à +100 °C
Précision±0,5 °C typique (à 25 °C)
Tension d’alimentation4 V à 30 V
BrochageVcc / Sortie / GND

LM35 ou DS18B20 / DHT : lequel pour votre montage ?

Le LM35DZ joue une carte que ses concurrents numériques n’ont pas : sa sortie analogique se lit directement sur un convertisseur ADC, sans bibliothèque, sans bus 1-Wire ni trame numérique à décoder. Là où un DS18B20 impose le protocole 1-Wire et un DHT son propre format de données, le LM35 demande seulement un analogRead() et une multiplication. En contrepartie, étant analogique, il reste sensible au bruit électrique sur de longs câbles et ne mesure pas l’humidité. C’est le compromis idéal pour apprendre l’acquisition analogique ou pour un montage simple où chaque ligne de code compte.

Dans la boîte

Contenu
  • 1 capteur de température LM35DZ en boîtier TO-92

Applications concrètes

Thermomètre numériqueRégulation de ventilationSurveillance de batterieContrôle de température moteurTP d’acquisition analogiqueStation de mesure ambiante

Démarrer en 3 étapes

1. CâblerVcc sur 5 V, GND sur la masse, sortie sur l’entrée A0
2. Lire l’ADCun analogRead(A0) renvoie la valeur brute du convertisseur
3. Convertirmultipliez par 5000/1024, puis divisez par 10 pour obtenir les °C

Pour qui ?

Étudiants ISETÉlèves ingénieursMakersEnseignants en TPPrototypage rapide

Bon à savoir

Capteur analogique : sa sortie est sensible au bruit électrique sur de longs fils et il ne mesure que la température, pas l’humidité. Pour une mesure stable, gardez le câble court ou ajoutez un condensateur de découplage.

En résumé

Avec sa sortie de 10 mV/°C lisible sans bibliothèque et sa précision d’usine, le LM35DZ reste la voie la plus rapide pour transformer une carte Arduino en thermomètre fiable, à un tarif accessible en Tunisie.

Questions fréquentes

Quel est l'usage principal du capteur LM35DZ TO-92 ?

Le capteur LM35DZ TO-92 est conçu pour mesurer la température dans une plage de -55°C à 150°C. Il est idéal pour des projets de prototypage, des systèmes de contrôle de température et des applications nécessitant une lecture précise de la température.

Ce capteur est-il compatible avec tous les microcontrôleurs ?

Oui, le LM35DZ TO-92 est compatible avec la plupart des microcontrôleurs qui acceptent des entrées analogiques. Il suffit de le connecter à une entrée analogique pour obtenir des lectures de température.

Comment installer le capteur LM35DZ TO-92 ?

Pour installer le LM35DZ TO-92, il suffit de le souder sur une carte de prototypage ou de le connecter à un circuit. Assurez-vous de respecter les polarités et de le relier à une source d'alimentation appropriée.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le capteur LM35DZ TO-92 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement.

Ce capteur est-il garanti ?

Oui, le capteur LM35DZ TO-92 est couvert par une garantie de 6 mois contre les défauts de fabrication. Cela vous assure une tranquillité d'esprit lors de votre achat.

Quelles sont les différences entre le LM35DZ et d'autres capteurs de température ?

Le LM35DZ se distingue par sa sortie analogique, offrant une lecture directe de la température en volts. Contrairement à d'autres capteurs, il n'a pas besoin de composants supplémentaires pour convertir le signal.

Peut-on utiliser ce capteur pour des applications extérieures ?

Le LM35DZ TO-92 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries et des variations extrêmes de température pour garantir sa précision et sa durabilité.

Comment utiliser le capteur de température LM35DZ TO-92

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Capteur LM35DZ TO-92, Plaque de prototypage, Fils de connexion, Alimentation 5V
  1. 1
    Préparation de la plaque de prototypage

    Prenez votre plaque de prototypage et identifiez l'emplacement où vous allez installer le capteur LM35DZ. Assurez-vous que l'espace est suffisant pour accueillir le capteur et les connexions nécessaires.

  2. 2
    Insertion du capteur

    Insérez le capteur LM35DZ dans la plaque de prototypage. Vérifiez que les broches sont correctement orientées : la broche 1 est la sortie, la broche 2 est la masse et la broche 3 est l'alimentation.

  3. 3
    Connexion de l'alimentation

    Connectez la broche d'alimentation (broche 3) à une source de 5V sur la plaque de prototypage. Utilisez un fil de connexion pour établir cette connexion. Assurez-vous que la polarité est correcte.

  4. 4
    Connexion de la masse

    Connectez la broche de masse (broche 2) à la masse de votre circuit. Cela est essentiel pour assurer un bon fonctionnement du capteur.

  5. 5
    Connexion de la sortie

    Connectez la broche de sortie (broche 1) à une entrée analogique de votre microcontrôleur ou de votre circuit de mesure. Cela permettra de lire la température mesurée par le capteur.

  6. 6
    Vérification des connexions

    Avant de mettre sous tension, vérifiez toutes les connexions pour vous assurer qu'elles sont correctes et sécurisées. Utilisez un multimètre si nécessaire pour tester les connexions.

  7. 7
    Mise sous tension et test

    Alimentez votre circuit et testez le capteur. Utilisez un logiciel ou un programme pour lire la valeur analogique de la sortie du capteur et vérifiez qu'elle correspond à la température ambiante.
