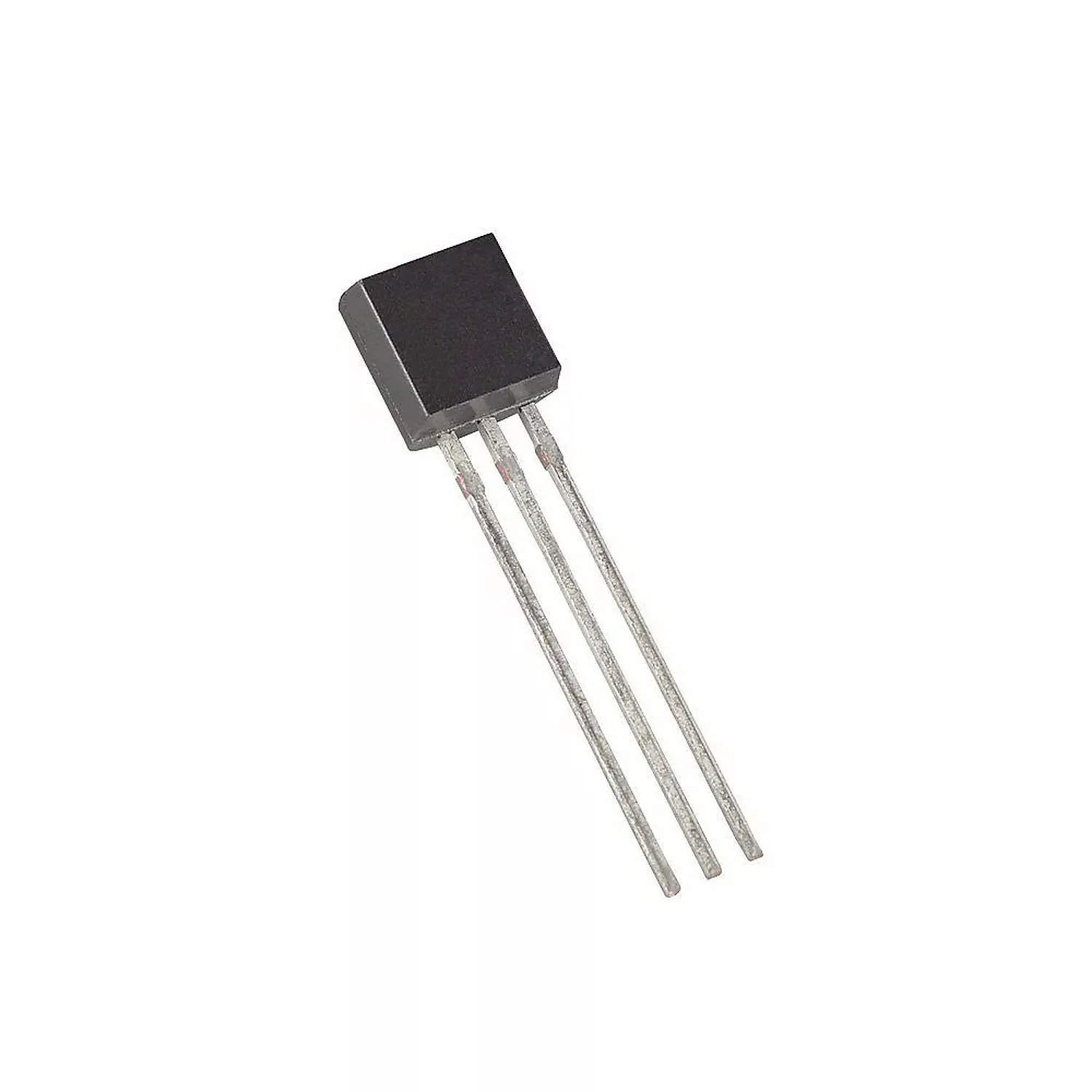

Transistor Bipolaire PNP 2N3906 TO-92

UGS : DCD-01-T06

En stock

Transistor bipolaire PNP 2N3906 TO-92, faible courant collecteur, boîtier compact, idéal électronique et robotique.

0,300 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
PNP · TO-92 · Petit signal

2N3906 : le PNP de référence pour la commutation et l’amplification petit signal

Le complément PNP du 2N3904, taillé pour piloter des charges faibles côté positif et amplifier les signaux de faible amplitude dans vos montages sur breadboard ou PCB.

🔻 Présentation du transistor 2N3906

Le 2N3906 est un transistor bipolaire à jonction de type PNP en boîtier plastique TO-92. Conducteur lorsque sa base est tirée vers un potentiel inférieur à l’émetteur, il sert d’interrupteur logique « actif au niveau bas » et d’étage d’amplification de tension. Sa tension collecteur-émetteur de -40 V et son courant collecteur de -200 mA en font le partenaire naturel du 2N3904 dans les paires push-pull, les drivers de LED côté haut et les circuits de polarisation.

Pourquoi choisir le 2N3906

🔁Complément du 2N3904Forme une paire NPN/PNP idéale pour étages symétriques et push-pull.
Commutation rapideAdapté au pilotage logique et aux petits signaux audio.
📈Gain confortablehFE typique de 100 à 300 selon le courant de collecteur.
🧩Brochage TO-92Trois pattes droites, parfait pour breadboard et prototypage.
🔋Côté hautCommute une charge reliée au +V, là où un NPN est moins pratique.
🎓Standard pédagogiqueRéférence des TP d’électronique analogique en formation.

📐 Caractéristiques clés

TypeBipolaire PNP (BJT)
BoîtierTO-92 (traversant)
Tension collecteur-émetteur (Vceo)-40 V
Tension collecteur-base (Vcbo)-40 V
Tension émetteur-base (Vebo)-5 V
Courant collecteur continu (Ic)-200 mA
Gain en courant (hFE)≈ 100 à 300
Brochage (face plate vers vous)É – B – C
Famille complémentaire2N3904 (NPN)

🆚 PNP ou NPN : lequel pour votre montage ?

Un PNP comme le 2N3906 conduit quand sa base est rendue plus négative que son émetteur : il est donc parfait pour commuter une charge raccordée au pôle positif (commande « high-side ») ou pour fermer un étage par un signal au niveau bas. Le 2N3904, à l’inverse, commute côté masse. Associer les deux ouvre la porte aux étages de sortie complémentaires et aux miroirs de courant.

🛠️ Ce que vous pouvez réaliser

Le 2N3906 trouve sa place dans une grande variété de petits circuits analogiques et logiques :

💡 Driver de LED côté haut🔊 Pré-ampli petit signal🔁 Étage push-pull🚦 Inverseur logique🪞 Miroir de courant🎛️ Polarisation de capteur

🚀 Mise en œuvre en 3 étapes

1. Repérer le brochageFace plate vers vous, broches vers le bas : Émetteur, Base, Collecteur.
2. Limiter le courant de baseUne résistance de base (souvent 1 à 10 kΩ) protège la jonction et fixe le point de fonctionnement.
3. Câbler l’émetteur au +VEn commutation, l’émetteur va vers le positif et la charge vers le collecteur.

👤 Pour qui ?

Étudiants en électroniqueEnseignants et IUT/ISETMakers et prototypeursTechniciens de maintenance

💡 Bon à savoir

Pensez toujours à insérer une résistance de base : sans elle, le courant de base n’est pas limité et la jonction se détériore. Le 2N3906 reste un transistor de petit signal : ne lui demandez pas plus de -200 mA de courant collecteur ni de piloter un moteur. Pour de la puissance, orientez-vous vers un transistor dédié comme le 2N3055 ou un MOSFET. En audio, sa paire avec le 2N3904 donne des étages bien équilibrés.

🏁 En résumé

Composant normalisé et durable, le 2N3906 est le PNP TO-92 à garder en tiroir : -40 V, -200 mA, gain de 100 à 300, complément direct du 2N3904. Idéal pour la commutation côté haut, l’amplification petit signal et les TP d’électronique analogique. Un choix simple et fiable pour vos prototypes en Tunisie.

Questions fréquentes

Quel est l'usage principal du transistor PNP 2N3906 ?

Le transistor bipolaire PNP 2N3906 est principalement utilisé dans les circuits électroniques pour amplifier des signaux ou pour des applications de commutation. Il est idéal pour les projets d'électronique et de robotique nécessitant un faible courant collecteur.

Ce transistor est-il compatible avec d'autres composants ?

Oui, le transistor 2N3906 est compatible avec de nombreux composants électroniques courants. Il peut être utilisé dans des circuits avec des résistances, des diodes et d'autres transistors, tant que les spécifications de tension et de courant sont respectées.

Comment installer le transistor 2N3906 ?

Pour installer le transistor 2N3906, il suffit de le souder sur un circuit imprimé en respectant l'orientation des broches. Assurez-vous de connecter la base, l'émetteur et le collecteur correctement selon le schéma de votre circuit.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le transistor 2N3906 en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour une satisfaction optimale.

Ce produit est-il garanti ?

Oui, le transistor 2N3906 est couvert par une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences entre le 2N3906 et d'autres transistors similaires ?

Le 2N3906 se distingue par sa configuration PNP et sa capacité à gérer un faible courant collecteur. Comparé à d'autres transistors, il est particulièrement adapté pour des applications nécessitant une faible consommation d'énergie et un boîtier compact.

Comment utiliser le transistor PNP 2N3906 TO-92

Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Transistor PNP 2N3906, Résistances, Fils de connexion
  1. 1
    Préparation des fils

    Dénudez les extrémités des fils de connexion à l'aide de la pince à dénuder. Assurez-vous que la longueur dénudée est suffisante pour une bonne connexion, généralement entre 5 et 10 mm.

  2. 2
    Identification des broches

    Identifiez les broches du transistor 2N3906. Le boîtier TO-92 a trois broches : la base (B), le collecteur (C) et l'émetteur (E). Consultez la documentation pour connaître leur disposition.

  3. 3
    Connexion de la base

    Connectez la broche de la base (B) du transistor à votre circuit de commande. Utilisez une résistance pour limiter le courant si nécessaire. Cela permettra de contrôler le transistor.

  4. 4
    Connexion du collecteur

    Connectez la broche du collecteur (C) à la charge que vous souhaitez contrôler, comme un moteur ou une LED. Assurez-vous que la charge est compatible avec le courant maximal du transistor.

  5. 5
    Connexion de l'émetteur

    Connectez la broche de l'émetteur (E) à la masse de votre circuit. Cela complète le circuit et permet au transistor de fonctionner correctement.

  6. 6
    Test du circuit

    Avant de mettre sous tension, vérifiez toutes les connexions avec un multimètre pour éviter les courts-circuits. Une fois vérifié, alimentez le circuit et testez le fonctionnement du transistor.

  7. 7
    Ajustements et vérifications

    Si le transistor ne fonctionne pas comme prévu, vérifiez les connexions et les valeurs des résistances. Assurez-vous que le transistor est correctement orienté et que les tensions sont appropriées.

Poids0,05 kg
