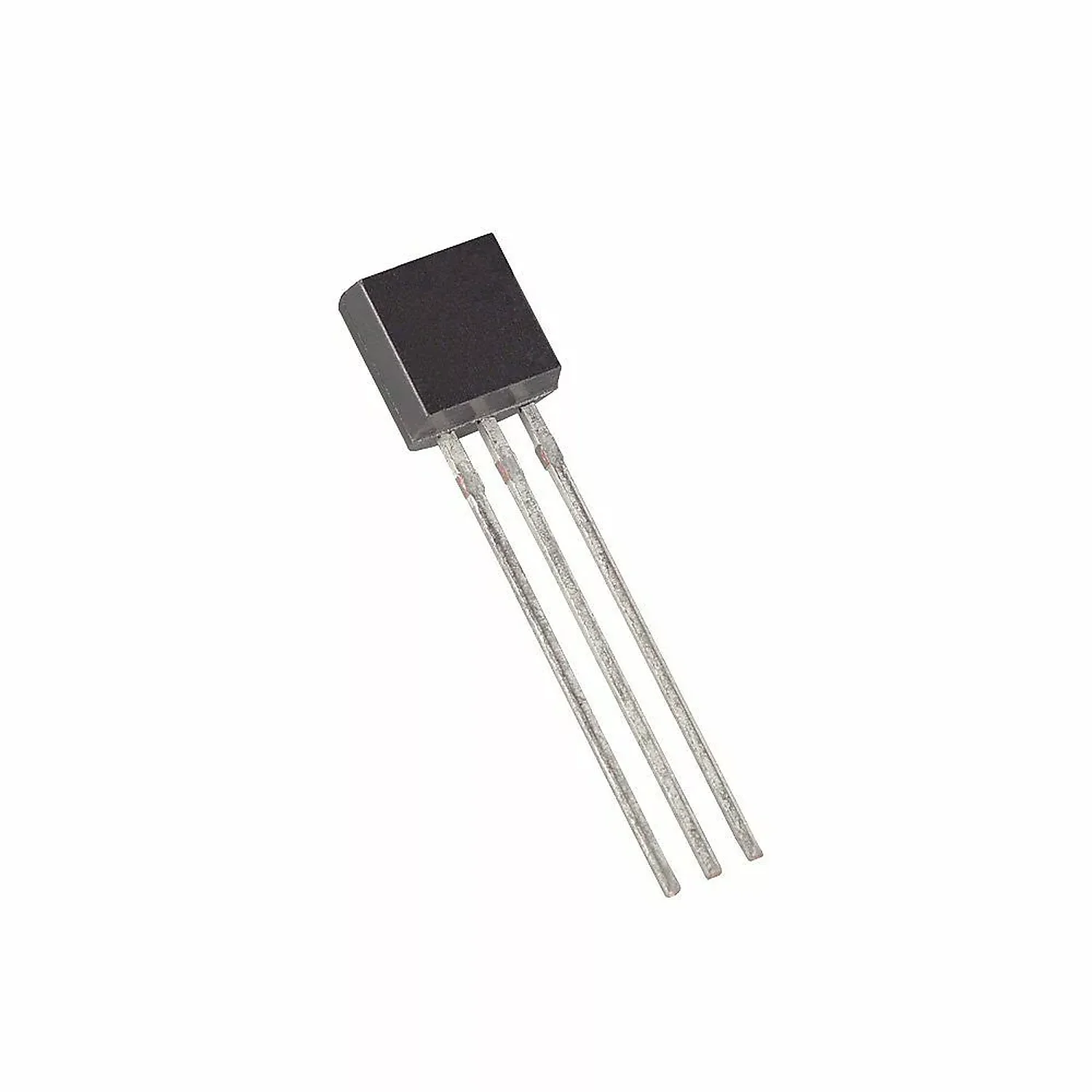

Transistor Bipolaire NPN 2N3904 TO-92
Épuisé
Transistor bipolaire NPN 2N3904 TO-92, idéal pour des applications électroniques variées, supporte 40V et 200mA.
0,300 TND
Épuisé
Livraison gratuite pour commandes plus de 200 TND
Le transistor bipolaire 2n3904 est un composant électronique essentiel pour de nombreux projets en électronique. Ce transistor NPN est largement utilisé dans les circuits de commutation et d’amplification. Sa configuration TO-92 le rend facile à intégrer dans divers montages.
Que vous soyez étudiant, ingénieur ou maker, le transistor 2n3904 est un choix fiable pour vos applications.
Caractéristiques du transistor bipolaire 2n3904
Le transistor bipolaire 2n3904 présente plusieurs caractéristiques techniques importantes. Il est conçu pour fonctionner avec une tension d’alimentation maximale de 40 volts. Sa capacité de courant collecteur est de 200 mA, ce qui le rend adapté à de nombreux circuits.
Avec un gain en courant (hFE) variant entre 100. 300, ce transistor est idéal pour les applications nécessitant une amplification. Sa structure TO-92 permet une dissipation thermique efficace.
Caractéristiques techniques et points forts
Voici les principales caractéristiques du transistor 2n3904 :
- Tension d’alimentation maximale : 40 V
- Courant collecteur maximal : 200 mA
- Gain en courant (hFE) : 100 à 300
- Type de boîtier : TO-92
- Fréquence de transition : 250 MHz
Applications et cas d’usage
Le transistor bipolaire 2n3904 est utilisé dans divers projets de robotique et d’IoT. Il est particulièrement adapté pour les circuits de commande de moteurs et les amplificateurs audio. De plus, il peut être intégré dans des systèmes de domotique pour contrôler des appareils à distance.
Ce composant électronique 2n3904 est également compatible avec des cartes comme Arduino et Raspberry Pi, facilitant ainsi le prototypage.
Guide technique : comment utiliser le transistor bipolaire 2n3904
Pour utiliser le transistor 2n3904, commencez par le connecter correctement dans votre circuit. Assurez-vous de respecter la polarité lors du branchement. Vous pouvez utiliser une résistance de base pour contrôler le courant d’entrée.
En programmant votre microcontrôleur, vous pourrez activer ou désactiver le transistor selon vos besoins. Cela vous permettra de contrôler des charges plus importantes avec un signal faible.
Questions fréquentes sur le transistor bipolaire 2n3904
Quelle est la tension d’alimentation du transistor bipolaire 2n3904 ?
La tension d’alimentation maximale du transistor 2n3904 est de 40 V.
Le transistor bipolaire 2n3904 est-il compatible avec Arduino / Raspberry Pi ?
Oui, le transistor 2n3904 est compatible avec les cartes Arduino et Raspberry Pi pour divers projets électroniques.
Quelles sont les dimensions du transistor bipolaire 2n3904 ?
Le transistor 2n3904 a un boîtier de type TO-92, qui mesure environ 4,5 mm de diamètre et 10 mm de hauteur.
Informations complémentaires
Le transistor bipolaire 2n3904 est disponible en stock chez Didactico.tn. Nous proposons une livraison rapide en Tunisie pour ce composant électronique 2n3904. Pour plus d’informations sur ce produit, consultez la datasheet officielle.
Présentation de transistor bipolaire 2n3904
Le transistor bipolaire 2n3904 reste un choix pertinent pour le marché tunisien. Sa polyvalence et ses caractéristiques techniques en font un composant prisé dans de nombreux domaines.
Avantages de transistor bipolaire 2n3904
Le transistor bipolaire 2n3904 offre plusieurs avantages. Sa capacité à gérer des courants élevés. Sa large gamme de gain en font un choix idéal pour les applications d’amplification.
De plus, sa compatibilité avec des plateformes comme Arduino et Raspberry Pi facilite son intégration dans des projets variés.
Utilisation de transistor bipolaire 2n3904
Pour une utilisation optimale du transistor bipolaire 2n3904, il est important de bien comprendre ses caractéristiques. Par exemple, le choix de la résistance de base est crucial pour le bon fonctionnement du transistor. Une mauvaise configuration peut entraîner des performances sous-optimales.
Applications de transistor bipolaire 2n3904
Les applications du transistor bipolaire 2n3904 sont nombreuses. Il est utilisé dans les circuits de commande de moteurs, les amplificateurs audio. Même dans des systèmes de contrôle de lumière.
Sa flexibilité en fait un composant incontournable pour les passionnés d’électronique.
Conseils avant achat
Avant d’acheter le transistor bipolaire 2n3904, il est conseillé de vérifier les spécifications techniques. Assurez-vous qu’il répond à vos besoins spécifiques. Consultez également les avis d’autres utilisateurs pour vous faire une idée de ses performances dans des applications similaires.
Conclusion sur transistor bipolaire 2n3904
En résumé, le transistor bipolaire 2n3904 est un composant essentiel pour tout projet électronique. Sa large gamme d’applications et ses caractéristiques techniques en font un choix judicieux pour les professionnels et les amateurs. Pour plus d’informations, n’hésitez pas à consulter les ressources disponibles sur Didactico.tn.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de transistor | NPN |
| Numéro de modèle | 2N3904 |
| Boîtier | TO-92 |
| Tension collecteur-émetteur (Vce) | 40 V |
| Courant collecteur (Ic) | 200 mA |
| Gain en courant continu (hFE) | 100 à 300 |
| Fréquence de transition (fT) | 250 MHz |
| Température de fonctionnement | -55 à +150 °C |
Questions fréquentes
Quel est l'usage principal du transistor 2N3904 ?
Le transistor bipolaire NPN 2N3904 est utilisé dans diverses applications électroniques, notamment pour l'amplification de signaux et le commutateur de courant. Il est idéal pour les projets de bricolage et les circuits électroniques de faible puissance.
Ce transistor est-il compatible avec d'autres composants électroniques ?
Oui, le 2N3904 est compatible avec de nombreux circuits et composants électroniques. Il peut être utilisé avec des résistances, des condensateurs et d'autres transistors, ce qui le rend polyvalent pour différents projets.
Comment installer le transistor 2N3904 dans un circuit ?
Pour installer le transistor 2N3904, il suffit de le placer dans le circuit en respectant la polarité. Assurez-vous de connecter la base, l'émetteur et le collecteur aux bonnes bornes selon votre schéma de circuit.
Quels sont les délais de livraison pour ce produit en Tunisie ?
La livraison du transistor 2N3904 en Tunisie est généralement rapide. Vous pouvez vous attendre à recevoir votre commande dans un délai de 3 à 5 jours ouvrables, selon votre localisation.
Ce produit bénéficie-t-il d'une garantie ?
Le transistor 2N3904 est un composant électronique standard et ne dispose pas d'une garantie prolongée. Cependant, il est testé avant expédition pour assurer son bon fonctionnement.
Quelles sont les différences entre le 2N3904 et d'autres transistors NPN ?
Le 2N3904 se distingue par sa capacité à supporter jusqu'à 40V et 200mA, ce qui le rend adapté pour des applications de faible puissance. D'autres transistors peuvent avoir des spécifications différentes, comme des tensions ou des courants de fonctionnement plus élevés.
Peut-on utiliser le 2N3904 pour des circuits à haute puissance ?
Non, le 2N3904 n'est pas conçu pour des applications à haute puissance. Avec une capacité maximale de 200mA, il est préférable de l'utiliser dans des circuits de faible puissance pour éviter tout risque de surchauffe ou de défaillance.
Comment utiliser le transistor bipolaire NPN 2N3904 TO-92
-
1Préparation du circuit
Avant de commencer, assurez-vous d'avoir une plaque de prototypage et les composants nécessaires. Identifiez les broches du transistor 2N3904 : la base (B), le collecteur (C) et l'émetteur (E). Consultez la documentation pour connaître leur disposition.
-
2Dénudage des fils
Utilisez la pince à dénuder pour préparer les fils électriques que vous allez connecter au transistor. Dénudez environ 1 cm de chaque extrémité des fils pour assurer une bonne connexion.
-
3Insertion dans la plaque de prototypage
Insérez le transistor 2N3904 dans la plaque de prototypage en veillant à respecter l'orientation des broches. Assurez-vous que les broches ne se touchent pas et qu'elles sont correctement positionnées.
-
4Connexion des composants
Connectez la base (B) du transistor à votre source de signal via une résistance. Connectez le collecteur (C) à la charge que vous souhaitez contrôler et l'émetteur (E) à la masse. Vérifiez les connexions pour éviter les courts-circuits.
-
5Alimentation du circuit
Alimentez votre circuit en appliquant une tension appropriée. Assurez-vous que la tension ne dépasse pas 40V, comme spécifié pour le 2N3904. Utilisez un multimètre pour vérifier la tension si nécessaire.
-
6Test du fonctionnement
Testez le fonctionnement du transistor en appliquant un signal à la base. Utilisez un multimètre pour mesurer le courant dans le collecteur et vérifier que le transistor fonctionne comme prévu.
-
7Finalisation et vérification
Une fois le test effectué, vérifiez toutes les connexions et assurez-vous qu'il n'y a pas de faux contacts. Vous pouvez maintenant utiliser le transistor dans votre application électronique.
| Poids | 0,05 kg |
|---|
