Potentiométre 500ohm – 1Mohm RM065
Potentiomètre RM065, 10kΩ, 16mm, parfait pour circuits électroniques et projets robotiques.
Trimmer · 10 valeurs
Potentiomètre ajustable RM065 — de 500 Ω à 1 MΩ, réglage tournevis
Un trimmer miniature à souder sur circuit imprimé, réglable par un simple tour de tournevis via sa fente en croix. Pensé pour un ajustement fait une fois à l’atelier — calibration, seuil, point de consigne — puis laissé en place.
🔧 Présentation

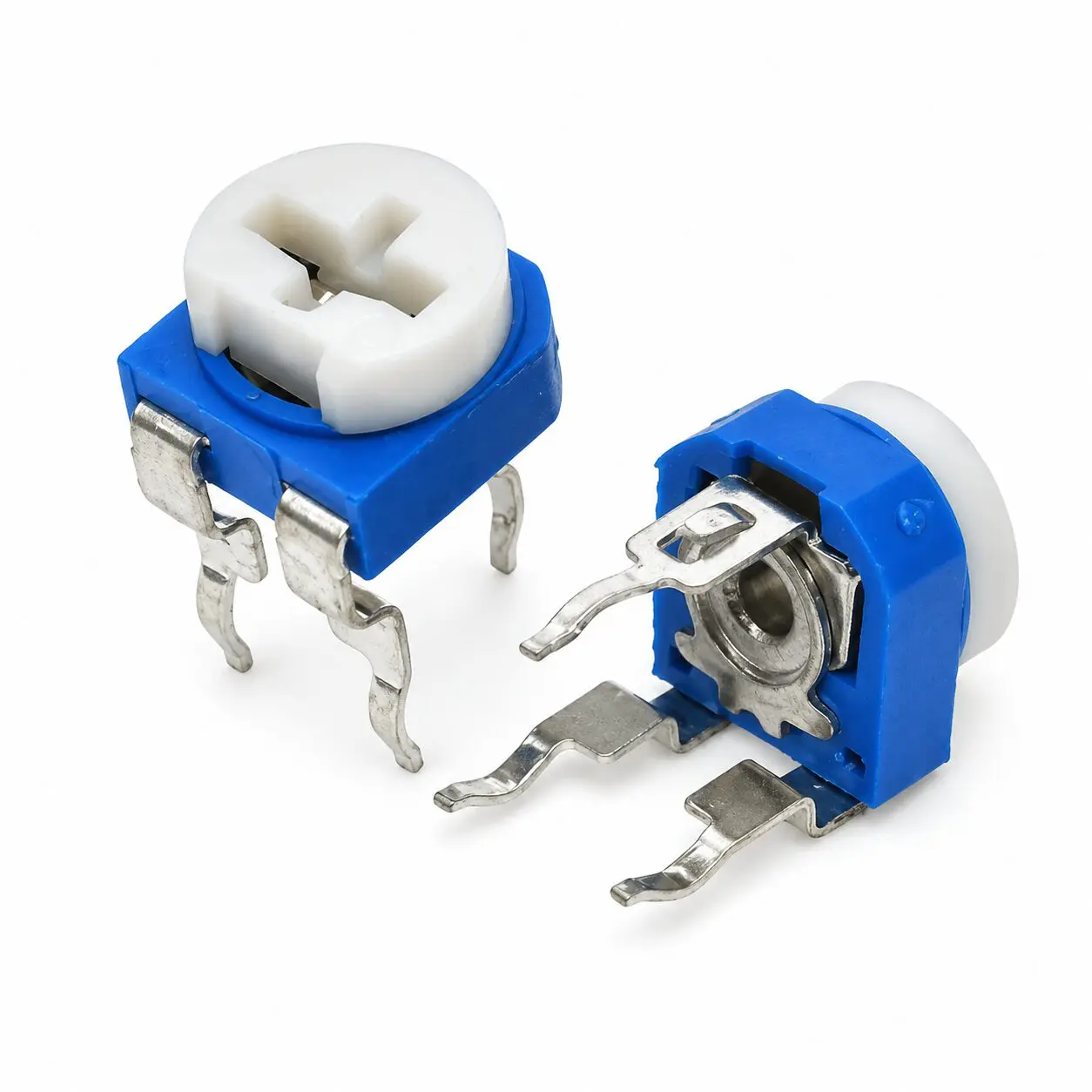

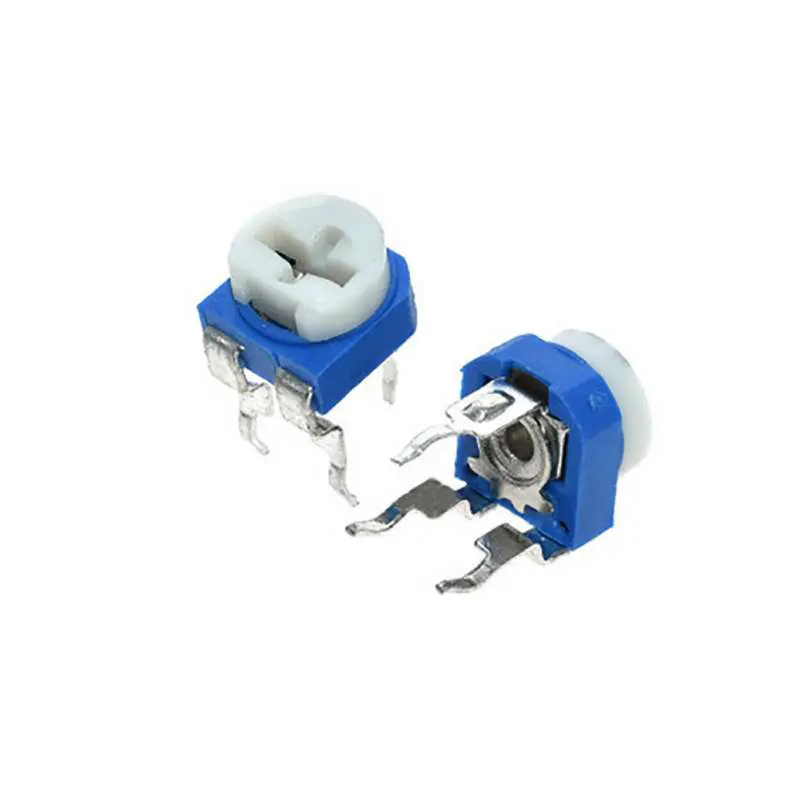

Le RM065 est un potentiomètre ajustable (trimmer) au format carré bleu très répandu en électronique, reconnaissable à son curseur blanc fendu en croix accessible par le dessus. Contrairement à un potentiomètre à molette, il n’est pas destiné à être manipulé par l’utilisateur final : il sert à régler une seule fois, en atelier ou en labo, une valeur précise (gain, seuil, offset) directement sur la carte. Disponible chez Didactico en 10 valeurs, de 500 Ω à 1 MΩ.
⭐ Points clés
📐 Caractéristiques
⚙️ Trimmer ou potentiomètre à molette ?
Un potentiomètre à molette est pensé pour être tourné régulièrement par l’utilisateur (volume, réglage courant). Le RM065 est un trimmer : sa fente en croix et son montage discret sur circuit imprimé indiquent un réglage occasionnel, fait à l’atelier lors de la calibration d’un montage puis rarement retouché. C’est le composant à choisir pour ajuster un gain d’ampli-op, un seuil de comparateur ou un offset, sans exposer de bouton en façade.
🛠️ Usages courants
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le RM065 est un trimmer d’atelier simple et économique, disponible en 10 valeurs de 500 Ω à 1 MΩ, pour tout réglage de précision fait une fois et laissé en place sur le circuit. Un basique fiable pour l’enseignement comme pour le prototypage.
Questions fréquentes
Quel est l'usage principal du potentiomètre RM065 ?
Le potentiomètre RM065 est utilisé pour ajuster la résistance dans les circuits électroniques, permettant de contrôler le volume, la luminosité ou d'autres paramètres dans des projets robotiques et électroniques.
Ce potentiomètre est-il compatible avec tous les circuits ?
Oui, le potentiomètre RM065 est compatible avec la plupart des circuits électroniques standard. Il est idéal pour des applications nécessitant une résistance variable, mais il est important de vérifier les spécifications de votre circuit.
Comment installer le potentiomètre RM065 ?
L'installation du potentiomètre RM065 est simple. Il suffit de le souder aux points de connexion de votre circuit selon le schéma de montage. Assurez-vous de respecter la polarité et les valeurs de résistance requises.
Quels sont les délais de livraison en Tunisie ?
Les délais de livraison pour le potentiomètre RM065 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et la méthode de livraison choisie.
Le potentiomètre RM065 est-il garanti ?
Oui, le potentiomètre RM065 est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre le potentiomètre RM065 et d'autres modèles ?
Le potentiomètre RM065 se distingue par sa taille de 16mm et sa plage de résistance de 500Ω à 1MΩ. Ces caractéristiques le rendent particulièrement adapté pour des applications nécessitant une grande précision dans le réglage.
Peut-on utiliser ce potentiomètre dans des projets de robotique ?
Oui, le potentiomètre RM065 est idéal pour des projets de robotique, car il permet un contrôle précis des mouvements et des capteurs, facilitant ainsi l'interaction entre les composants électroniques.
Comment installer un potentiomètre RM065
-
1Préparation des fils
Commencez par couper deux morceaux de fil électrique d'environ 10 cm. Utilisez la pince à dénuder pour enlever environ 1 cm d'isolant à chaque extrémité des fils. Cela permettra une connexion solide avec les bornes du potentiomètre.
-
2Identification des bornes
Examinez le potentiomètre RM065 pour identifier ses trois bornes. La borne centrale est généralement le curseur, tandis que les deux autres sont les bornes de connexion. Notez leur disposition pour une installation correcte.
-
3Soudure des fils
Chauffez le fer à souder et appliquez une petite quantité de soudure sur chaque borne du potentiomètre. Ensuite, soudez un fil sur la borne centrale et un autre sur l'une des bornes latérales. Assurez-vous que les connexions sont solides et bien isolées.
-
4Montage sur la plaque
Fixez le potentiomètre sur une plaque de montage. Si nécessaire, utilisez des vis pour le maintenir en place. Assurez-vous que les bornes sont accessibles pour les connexions ultérieures.
-
5Test de la résistance
Utilisez un multimètre pour vérifier la résistance du potentiomètre. Réglez le multimètre sur la fonction ohmmètre et mesurez entre la borne centrale et l'une des bornes latérales. Tournez le potentiomètre pour confirmer que la résistance varie.
-
6Connexion au circuit
Connectez les fils du potentiomètre aux points appropriés de votre circuit électronique. Assurez-vous que les connexions sont sécurisées et que le circuit est éteint pendant cette opération.
-
7Vérification finale
Avant de mettre sous tension, vérifiez toutes les connexions et assurez-vous qu'il n'y a pas de court-circuit. Une fois vérifié, allumez le circuit et testez le fonctionnement du potentiomètre en tournant le bouton.
| Poids | 0,03 kg |
|---|---|
| Potentiométre | 100K ohm, 10K ohm, 1K ohm, 1M ohm, 20K ohm, 2K ohm, 500 Ohm, 500K ohm, 50K ohm, 5K ohm |
