Module Potentiomètre coulissant réglable 10K

UGS : DCD-01-P11

En stock

Module Potentiomètre coulissant 10K avec résistance de 10KΩ, dimensions compactes, connectivité facile, parfait pour projets électroniques.

9,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Module prêt à l’emploi

Module potentiomètre coulissant 10K — sortie double, prêt pour Arduino

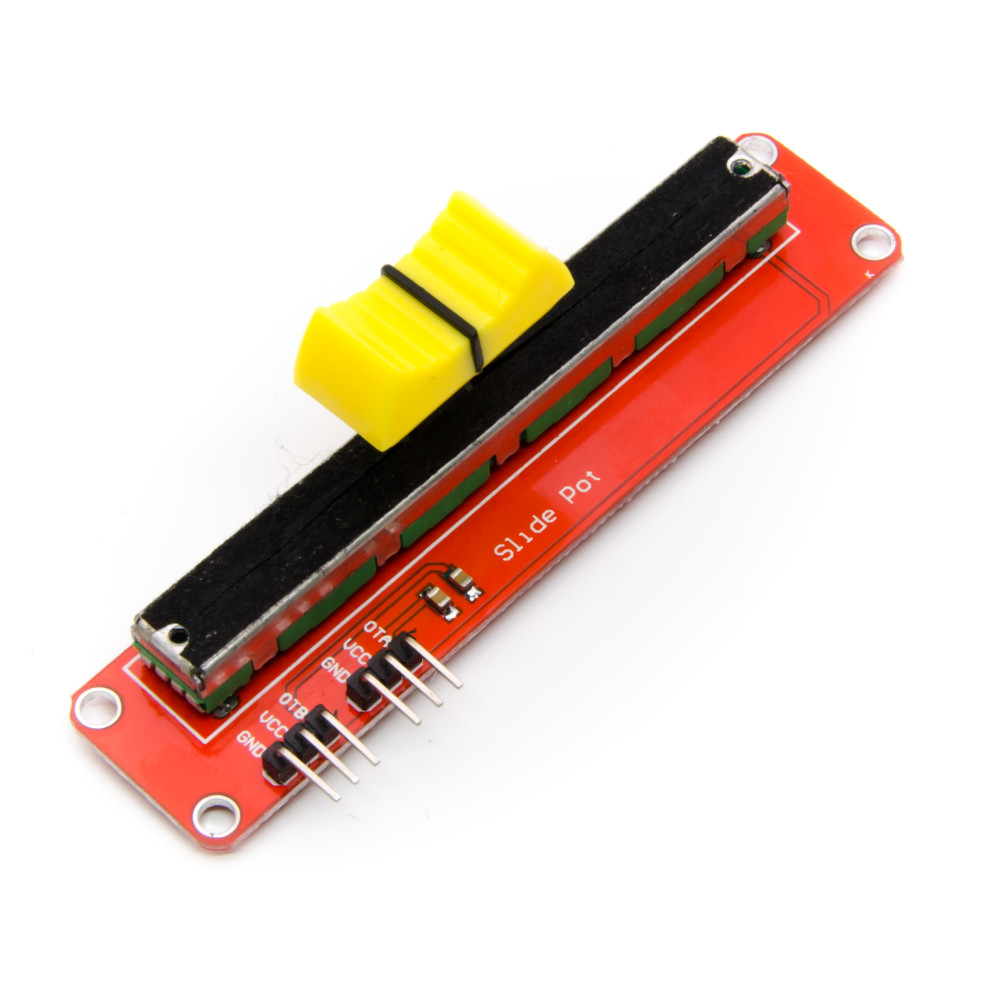

Un potentiomètre à glissière monté sur circuit imprimé rouge, avec curseur jaune et deux jeux de broches identiques (OTA et OTB) pour brancher le même signal vers deux points différents de votre montage sans dupliquer le câblage.

🔧 Présentation

Ce module « Slide Pot » embarque un potentiomètre coulissant 10 kΩ sur une petite carte percée, sérigraphiée et prête à câbler. Contrairement à un potentiomètre nu, il expose directement trois broches VCC / signal / GND — et les duplique une seconde fois (OTA et OTB) pour permettre, par exemple, d’envoyer le même réglage vers deux entrées analogiques ou deux modules distincts sans avoir à souder de dérivation.

⭐ Points clés

🎚️Potentiomètre coulissant 10 kΩRéglage linéaire par glissement, plus intuitif qu’une molette pour certains usages.
🔀Sortie double (OTA / OTB)Deux jeux de broches VCC/signal/GND portant le même signal, pratique pour brancher deux récepteurs.
🔌Broches mâles au pas standardCompatible fils Dupont / breadboard, aucune soudure nécessaire pour démarrer.
🖨️Carte sérigraphiéeRepères clairs (OTA, OTB, VCC, GND) directement imprimés sur le PCB.

📐 Caractéristiques

TypePotentiomètre coulissant (glissière)
Valeur10 kΩ
Sorties2 × (signal, VCC, GND)
AlimentationCompatible 3,3 V et 5 V
ConnectiqueBroches mâles, pas 2,54 mm
SupportCarte PCB percée, 2 trous de fixation

🛠️ Usages courants

Le glissement offre un retour visuel immédiat de la position réglée, très apprécié en pilotage temps réel :

🎚️ Contrôle de volume / effets💡 Variation d’intensité LED🤖 Réglage de vitesse moteur🎓 Initiation Arduino / entrées analogiques🎛️ Interface de test et de démo

🚀 Démarrer en 3 étapes

AlimenterReliez VCC (3,3 V ou 5 V) et GND sur l’un des deux jeux de broches (OTA ou OTB).
Lire le signalConnectez la broche signal à une entrée analogique de votre carte (Arduino, ESP32…).
Lire la valeurUne lecture analogique standard (ex. analogRead()) renvoie une valeur proportionnelle à la position du curseur.

💡 Bon à savoir

Les deux sorties OTA et OTB portent le même signal : elles ne permettent pas de lire deux positions différentes, seulement de dupliquer le branchement vers deux destinations. N’alimentez qu’un seul des deux jeux de broches VCC/GND à la fois pour éviter toute confusion de câblage.

🏁 En résumé

Un module de potentiomètre coulissant 10 kΩ prêt à l’emploi, avec double sortie pratique pour multiplier les connexions sans souder. Idéal pour s’initier aux entrées analogiques et prototyper rapidement une interface de réglage.

Questions fréquentes

Quel est l'usage principal du potentiomètre coulissant 10K ?

Le potentiomètre coulissant 10K est principalement utilisé pour ajuster le volume ou la luminosité dans divers projets électroniques. Il permet un contrôle précis grâce à sa résistance de 10KΩ.

Ce module est-il compatible avec tous les microcontrôleurs ?

Oui, le module potentiomètre coulissant 10K est compatible avec la plupart des microcontrôleurs et cartes de développement, ce qui le rend idéal pour une large gamme de projets.

Comment installer le potentiomètre coulissant 10K ?

L'installation du potentiomètre coulissant est simple. Il suffit de le connecter aux broches appropriées de votre circuit, en respectant les polarités. Un schéma de connexion est souvent fourni dans la documentation.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison en Tunisie pour le module potentiomètre coulissant 10K varient généralement entre 3 à 7 jours ouvrables, selon votre localisation.

Y a-t-il une garantie sur ce produit ?

Oui, le module potentiomètre coulissant 10K est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences avec d'autres potentiomètres ?

Ce potentiomètre coulissant se distingue par sa conception compacte et sa facilité d'utilisation. Contrairement aux potentiomètres rotatifs, il offre un contrôle linéaire, ce qui le rend plus adapté pour des ajustements précis.

Peut-on utiliser ce potentiomètre pour des applications audio ?

Oui, ce potentiomètre coulissant 10K est idéal pour des applications audio, notamment pour le réglage du volume dans des amplificateurs ou des systèmes de son.

Comment utiliser le module potentiomètre coulissant réglable 10K

⏱ Temps total : 15 min

  1. 1
    Préparation du circuit

    Avant de commencer, assurez-vous d'avoir un circuit de base prêt à recevoir le potentiomètre. Vérifiez que votre alimentation est déconnectée pour éviter tout court-circuit.

  2. 2
    Identification des bornes

    Le module potentiomètre coulissant dispose de trois bornes. Identifiez la borne de gauche (A), la borne du milieu (B) et la borne de droite (C). La borne A est généralement connectée à l'alimentation, B à la sortie et C à la masse.

  3. 3
    Connexion des fils

    Connectez la borne A à votre source d'alimentation positive. Ensuite, reliez la borne C à la masse de votre circuit. Enfin, connectez la borne B à l'entrée de votre circuit où vous souhaitez contrôler le signal.

  4. 4
    Test de la connexion

    Avant de mettre sous tension, vérifiez vos connexions pour vous assurer qu'elles sont correctes et sécurisées. Une fois vérifié, vous pouvez alimenter votre circuit.

  5. 5
    Ajustement du potentiomètre

    Utilisez le curseur du potentiomètre coulissant pour ajuster la résistance. Observez les changements sur votre circuit en fonction de la position du curseur. Cela vous permettra de contrôler le signal de sortie.

  6. 6
    Vérification du fonctionnement

    Testez le fonctionnement de votre circuit en faisant varier le potentiomètre. Assurez-vous que les valeurs de sortie changent comme prévu. Si ce n'est pas le cas, revérifiez vos connexions.

  7. 7
    Finalisation et rangement

    Une fois que vous êtes satisfait du fonctionnement, rangez le potentiomètre et les fils de manière ordonnée. Assurez-vous que tout est sécurisé et prêt pour une utilisation future.

Poids0,03 kg
