Potentiomètre de précision LA42DWQ-22 10K
En stock
Potentiomètre de précision LA42DWQ-22 10K, stable et compact, idéal pour projets électroniques. Compatible avec divers circuits.
TAYEE · Ø22 mm panneau

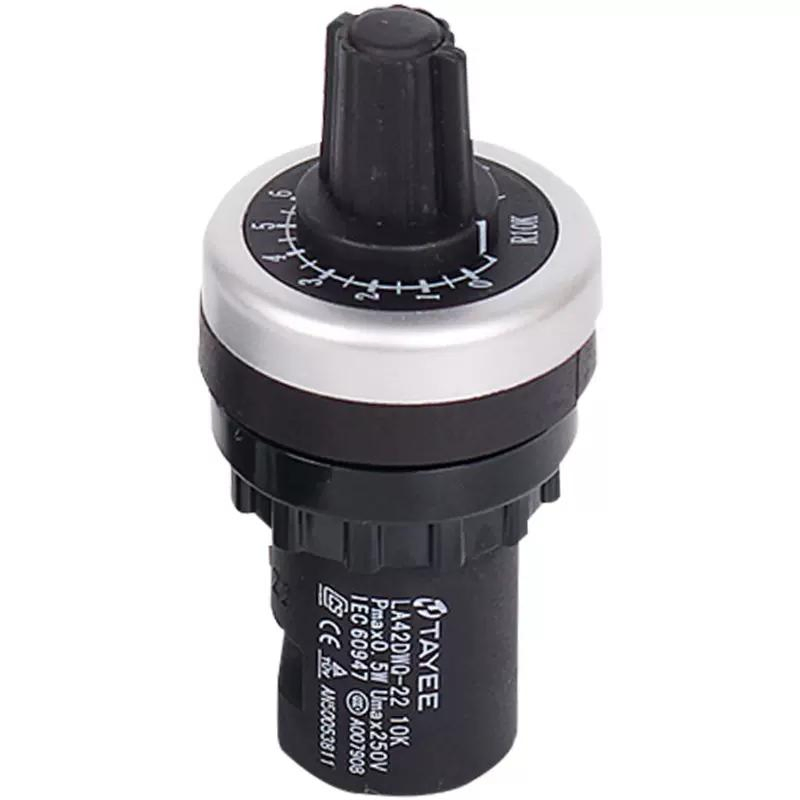

Potentiomètre de précision LA42DWQ-22 10K — montage panneau Ø22 mm
Potentiomètre rotatif TAYEE conçu pour se fixer directement sur un perçage standard de 22 mm, comme un bouton-poussoir ou un voyant de coffret électrique. Un composant de commande pour armoire industrielle et poste de pilotage, pas un simple potentiomètre de platine.
🔧 Présentation
Le LA42DWQ-22 est un potentiomètre de la marque TAYEE, dont les caractéristiques sont directement gravées sur le boîtier : référence, valeur 10K, puissance et tension maximales. Sa fixation par perçage de 22 mm correspond au standard des composants de face avant (boutons, voyants, sélecteurs) que l’on trouve sur les armoires et pupitres de commande industriels — il s’installe donc à côté de ces éléments sur un même panneau, avec une molette accessible en façade et un cadran de repérage de position.
⭐ Points clés
📐 Caractéristiques techniques
⚠️ Ce que veut dire « 250 V » ici
La tension Umax 250 V gravée sur le boîtier est une tension d’isolement, définie par la norme IEC 60947 pour les appareillages de panneau — elle indique jusqu’à quelle tension le composant reste sûr électriquement, pas une puissance qu’il peut faire transiter. Avec une puissance maximale de seulement 0,5 W, ce potentiomètre est fait pour régler un signal ou une consigne dans un circuit de commande (référence de vitesse, seuil, point de consigne 0-10 V par exemple), et non pour faire varier directement la puissance d’une charge secteur : cette fonction reste celle d’un variateur ou d’un contacteur dimensionné pour la charge.
🛠️ Usages courants
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le LA42DWQ-22 10K de TAYEE est un potentiomètre de panneau Ø22 mm conforme IEC 60947, pensé pour s’intégrer proprement aux côtés des boutons et voyants d’une armoire de commande. Une référence pour tout poste de pilotage industriel ou pédagogique nécessitant un réglage de consigne fiable en façade.
Questions fréquentes
Quel est l'usage principal du potentiomètre LA42DWQ-22 10K ?
Le potentiomètre LA42DWQ-22 10K est principalement utilisé pour ajuster le niveau de tension dans divers projets électroniques. Il permet de contrôler des paramètres tels que le volume audio, la luminosité des LED ou d'autres fonctions nécessitant un réglage précis.
Avec quels types de circuits ce potentiomètre est-il compatible ?
Ce potentiomètre est compatible avec une large gamme de circuits électroniques, notamment les circuits audio, les amplificateurs et les systèmes d'éclairage. Sa conception compacte et sa stabilité en font un choix idéal pour de nombreux projets.
Comment installer le potentiomètre LA42DWQ-22 10K ?
L'installation du potentiomètre est simple. Il suffit de le souder aux points de connexion de votre circuit. Assurez-vous de respecter la polarité et de vérifier les connexions pour garantir un fonctionnement optimal.
Quels sont les délais de livraison pour ce produit en Tunisie ?
La livraison du potentiomètre LA42DWQ-22 10K en Tunisie est généralement effectuée sous 3 à 5 jours ouvrables. Les délais peuvent varier en fonction de votre localisation et des conditions de transport.
Ce potentiomètre est-il garanti ?
Oui, le potentiomètre LA42DWQ-22 10K est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, vous offrant ainsi une tranquillité d'esprit lors de votre achat.
Quelles sont les différences entre ce potentiomètre et d'autres modèles similaires ?
Le LA42DWQ-22 10K se distingue par sa précision et sa compacité. Contrairement à d'autres modèles, il offre une meilleure stabilité dans les applications sensibles, ce qui en fait un choix privilégié pour des projets nécessitant un réglage fin.
Peut-on utiliser ce potentiomètre pour des applications audio ?
Oui, le potentiomètre LA42DWQ-22 10K est parfaitement adapté aux applications audio. Sa précision permet un contrôle fluide du volume et des tonalités, ce qui en fait un excellent choix pour les circuits audio.
Comment utiliser le potentiomètre de précision LA42DWQ-22 10K
-
1Étape 1 - Préparation du circuit
Avant de commencer, assurez-vous d'avoir tous les outils et fournitures nécessaires à portée de main. Préparez votre plaque de prototypage en nettoyant la surface pour éviter tout court-circuit.
-
2Étape 2 - Identification des bornes
Le potentiomètre LA42DWQ-22 possède trois bornes. Identifiez la borne centrale qui est la sortie, et les deux autres qui sont les bornes d'entrée. Cela vous aidera à le connecter correctement dans votre circuit.
-
3Étape 3 - Connexion des fils
À l'aide de votre fer à souder, soudez les fils de connexion sur les bornes du potentiomètre. Assurez-vous que les connexions sont solides et qu'il n'y a pas de court-circuit entre les bornes.
-
4Étape 4 - Intégration dans le circuit
Intégrez le potentiomètre dans votre circuit en reliant la borne centrale à l'élément que vous souhaitez contrôler, par exemple une LED ou un haut-parleur. Les autres bornes doivent être connectées à l'alimentation et à la masse.
-
5Étape 5 - Test de fonctionnement
Utilisez un multimètre pour vérifier que le potentiomètre fonctionne correctement. Tournez le bouton et observez les variations de résistance. Cela confirme que le potentiomètre est bien intégré et opérationnel.
-
6Étape 6 - Ajustement final
Une fois le test effectué, faites les ajustements nécessaires sur votre circuit. Assurez-vous que le potentiomètre répond comme prévu et modifiez les connexions si besoin.
-
7Étape 7 - Finalisation
Après avoir vérifié le bon fonctionnement, fixez le potentiomètre sur votre plaque de prototypage ou dans votre boîtier. Assurez-vous qu'il est bien accessible pour les réglages futurs.
| Poids | 0,03 kg |
|---|
