Connecteur alimentation 2P+T Male + Fusible + Interrupteur pour montage sur panneau
Disponible sur commande
Connecteur alimentation 2P+T Male avec fusible et interrupteur, montage panneau, tension 250V. Parfait pour projets électroniques.
6,000 TND
Disponible sur commande
IEC C14 · Fusible + interrupteur
Connecteur secteur IEC C14 2P+T — fusible et interrupteur lumineux intégrés

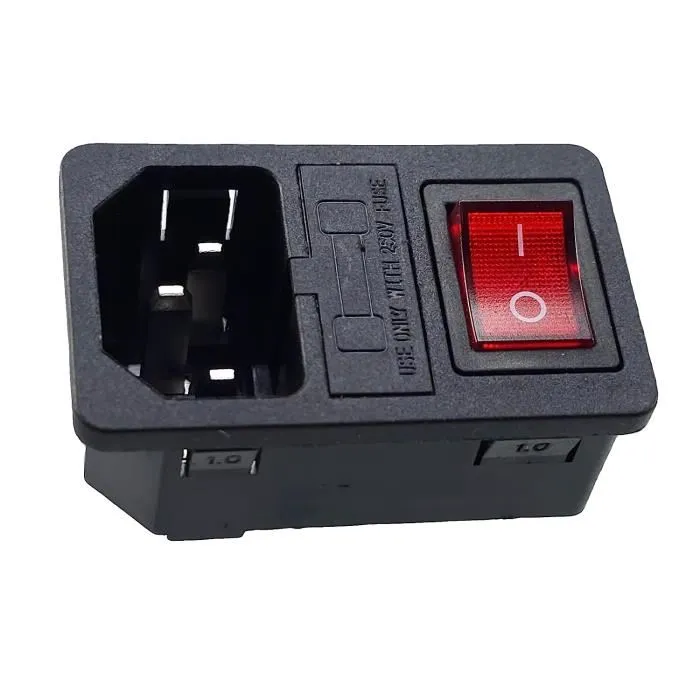

L’embase d’alimentation qui équipe la plupart des alimentations à découpage, imprimantes 3D et équipements de laboratoire : prise IEC 320 C14 mâle à visser sur panneau, avec porte-fusible et interrupteur bipolaire lumineux rouge intégrés dans le même bloc.
🔧 Présentation
Ce connecteur regroupe en un seul module trois fonctions habituellement séparées : l’entrée secteur au format IEC 320 C14 (le même que sur un câble d’alimentation d’ordinateur, en version mâle pour panneau), un porte-fusible accessible en façade pour la protection contre les surcharges, et un interrupteur bipolaire lumineux marqué I/O pour couper l’alimentation sans débrancher le câble. Le tout se fixe par encliquetage ou vis sur la découpe du panneau, avec des cosses à l’arrière pour le câblage.
⭐ Points clés
📐 Caractéristiques
⚠️ Sécurité électrique — à lire avant câblage
Ce connecteur est prévu pour être câblé directement sur le secteur (230 V AC) : le boîtier porte l’inscription « use only with 250V fuse », qui rappelle que seul un fusible prévu pour cette tension doit être installé dans le porte-fusible — jamais un fusible basse tension récupéré sur un autre montage. Respectez impérativement les repères phase / neutre / terre indiqués sur les cosses arrière, utilisez une section de câble adaptée au courant de votre appareil, et effectuez ce câblage hors tension, idéalement par une personne habituée aux travaux sur secteur. La terre (T) ne doit jamais être omise sur un appareil de classe I.
🛠️ Usages courants
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Un connecteur secteur IEC C14 2P+T tout-en-un — entrée d’alimentation, fusible de protection et interrupteur lumineux — pour équiper proprement en façade tout appareil branché au secteur. Pratique en réparation comme en intégration neuve, à condition de respecter les règles de câblage secteur de base.
Questions fréquentes
À quoi sert le connecteur alimentation 2P+T Male avec fusible et interrupteur ?
Ce connecteur est conçu pour fournir une alimentation sécurisée à vos projets électroniques. Il permet de contrôler l'alimentation grâce à l'interrupteur intégré et protège votre circuit avec le fusible en cas de surcharge.
Est-ce que ce connecteur est compatible avec tous les appareils électroniques ?
Ce connecteur est compatible avec la plupart des appareils nécessitant une alimentation de 250V. Assurez-vous que la puissance de votre appareil ne dépasse pas la capacité du fusible.
Comment installer ce connecteur sur un panneau ?
L'installation est simple. Il suffit de percer un trou au bon diamètre sur votre panneau, d'insérer le connecteur et de le fixer avec les vis fournies. Assurez-vous de respecter les normes de sécurité lors du câblage.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour ce produit en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande par email.
Quelle est la garantie offerte sur ce produit ?
Ce connecteur est couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre ce connecteur et d'autres modèles similaires ?
Ce connecteur se distingue par son interrupteur intégré et son fusible, offrant une protection supplémentaire. D'autres modèles peuvent ne pas inclure ces fonctionnalités, ce qui les rend moins sécurisés pour des projets nécessitant un contrôle d'alimentation.
Peut-on utiliser ce connecteur pour des projets en extérieur ?
Ce connecteur est principalement conçu pour un usage en intérieur. Pour des projets extérieurs, il est recommandé d'utiliser des connecteurs spécifiquement conçus pour résister aux intempéries.
Comment installer un connecteur alimentation 2P+T Male avec fusible et interrupteur
-
1Préparation des câbles
Dénudez les extrémités des câbles électriques sur environ 1 cm à l'aide de la pince à dénuder. Assurez-vous que le cuivre est bien exposé pour un bon contact électrique.
-
2Connexion des câbles au connecteur
Insérez les câbles dénudés dans les bornes correspondantes du connecteur 2P+T Male. Assurez-vous de respecter la polarité : phase et neutre. Serrez les vis pour maintenir les câbles en place.
-
3Installation du fusible
Insérez le fusible dans son logement prévu sur le connecteur. Vérifiez qu'il est bien en place et qu'il ne risque pas de se déloger.
-
4Fixation de l'interrupteur
Vérifiez que l'interrupteur est en position 'off'. Montez le connecteur sur le panneau à l'aide des vis de montage. Assurez-vous qu'il est bien fixé et stable.
-
5Vérification des connexions
Avant de brancher le connecteur à une source d'alimentation, vérifiez toutes les connexions pour vous assurer qu'elles sont sécurisées et qu'il n'y a pas de fils dénudés exposés.
-
6Branchement à l'alimentation
Branchez le connecteur à une source d'alimentation de 250V. Assurez-vous que l'interrupteur est en position 'off' avant de le faire.
-
7Test de fonctionnement
Mettez l'interrupteur en position 'on' pour tester le fonctionnement du connecteur. Vérifiez que tout fonctionne correctement et qu'il n'y a pas de court-circuit.
| Poids | 0,01 kg |
|---|
