Module Led SMD 3 couleurs KY-009

UGS : DCD-01-B02

En stock

Module Led SMD 3 couleurs KY-009, compact, 5V, idéal pour projets électroniques. Parfait pour circuits variés. Catégorie: Leds 5-20 mm.

4,400 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
RGB SMD 5050 · KY-009 · Profil bas

Module LED RGB SMD KY-009 : la couleur en montage de surface

Une LED RGB 5050 en boîtier plat soudée sur un petit PCB à 4 broches, pour intégrer un point lumineux multicolore discret et lumineux dans vos montages.

🔆 Présentation du module KY-009

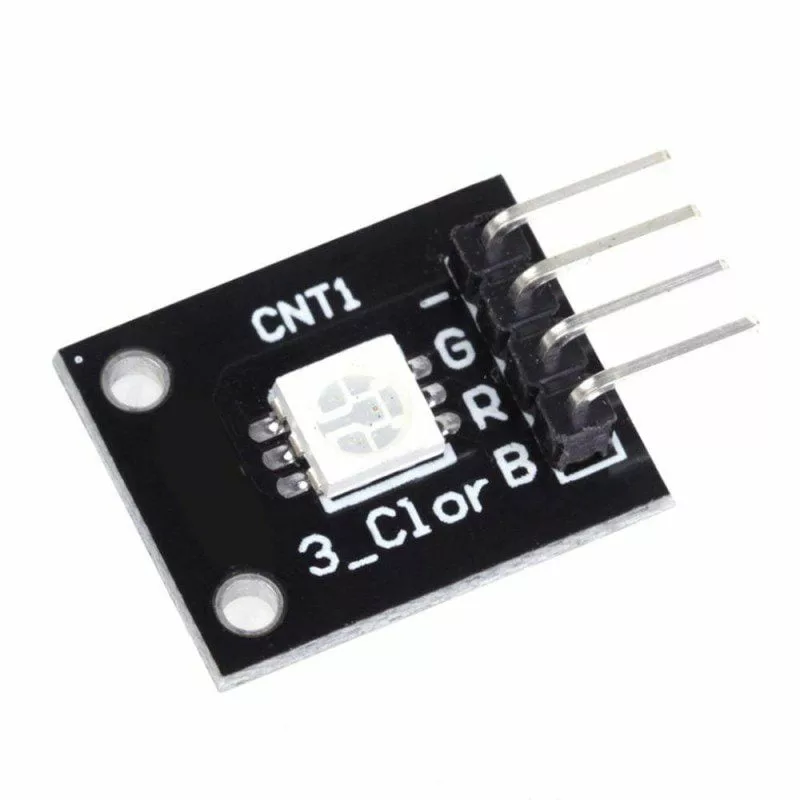

Le KY-009 utilise une LED RGB au format SMD 5050, c’est-à-dire un boîtier carré plat de 5×5 mm qui regroupe les trois puces rouge, verte et bleue sous une lentille commune. Contrairement à une LED traversante classique, le format de surface offre un angle de diffusion large et un rendu très homogène des couleurs mélangées. Le module expose quatre broches — un commun et les trois couleurs — pilotables en PWM depuis un Arduino, un ESP32 ou tout microcontrôleur. C’est l’équivalent « plat » du KY-016 pour qui préfère un éclairage diffus à une LED ronde de 5 mm.

⭐ Pourquoi choisir le KY-009

🟦Boîtier 5050Puce SMD plate de 5×5 mm, montage de surface compact.
💡Diffusion largeAngle ouvert et mélange de couleurs très uniforme.
🌈RVB completRouge, vert et bleu pilotés indépendamment en PWM.
🔌4 brochesUn commun + R, G, B, repérés sur la sérigraphie.
🪶Profil basIdéal quand une LED 5 mm dépasse trop du montage.
⚙️PolyvalentS’utilise en 3,3 V comme en 5 V avec résistances adaptées.

📐 Caractéristiques clés

RéférenceKY-009
Type de LEDRGB SMD 5050 (boîtier plat)
CouleursRouge, vert, bleu
BrochesCommun · R · G · B
Pilotage3 canaux PWM
Logique compatible3,3 V et 5 V
Carte hôteArduino, ESP32, Raspberry Pi
Référence didacticoDCD-01-B02

🔎 Vérifiez le type avant de câbler

Selon la fabrication, un module KY-009 peut être à anode commune ou à cathode commune. La différence est fondamentale : avec un commun à l’anode (+), on allume une couleur en mettant sa broche à la masse (logique inversée) ; avec un commun à la cathode (–), on l’allume en passant au niveau haut. Avant de coder, identifiez la broche commune et testez chaque couleur une à une : c’est le réflexe à acquérir et un bon point d’E-E-A-T pour vos comptes rendus de TP.

🛠️ Ce que vous pouvez réaliser

Le rendu diffus du 5050 le rend particulièrement adapté aux ambiances lumineuses et aux indicateurs :

🌈 Éclairage d’ambiance RVB🔵 Témoin d’état coloré🎚️ Mixage couleur PWM🧪 TP montage de surface🤖 Signalétique robot🎛️ Effets de fondu

🚀 Démarrer en 3 étapes

1. IdentifierRepérez la broche commune et son type (anode ou cathode).
2. CâblerCommun au + ou à GND selon le type, R/G/B sur broches PWM via résistances.
3. CoderanalogWrite() par canal pour doser et fondre les couleurs.

👤 Pour qui ?

Centres de formationÉtudiants en embarquéMakersProjets d’éclairage

💡 Bon à savoir

Le boîtier SMD 5050 chauffe peu mais reste sensible aux surintensités : prévoyez une résistance de limitation sur chaque canal couleur. Le module ne contient ni driver ni régulateur, c’est votre microcontrôleur qui gère le PWM. Si vous hésitez entre KY-009 et KY-016, choisissez le 5050 pour un éclairage diffus et plat, et la LED 5 mm KY-016 pour un point lumineux ponctuel.

🏁 En résumé

Le module LED RGB SMD KY-009 embarque une puce 5050 plate à diffusion large pour un mélange de couleurs très homogène. Avec ses quatre broches pilotables en PWM, il convient aux effets d’ambiance, aux indicateurs colorés et aux TP de montage de surface, pour les étudiants, formateurs et makers travaillant sur Arduino ou ESP32 en Tunisie.

Questions fréquentes

Quel est l'usage principal du module Led SMD 3 couleurs KY-009 ?

Le module Led SMD 3 couleurs KY-009 est idéal pour divers projets électroniques, notamment pour l'éclairage décoratif, les indicateurs lumineux et les affichages. Sa compacité et sa capacité à afficher trois couleurs en font un choix polyvalent pour les circuits variés.

Ce module est-il compatible avec tous les microcontrôleurs ?

Oui, le module Led SMD KY-009 fonctionne avec la plupart des microcontrôleurs qui supportent une alimentation de 5V. Il est donc compatible avec des plateformes courantes comme Arduino et Raspberry Pi, facilitant son intégration dans vos projets.

Comment installer le module Led SMD KY-009 ?

L'installation du module est simple. Il suffit de le connecter à une source d'alimentation de 5V et de le relier aux broches de contrôle de votre microcontrôleur. Assurez-vous de respecter les polarités pour un fonctionnement optimal.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module Led SMD KY-009 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons d'expédier les commandes rapidement pour satisfaire nos clients.

Le module Led SMD KY-009 est-il garanti ?

Oui, le module Led SMD KY-009 est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie vous assure un achat en toute confiance.

Quelles sont les différences entre le KY-009 et d'autres modules Led similaires ?

Le KY-009 se distingue par sa capacité à afficher trois couleurs différentes sur un seul module, ce qui le rend plus polyvalent que d'autres modules qui n'offrent qu'une seule couleur. Sa compacité et sa facilité d'intégration en font également un choix privilégié.

Comment utiliser le Module Led SMD 3 couleurs KY-009

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir tous les éléments nécessaires : le module LED SMD KY-009, une source d'alimentation de 5V, des fils de connexion et une carte de prototypage ou un circuit imprimé.

  2. 2
    Identification des broches

    Examinez le module KY-009 pour identifier les broches. Généralement, vous trouverez trois broches pour les couleurs (Rouge, Vert, Bleu) et une broche pour la masse (GND). Notez bien leur position.

  3. 3
    Connexion des broches

    Connectez les broches du module à votre source d'alimentation. Reliez la broche GND à la masse de votre circuit, puis connectez chaque broche de couleur à une sortie numérique de votre microcontrôleur ou à votre circuit.

  4. 4
    Alimentation du module

    Assurez-vous que votre source d'alimentation est correctement configurée pour fournir 5V. Branchez l'alimentation pour alimenter le module LED. Vérifiez que toutes les connexions sont sécurisées.

  5. 5
    Programmation du microcontrôleur

    Si vous utilisez un microcontrôleur, écrivez un programme simple pour contrôler les LEDs. Par exemple, allumez chaque couleur successivement avec un délai entre chaque changement. Téléversez le programme sur votre microcontrôleur.

  6. 6
    Test du module

    Une fois le programme chargé, observez le fonctionnement du module LED. Les couleurs doivent s'allumer selon votre programmation. Si ce n'est pas le cas, vérifiez les connexions et le code.

  7. 7
    Finalisation et utilisation

    Après avoir confirmé que le module fonctionne correctement, intégrez-le dans votre projet. Vous pouvez l'utiliser pour des indicateurs lumineux, des effets d'éclairage ou toute autre application créative.

Poids0,02 kg
