Module Feux de signalisation Tricolore Carrefour

UGS : DCD-01-B01

En stock

Module Feux de signalisation Tricolore Carrefour, idéal pour la gestion de trafic. Composant clé en optoélectronique pour projets routiers.

2,400 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Feu tricolore · Rouge / Jaune / Vert · Pédagogique

Module feu de signalisation tricolore : le carrefour en version maquette

Trois LEDs rouge, jaune et vert alignées comme un vrai feu de circulation, pour apprendre l’automatisme et le séquencement sur Arduino ou automate.

🚦 Présentation du module feu tricolore

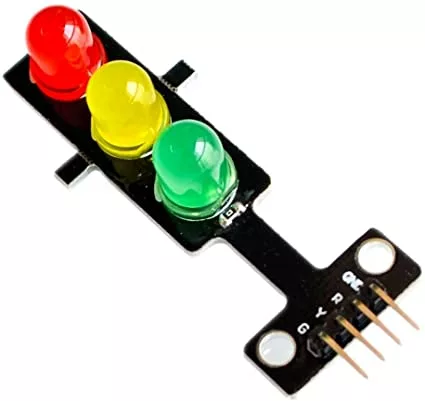

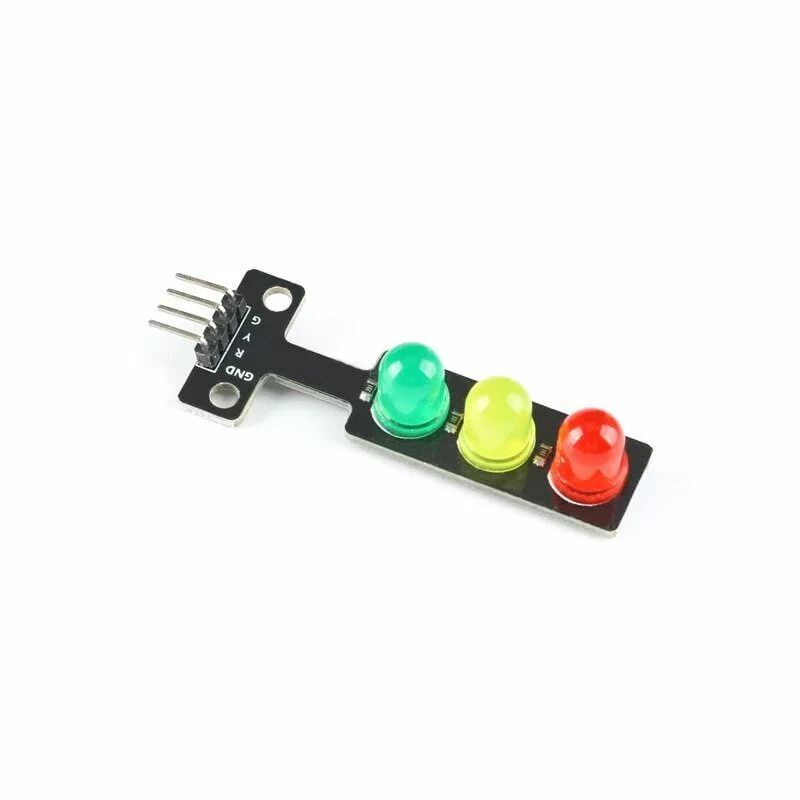

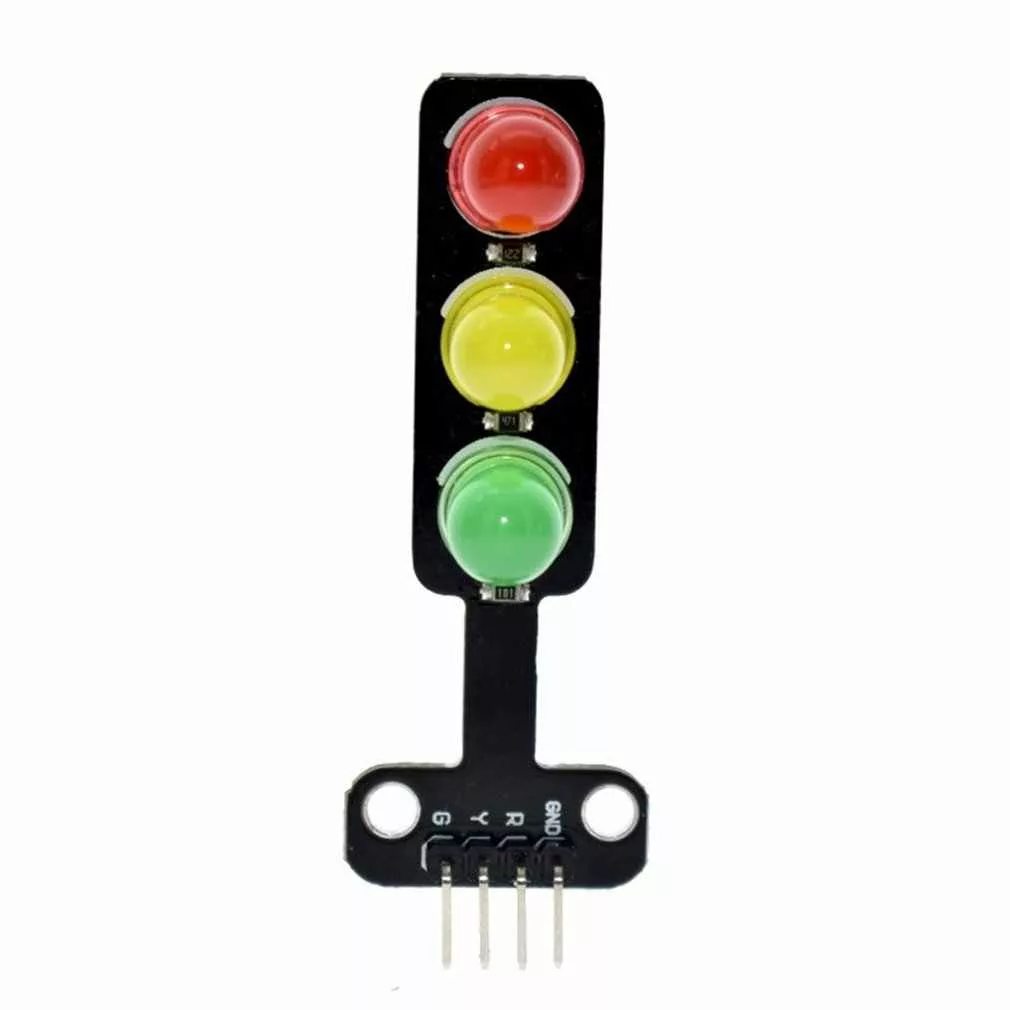

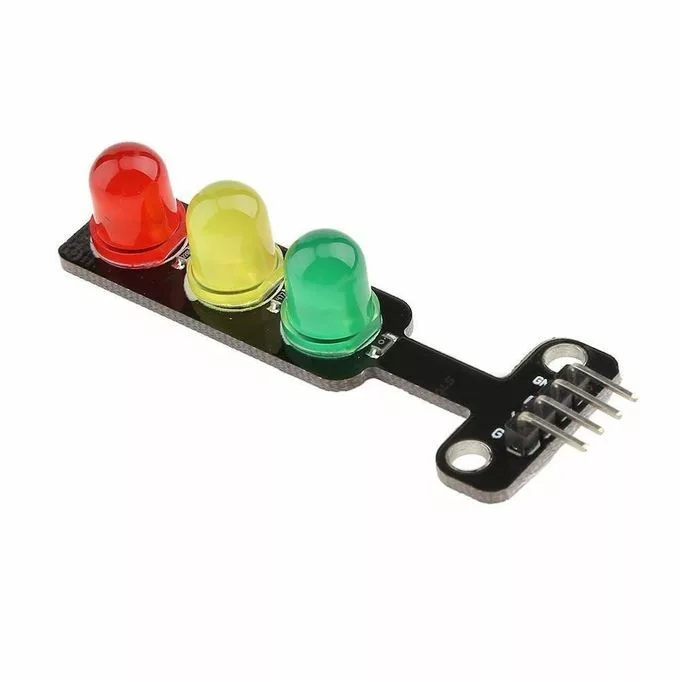

Ce module reproduit en miniature un feu de carrefour : trois LEDs — une rouge, une jaune (orange) et une verte — montées verticalement sur un même petit circuit. Chaque LED se commande indépendamment depuis une sortie numérique, ce qui en fait le support idéal pour programmer une séquence de feu réaliste : vert, jaune, rouge, puis attente. C’est l’un des tout premiers exercices d’automatisme enseignés, parce qu’il oblige à raisonner en machine à états et en temporisations, sans matériel complexe.

⭐ Pourquoi choisir ce module

🔴3 LEDs distinctesRouge, jaune et vert pilotables séparément.
🚥Disposition réalisteAlignement vertical fidèle à un vrai feu de signalisation.
🧠Logique séquentielleSupport parfait des machines à états et temporisations.
🔌Câblage simpleUne broche par couleur + masse commune.
🏫Travaux pratiquesExercice fondateur en automatisme et programmation.
⚙️Multi-plateformeArduino, PIC, automate programmable, microcontrôleur.

📐 Caractéristiques clés

TypeModule 3 LEDs simulant un feu tricolore
CouleursRouge · Jaune (orange) · Vert
Commande3 sorties numériques indépendantes
ConnexionUne broche par LED + masse
Logique compatible5 V (et 3,3 V avec résistances adaptées)
Carte hôteArduino, automate, PIC, microcontrôleur
ApplicationAutomatisme, séquencement, pédagogie
Référence didacticoDCD-01-B01

🧩 Pourquoi ce TP est incontournable en formation

Programmer un feu tricolore est le « hello world » de l’automatisme. L’élève doit gérer trois états successifs, des durées différentes pour chaque phase et la transition propre entre elles. C’est un excellent tremplin vers des projets plus ambitieux : carrefour à deux voies synchronisées, feu piéton, ou passage à un automate programmable industriel. Le module rend ce concept abstrait immédiatement visible et manipulable en salle.

🛠️ Ce que vous pouvez réaliser

Au-delà du feu simple, le module ouvre une vraie progression pédagogique :

🚦 Séquence feu simple🛣️ Carrefour 2 voies🚶 Feu piéton temporisé⏱️ Machine à états🟢 Indicateur 3 niveaux🏭 Initiation automate

🚀 Démarrer en 3 étapes

1. BrancherMasse à GND, chaque LED sur une broche numérique via sa résistance.
2. SéquencerAllumez vert, puis jaune, puis rouge avec des delay() adaptés.
3. StructurerPassez en machine à états pour un code propre et évolutif.

👤 Pour qui ?

Lycées techniquesISET et écoles d’ingénieursFormateurs automatismeDébutants Arduino

💡 Bon à savoir

Vérifiez la présence de résistances de limitation : si le module n’en intègre pas, ajoutez-en une par LED pour éviter de les dégrader. Ce module est conçu pour la pédagogie et la maquette, pas pour piloter une signalisation routière réelle. Pour simuler un carrefour complet, prévoyez deux modules synchronisés par votre programme.

🏁 En résumé

Le module feu de signalisation tricolore aligne trois LEDs rouge, jaune et vert pour reproduire un feu de carrefour et apprendre l’automatisme par la pratique. Commande indépendante, câblage simple et progression pédagogique évidente : c’est le support de référence pour les TP de séquencement et de machine à états sur Arduino ou automate en Tunisie.

Questions fréquentes

Quel est l'usage principal du module Feux de signalisation Tricolore Carrefour ?

Ce module est conçu pour la gestion de trafic, permettant de simuler des feux de signalisation tricolores dans divers projets routiers ou d'éclairage. Il est idéal pour les maquettes, les projets éducatifs ou les installations temporaires.

Ce module est-il compatible avec d'autres composants électroniques ?

Oui, le module Feux de signalisation Tricolore Carrefour est compatible avec de nombreux composants électroniques courants. Il peut être intégré dans des circuits utilisant des microcontrôleurs ou d'autres systèmes de contrôle.

Comment installer le module Feux de signalisation Tricolore ?

L'installation du module est simple. Il suffit de le connecter aux bornes appropriées de votre circuit. Assurez-vous de respecter les polarités et de suivre les schémas de connexion fournis dans la documentation.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrés, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Le module est-il garanti ?

Oui, le module Feux de signalisation Tricolore Carrefour est couvert par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences avec d'autres modules de feux de signalisation ?

Ce module se distingue par sa conception optimisée pour des projets routiers spécifiques. Il offre une simplicité d'utilisation et une intégration facile dans divers systèmes, contrairement à d'autres modèles qui peuvent être plus complexes.

Peut-on utiliser ce module pour des projets en extérieur ?

Le module Feux de signalisation Tricolore Carrefour est principalement conçu pour un usage intérieur. Pour des projets en extérieur, il est conseillé de vérifier la résistance aux intempéries et d'utiliser des protections appropriées.

Comment installer le Module Feux de signalisation Tricolore Carrefour

⏱ Temps total : 30 min

Outils nécessaires : Tournevis, Multimètre
Fournitures : Câbles électriques, Connecteurs
  1. 1
    Préparation de l'installation

    Avant de commencer, assurez-vous d'avoir tous les outils et fournitures nécessaires à portée de main. Coupez l'alimentation électrique de la zone où vous allez installer le module pour éviter tout risque d'électrocution.

  2. 2
    Identification des connexions

    Examinez le module de feux de signalisation pour identifier les bornes de connexion. Généralement, vous aurez trois bornes pour les feux rouge, jaune et vert, ainsi qu'une borne pour l'alimentation.

  3. 3
    Raccordement des câbles

    À l'aide de câbles électriques appropriés, connectez chaque feu (rouge, jaune, vert) aux bornes correspondantes du module. Assurez-vous que les connexions sont solides et sécurisées pour éviter tout faux contact.

  4. 4
    Alimentation du module

    Connectez la borne d'alimentation du module à une source d'alimentation appropriée. Vérifiez la tension requise pour le module et assurez-vous que l'alimentation est compatible.

  5. 5
    Test de fonctionnement

    Avant de finaliser l'installation, rétablissez l'alimentation électrique et testez le module. Vérifiez que chaque feu s'allume correctement en fonction de son cycle de fonctionnement.

  6. 6
    Fixation du module

    Une fois que vous avez confirmé que le module fonctionne correctement, fixez-le solidement à l'emplacement prévu. Utilisez des vis ou des supports adaptés pour garantir sa stabilité.

  7. 7
    Vérification finale

    Effectuez une dernière vérification pour vous assurer que toutes les connexions sont sécurisées et que le module est bien en place. Assurez-vous également que le fonctionnement des feux est conforme aux attentes.

Poids0,02 kg
