RGB 5 mm · Cathode commune · KY-016

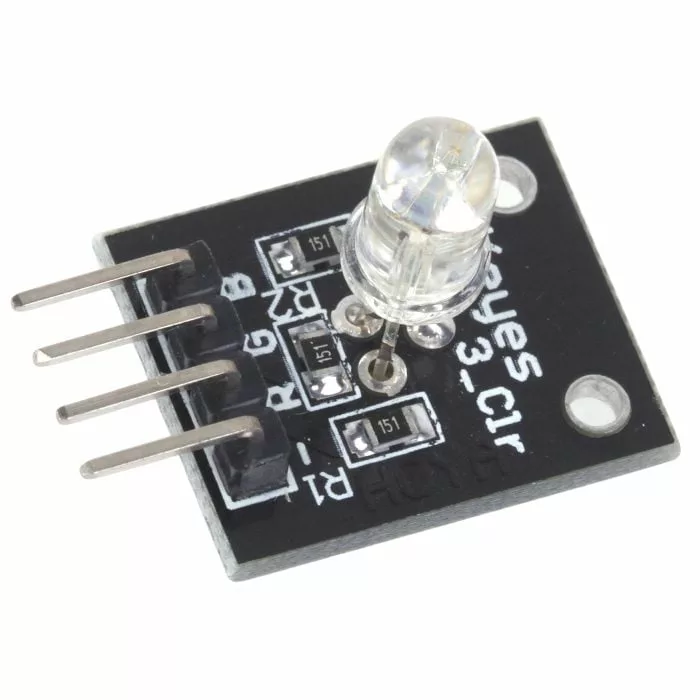

Module LED RGB KY-016 : trois couleurs dans une seule LED 5 mm

Une LED RGB 5 mm montée sur un petit circuit à 4 broches, pilotable directement par trois sorties Arduino pour obtenir toute la palette de couleurs par mélange PWM.

💡 Présentation du module KY-016

Le KY-016 réunit dans un boîtier 5 mm une diode rouge, une verte et une bleue partageant une cathode commune. Côté carte, quatre broches sont accessibles : R, G, B et la masse (-). En faisant varier l’intensité de chaque couleur primaire par modulation de largeur d’impulsion (PWM), on obtient des millions de teintes à partir d’un seul composant. C’est la brique idéale pour apprendre la synthèse additive des couleurs et le contrôle PWM sur Arduino, ESP32 ou Raspberry Pi.

⭐ Pourquoi choisir le KY-016

🎨3 couleurs en 1Rouge, vert et bleu dans une seule LED 5 mm diffusante.
🔌4 broches clairesR, G, B et masse commune, sérigraphie lisible sur le PCB.
🌈Mélange PWMToute la palette par dosage d’intensité des trois canaux.
🧩Format breadboardEntraxe compatible plaque d’essai et fils Dupont mâle-femelle.
📚PédagogiqueSupport concret pour expliquer la synthèse additive RVB.
⚙️UniverselCompatible 3,3 V et 5 V via résistances de limitation adaptées.

📐 Caractéristiques clés

RéférenceKY-016
Type de LEDRGB 5 mm, cathode commune
CouleursRouge, vert, bleu (synthèse additive)
BrochesR · G · B · masse (–) commune
Pilotage3 sorties numériques / PWM
Logique compatible3,3 V et 5 V
Carte hôteArduino, ESP32, Raspberry Pi, microcontrôleurs
Référence didacticoDCD-01-B03

🔀 Cathode commune : ce que ça change au câblage

Sur le KY-016 la broche commune est la masse (–). Chaque couleur s’allume en mettant sa broche au niveau haut (à travers une résistance), donc la logique est directe : niveau haut = couleur active. C’est l’inverse d’une LED RGB à anode commune, où le commun va au + et où l’on allume une couleur en tirant sa broche vers la masse. Vérifiez toujours le type avant de coder, car un branchement pensé pour l’anode commune ne fonctionnera pas en cathode commune.

🛠️ Ce que vous pouvez réaliser

Le KY-016 sert de fil rouge pour de nombreux travaux pratiques d’électronique et d’informatique embarquée :

🌈 Cycle de couleurs RVB🚦 Indicateur d’état multicolore🎚️ Variateur PWM 3 canaux🌡️ Voyant température/seuil🎓 TP synthèse additive🤖 Feedback visuel robot

🚀 Démarrer en 3 étapes

1. CâblerMasse (–) à GND, R/G/B sur trois broches PWM via résistances de limitation.
2. ProgrammeranalogWrite() sur chaque canal pour doser l’intensité de couleur.
3. MélangerCombinez les valeurs 0-255 pour générer la teinte voulue.

👤 Pour qui ?

Étudiants ISETEnseignants en électroniqueMakers ArduinoInitiation PWM

💡 Bon à savoir

Insérez toujours une résistance de limitation sur chacune des trois broches R, G et B : ces modules KY-016 n’en intègrent pas systématiquement et le bleu/vert supportent une tension différente du rouge. Sans résistance, vous risquez de dégrader la LED. Le module n’inclut pas de circuit de commande : c’est votre microcontrôleur qui gère le mélange des couleurs par PWM.

🏁 En résumé

Le module LED RGB KY-016 condense rouge, vert et bleu dans une LED 5 mm à cathode commune, pilotable par trois sorties PWM. Simple à câbler, parfait pour apprendre la synthèse additive et créer des indicateurs multicolores, il s’adresse aux étudiants, formateurs et makers qui débutent sur Arduino ou ESP32 en Tunisie.
