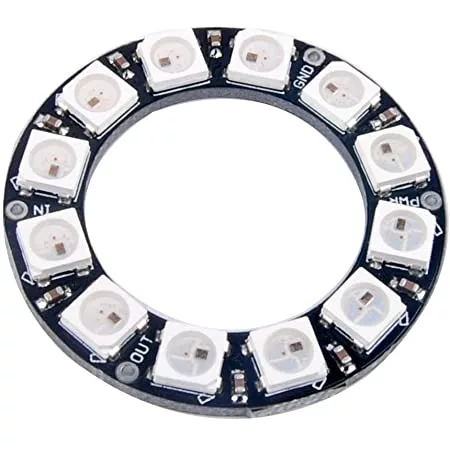

Carte ronde LED SMD RVB WS2812

UGS : ND

Carte ronde LED SMD RVB 5050 adressable WS2812 (anneau NeoPixel), disponible en 4, 8, 12, 16 ou 24 LED selon la densité choisie.

Plage de prix : 8,500 TND à 21,000 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Anneau · 8/12/16/24 NeoPixel

Carte ronde LED SMD RVB WS2812 (anneau NeoPixel)

Couronne de LED RVB adressables WS2812 (NeoPixel) montées en cercle, disponible en 4 densités : 8, 12, 16 ou 24 pixels. Chaque LED se commande individuellement sur un seul fil de données : parfait pour des effets rotatifs, jauges circulaires et anneaux lumineux d’ambiance.

⭕ Des pixels en cercle, un seul fil à piloter

La disposition circulaire fait de cet anneau l’idéal pour tout ce qui « tourne » : indicateur de progression, compte à rebours visuel, effet de chenillard ou halo coloré autour d’un bouton. Chaque pixel intègre son contrôleur WS2812, donc autant de couleurs indépendantes que de LED choisies, pilotées depuis une seule broche d’Arduino, ESP32 ou Raspberry Pi. Choisissez la densité (8, 12, 16 ou 24 LED) directement dans le menu du produit selon la taille de halo et la luminosité recherchées.

⭐ Pourquoi cet anneau

🔢4 densités au choix8, 12, 16 ou 24 LED sur la même référence
🎨16,7 M couleursRVB 24 bits par LED
🔌Un seul fil dataProtocole WS2812 monofilaire
🔗ChaînableReliez plusieurs anneaux DIN → DOUT
📚Adafruit / FastLEDBibliothèques NeoPixel prêtes à l’emploi
🔋Conso proportionnellePlus de LED = plus de courant crête à prévoir

📐 Caractéristiques par densité

Type de LEDSMD 5050 RVB adressable
ContrôleurWS2812 / WS2812B intégré
Tension d’alimentation5 V CC
Interface1 fil de données (DIN → DOUT)
CouleursRVB 24 bits (16,7 M) par LED
8 LED≈ 0,48 A max (blanc plein) — alimentation directe 5V d’une carte
12 LED≈ 0,7 A max — alimentation directe possible pour effets modérés
16 LED≈ 1 A max — surveiller la charge sur le régulateur 5V de la carte
24 LED≈ 1,44 A max — alimentation 5V externe recommandée

🆚 Quelle densité choisir ?

Le diamètre de l’anneau et sa luminosité totale augmentent avec le nombre de LED, tout comme le courant de crête à prévoir en blanc plein (environ 60 mA par LED). Pour un halo discret ou un indicateur d’état alimenté directement par le 5 V d’un Arduino/ESP32, les versions 8 et 12 LED suffisent. Pour un anneau plus lumineux ou un affichage circulaire plus détaillé (jauge fine, effet arc-en-ciel dense), les versions 16 et surtout 24 LED demandent une alimentation 5 V externe dimensionnée plutôt que la broche 5V de la carte.

🛠️ Ce que vous pouvez réaliser

⏳ Jauge de progression⏰ Minuteur visuel🌈 Effet arc-en-ciel rotatif💡 Anneau d’ambiance🎛️ Halo autour d’un encodeur🔔 Notification colorée

🚀 Démarrer en 3 étapes

1. Câbler5 V, GND et DIN vers une sortie numérique (résistance ≈ 330 Ω)
2. InstallerBibliothèque Adafruit NeoPixel dans l’IDE Arduino
3. AnimerExemple « strandtest » réglé sur le nombre de LED choisi, puis vos effets

👤 Pour qui ?

Makers Arduino / ESP32Étudiants en électroniqueProjets IoT et signalétiqueDécoration et éclairage créatif

💡 Bon à savoir

Même hygiène de câblage quelle que soit la densité choisie : une résistance d’environ 330 Ω en série sur la data, un condensateur de découplage aux bornes 5 V, et une masse commune avec le microcontrôleur. Le timing WS2812 étant strict, passez toujours par une bibliothèque dédiée. Sur les versions 16 et 24 LED, évitez d’allumer tous les pixels en blanc plein via la broche 5V d’une carte non prévue pour ce courant : préférez une alimentation externe et reliez les masses ensemble.

🏁 En résumé

Cette carte ronde LED WS2812 décline la richesse des pixels RVB adressables en 4 densités (8, 12, 16, 24 LED) sur un même format circulaire compact. Idéale pour les jauges, minuteurs et effets rotatifs, elle se pilote sur un seul fil avec la bibliothèque NeoPixel. Choisissez la densité selon la luminosité recherchée et l’alimentation disponible.

Questions fréquentes

Quel est l'usage principal de la carte LED SMD RVB 5050 ?

Cette carte LED est idéale pour des projets d'éclairage et de décoration électronique. Elle permet de créer des effets lumineux variés grâce à ses 12 bits de couleur RVB, ce qui la rend parfaite pour des applications telles que l'éclairage d'ambiance, les enseignes lumineuses ou les projets DIY.

Cette carte est-elle compatible avec d'autres composants électroniques ?

Oui, la carte LED SMD RVB 5050 fonctionne avec une alimentation de 5V et peut être intégrée à divers systèmes de contrôle compatibles, comme les microcontrôleurs Arduino ou Raspberry Pi, facilitant ainsi son utilisation dans différents projets.

Comment installer la carte LED SMD RVB 5050 ?

L'installation de la carte est simple. Il suffit de la connecter à une source d'alimentation de 5V et de la relier à un contrôleur compatible. Assurez-vous de respecter les polarités et de suivre les instructions spécifiques de votre projet pour un fonctionnement optimal.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison pour la Tunisie varient généralement entre 3 à 7 jours ouvrables, selon la localisation et la méthode d'expédition choisie. Vous recevrez un suivi de votre commande pour rester informé de son statut.

Cette carte LED bénéficie-t-elle d'une garantie ?

Oui, la carte LED SMD RVB 5050 est couverte par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation éventuelle.

Quelles sont les différences avec d'autres cartes LED similaires ?

La carte SMD RVB 5050 se distingue par sa technologie WS2812, qui permet un contrôle individuel des LED, offrant ainsi des effets lumineux plus dynamiques et personnalisables. De plus, sa compacité facilite son intégration dans des espaces réduits.

Comment installer la carte Rond 12 x LED SMD RVB 5050

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Fil électrique, Multimètre
Fournitures : Carte Rond 12 x LED SMD RVB 5050, Alimentation 5V, Connecteurs
  1. 1
    Préparation de l'espace de travail

    Assurez-vous d'avoir un espace de travail propre et bien éclairé. Rassemblez tous les outils et fournitures nécessaires. Vérifiez que votre fer à souder est prêt et que vous avez un support pour la carte.

  2. 2
    Vérification de l'alimentation

    Avant de connecter la carte, vérifiez que votre alimentation 5V fonctionne correctement à l'aide d'un multimètre. Cela garantira que la tension est adéquate pour alimenter les LED.

  3. 3
    Connexion de l'alimentation

    Connectez les fils de l'alimentation 5V aux bornes correspondantes de la carte LED. Assurez-vous de respecter la polarité : le fil positif sur le terminal + et le fil négatif sur le terminal -.

  4. 4
    Installation des connecteurs

    Si vous souhaitez utiliser des connecteurs, soudez-les sur les bornes de la carte. Assurez-vous que les soudures sont solides et qu'il n'y a pas de court-circuit entre les pistes.

  5. 5
    Test de la carte

    Une fois les connexions effectuées, allumez l'alimentation. Observez les LED pour vérifier qu'elles s'allument correctement. Si elles ne s'allument pas, vérifiez les connexions et la polarité.

  6. 6
    Programmation des LED

    Pour contrôler les LED, connectez la carte à un microcontrôleur compatible. Utilisez une bibliothèque appropriée pour programmer les effets lumineux souhaités.

  7. 7
    Finalisation et montage

    Une fois que tout fonctionne, fixez la carte dans l'emplacement désiré pour l'éclairage ou la décoration. Assurez-vous que les connexions sont sécurisées et que la carte est bien ventilée.

Poids0,03 kg
LEDs8, 12, 16, 24
