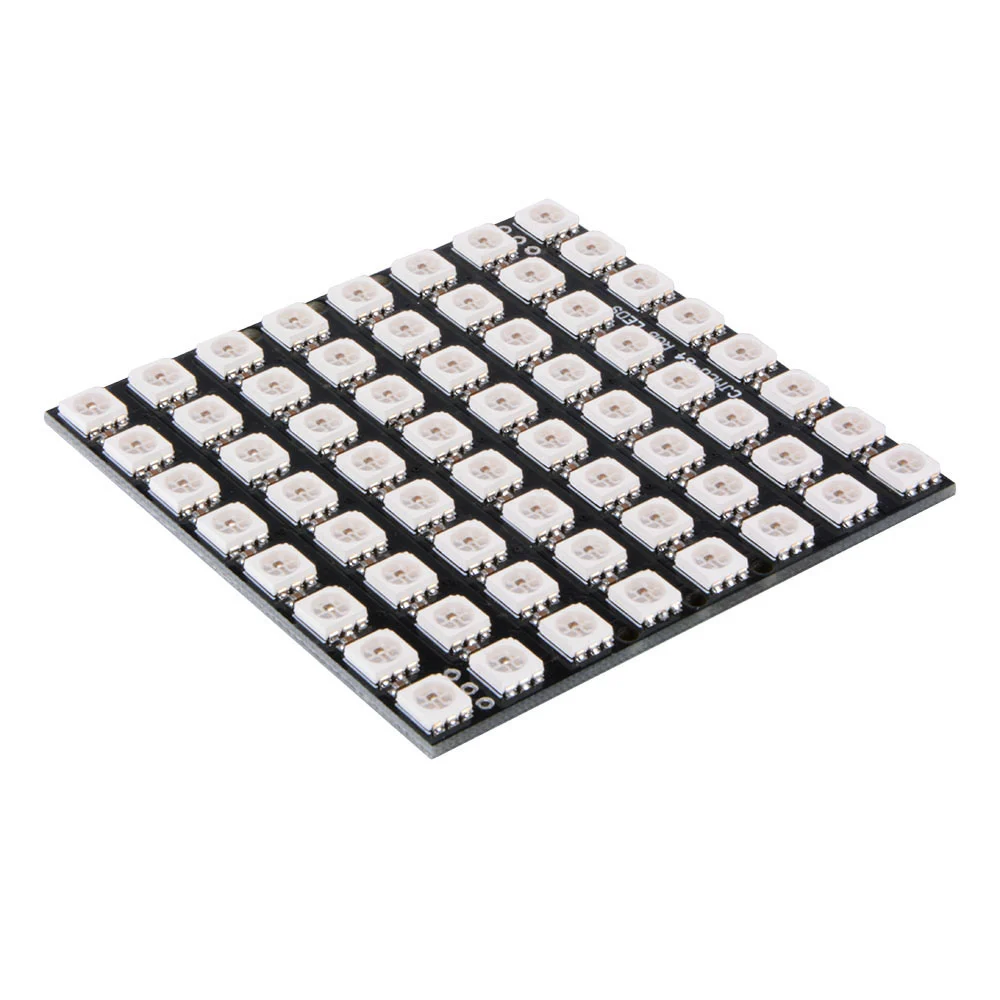

Carte Carré 64 x LED 8×8 SMD RVB 5050 – WS2812

UGS : DCD-01-B08

En stock

Carte LED 8×8 SMD RVB 5050 WS2812, 64 LEDs RGB, 5V, contrôle numérique, idéale pour projets d’éclairage électronique.

42,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Matrice 8×8 · 64 NeoPixel

Matrice 64 LED WS2812 8×8 RVB 5050

Panneau de 64 LED RVB adressables WS2812 (NeoPixel) disposées en grille 8×8. Chaque pixel se pilote en couleur et en intensité sur un seul fil de données. De quoi afficher textes défilants, icônes, jeux et animations en 16 millions de couleurs.

🟩 Une grille de 64 pixels intelligents

Chaque point de la matrice est une LED 5050 intégrant son propre contrôleur WS2812. Résultat : 64 pixels indépendants commandés par une seule broche du microcontrôleur, là où une matrice classique exigerait un multiplexage complexe. C’est ce qui rend cette carte idéale pour apprendre l’affichage graphique sur Arduino, ESP32 ou Raspberry Pi.

⭐ Pourquoi cette matrice 8×8

🎨16,7 M couleursRVB 24 bits par pixel, dégradés fluides
🔌Un seul fil dataProtocole WS2812 monofilaire chaînable
🔢64 pixels adressablesChaque LED contrôlée individuellement
📚Librairies prêtesAdafruit NeoPixel, FastLED, NeoMatrix
🔗ChaînableSortie DOUT reliée à l’entrée d’une autre carte
🧩Compatible 5 VArduino, ESP32, ESP8266, Raspberry Pi

📐 Caractéristiques

Type de LEDSMD 5050 RVB adressable
ContrôleurWS2812 / WS2812B intégré
Nombre de LED64 (matrice 8 × 8)
Tension d’alimentation5 V CC
Interface1 fil de données (DIN → DOUT)
Consommation≈ 60 mA/LED en blanc plein (≈ 3,8 A max)
CouleursRVB 24 bits (16,7 M)
RéférenceDCD-01-B08

⚡ Le point alimentation à ne pas négliger

64 LED en blanc plein peuvent tirer près de 3,8 A sous 5 V. Le port USB d’un Arduino ne suffit pas : prévoyez une alimentation 5 V dédiée (3 à 4 A) pour exploiter la matrice à pleine luminosité. En pratique, on limite souvent la luminosité par logiciel, ce qui réduit nettement le courant et permet d’alimenter des animations modérées plus simplement.

🛠️ Ce que vous pouvez afficher

Une grille 8×8 est le terrain de jeu parfait pour l’affichage graphique embarqué :

📝 Texte défilant😊 Icônes et émojis🎮 Mini-jeux (Snake, Tetris)🌈 Animations RVB📊 Visualiseur audio⏰ Horloge pixel-art

🚀 Démarrer en 3 étapes

1. Câbler5 V, GND et la broche DIN vers une sortie numérique (via résistance 330 Ω)
2. InstallerBibliothèque Adafruit NeoPixel ou FastLED dans l’IDE Arduino
3. TesterCharger un exemple « strandtest » puis adapter à 64 LED

👤 Pour qui ?

Étudiants en électronique embarquéeMakers et passionnés ArduinoEnseignants / TP affichageProjets IoT et signalétique

💡 Bon à savoir

Trois précautions garantissent la fiabilité : une résistance d’environ 330 Ω en série sur la ligne de données, un condensateur de découplage (≈ 1000 µF) aux bornes 5 V, et une masse commune entre la carte et le microcontrôleur. Le protocole WS2812 a un timing strict — utilisez impérativement une bibliothèque dédiée, on ne pilote pas ces LED « à la main ». Sur ESP32/Raspberry Pi en 3,3 V, un adaptateur de niveau sur la data fiabilise le signal.

🏁 En résumé

Cette matrice 8×8 WS2812 transforme 64 LED en un véritable petit écran RVB piloté par un seul fil. Avec une alimentation 5 V correctement dimensionnée et la bibliothèque NeoPixel, elle ouvre la porte à l’affichage graphique, aux animations et aux mini-jeux. Un excellent support pédagogique pour la robotique et l’électronique embarquée.

Questions fréquentes

Quelle est l'utilisation principale de la carte LED 8x8 SMD RVB 5050 ?

Cette carte LED est idéale pour des projets d'éclairage électronique, tels que des affichages lumineux, des décorations, ou des projets de DIY nécessitant un contrôle numérique des couleurs.

Est-ce que cette carte est compatible avec d'autres composants électroniques ?

Oui, la carte est compatible avec de nombreux microcontrôleurs et systèmes de contrôle, permettant une intégration facile dans divers projets électroniques.

Comment installer la carte LED 8x8 ?

L'installation nécessite de connecter la carte à une source d'alimentation de 5V et à un contrôleur compatible. Suivez les instructions fournies pour un montage correct.

Quel est le délai de livraison pour la Tunisie ?

Le délai de livraison en Tunisie est généralement de 3 à 7 jours ouvrables, selon la localisation et la méthode d'expédition choisie.

Quelle est la durée de garantie de ce produit ?

La carte LED 8x8 SMD RVB 5050 est couverte par une garantie de 1 an contre les défauts de fabrication, vous assurant ainsi une tranquillité d'esprit lors de votre achat.

Quelles sont les différences avec d'autres cartes LED similaires ?

Cette carte se distingue par son contrôle numérique et ses 64 LEDs RGB, offrant une meilleure luminosité et des options de personnalisation de couleurs par rapport à d'autres modèles.

Peut-on utiliser cette carte pour des projets extérieurs ?

Cette carte n'est pas conçue pour une utilisation en extérieur sans protection. Il est conseillé de l'utiliser dans des environnements secs et protégés.

Comment utiliser la Carte Carré 64 x LED 8x8 SMD RVB 5050 - WS2812

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Câbles de connexion, Alimentation 5V
  1. 1
    Étape 1 : Préparation de l'espace de travail

    Assurez-vous d'avoir un espace de travail propre et bien éclairé. Rassemblez tous les outils nécessaires, y compris le fer à souder, le multimètre et les câbles de connexion. Vérifiez que votre alimentation 5V est prête à être utilisée.

  2. 2
    Étape 2 : Connexion de l'alimentation

    Identifiez les bornes d'alimentation sur la carte LED. Connectez le câble positif de l'alimentation à la borne VCC et le câble négatif à la borne GND. Assurez-vous que les connexions sont sécurisées pour éviter tout court-circuit.

  3. 3
    Étape 3 : Connexion des données

    Localisez la borne de données sur la carte LED. Connectez un câble de données à cette borne et à l'entrée de votre contrôleur (comme un Arduino ou un Raspberry Pi). Vérifiez que la connexion est correcte et solide.

  4. 4
    Étape 4 : Installation du logiciel

    Téléchargez et installez la bibliothèque de contrôle des LED WS2812 pour votre plateforme (Arduino, Raspberry Pi, etc.). Assurez-vous que votre environnement de développement est configuré pour utiliser cette bibliothèque.

  5. 5
    Étape 5 : Chargement du programme

    Écrivez ou téléchargez un programme de test qui contrôle les LED. Téléversez le programme sur votre contrôleur. Ce programme doit inclure des instructions pour allumer les LED dans différentes couleurs et motifs.

  6. 6
    Étape 6 : Test de la carte LED

    Alimentez la carte LED et observez son fonctionnement. Si les LED s'allument comme prévu, cela signifie que l'installation est réussie. Sinon, vérifiez toutes les connexions et le code.

  7. 7
    Étape 7 : Personnalisation

    Une fois le test réussi, vous pouvez personnaliser le programme pour créer des effets lumineux selon vos préférences. Explorez les différentes fonctions de la bibliothèque pour maximiser l'utilisation de votre carte LED.

Poids0,03 kg
