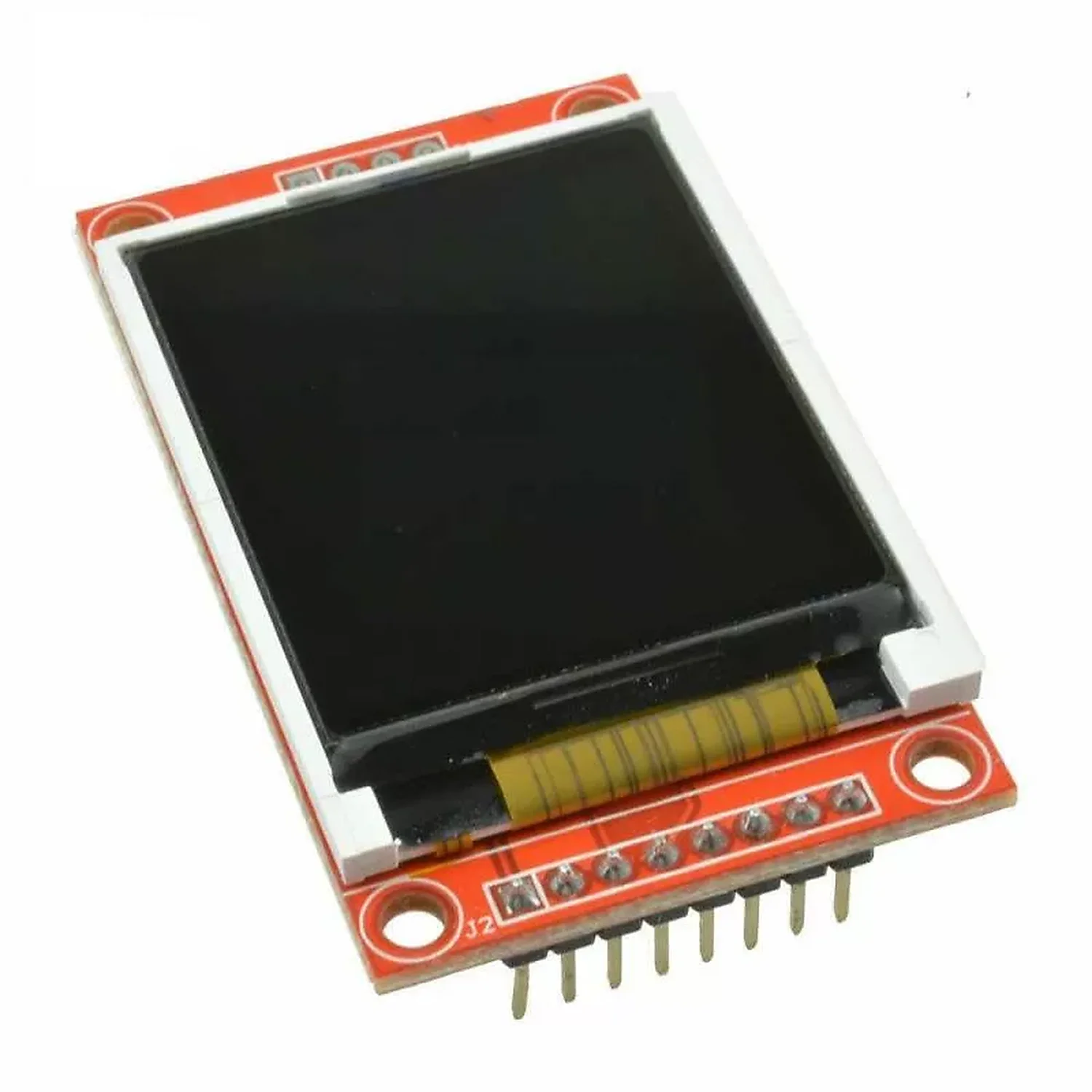

Module LCD TFT 1.8 pouces ST7735S 128×160
En stock
Module LCD TFT 1.8 pouces ST7735S avec résolution 128×160, interface SPI, parfait pour projets Arduino.
Le module lcd st7735s est un composant essentiel pour les projets électroniques nécessitant un affichage graphique. Ce module, basé sur le contrôleur ST7735S, est particulièrement adapté aux étudiants. Ingénieurs en Tunisie cherchant à intégrer un écran compact et performant dans leurs projets.
module lcd st7735s : Avec une résolution de 128×160 pixels, cet afficheur TFT offre une qualité d’image nette. Précise, idéale pour les applications en robotique, IoT et prototypage.
Caractéristiques détaillées du module lcd st7735s
Ce produit se distingue par ses caractéristiques techniques avancées. Il mesure 1.8 pouces en diagonale. Ce qui le rend idéal pour les projets nécessitant un écran LCD de petite taille.
Fonctionnant à une tension de 3.3V, il est compatible avec de nombreux microcontrôleurs, y compris les cartes Arduino. Le module utilise une interface SPI, facilitant son intégration dans divers systèmes électroniques.
Caractéristiques techniques et points forts
Voici quelques-unes des caractéristiques techniques clés :
- Dimensions : 1.8 pouces
- Résolution : 128×160 pixels
- Tension d’alimentation : 3.3V
- Interface : SPI
- Compatibilité : Arduino, Raspberry Pi
Applications et cas d’usage
Le ce produit est utilisé dans divers projets, notamment en robotique, IoT et domotique. Il est parfait pour les applications nécessitant un affichage graphique compact. Les étudiants et makers peuvent l’utiliser pour des projets éducatifs ou des prototypes.
Ce module est compatible avec des composants tels que le module WiFi ESP8266 et la carte Arduino Uno.
Guide technique : comment utiliser le module lcd st7735s
Pour utiliser le ce produit, connectez-le à votre microcontrôleur via l’interface SPI. Assurez-vous que la tension d’alimentation est de 3.3V. Utilisez des bibliothèques Arduino pour programmer l’affichage.
Consultez la documentation officielle pour des instructions détaillées.
Questions fréquentes sur le module lcd st7735s
Quelle est la tension d’alimentation du module lcd st7735s ?
La tension d’alimentation requise pour le ce produit est de 3.3V.
Le module lcd st7735s est-il compatible avec Arduino et Raspberry Pi ?
Oui, le ce produit est compatible avec Arduino et Raspberry Pi.
Quelles sont les dimensions du module lcd st7735s ?
Le ce produit mesure 1.8 pouces en diagonale.
Informations complémentaires
Le ce produit est disponible en stock chez Didactico.tn avec livraison rapide en Tunisie. Ce produit est idéal pour les projets nécessitant un écran compact et performant. Consultez notre catégorie cartes programmables pour d’autres composants compatibles.
Présentation de module lcd st7735s
Le ce produit reste un choix pertinent pour le marché tunisien. Il offre une solution d’affichage graphique fiable et efficace pour divers projets électroniques.
Avantages de module lcd st7735s
Le ce produit présente plusieurs avantages, notamment sa compatibilité avec de nombreux microcontrôleurs. Sa facilité d’intégration grâce à l’interface SPI. Sa résolution de 128×160 pixels assure une qualité d’image optimale pour les applications graphiques.
Utilisation de module lcd st7735s
Le ce produit est utilisé dans une variété de projets, allant des systèmes embarqués aux dispositifs IoT. Sa taille compacte et sa faible consommation d’énergie en font un choix idéal pour les projets nécessitant un affichage graphique.
Applications de module lcd st7735s
Le ce produit est couramment utilisé dans les projets de robotique, les systèmes de domotique et les dispositifs IoT. Sa compatibilité avec des plateformes comme Arduino et Raspberry Pi le rend très polyvalent.
Conseils avant achat
Avant d’acheter le ce produit, assurez-vous qu’il est compatible avec votre microcontrôleur. Que vous disposez des bibliothèques nécessaires pour le programmer. Consultez notre catégorie écrans pour explorer d’autres options.
Conclusion sur module lcd st7735s
Le module lcd st7735s reste un choix pertinent pour le marché tunisien. Il offre une solution d’affichage graphique fiable et efficace pour divers projets électroniques. Pour plus d’informations, visitez notre catégorie modules pour découvrir d’autres produits similaires.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type d’écran | TFT LCD |
| Taille de l’écran | 1.8 pouces |
| Résolution | 128 x 160 pixels |
| Contrôleur | ST7735S |
| Interface | SPI |
| Alimentation | 3.3V |
| Dimensions | 34.5mm x 47.5mm |
| Température de fonctionnement | -20°C à 70°C |
Questions fréquentes
Quel est l'usage principal du module LCD TFT 1.8 pouces ST7735S ?
Ce module est principalement utilisé pour afficher des graphiques et des informations dans des projets électroniques, notamment avec des cartes Arduino. Sa résolution de 128x160 pixels permet d'afficher des images et des textes de manière claire.
Ce module est-il compatible avec d'autres microcontrôleurs ?
Oui, le module LCD TFT 1.8 pouces ST7735S est compatible avec plusieurs microcontrôleurs, notamment ceux de la famille Arduino. Il utilise une interface SPI, ce qui facilite son intégration dans divers projets.
Comment installer le module LCD TFT ST7735S ?
L'installation du module nécessite de le connecter à votre microcontrôleur via l'interface SPI. Vous aurez besoin de bibliothèques spécifiques pour programmer l'affichage. Des tutoriels en ligne peuvent vous guider dans cette démarche.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le module LCD TFT 1.8 pouces ST7735S en Tunisie varient généralement entre 3 à 7 jours ouvrés, selon votre localisation et le mode de livraison choisi.
Quelle est la garantie offerte sur ce produit ?
Le module LCD TFT 1.8 pouces ST7735S est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.
Quelles sont les différences entre ce module et d'autres modèles similaires ?
Ce module se distingue par sa taille de 1.8 pouces et sa résolution de 128x160 pixels, offrant un bon compromis entre taille et clarté d'affichage. D'autres modèles peuvent avoir des résolutions différentes ou des interfaces variées, influençant leur utilisation.
Comment utiliser le Module LCD TFT 1.8 pouces ST7735S
-
1Connecter le module
Branchez le module LCD TFT à votre carte Arduino. Connectez les broches VCC à 5V, GND à GND, SCL à la broche 13, SDA à la broche 11, RES à la broche 9, DC à la broche 8 et CS à la broche 10.
-
2Installer la bibliothèque
Ouvrez l'Arduino IDE et allez dans le menu 'Sketch'. Sélectionnez 'Inclure une bibliothèque' puis 'Gérer les bibliothèques'. Recherchez 'Adafruit ST7735' et installez la bibliothèque correspondante.
-
3Charger un exemple
Après l'installation, allez dans 'Fichier', puis 'Exemples', trouvez 'Adafruit ST7735' et sélectionnez un exemple comme 'graphicstest'. Cela vous permettra de tester rapidement le fonctionnement de votre écran.
-
4Téléverser le code
Connectez votre Arduino à votre ordinateur via USB. Sélectionnez le bon port et la bonne carte dans le menu 'Outils'. Cliquez sur le bouton 'Téléverser' pour envoyer le code à votre Arduino.
-
5Vérifier l'affichage
Une fois le téléversement terminé, observez l'écran LCD. Si tout est correctement connecté, vous devriez voir des graphiques et des textes s'afficher sur l'écran.
-
6Modifier le code
Pour personnaliser l'affichage, modifiez le code source de l'exemple chargé. Changez les couleurs, les textes ou les images selon vos besoins.
-
7Tester vos modifications
Après avoir effectué des modifications, téléversez à nouveau le code sur l'Arduino. Vérifiez que les changements apparaissent correctement sur l'écran LCD.
| Poids | 0,015 kg |
|---|
