Module 3 axes accéléromètre ADXL345

UGS : DAR-02-H16

En stock

Module ADXL345, accéléromètre 3 axes avec interface I2C/SPI, parfait pour projets Arduino. Catégorie: Capteurs – Prototypage.

11,700 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

3 axes · ±16g · I2C/SPI

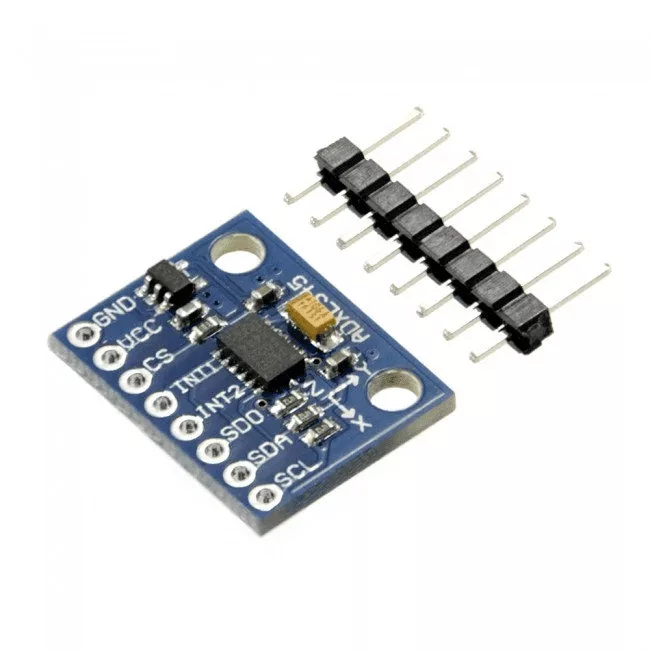

Module accéléromètre 3 axes ADXL345 — I2C/SPI haute résolution

Breakout autour du capteur ADXL345 (Analog Devices) : mesure d’accélération sur 3 axes avec une résolution allant jusqu’à 13 bits, quatre plages sélectionnables (±2g à ±16g) et double interface I2C/SPI.

🧭 Présentation

L’ADXL345 est un accéléromètre numérique 3 axes fabriqué par Analog Devices, reconnu pour sa précision et sa très faible consommation. Ce module (format GY-291) expose ses broches GND, VCC, CS, INT1, INT2, SDO, SDA et SCL sur un connecteur 8 points, prêt à être relié à un Arduino, ESP32 ou Raspberry Pi. Il permet de mesurer l’inclinaison, les vibrations, les chocs ou les mouvements avec une résolution fine, quel que soit le mode d’interfaçage choisi (I2C ou SPI).

⭐ Points clés

📐4 plages de mesure±2g / ±4g / ±8g / ±16g sélectionnables par registre.
🎯Résolution jusqu’à 13 bitsFacteur d’échelle constant de 4 mg/LSB en mode pleine résolution, quelle que soit la plage.
🔀I2C et SPISPI 3 ou 4 fils, ou I2C — au choix selon le projet.
🔋Ultra basse consommationJusqu’à 23 µA en mesure et 0,1 µA en veille (typique à 2,5V).
⚡2 broches d’interruptionINT1/INT2 pour déclencher une action (choc, activité, chute libre) sans interroger le bus en continu.

📐 Caractéristiques techniques

CapteurADXL345 (Analog Devices)
Axes3 (X, Y, Z)
Plages de mesure±2g / ±4g / ±8g / ±16g
Résolution10 bits fixe ou 13 bits pleine résolution
InterfacesI2C ou SPI (3/4 fils)
Tension du capteur2,0 – 3,6 V (logique 1,7 V – VS)
BrochesGND, VCC, CS, INT1, INT2, SDO, SDA, SCL
Consommation23 µA (mesure) / 0,1 µA (veille)

🔋 Alimentation : bien vérifier avant de câbler

Le circuit ADXL345 fonctionne nativement en 3,3V (2,0 à 3,6V). Les modules de ce type intègrent généralement un régulateur de tension embarqué qui autorise une alimentation en 3,3V ou 5V depuis une carte Arduino — mais vérifiez toujours le marquage sérigraphié de votre exemplaire avant de câbler le bus I2C, pour éviter d’endommager le capteur avec une tension logique trop élevée.

🛠️ Utilisations

Un capteur polyvalent pour tout projet nécessitant une mesure fine de mouvement ou d’inclinaison.

🤖 Robotique et stabilisation📱 Détection d’orientation/inclinaison🎮 Interfaces de mouvement🏗️ Surveillance de vibrations🎓 TP capteurs et instrumentation

👤 Pour qui ?

Étudiants électroniqueMakers robotiqueEnseignants TP capteursPrototypage IoT

💡 Bon à savoir

L’ADXL345 mesure l’accélération (y compris la gravité statique), pas directement l’angle : le calcul d’inclinaison ou d’orientation se fait par traitement logiciel des trois axes. Pour des mesures de rotation dynamique précises (gyroscope), il faudra le combiner à un capteur gyroscopique complémentaire — l’ADXL345 seul reste un accéléromètre 3 axes, pas une centrale inertielle complète.

🏁 En résumé

Le module ADXL345 associe un capteur reconnu pour sa précision, quatre plages de mesure et une double interface I2C/SPI, dans un format breakout prêt à l’emploi. Sa résolution jusqu’à 13 bits et sa faible consommation en font un choix solide pour la robotique, la détection de mouvement et les TP d’instrumentation.

Questions fréquentes

Quel est l'usage principal du module ADXL345 ?

Le module ADXL345 est un accéléromètre 3 axes utilisé pour mesurer l'accélération dans différentes directions. Il est idéal pour des projets de prototypage avec Arduino, permettant de détecter des mouvements, des inclinaisons ou des chocs.

Ce module est-il compatible avec toutes les cartes Arduino ?

Oui, le module ADXL345 est compatible avec la plupart des cartes Arduino grâce à son interface I2C/SPI. Vous pouvez facilement l'intégrer dans vos projets sans souci de compatibilité.

Comment installer le module ADXL345 ?

Pour installer le module ADXL345, connectez-le à votre carte Arduino via les broches I2C ou SPI. Ensuite, téléchargez une bibliothèque compatible pour faciliter la communication entre l'accéléromètre et votre carte.

Quelle est la durée de livraison en Tunisie ?

La livraison en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous garantir une réception dans les meilleurs délais.

Le module ADXL345 est-il garanti ?

Oui, le module ADXL345 est couvert par une garantie de 6 mois. Si vous rencontrez un problème de fabrication, vous pouvez le retourner pour un échange ou un remboursement.

Quelles sont les différences entre le ADXL345 et d'autres accéléromètres ?

Le ADXL345 se distingue par sa capacité à communiquer via I2C et SPI, sa faible consommation d'énergie et sa précision. Il est également capable de détecter des mouvements à des vitesses élevées, ce qui le rend adapté à divers projets.

Peut-on utiliser le module ADXL345 pour des applications en extérieur ?

Oui, le module ADXL345 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries. Assurez-vous que les connexions sont bien isolées pour éviter tout court-circuit.

Comment utiliser le module ADXL345

⏱ Temps total : 15 min

Outils nécessaires : Arduino IDE, Câbles de connexion, Ordinateur
Fournitures : Module ADXL345, Arduino
  1. 1
    Étape 1 : Connexion du module

    Connectez le module ADXL345 à votre carte Arduino. Utilisez les broches VCC et GND pour l'alimentation, puis connectez les broches SDA et SCL pour l'interface I2C. Si vous utilisez SPI, connectez les broches correspondantes.

  2. 2
    Étape 2 : Installation de la bibliothèque

    Ouvrez l'Arduino IDE et allez dans le gestionnaire de bibliothèques. Recherchez 'ADXL345' et installez la bibliothèque appropriée pour faciliter la communication avec le capteur.

  3. 3
    Étape 3 : Chargement du code exemple

    Dans l'Arduino IDE, allez dans Fichier > Exemples > ADXL345 et sélectionnez un exemple de code. Cela vous permettra de tester rapidement le fonctionnement de l'accéléromètre.

  4. 4
    Étape 4 : Téléversement du code

    Connectez votre Arduino à l'ordinateur via USB. Sélectionnez le bon port COM dans l'IDE et téléversez le code exemple sur votre Arduino.

  5. 5
    Étape 5 : Surveillance des données

    Ouvrez le moniteur série dans l'Arduino IDE. Vous devriez voir les données d'accélération des trois axes s'afficher. Cela confirme que le module fonctionne correctement.

  6. 6
    Étape 6 : Intégration dans votre projet

    Utilisez les données d'accélération dans votre projet. Modifiez le code exemple pour intégrer les fonctionnalités souhaitées, comme la détection de mouvement ou l'orientation.

  7. 7
    Étape 7 : Test et validation

    Testez votre projet en déplaçant le module ADXL345. Vérifiez que les données affichées correspondent aux mouvements réels pour valider le bon fonctionnement.

Poids0,015 kg
