Capteur de Rythme Cardiaque

UGS : DAR-02-M01

En stock

Capteur de rythme cardiaque fiable, technologie avancée, tension 5V, dimensions compactes, idéal pour projets électroniques.

16,500 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Sortie analogique · Photopléthysmographie

Capteur de pouls optique à sortie analogique, pour l’apprentissage et le prototypage

Ce capteur mesure la réflexion de la lumière sur la peau (photopléthysmographie) et délivre un signal analogique variable au rythme des battements, à lire directement sur une entrée ADC d’Arduino, ESP32 ou Raspberry Pi.

💓 Un principe optique simple, sans puce de traitement embarquée

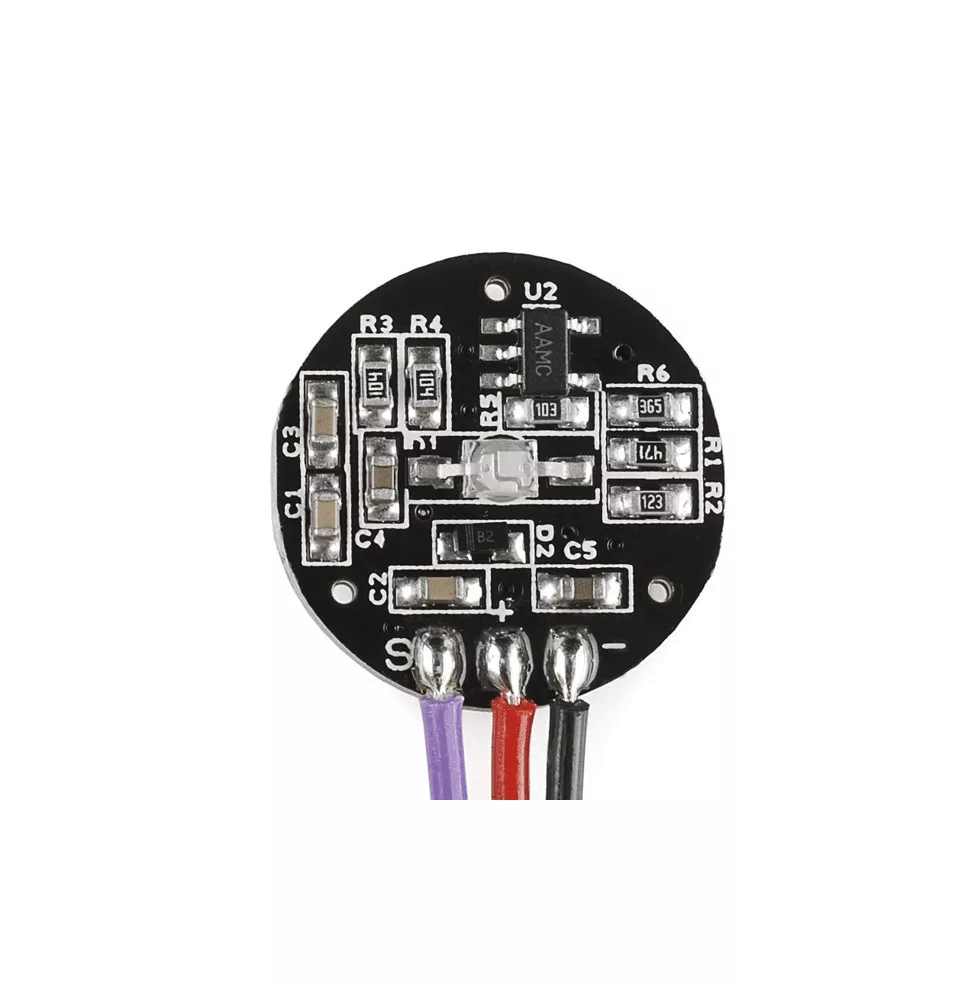

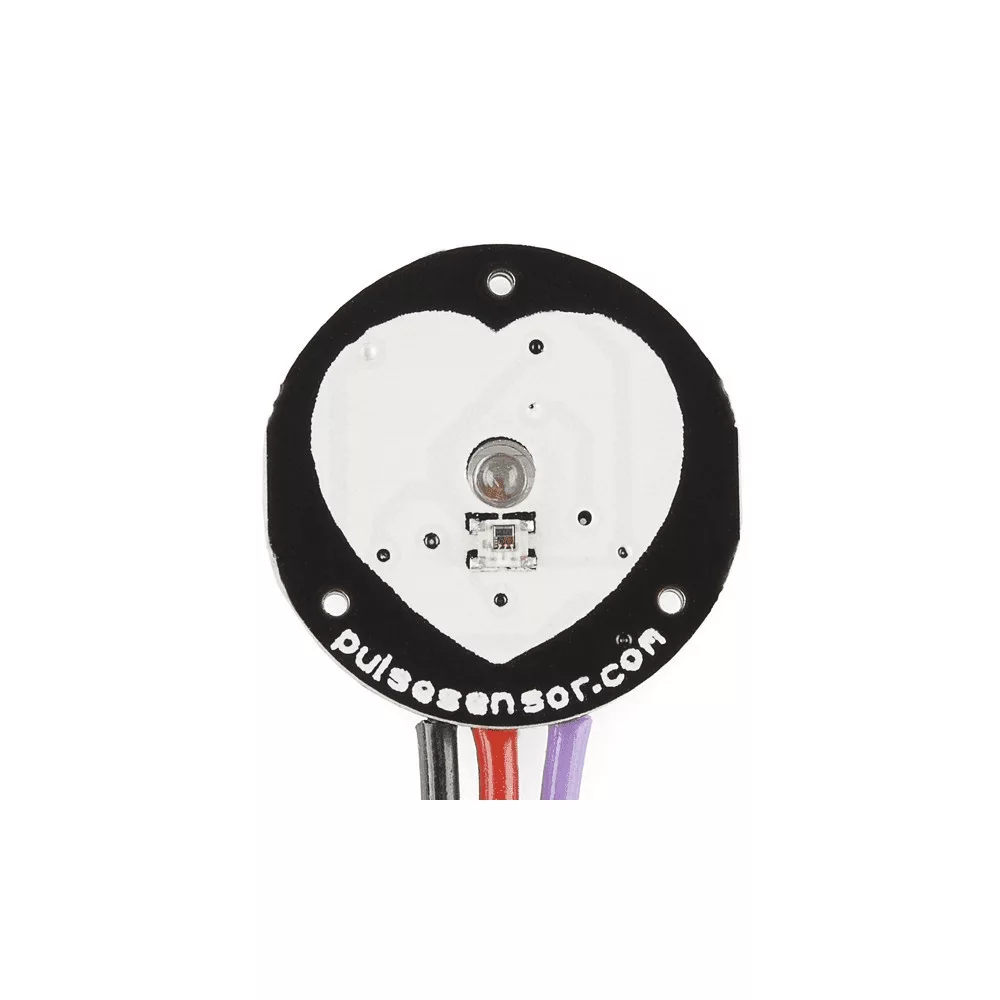

Une LED et un photorécepteur, posés au bout du doigt ou sur le lobe de l’oreille, captent les micro-variations de réflexion liées au passage du sang à chaque battement. Le module amplifie ce signal brut et le renvoie sur un fil analogique unique : c’est ensuite au microcontrôleur (et à une bibliothèque logicielle de détection de pics) de calculer le rythme en battements par minute. Un excellent support pour comprendre concrètement la chaîne signal → traitement → mesure.

⭐ Pourquoi ce module

📶Sortie analogique pureAucune interface I2C/UART — lecture directe sur une broche ADC.
🔋Alimentation 3 – 5,5 VCompatible nativement 3,3 V et 5 V.

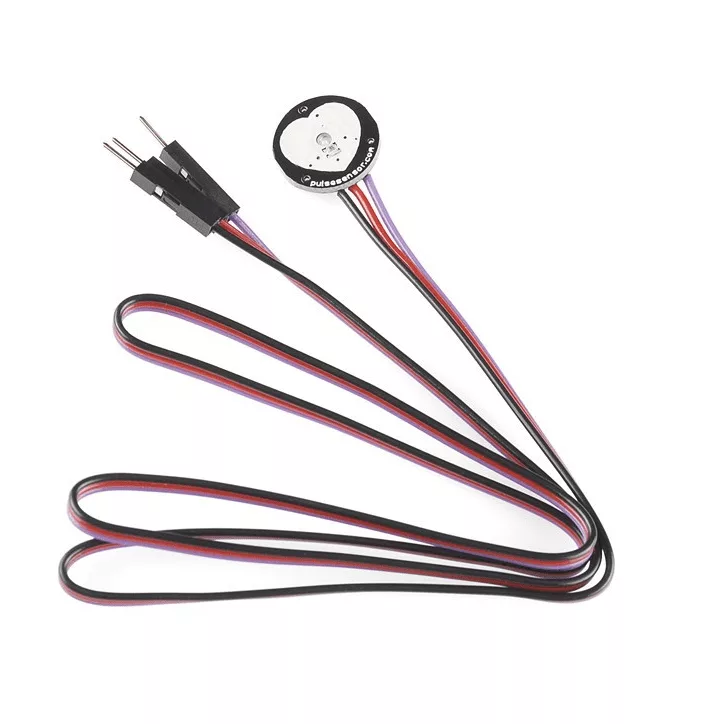

🧵Connecteur 3 filsSignal / alimentation / masse, câblage immédiat.
📏Format compact15,8 mm de diamètre, 3,5 mm d’épaisseur.
🩹Doigt ou lobe d’oreilleMaintien par pince ou élastique (non fournis).
🧪Bibliothèque disponibleCode exemple ouvert pour la détection de pics et le calcul BPM.

📐 Caractéristiques techniques

Tension d’alimentation3,0 – 5,5 V
Signal de sortieAnalogique (0 – VCC)
Courant typique≈ 3-4 mA
Diamètre du capteur15,8 mm
Épaisseur3,5 mm
Connecteur3 fils (signal / + / GND)
Principe de mesurePhotopléthysmographie par réflexion
CompatibilitéArduino, ESP32, Raspberry Pi (via ADC)

📊 Pourquoi une sortie analogique plutôt qu’un capteur « tout-numérique » ?

Face à un circuit intégré biomédical qui calcule lui-même le BPM et le SpO2 en interne, ce module reste volontairement simple : il ne fournit que le signal brut. C’est un choix pédagogique — il oblige à écrire (ou étudier) soi-même l’algorithme de détection de pics, ce qui en fait un excellent support de TP sur le traitement du signal, mais aussi un capteur moins « clé en main » qu’un module biomédical intégré pour un projet de mesure fiable au quotidien.

🛠️ Cas d’usage typiques

Pensé pour comprendre la mesure du pouls, pas pour la remplacer.

🧪 TP traitement du signal🤖 Robotique liée à la présence🎓 Initiation à la mesure biomédicale🖥️ Visualisation temps réel🧑‍🎓 Projets étudiants IoT santé🔬 Prototypage rapide

🚀 Mise en route en 3 étapes

Câbler le capteurSignal → broche analogique, + → 3,3V/5V, GND → GND.
Positionner le capteurSur le doigt ou le lobe de l’oreille, maintenu par une pince ou un élastique.
Lancer le code d’exempleVisualiser le signal brut et calculer le BPM par détection de pics.

👤 Pour qui ?

Étudiants en électroniqueMakers santé connectéeÉcoles d’ingénieursProjets pédagogiques IoT

💡 Bon à savoir

Ce capteur est conçu pour l’apprentissage et le prototypage — ce n’est pas un dispositif médical et il n’est destiné ni au diagnostic, ni au suivi clinique, ni à un usage de sécurité. La qualité du signal dépend fortement du placement, de la pression du doigt, des mouvements et de la lumière ambiante : un filtrage logiciel est nécessaire pour obtenir une lecture stable, et le résultat ne doit jamais servir de base à une décision médicale.

🏁 En résumé

Avec sa sortie analogique simple, son alimentation 3-5,5 V et son format compact de 15,8 mm, ce capteur de pouls optique est avant tout un outil d’apprentissage : il montre concrètement comment un signal brut devient une mesure de rythme cardiaque, sans prétendre au niveau d’un dispositif médical.

Documentation et ressources

Questions fréquentes

Comment utiliser le capteur de rythme cardiaque ?

Le capteur de rythme cardiaque se connecte facilement à votre projet électronique. Il suffit de l'intégrer dans votre circuit, de l'alimenter avec une tension de 5V et de lire les données via les sorties appropriées. Il est idéal pour des applications de surveillance de la santé ou des projets de prototypage.

Ce capteur est-il compatible avec d'autres composants électroniques ?

Oui, ce capteur est compatible avec de nombreux microcontrôleurs et plateformes de prototypage comme Arduino ou Raspberry Pi. Assurez-vous simplement de respecter les spécifications de tension et de connexion pour une intégration optimale.

Comment installer le capteur de rythme cardiaque ?

L'installation du capteur est simple. Connectez les broches du capteur aux ports appropriés de votre microcontrôleur, alimentez-le avec une tension de 5V et suivez les instructions de votre plateforme pour lire les données. Un schéma de connexion peut être utile.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous assurer une réception dans les meilleurs délais.

Le capteur de rythme cardiaque est-il garanti ?

Oui, ce capteur est couvert par une garantie de 1 an contre les défauts de fabrication. Si vous rencontrez un problème, contactez notre service client pour des solutions adaptées.

Quelles sont les différences avec d'autres capteurs de rythme cardiaque ?

Ce capteur se distingue par sa technologie avancée et sa compacité, ce qui le rend idéal pour le prototypage. Contrairement à d'autres modèles, il fonctionne à une tension de 5V, facilitant son intégration dans divers projets électroniques.

Peut-on utiliser ce capteur pour des projets de santé à long terme ?

Bien que ce capteur soit fiable pour des projets de prototypage et de surveillance temporaire, pour des applications de santé à long terme, il est conseillé de vérifier la durabilité et la précision en fonction de votre utilisation spécifique.

Comment utiliser le capteur de rythme cardiaque

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Câbles de connexion, Alimentation 5V
  1. 1
    Étape 1 : Préparation du matériel

    Rassemblez tous les outils et fournitures nécessaires, y compris le capteur de rythme cardiaque, des câbles de connexion, une alimentation de 5V, un fer à souder et un multimètre. Assurez-vous que votre espace de travail est propre et bien éclairé.

  2. 2
    Étape 2 : Connexion des fils

    Identifiez les bornes du capteur de rythme cardiaque. Généralement, il y a trois bornes : VCC (alimentation), GND (masse) et OUT (signal de sortie). Connectez le fil VCC à une source de 5V, le fil GND à la masse et le fil OUT à une entrée analogique de votre microcontrôleur.

  3. 3
    Étape 3 : Soudure des connexions

    Si nécessaire, soudez les fils aux bornes du capteur pour assurer des connexions solides. Utilisez le fer à souder pour faire fondre l'étain et fixer les fils. Laissez refroidir avant de manipuler les connexions.

  4. 4
    Étape 4 : Vérification des connexions

    Utilisez un multimètre pour vérifier que toutes les connexions sont correctes. Assurez-vous qu'il n'y a pas de court-circuit entre les bornes et que les tensions sont conformes aux spécifications du capteur.

  5. 5
    Étape 5 : Programmation du microcontrôleur

    Programmez votre microcontrôleur pour lire le signal de sortie du capteur. Utilisez un code adapté pour interpréter les données du rythme cardiaque. Assurez-vous que le code est chargé correctement sur le microcontrôleur.

  6. 6
    Étape 6 : Test du capteur

    Alimentez le circuit et vérifiez le bon fonctionnement du capteur. Placez-le sur un doigt ou un poignet pour mesurer le rythme cardiaque. Surveillez les valeurs affichées sur votre interface pour confirmer que le capteur fonctionne correctement.

  7. 7
    Étape 7 : Analyse des données

    Une fois le test effectué, analysez les données recueillies par le capteur. Vous pouvez les afficher sur un écran ou les enregistrer pour une analyse ultérieure. Assurez-vous de noter toute anomalie ou problème rencontré.

Poids0,015 kg
