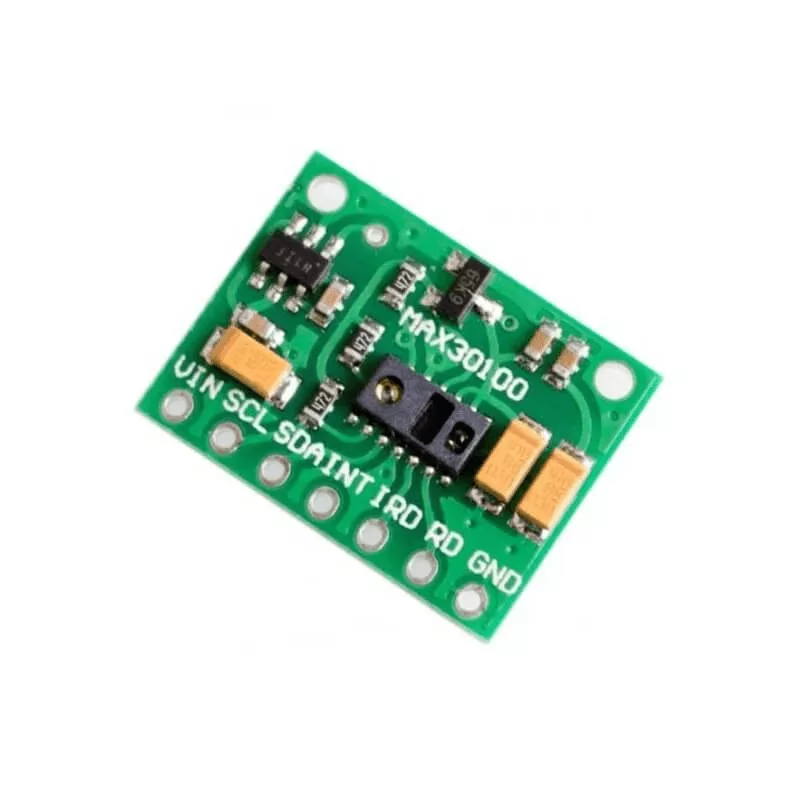

Capteur de fréquence cardiaque oxymètre MAX30100 Vert
En stock
Capteur MAX30100 pour fréquence cardiaque et saturation O2, compact, tension 1.8V-3.3V, idéal prototypage électronique.
MAX30100 : lire le pouls et la SpO₂ par la lumière, sur Arduino et ESP32
Un module à base de capteur intégré Maxim/ADI MAX30100 qui combine deux LED (rouge et infrarouge) et un photodétecteur pour estimer la fréquence cardiaque et la saturation en oxygène, le tout transmis en I2C. Conçu pour l’apprentissage de l’instrumentation biomédicale et le prototypage, pas pour le diagnostic.
🫀 Comprendre la photopléthysmographie (PPG)
À chaque battement, le volume de sang dans les capillaires du doigt varie : il absorbe et réfléchit la lumière différemment. Le MAX30100 éclaire la peau avec une LED infrarouge (≈880 nm) et une LED rouge (≈660 nm), puis mesure la lumière reçue par son photodétecteur. La composante pulsée du signal donne le rythme cardiaque (BPM) ; le rapport des absorptions rouge/infrarouge sert à estimer la SpO₂. Tout le traitement analogique est embarqué, vous récupérez des échantillons numériques sur le bus I2C.
⭐ Pourquoi choisir ce module pour vos TP
📐 Caractéristiques clés
⚙️ Le piège du 1,8 V : ce que tout étudiant doit savoir
La plupart des modules « GY-MAX30100 » verts tirent leurs résistances de pull-up I2C vers le rail 1,8 V interne, et non vers le 3,3 V de votre carte. Résultat : la communication I2C peut être instable ou muette quand on relie le module à un Arduino 5 V ou un ESP32 3,3 V. La parade documentée par la communauté consiste à déplacer ces pull-up vers le rail logique de votre microcontrôleur (petite modification sur deux résistances). C’est un excellent exercice de débogage matériel, et la raison pour laquelle on préfère souvent le MAX30102 sur les projets sérieux.
🛠️ Ce que vous pouvez réaliser
Le MAX30100 sert de fil rouge à de nombreux travaux pratiques d’électronique embarquée et d’IoT santé :
🚀 Démarrer en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le MAX30100 est la porte d’entrée la plus économique pour manipuler un vrai capteur optique de fréquence cardiaque et de SpO₂ en I2C sur Arduino ou ESP32. Compact, bien documenté et idéal pour comprendre la photopléthysmographie, il s’adresse aux étudiants et makers qui veulent un support de TP concret — à condition d’accepter son cadre purement pédagogique et de maîtriser le fameux réglage des pull-up 1,8 V.
Questions fréquentes
Comment utiliser le capteur de fréquence cardiaque MAX30100 ?
Le capteur MAX30100 se connecte facilement à un microcontrôleur via les broches I2C. Il mesure la fréquence cardiaque et la saturation en oxygène. Vous devez programmer votre microcontrôleur pour lire les données du capteur et les afficher ou les traiter selon vos besoins.
Ce capteur est-il compatible avec tous les microcontrôleurs ?
Le capteur MAX30100 fonctionne avec des microcontrôleurs qui supportent le protocole I2C, comme Arduino, Raspberry Pi, et d'autres. Assurez-vous de vérifier la compatibilité de votre carte avant l'achat.
Comment installer le capteur dans un projet électronique ?
Pour installer le capteur, connectez les broches VCC, GND, SDA et SCL à votre microcontrôleur. Ensuite, téléchargez une bibliothèque compatible pour faciliter la communication et la lecture des données. Suivez les instructions de votre microcontrôleur pour le code.
Quels sont les délais de livraison pour la Tunisie ?
Les délais de livraison pour la Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous vous tiendrons informé de l'état de votre commande et de la date de livraison estimée.
Le capteur MAX30100 est-il garanti ?
Oui, le capteur MAX30100 est couvert par une garantie de 12 mois contre les défauts de fabrication. Si vous rencontrez un problème, contactez notre service client pour obtenir de l'aide.
Quelles sont les différences entre le MAX30100 et d'autres capteurs de fréquence cardiaque ?
Le MAX30100 se distingue par sa compacité et sa capacité à mesurer à la fois la fréquence cardiaque et la saturation en oxygène. Il fonctionne sous une tension de 1.8V à 3.3V, ce qui le rend idéal pour les projets de prototypage nécessitant une faible consommation d'énergie.
Peut-on utiliser le MAX30100 pour des applications médicales ?
Le capteur MAX30100 est principalement conçu pour le prototypage et les projets électroniques. Bien qu'il puisse fournir des données utiles, il n'est pas certifié pour un usage médical professionnel.
Comment utiliser le capteur de fréquence cardiaque MAX30100
-
1Préparation du matériel
Assurez-vous d'avoir tous les éléments nécessaires : le capteur MAX30100, une carte de prototypage (comme Arduino ou Raspberry Pi), des fils de connexion et un ordinateur pour la programmation.
-
2Connexion du capteur
Connectez le capteur MAX30100 à votre carte de prototypage. Reliez les broches VCC à l'alimentation (1.8V-3.3V), GND à la masse, SCL à la broche I2C de l'horloge et SDA à la broche I2C de données.
-
3Installation des bibliothèques
Téléchargez et installez les bibliothèques nécessaires pour le capteur MAX30100. Si vous utilisez Arduino, recherchez la bibliothèque 'MAX30100' dans le gestionnaire de bibliothèques et installez-la.
-
4Écriture du code
Ouvrez l'environnement de développement (IDE) de votre choix et écrivez un programme pour initialiser le capteur. Utilisez les exemples fournis avec la bibliothèque pour faciliter cette étape.
-
5Téléversement du code
Connectez votre carte de prototypage à l'ordinateur via USB. Téléversez le code que vous avez écrit pour initialiser le capteur MAX30100.
-
6Test du capteur
Une fois le code téléversé, ouvrez le moniteur série de l'IDE pour visualiser les données de fréquence cardiaque et de saturation en oxygène. Assurez-vous que le capteur est correctement positionné sur un doigt.
-
7Analyse des données
Surveillez les valeurs affichées dans le moniteur série. Vérifiez que les données sont cohérentes et que le capteur fonctionne correctement. Ajustez le code si nécessaire pour améliorer la précision.
| Poids | 0,015 kg |
|---|
