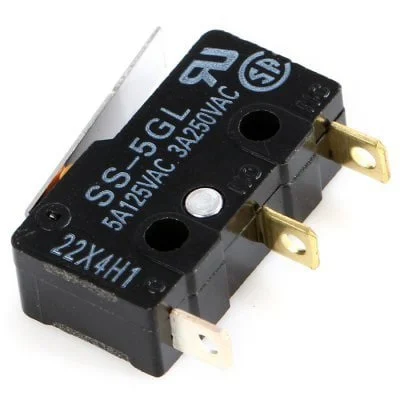

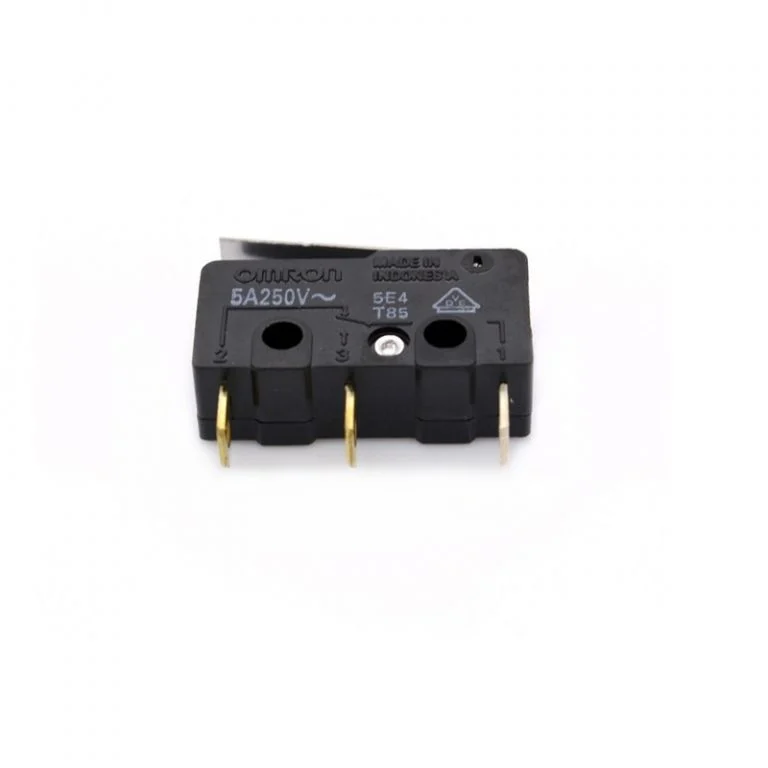

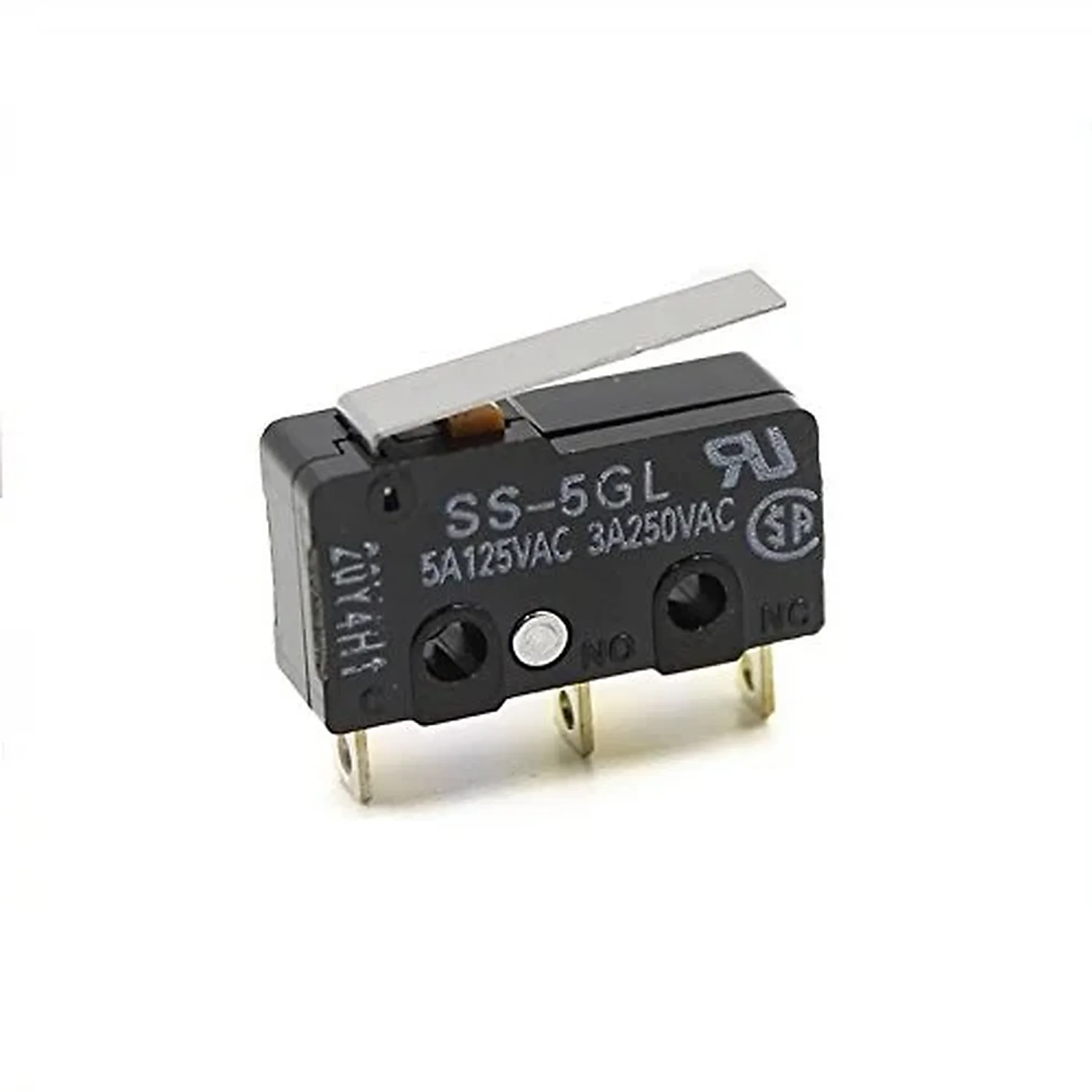

Micro interrupteur de fin de course SPDT 3 Pin 250V 5A avec bras de longueur 28mm

UGS : DCD-01-C81

En stock

Micro interrupteur SPDT 3 pin, 250V, 5A, bras 28mm, idéal pour projets électroniques. Fiabilité et performance assurées.

1,800 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
Fin de course · Levier 28 mm · SPDT

Micro interrupteur de fin de course SPDT 3 Pin 250V 5A

Un microswitch à levier qui détecte précisément qu’une partie mobile a atteint sa butée. Trois bornes COM / NO / NC pour câbler aussi bien une coupure qu’un signal de présence.

🔧 À quoi sert ce micro interrupteur de fin de course

Sur une machine à mouvement (axe CNC, chariot d’imprimante 3D, vérin, portail motorisé), il faut savoir quand l’organe arrive en bout de course. Ce micro interrupteur le fait mécaniquement : le levier de 28 mm est poussé par la pièce mobile et le contact bascule instantanément. C’est le composant de référence pour le homing d’un axe et pour les sécurités anti-dépassement, là où une détection sans contact serait moins fiable.

Pourquoi ce modèle à levier

🔀3 bornes SPDTUn commun (COM), un contact normalement ouvert (NO) et un normalement fermé (NC).
📏Levier 28 mmBras métallique long : déclenchement avec peu d’effort, large zone de contact.
250 V 5 ACalibre indiqué au boîtier, suffisant pour piloter relais ou petit moteur.
🎯Point de bascule netAction brusque (snap-action) : pas de zone morte, répétabilité fiable.
🛠️Montage par visDeux trous de fixation alignés, intégration directe sur bâti ou support.
🔁Câblage NO ou NCLe même switch sert pour un contact qui ferme ou qui ouvre au choix.

📐 Caractéristiques

TypeMicro interrupteur fin de course à levier
ConfigurationSPDT (1 commun, 2 directions)
Bornes3 broches : COM / NO / NC
ActionSnap-action (à bascule rapide)
LevierBras métallique 28 mm
Calibre indiqué250 V · 5 A
Fixation2 trous de montage
Référence interneDCD-01-C81

🧭 COM, NO, NC : comment câbler

La borne COM est commune. Au repos, elle est reliée à la borne NC (le circuit est fermé). Quand le levier est pressé, le contact bascule : COM lâche NC et se relie à NO. Pour un homing CNC, on utilise souvent COM + NC (logique « le fil se coupe quand on touche la butée ») ; pour un simple détecteur de présence, COM + NO. Le troisième contact reste libre.

🛠️ Cas d’usage concrets

Détection de position et sécurités mécaniques, sur banc didactique comme en maintenance.

🖨️ Endstop d’imprimante 3D🪛 Référence d’axe CNC🚪 Portail / volet motorisé🦾 Butée de bras robotisé🔒 Sécurité de capot / tiroir🎓 TP automatisme

👤 Pour qui ?

Ateliers fab-lab / makersÉtudiants ISET & écoles d’ingénieursTechniciens maintenanceRoboticiens

💡 Bon à savoir

Respectez le calibre marqué (250 V / 5 A) : c’est un contact de commutation, pas un interrupteur de puissance pour gros moteur. En logique faible tension (3,3 / 5 V vers une carte), câblez COM + NC ou COM + NO avec une résistance de tirage et un anti-rebond logiciel pour éviter les déclenchements parasites. C’est un détecteur de butée mécanique : pour mesurer une position continue, il faut un capteur dédié (potentiomètre, codeur).

🏁 En résumé

Le micro interrupteur de fin de course SPDT 3 Pin 250V 5A à levier 28 mm est la solution simple et robuste pour dire à une machine « tu es arrivé en butée ». Trois bornes COM/NO/NC, action franche, fixation par vis : idéal pour endstops d’imprimante 3D, références d’axe CNC et sécurités d’automatisme.

Questions fréquentes

Quel est l'usage principal de ce micro interrupteur ?

Ce micro interrupteur SPDT est conçu pour être utilisé dans divers projets électroniques. Il permet de contrôler le passage du courant dans un circuit, idéal pour des applications telles que les systèmes d'alarme, les appareils électroménagers ou les dispositifs de sécurité.

Ce micro interrupteur est-il compatible avec tous les circuits ?

Le micro interrupteur est compatible avec des circuits fonctionnant jusqu'à 250V et 5A. Assurez-vous que votre projet respecte ces spécifications pour garantir un fonctionnement optimal.

Comment installer ce micro interrupteur ?

L'installation de ce micro interrupteur est simple. Il suffit de le fixer à l'endroit souhaité et de connecter les fils aux bornes correspondantes. Veillez à respecter les polarités et à couper l'alimentation avant toute manipulation.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre emplacement. Nous nous efforçons de traiter toutes les commandes rapidement pour une satisfaction optimale.

Ce produit est-il garanti ?

Oui, ce micro interrupteur est couvert par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise installation ou une utilisation inappropriée.

Quelles sont les différences avec d'autres micro interrupteurs ?

Ce micro interrupteur se distingue par sa configuration SPDT, sa capacité à supporter 250V et 5A, ainsi que la longueur de son bras de 28mm. Ces caractéristiques le rendent particulièrement adapté pour des applications nécessitant une fiabilité et une performance élevées.

Peut-on utiliser ce micro interrupteur dans des environnements extérieurs ?

Ce micro interrupteur est principalement conçu pour des applications intérieures. Pour une utilisation en extérieur, il est conseillé de le protéger contre l'humidité et les intempéries afin d'assurer sa durabilité.

Comment installer un micro interrupteur de fin de course SPDT

Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder
Fournitures : Câbles électriques, Connecteurs
  1. 1
    Préparation de l'installation

    Avant de commencer, assurez-vous que l'alimentation électrique est coupée pour éviter tout risque d'électrocution. Rassemblez tous les outils et fournitures nécessaires, y compris le micro interrupteur, des câbles électriques et des connecteurs.

  2. 2
    Identification des bornes

    Examinez le micro interrupteur et identifiez les trois bornes : une borne commune (COM), une borne normalement ouverte (NO) et une borne normalement fermée (NC). Cela vous aidera à comprendre comment le connecter en fonction de votre projet.

  3. 3
    Dénudage des câbles

    Prenez les câbles électriques que vous allez utiliser pour la connexion. À l'aide d'une pince à dénuder, retirez environ 5 mm d'isolant à chaque extrémité des câbles pour exposer le fil nu.

  4. 4
    Connexion des câbles

    Connectez un câble à la borne commune (COM) et l'autre câble à la borne normalement ouverte (NO) ou normalement fermée (NC) selon votre besoin. Assurez-vous que les connexions sont bien serrées pour éviter tout faux contact.

  5. 5
    Fixation du micro interrupteur

    Fixez le micro interrupteur à votre châssis ou à l'emplacement prévu à l'aide de vis. Assurez-vous que le bras de 28 mm est libre de mouvement et peut être actionné sans obstruction.

  6. 6
    Test de fonctionnement

    Restaurez l'alimentation électrique et testez le fonctionnement du micro interrupteur. Actionnez le bras pour vérifier que le circuit s'ouvre ou se ferme correctement selon votre configuration.

  7. 7
    Finalisation et sécurité

    Une fois le test effectué, assurez-vous que toutes les connexions sont sécurisées et que le micro interrupteur est bien fixé. Refermez le boîtier si nécessaire et vérifiez que tout fonctionne comme prévu.

Poids0,015 kg
