Porte fusible 5X20 mm pour CI Fuse/h

UGS : DCD-01-C72

En stock

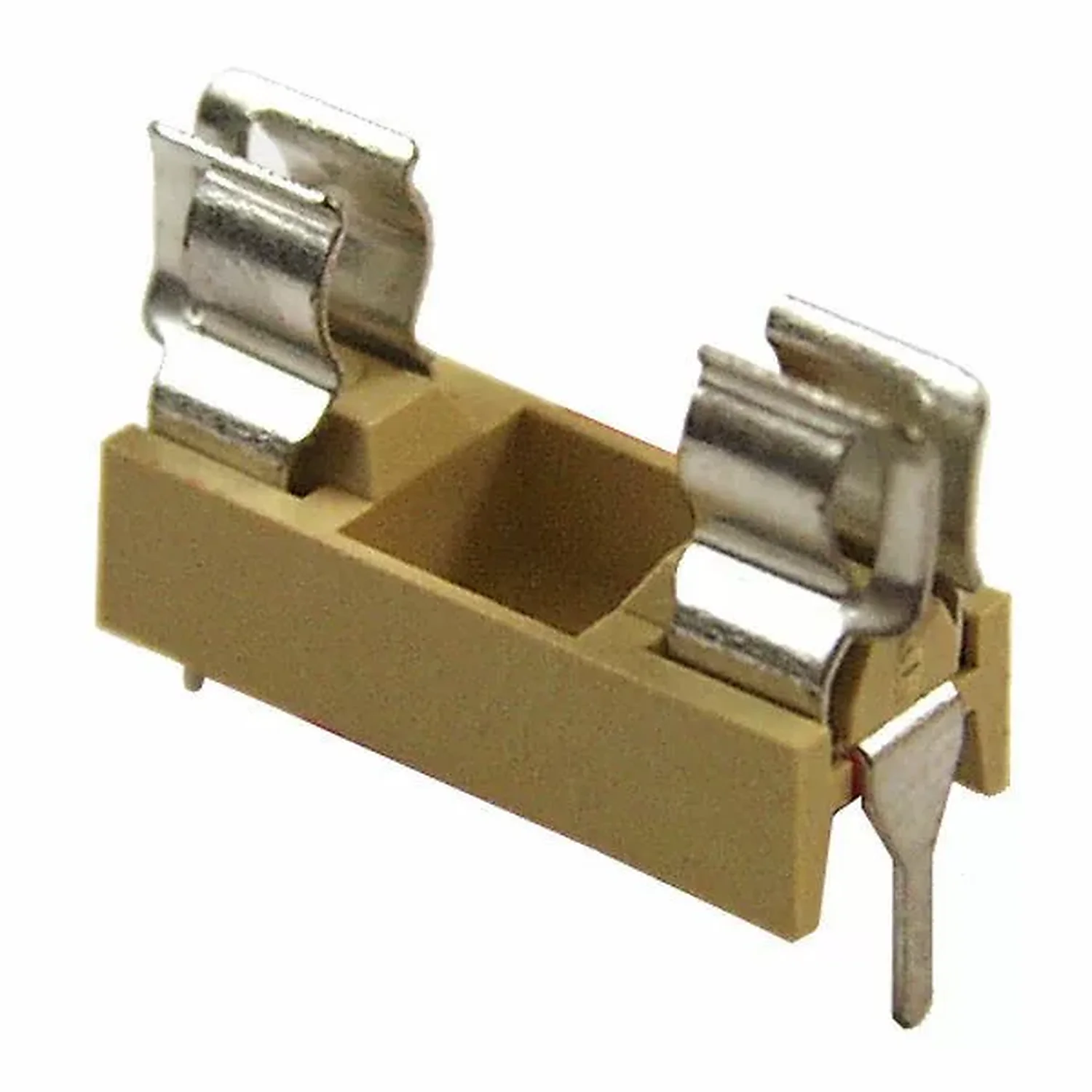

Porte fusible 5×20 mm pour CI, supporte 250V. Parfait pour projets électroniques avec dimensions standard.

1,700 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
Montage CI · Fusible 5×20 mm

Porte fusible 5×20 mm pour circuit imprimé — la protection intégrée à votre carte

Support de fusible verre ou céramique 5×20 mm à souder directement sur PCB. Le fusible reste accessible sur la carte, sans câblage volant ni connecteur externe.

🔌 Protéger un circuit imprimé sans le complexifier

Quand un montage passe du prototype à la carte finale, le fusible doit suivre. Ce porte fusible pour CI s’implante à même le PCB grâce à ses pattes traversantes : il loge un fusible cylindrique 5×20 mm standard et le maintient mécaniquement sur la carte. Plus besoin de souder le fusible en l’air ni d’ajouter un bornier — la protection contre les surintensités fait partie intégrante du circuit, remplaçable en quelques secondes.

Pourquoi ce support fusible PCB

🧩Implantation traversantePattes à souder dans des trous métallisés, fixation solide sur la carte.
🔁Fusible remplaçableLe cartouche se clipse et se retire sans dessouder quoi que ce soit.
📏Format universel 5×20Accepte les fusibles verre et céramique 5×20 mm du commerce.
🛡️Coupure netteIsole la carte dès qu’un défaut fait fondre le filament du fusible.
🪛Gain de placeEncombrement réduit comparé à un porte-fusible en ligne plus bornier.
🎓PédagogiqueIdéal en TP pour montrer une protection embarquée propre.

📐 Caractéristiques

Type de fusible acceptéCylindrique 5 × 20 mm (verre ou céramique)
Mode de montageSur circuit imprimé (CI), pattes traversantes à souder
FonctionMaintien et remplacement du fusible sur la carte
FusibleNon inclus — à choisir selon le calibre du montage
RéférenceDCD-01-C72
CatégorieFusible / protection de circuit

🧭 Pour CI ou en ligne : lequel choisir ?

Ce modèle est pensé pour le montage sur carte : on l’utilise quand la protection doit voyager avec le PCB, dans un appareil fini ou un module embarqué. Si vous devez au contraire couper un câble d’alimentation entre deux points, c’est un porte-fusible en ligne ou métallique qu’il vous faut. Choisir le bon support, c’est éviter les fils volants et garder une protection accessible.

🛠️ Où l’utiliser

Partout où un circuit imprimé doit se protéger lui-même contre une surintensité.

🔋 Étage d’alimentation sur PCB🤖 Carte de commande robotique🏭 Module d’automatisme🎓 TP d’électronique🔧 Réparation d’appareil⚡ Alimentation de banc maison

🚀 Le mettre en œuvre en 3 étapes

1. SouderInsérez les pattes dans les trous du PCB et soudez côté cuivre.
2. CalibrerChoisissez un fusible 5×20 au calibre adapté au courant du montage.
3. ClipserPlacez le fusible dans le support, la protection est active.

👤 Pour qui ?

Étudiants en électroniqueConcepteurs de cartesMakers & roboticiensTechniciens de maintenance

💡 Bon à savoir

Le porte-fusible ne protège rien à lui seul : c’est le fusible que vous y placez qui coupe le courant. Respectez le calibre adapté à votre montage — un fusible trop fort ne protège pas, un fusible trop faible saute sans raison. Vérifiez aussi que la tension et le courant du fusible choisi couvrent votre application avant de souder le support sur la carte.

🏁 En résumé

Pour intégrer une protection propre et remplaçable directement sur un circuit imprimé, ce porte fusible 5×20 mm pour CI est le bon choix : implantation traversante solide, fusible verre ou céramique accessible, encombrement minimal. La solution simple pour qu’une carte finie se protège elle-même, au meilleur prix en Tunisie.

Questions fréquentes

Quel est l'usage principal du porte fusible 5x20 mm ?

Le porte fusible 5x20 mm est utilisé pour sécuriser les circuits électroniques en permettant l'insertion de fusibles. Il protège ainsi les composants sensibles contre les surcharges et les courts-circuits.

Ce produit est-il compatible avec tous les types de fusibles ?

Oui, ce porte fusible est conçu pour accueillir des fusibles de dimensions 5x20 mm. Assurez-vous simplement que le fusible utilisé est compatible avec la tension de 250V.

Comment installer le porte fusible sur un circuit imprimé ?

L'installation du porte fusible est simple. Il suffit de le souder sur le circuit imprimé aux emplacements prévus, en veillant à respecter la polarité si nécessaire.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Vous recevrez un suivi de votre commande pour plus de précision.

Y a-t-il une garantie sur ce produit ?

Oui, le porte fusible est couvert par une garantie de 6 mois contre tout défaut de fabrication. Cela vous assure une tranquillité d'esprit lors de votre achat.

Quelles sont les différences avec d'autres porte fusibles ?

Ce porte fusible 5x20 mm se distingue par sa capacité à supporter jusqu'à 250V, ce qui le rend adapté à divers projets électroniques. D'autres modèles peuvent avoir des dimensions ou des spécifications différentes.

Peut-on utiliser ce porte fusible dans des projets professionnels ?

Oui, ce porte fusible est idéal pour des projets professionnels et amateurs. Sa conception standard et sa fiabilité en font un choix approprié pour diverses applications électroniques.
