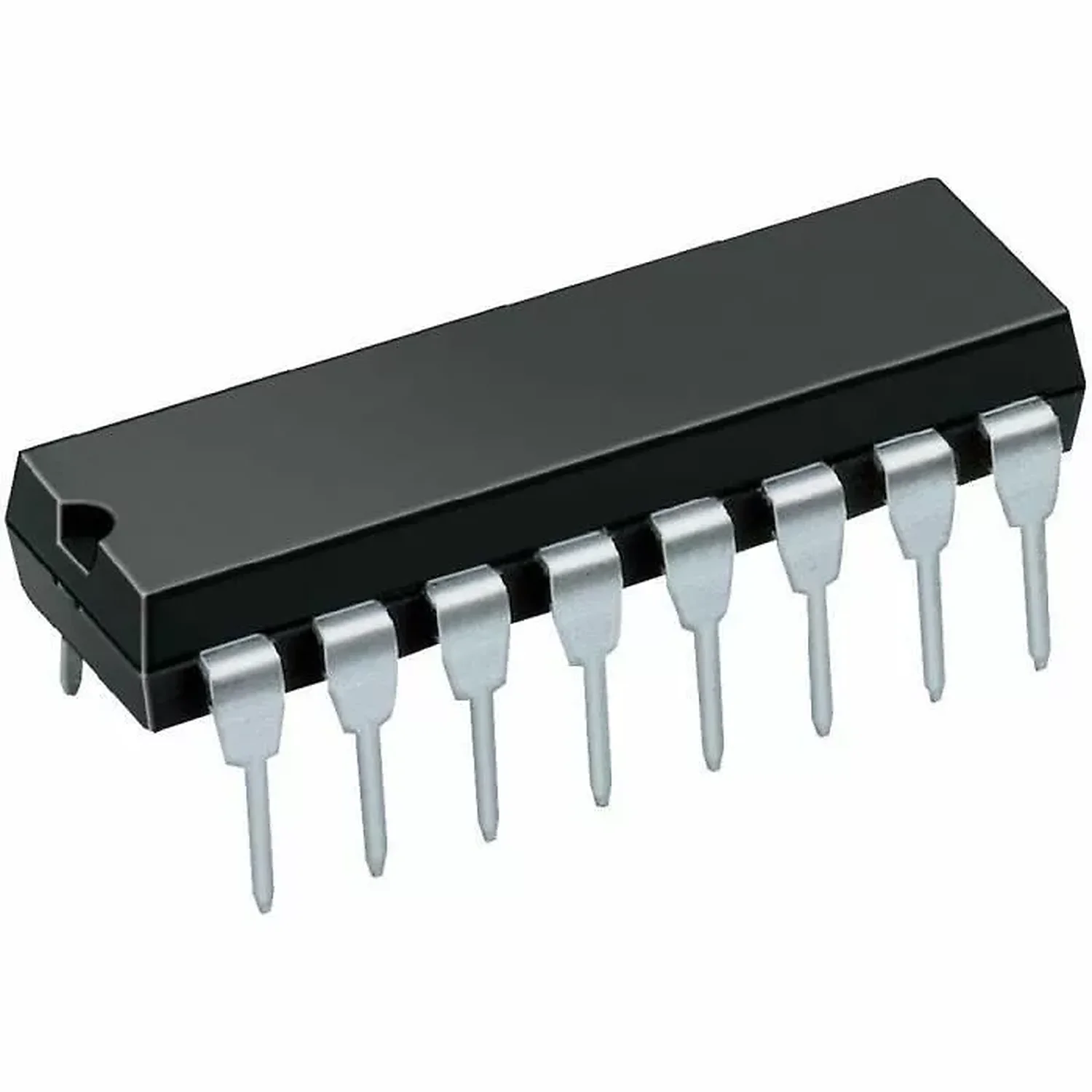

Décodeur binaire 7 segments CD4511BE DIP-16, Circuit intégré électronique

UGS : DCD-01-T106

En stock

Circuit intégré CD4511BE DIP-16 pour décodeur binaire 7 segments, tension 3V-15V, idéal projets électroniques, compatible microcontrôleurs.

1,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
CMOS · Décodeur BCD → 7 segments

CD4511BE : afficher un chiffre BCD sur un 7 segments, sans microcontrôleur

4 entrées BCD suffisent pour piloter directement un afficheur 7 segments à cathode commune, sans code ni driver externe. Sorties fortes jusqu’à 25mA. En stock à Didactico, prix Tunisie.

🔢 Qu’est-ce que le CD4511BE ?

Le CD4511BE convertit un code BCD (4 bits, valeurs 0 à 9) en signaux capables de piloter directement un afficheur 7 segments à cathode commune. Contrairement à un simple décodeur logique, ses sorties combinent la technologie CMOS avec des transistors bipolaires internes capables de fournir jusqu’à 25mA par segment — assez pour allumer directement des LED sans transistor ni driver supplémentaire.

Pourquoi choisir le CD4511BE

🔢Décodage BCD → 7 segmentsChiffres 0 à 9 directement affichés à partir de 4 bits.
💡Sorties fortes (25mA)Pilote directement des LED sans étage de puissance.
🔦Lamp Test (LT)Teste tous les segments d’un afficheur en un signal.
Blanking (BL)Éteint l’affichage sans couper l’alimentation.
🔒Latch / Strobe (LE)Mémorise une valeur BCD affichée, indépendamment de l’entrée.
🧩DIP-163 à 15V, montage standard.

📐 Caractéristiques clés

FonctionDécodeur/verrou BCD vers 7 segments
Compatibilité afficheurCathode commune uniquement
BoîtierDIP-16
Courant de sortie par segmentJusqu’à 25 mA (source)
Tension d’alimentation3 V à 15 V (essais constructeur à 5/10/15V)
Entrées de contrôleLT (test), BL (extinction), LE (mémorisation)
Entrées BCDA, B, C, D (4 bits)
Température de fonctionnement-55°C à +125°C

💡 Pourquoi ne pas piloter l’afficheur directement depuis un microcontrôleur ?

Piloter un afficheur 7 segments directement depuis un microcontrôleur demande 7 sorties (une par segment) et du code pour gérer chaque motif de chiffre. Le CD4511BE réduit ce besoin à 4 entrées BCD : le circuit fait lui-même la conversion et fournit un courant suffisant pour allumer les LED. Associé à un compteur comme le CD4520BE ou le CD40193BE, il permet de construire un afficheur numérique complet sans une seule ligne de code.

📦 Dans la boîte

Livraison standard :
  • 1× circuit intégré CD4511BE (DIP-16)
  • Conditionnement antistatique

🛠️ Ce que vous pouvez réaliser

Le CD4511BE couvre tout affichage numérique BCD, du TP étudiant au tableau de bord professionnel.

🔢 Affichage 7 segments (compteur, chrono)🌡️ Afficheur de mesure🎓 TP décodeurs numériques📊 Tableaux de bord électroniques🏭 Compteur de pièces/production⏰ Horloge/minuterie à affichage LED

🚀 Démarrer en 3 étapes

Câbler le BCDConnecter les 4 bits (A-D) du chiffre à afficher (sortie d’un compteur type CD4520 ou CD40193, ou interrupteurs).
Relier les sorties aux segmentsChaque sortie (a-g) alimente un segment via sa propre résistance de limitation de courant.
Utiliser LT/BL/LEActiver LT pour tester l’afficheur, BL pour l’éteindre, LE pour figer une valeur affichée.

👤 Pour qui ?

Étudiants en électronique numériqueEnseignants TP afficheurs 7 segmentsMakers compteurs/chronomètres DIYTechniciens maintenance tableaux de bord

💡 Bon à savoir

Le CD4511BE ne pilote que des afficheurs à cathode commune — un modèle à anode commune ne s’allumera pas correctement (il faudrait alors un CD4513 ou un étage inverseur). Chaque segment a besoin de sa propre résistance série pour limiter le courant, même si la sortie peut fournir jusqu’à 25mA.

🏁 En résumé

Le CD4511BE simplifie radicalement le pilotage d’un afficheur 7 segments à cathode commune : 4 entrées BCD suffisent, sans microcontrôleur ni calcul de motif. Un composant incontournable pour tout projet d’affichage numérique enseigné en électronique, du compteur simple au tableau de bord.

Documentation et ressources

Questions fréquentes

Comment utiliser le décodeur binaire 7 segments CD4511BE ?

Le CD4511BE est utilisé pour décoder des entrées binaires en affichage sur un écran à 7 segments. Connectez les entrées binaires aux broches correspondantes et alimentez le circuit avec une tension entre 3V et 15V pour un fonctionnement optimal.

Ce décodeur est-il compatible avec tous les microcontrôleurs ?

Oui, le CD4511BE est compatible avec la plupart des microcontrôleurs. Assurez-vous simplement que les niveaux de tension de votre microcontrôleur correspondent à ceux requis par le décodeur.

Comment installer le CD4511BE sur une carte de circuit imprimé ?

Pour installer le CD4511BE, insérez le circuit intégré dans le support DIP-16 sur votre carte de circuit imprimé. Veillez à respecter l'orientation des broches pour éviter des courts-circuits.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison en Tunisie pour le décodeur binaire CD4511BE est généralement rapide, avec un délai de 3 à 5 jours ouvrables selon votre localisation.

Quelle est la garantie offerte sur le CD4511BE ?

Le décodeur binaire CD4511BE est couvert par une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le CD4511BE et d'autres décodeurs similaires ?

Le CD4511BE se distingue par sa capacité à fonctionner avec une large plage de tensions (3V-15V) et sa compatibilité avec divers microcontrôleurs, ce qui le rend polyvalent pour différents projets électroniques.

Puis-je utiliser ce décodeur pour des affichages à LED ?

Oui, le CD4511BE est conçu pour piloter des affichages à 7 segments, y compris ceux à LED. Assurez-vous que les segments sont correctement connectés pour un affichage optimal.

Comment utiliser le décodeur binaire 7 segments CD4511BE

Temps total : 15 min

Outils nécessaires : Fer à souder, Pince à dénuder, Multimètre
Fournitures : Circuit imprimé, Fils de connexion, Alimentation 3V-15V
  1. 1
    Étape 1 : Préparation du circuit imprimé

    Commencez par préparer votre circuit imprimé en vous assurant qu'il est propre et exempt de poussière. Identifiez l'emplacement où vous allez souder le CD4511BE, en vérifiant l'orientation du circuit intégré pour respecter le repère de la broche.

  2. 2
    Étape 2 : Insérer le CD4511BE

    Insérez le circuit intégré CD4511BE dans le circuit imprimé. Assurez-vous que les broches sont correctement alignées avec les pistes du circuit imprimé. Vérifiez une nouvelle fois l'orientation pour éviter toute erreur.

  3. 3
    Étape 3 : Soudage des broches

    Utilisez le fer à souder pour souder chaque broche du CD4511BE sur le circuit imprimé. Veillez à ne pas créer de courts-circuits entre les broches. Laissez refroidir le circuit après avoir terminé le soudage.

  4. 4
    Étape 4 : Connexion de l'alimentation

    Connectez l'alimentation entre 3V et 15V aux broches d'alimentation du CD4511BE. Vérifiez la polarité et assurez-vous que les connexions sont sécurisées. Utilisez un multimètre pour confirmer que la tension est correcte.

  5. 5
    Étape 5 : Raccordement des entrées

    Raccordez les entrées binaires (A, B, C, D) aux broches correspondantes du CD4511BE. Utilisez des fils de connexion pour relier ces entrées à votre microcontrôleur ou à un autre circuit de commande.

  6. 6
    Étape 6 : Raccordement des sorties 7 segments

    Connectez les sorties du CD4511BE aux segments du display 7 segments. Assurez-vous que chaque segment est correctement relié pour afficher les chiffres de 0 à 9. Vérifiez les connexions avec un multimètre.

  7. 7
    Étape 7 : Test du circuit

    Alimentez le circuit et testez les entrées binaires pour vérifier que le décodeur fonctionne correctement. Modifiez les entrées et observez les segments du display 7 segments pour confirmer qu'ils s'allument comme prévu.

Poids0,05 kg
