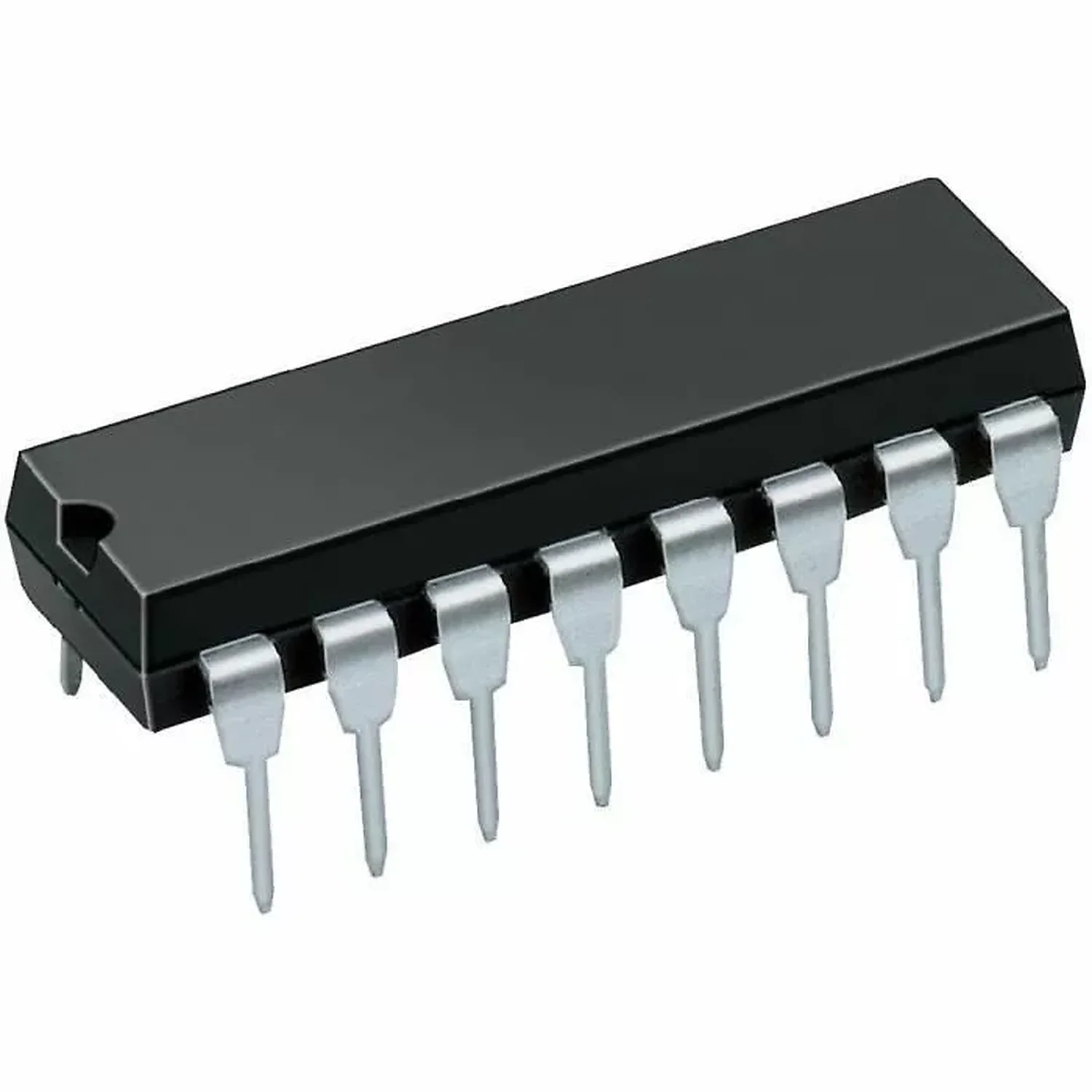

Circuit intégré CD40193 4 bits 3V-15V – Composant électronique essentiel

UGS : DCD-01-T104

En stock

Circuit CD40193, 4 bits, 3V-15V, idéal pour projets électroniques. Compatible systèmes divers. Composant essentiel pour intégration.

2,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
CMOS · Compteur 4 bits bidirectionnel

CD40193BE : compter en avant ET en arrière, avec préréglage

Un compteur binaire 4 bits à double horloge (montée/descente), préchargeable et cascadable, dans un seul DIP-16. Idéal pour tout réglage +/- ou encodeur rotatif. Prix Tunisie, en stock à Didactico.

↕️ Qu’est-ce que le CD40193BE ?

Le CD40193BE est un compteur binaire synchrone 4 bits qui peut compter en incrémentation ou en décrémentation selon l’horloge utilisée : deux entrées d’horloge séparées, CLOCK UP et CLOCK DOWN. Il dispose aussi d’entrées de préchargement (jam inputs) pour forcer une valeur de départ, d’un RESET général et de sorties CARRY/BORROW dédiées pour le chaînage de plusieurs boîtiers.

⭐ Pourquoi choisir le CD40193BE

↕️Comptage bidirectionnelDeux horloges séparées : montée et descente.
🎯Préchargement (PRESET)Démarrer le comptage à une valeur choisie, pas seulement à zéro.
🔗Sorties CARRY / BORROWPour cascader plusieurs compteurs sans logique externe.
🔄RESET asynchrone généralRemise à zéro immédiate de tout le compteur.
🔋3V à 18VLarge plage d’alimentation.
🧩DIP-1616 broches standard, montage facile.

📐 Caractéristiques clés

FonctionCompteur binaire synchrone 4 bits up/down
BoîtierDIP-16
Tension d’alimentation3 V à 18 V
Entrées horlogeCLOCK UP, CLOCK DOWN (séparées)
Préchargement4 entrées jam + PRESET ENABLE
SortiesQ1-Q4 + CARRY + BORROW
CascadeCARRY→CLOCK UP, BORROW→CLOCK DOWN suivant
Température de fonctionnement-55°C à +125°C

↕️ Pourquoi deux horloges plutôt qu’une seule + un signal de sens ?

Contrairement à un compteur mono-horloge qui nécessite un signal supplémentaire pour indiquer le sens (haut/bas), le CD40193BE sépare physiquement CLOCK UP et CLOCK DOWN. Cela simplifie le câblage avec des interfaces mécaniques comme un encodeur rotatif ou deux boutons-poussoirs indépendants (« + » / « – »), sans logique de sélection de sens à ajouter au montage.

📦 Dans la boîte

Livraison standard :
  • 1× circuit intégré CD40193BE (DIP-16)
  • Conditionnement antistatique

🛠️ Ce que vous pouvez réaliser

Le CD40193BE couvre tout besoin de comptage bidirectionnel, avec ou sans microcontrôleur.

🎛️ Compteur haut/bas (encodeur rotatif)➕➖ Réglage de valeur📍 Compteur de position🎓 TP compteurs bidirectionnels🔗 Cascade multi-étages➗ Diviseur de fréquence programmable

🚀 Démarrer en 3 étapes

Choisir le sensAppliquer l’horloge sur CLOCK UP pour incrémenter, ou CLOCK DOWN pour décrémenter (l’autre entrée reste haute).
Précharger si besoinPlacer une valeur sur les entrées jam et activer PRESET ENABLE pour démarrer ailleurs qu’à zéro.
CascaderRelier CARRY à l’entrée CLOCK UP du compteur suivant (et BORROW à CLOCK DOWN) pour étendre au-delà de 4 bits.

👤 Pour qui ?

Étudiants en logique séquentielleEnseignants TP compteurs bidirectionnelsMakers interfaces encodeur/boutonsIngénieurs systèmes de comptage industriels

💡 Bon à savoir

Sur le CD40193BE, l’entrée d’horloge non utilisée (UP ou DOWN) doit rester au niveau haut, sinon le comptage ne fonctionnera pas correctement — une erreur de câblage fréquente au premier montage. Ce circuit ne décode pas l’affichage : associez-le à un CD4511 pour piloter un afficheur 7 segments.

🏁 En résumé

Le CD40193BE offre un comptage binaire 4 bits complet — montée, descente, préchargement et cascade — dans un seul DIP-16. Un choix pertinent pour toute interface de réglage ou compteur bidirectionnel, du TP étudiant au prototype industriel.

Documentation et ressources

Questions fréquentes

Quel est l'usage principal du circuit intégré CD40193 ?

Le circuit intégré CD40193 est utilisé pour des applications numériques, notamment dans les compteurs et les systèmes de contrôle. Il permet de gérer des données sur 4 bits, ce qui le rend idéal pour divers projets électroniques.

Avec quels systèmes le CD40193 est-il compatible ?

Le CD40193 fonctionne avec des tensions de 3V à 15V, ce qui le rend compatible avec une grande variété de systèmes électroniques, y compris les microcontrôleurs et autres circuits logiques.

Comment installer le CD40193 dans un projet ?

Pour installer le CD40193, il est essentiel de le souder correctement sur une carte de circuit imprimé. Assurez-vous de respecter les connexions des broches selon le schéma de votre projet pour garantir un fonctionnement optimal.

Quelles sont les options de livraison disponibles en Tunisie ?

Nous proposons plusieurs options de livraison en Tunisie, incluant la livraison standard et express. Les délais de livraison varient selon la méthode choisie, mais vous serez informé de l'estimation lors de votre commande.

Le CD40193 est-il garanti ?

Oui, le circuit intégré CD40193 est couvert par une garantie de conformité. Si vous rencontrez des problèmes liés à un défaut de fabrication, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences entre le CD40193 et d'autres circuits intégrés similaires ?

Le CD40193 se distingue par sa capacité à gérer 4 bits et sa plage de tension de 3V à 15V. D'autres circuits peuvent avoir des spécifications différentes, comme le nombre de bits ou la tension de fonctionnement, ce qui peut influencer leur utilisation dans vos projets.

Comment utiliser le circuit intégré CD40193

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre, Plaque d'essai
Fournitures : Circuit intégré CD40193, Fils de connexion, Alimentation 3V-15V
  1. 1
    Préparation de la plaque d'essai

    Commencez par préparer votre plaque d'essai. Assurez-vous qu'elle est propre et exempte de débris. Placez le circuit intégré CD40193 sur la plaque d'essai en alignant les broches avec les pistes de connexion.

  2. 2
    Connexion de l'alimentation

    Connectez l'alimentation entre 3V et 15V aux broches d'alimentation du CD40193. Assurez-vous de respecter la polarité : la broche VDD doit être connectée à l'alimentation positive et la broche VSS à la masse.

  3. 3
    Raccordement des entrées et sorties

    Identifiez les broches d'entrée et de sortie du CD40193. Connectez les dispositifs que vous souhaitez contrôler (comme des LED ou des interrupteurs) aux broches appropriées. Utilisez des fils de connexion pour établir ces connexions.

  4. 4
    Vérification des connexions

    Avant d'alimenter le circuit, vérifiez toutes les connexions avec un multimètre. Assurez-vous qu'il n'y a pas de court-circuit et que toutes les connexions sont correctes. Cela évitera d'endommager le circuit intégré.

  5. 5
    Mise sous tension

    Alimentez le circuit en mettant sous tension l'alimentation. Observez le comportement du CD40193 et vérifiez que les sorties réagissent comme prévu en fonction des entrées. Utilisez un multimètre pour mesurer les tensions aux sorties.

  6. 6
    Test des fonctionnalités

    Testez les différentes fonctionnalités du CD40193 en modifiant les entrées. Assurez-vous que le circuit fonctionne correctement et que les sorties changent en fonction des entrées. Notez tout comportement inattendu.

  7. 7
    Finalisation et documentation

    Une fois que vous avez terminé vos tests, documentez vos connexions et les résultats obtenus. Cela vous aidera pour de futurs projets et pour d'éventuelles améliorations.
