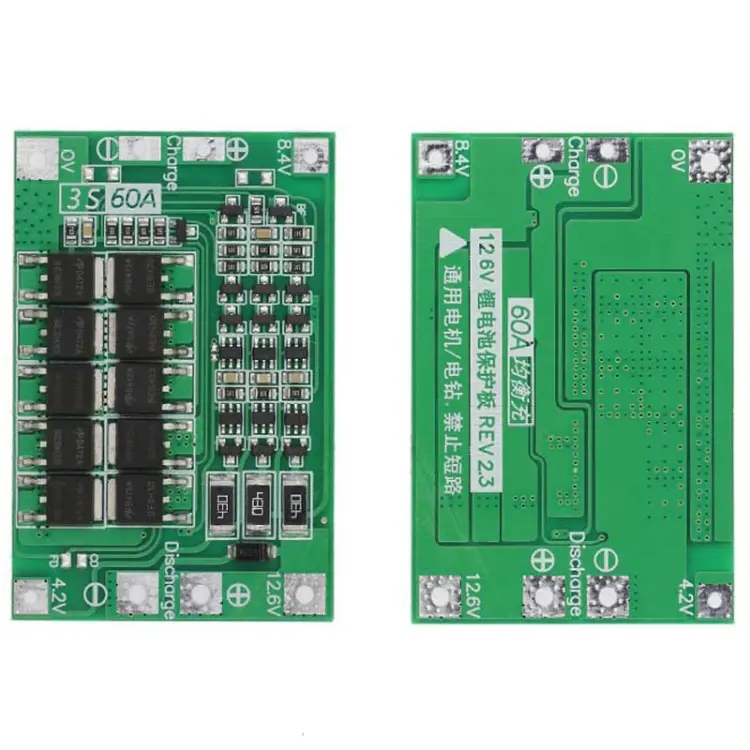

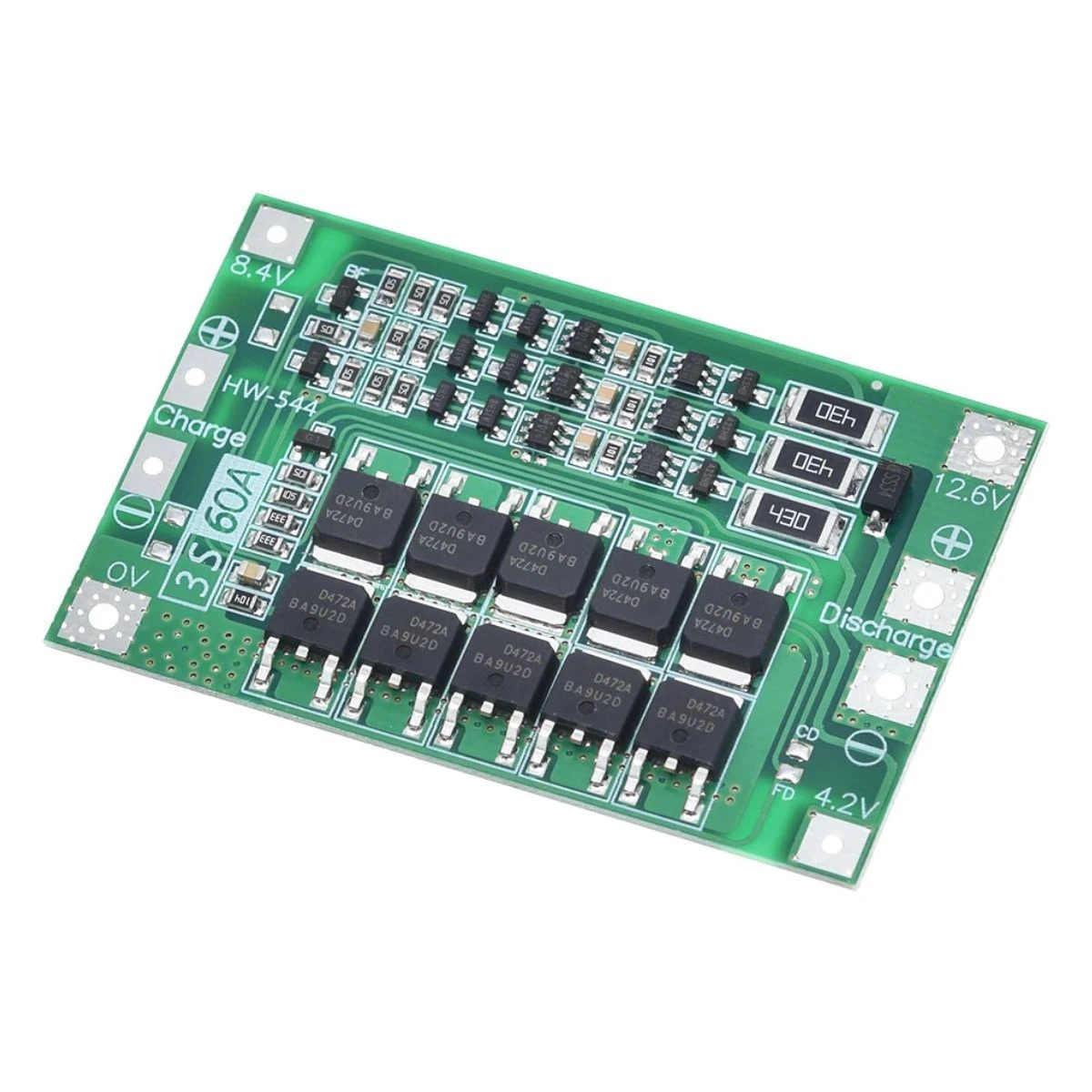

Carte Protection batterie lithium BMS 3S 18650 11.1V/12.6V 60A (version améliorée)

Présentation de la Carte BMS 3S 60A Version Améliorée

La carte protection batteries lithium 3S 18650 11.1V/12.6V 60A version améliorée est un module BMS (Battery Management System) de nouvelle génération conçu pour offrir une gestion optimale et une protection renforcée de vos packs batteries lithium-ion composés de 3 cellules en série (3S). Cette version améliorée se distingue de la version standard par des composants de meilleure qualité une dissipation thermique optimisée une résistance interne réduite et des seuils de protection plus précis garantissant des performances supérieures et une fiabilité accrue dans toutes les conditions d’utilisation.

Capable de gérer un courant de décharge continu allant jusqu’à 60A cette carte BMS constitue le choix idéal pour les applications haute puissance nécessitant une alimentation 12V lithium sûre et performante.

Qu’est-ce qui rend cette version améliorée supérieure ?

1. MOSFET de puissance optimisés

La version améliorée utilise des MOSFET de puissance de grade supérieur avec une résistance à l’état passant (RDS(on)) significativement plus faible que la version standard. Cette amélioration se traduit par :

• Moins de pertes énergétiques lors du passage du courant
• Moins d’échauffement de la carte même à pleine charge
• Meilleure efficacité globale du pack batterie
• Courant de décharge réel de 60A maintenu durablement sans dégradation thermique

2. PCB renforcé et pistes élargies

Le circuit imprimé de cette version améliorée bénéficie de :

• Pistes en cuivre épaissies (2oz ou plus) pour supporter les courants élevés sans échauffement excessif
• Soudures renforcées sur les points de connexion critiques
• Vernis de protection amélioré résistant mieux à l’humidité et aux contraintes mécaniques
• Disposition optimisée des composants pour une meilleure dissipation thermique naturelle

3. Composants de protection de précision

Les circuits de surveillance et de protection utilisent des composants de tolérance serrée offrant :

• Seuils de tension plus précis (±25mV au lieu de ±50mV sur la version standard)
• Temps de réaction plus rapide en cas de court-circuit ou de surintensité
• Détection plus fiable des conditions de surcharge et de décharge profonde
• Consommation au repos encore plus faible préservant la charge du pack pendant le stockage

4. Circuit d’équilibrage amélioré

Le système d’équilibrage de cette version bénéficie de :

• Courant d’équilibrage supérieur permettant un rééquilibrage plus rapide des cellules
• Précision d’équilibrage accrue pour une tension parfaitement uniforme entre les cellules
• Composants de dissipation mieux dimensionnés pour un équilibrage sûr et efficace

Protection complète à 360° de votre pack batterie

La carte BMS 3S 60A version améliorée intègre cinq niveaux de protection fonctionnant simultanément en permanence :

Protection contre la surcharge (OVP – Over Voltage Protection)

Chaque cellule est surveillée individuellement. Dès qu’une cellule atteint 4.25V ± 0.025V le circuit de charge est instantanément coupé. La charge reprend automatiquement lorsque la tension redescend sous le seuil de sécurité par hystérésis.

Pourquoi c’est crucial : une cellule lithium-ion chargée au-delà de 4.3V entre dans une zone d’instabilité chimique pouvant provoquer un gonflement un emballement thermique voire un incendie.

Protection contre la décharge profonde (UVP – Under Voltage Protection)

Lorsque la tension d’une cellule descend sous 2.8V ± 0.05V la sortie est automatiquement coupée pour empêcher tout dommage irréversible à la cellule.

Pourquoi c’est crucial : une décharge en dessous de 2.5V provoque la dissolution du collecteur de curant de l’anode créant des micro-courts-circuits internes permanents qui détruisent la cellule.

Protection contre les surintensités (OCP – Over Current Protection)

Si le courant de décharge dépasse 60A la carte coupe la sortie en quelques millisecondes protégeant les cellules et le câblage contre les dommages thermiques.

Protection contre les courts-circuits (SCP – Short Circuit Protection)

En cas de court-circuit accidentel la carte réagit en moins de 100 microsecondes coupant instantanément tout flux de courant. Cette réactivité exceptionnelle de la version améliorée est cruciale pour éviter les situations dangereuses.

Protection thermique intégrée

La version améliorée intègre une surveillance thermique des MOSFET de puissance. Si la température dépasse le seuil de sécurité le courant est progressivement réduit puis coupé si nécessaire garantissant un fonctionnement sûr dans toutes les conditions ambiantes.

Fonction d’équilibrage avancé

L’équilibrage des cellules est la fonction qui différencie un BMS de qualité d’un simple circuit de protection. La version améliorée de cette carte BMS 3S 60A intègre un système d’équilibrage passif perfectionné.

Principe de fonctionnement

Pendant la charge lorsqu’une cellule atteint sa tension maximale avant les autres le circuit d’équilibrage dévie une partie du courant de charge de cette cellule à travers une résistance de dissipation. Les autres cellules continuent de se charger normalement jusqu’à atteindre à leur tour la tension maximale.

Avantages de l’équilibrage amélioré

• Capacité utilisable maximisée : 100% de la capacité théorique du pack est accessible
• Vieillissement uniforme : toutes les cellules vieillissent au même rythme
• Durée de vie prolongée : jusqu’à 800 à 1000 cycles de charge/décharge
• Sécurité renforcée : aucune cellule ne risque d’être surchargée ou sur-déchargée individuellement
• Performance constante : le pack maintient ses caractéristiques nominales plus longtemps

Spécifications de tension du pack 3S

Applications optimales de la version améliorée

Mobilité électrique haute performance

• Vélos électriques (e-bikes) avec moteurs jusqu’à 750W
• Trottinettes électriques haute vitesse
• Skateboards électriques avec moteurs brushless
• Karts électriques et véhicules légers
• Fauteuils roulants électriques

Systèmes d’énergie autonomes

• Stations solaires portables avec panneaux 12V
• Alimentations de secours (UPS) pour équipements critiques
• Systèmes domotiques autonomes
• Éclairage LED solaire professionnel
• Stations de recharge USB portables haute capacité

Audio portable haute puissance

• Enceintes Bluetooth de forte puissance (>50W)
• Systèmes de sonorisation portables pour événements
• Amplificateurs guitare portables
• Mégaphones et systèmes d’annonces mobiles

Robotique et drones

• Robots mobiles Arduino et Raspberry Pi haute autonomie
• Plateformes robotiques avec moteurs puissants
• Drones terrestres et aquatiques
• Systèmes embarqués autonomes IoT

Outillage et équipements portables

• Outils électriques DIY sur batterie
• Aspirateurs portables puissants
• Perceuses et visseuses personnalisées
• Équipements de camping alimentés en 12V

Guide d’installation détaillé

Schéma de câblage

    Cellule 1         Cellule 2         Cellule 3
   ┌───────┐         ┌───────┐         ┌───────┐
   │ 18650 │         │ 18650 │         │ 18650 │
   │  3.7V │         │  3.7V │         │  3.7V │
   └──┬──┬─┘         └──┬──┬─┘         └──┬──┬─┘
      │  │               │  │               │  │
      -  +               -  +               -  +
      │  │               │  │               │  │
      │  └───────────────┘  └───────────────┘  │
      │        B1               B2              │
      │         │                │               │
      B-        │                │              B+
      │         │                │               │
  ┌───┴─────────┴────────────────┴───────────────┴───┐
  │          CARTE BMS 3S 60A VERSION AMÉLIORÉE       │
  │                  avec équilibrage                  │
  └───┬──────────────────────────────────────────┬───┘
      │ P-                                       │ P+
      │                                          │
 Sortie (-)                                 Sortie (+)
 vers charge/chargeur                  vers charge/chargeur

Procédure pas à pas

Étape 1 – Préparation des cellules
Sélectionnez 3 cellules 18650 de même marque même modèle et même capacité. Vérifiez au multimètre que leurs tensions sont identiques (écart maximal de 0.05V). Si nécessaire pré-chargez ou pré-déchargez les cellules individuellement pour les égaliser.

Étape 2 – Assemblage du pack
Assemblez les 3 cellules en série en utilisant des bandes de nickel soudées par points (méthode recommandée) ou des supports de cellules à ressort pour un montage démontable.

Étape 3 – Connexion du BMS
Connectez les fils d’équilibrage dans l’ordre suivant impérativement :

1. B- en premier (borne négative de la cellule 1)
2. B1 (jonction cellule 1+ / cellule 2-)
3. B2 (jonction cellule 2+ / cellule 3-)
4. B+ en dernier (borne positive de la cellule 3)

Étape 4 – Connexion de la sortie
Reliez P- et P+ aux fils de sortie vers votre charge et/ou votre chargeur.

Étape 5 – Vérification finale
Mesurez la tension entre P+ et P- avec un multimètre. Vous devez obtenir une tension comprise entre 9V et 12.6V selon l’état de charge des cellules.

Conseils avancés pour la version améliorée

Optimisation thermique

• Bien que la version améliorée chauffe moins que la version standard ajoutez une plaque d’aluminium ou un pad thermique sous la carte pour les applications à courant continu élevé
• Prévoyez une ventilation dans le boîtier du pack batterie
• Ne dépassez pas 40A en continu prolongé sans refroidissement actif

Sélection des cellules recommandées pour 60A

Pour exploiter pleinement les 60A de cette carte les cellules doivent supporter individuellement un courant de décharge élevé :

Important : pour atteindre 60A avec 3 cellules en série chaque cellule doit supporter au minimum 20A en continu. Pour les applications dépassant 20A par cellule envisagez une configuration 3S2P (6 cellules) ou 3S3P (9 cellules) pour répartir le courant.

Chargeur compatible

• Utilisez exclusivement un chargeur CC/CV 12.6V spécifique lithium-ion 3S
• Courant de charge recommandé : 0.5C à 1C (soit 1.5A à 3A pour des cellules de 3000mAh)
• Ne dépassez jamais le courant de charge maximal supporté par la carte (typiquement 10A)

La référence en protection batterie lithium

La carte protection batteries lithium 3S 18650 11.1V/12.6V 60A version améliorée représente le meilleur choix pour quiconque exige fiabilité sécurité et performance maximale de ses packs batteries lithium. Ses MOSFET optimisés son PCB renforcé ses protections précises et son équilibrage perfectionné en font un produit de qualité supérieure adapté aux projets les plus exigeants.

Commandez dès maintenant votre carte BMS 3S 60A version améliorée et construisez des packs batteries lithium haute performance en toute sécurité !

Tableau des caractéristiques techniques
