Module GY-PCM5102 I2S IIS

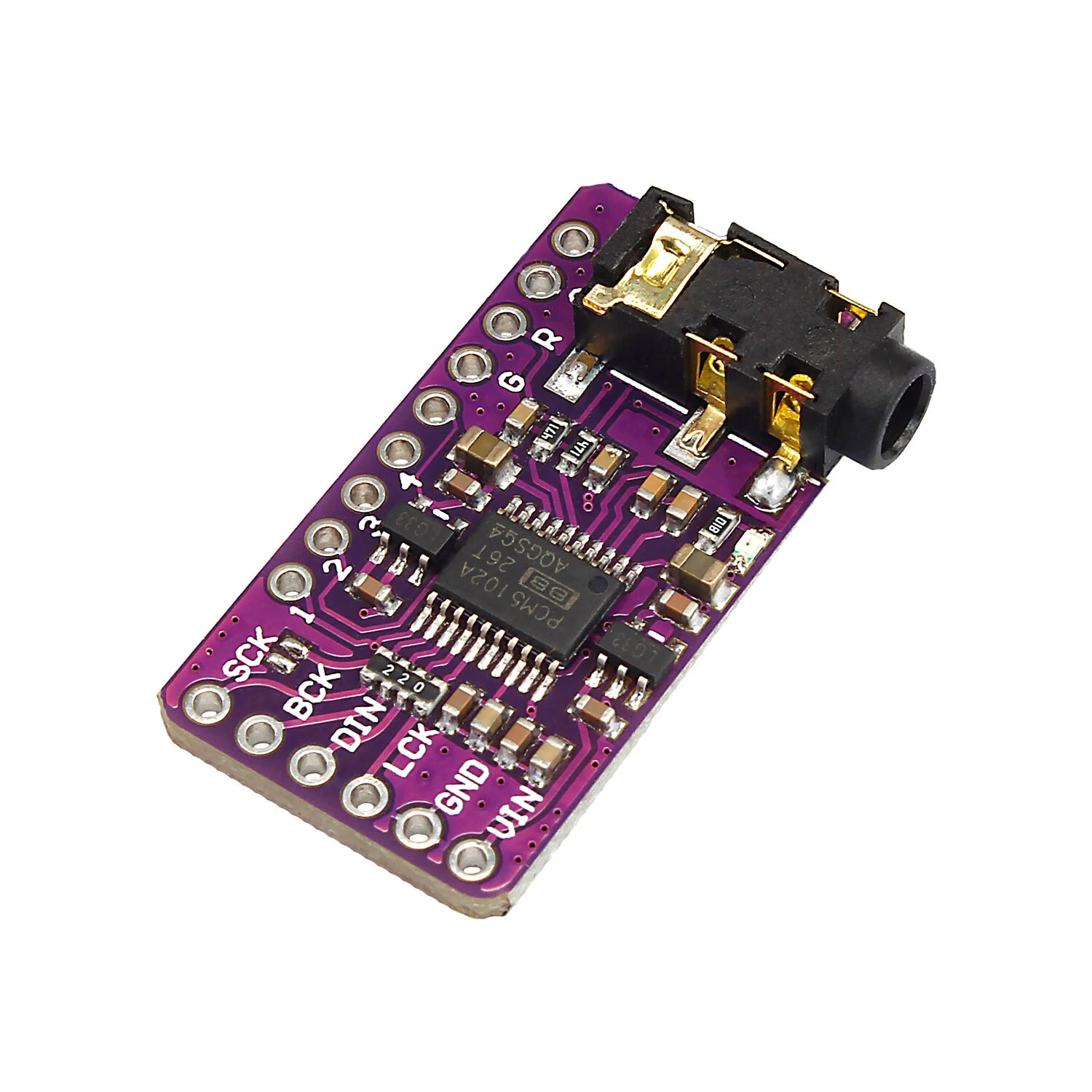

Présentation du Module GY-PCM5102 I2S IIS

Le module GY-PCM5102 I2S IIS est un convertisseur numérique-analogique audio (DAC) haute fidélité basé sur la puce PCM5102A de Texas Instruments. Ce module compact et performant permet de convertir un signal audio numérique transmis via le protocole I2S (Inter-IC Sound, aussi noté IIS) en un signal analogique stéréo de qualité exceptionnelle. Grâce à sa résolution de 32 bits et sa capacité à traiter des fréquences d’échantillonnage allant jusqu’à 384 kHz, le module GY-PCM5102 offre une reproduction sonore cristalline rivalisant avec les équipements audio professionnels haut de gamme.

Qu’est-ce que l’interface I2S (IIS) ?

Le protocole I2S (Inter-IC Sound) est un standard de communication série développé par Philips (aujourd’hui NXP) spécifiquement pour le transfert de données audio numériques entre circuits intégrés. Contrairement aux interfaces analogiques classiques l’I2S transporte le signal sous forme entièrement numérique garantissant une transmission sans perte de qualité ni introduction de bruit parasite.

L’interface I2S utilise trois lignes principales :

• BCK (Bit Clock) : horloge de synchronisation des bits
• LRCK (Left/Right Clock) : sélection du canal gauche ou droit (aussi appelé Word Select)
• DIN (Data In) : données audio numériques sérialisées

Cette architecture simple et efficace permet une intégration aisée avec de nombreux microcontrôleurs et cartes de développement supportant nativement le protocole I2S comme l’ESP32 le Raspberry Pi et certaines cartes STM32 et FPGA.

Pourquoi choisir le module GY-PCM5102 ?

1. Qualité audio exceptionnelle

Le cœur du module est la puce PCM5102A de Texas Instruments reconnue dans l’industrie audio pour ses performances remarquables. Avec un rapport signal sur bruit (SNR) de 112 dB et une distorsion harmonique totale (THD) de -93 dB ce DAC produit un son d’une pureté impressionnante. Chaque nuance musicale est restituée avec fidélité et transparence que ce soit pour de la musique classique du jazz des effets sonores ou de la voix.

2. Résolution 32 bits / 384 kHz

Le module GY-PCM5102 supporte une résolution allant jusqu’à 32 bits avec des fréquences d’échantillonnage de 8 kHz à 384 kHz. Cette capacité dépasse largement la qualité CD standard (16 bits / 44.1 kHz) et permet la lecture de fichiers audio haute résolution Hi-Res Audio aux formats FLAC WAV AIFF et DSD.

3. Sortie analogique stéréo avec jack 3.5mm

Le module dispose d’une sortie audio stéréo directement accessible via un connecteur jack 3.5mm soudé sur la carte. Vous pouvez brancher immédiatement un casque audio des enceintes amplifiées ou un amplificateur externe sans aucun circuit supplémentaire. Le module intègre un filtre de sortie et un étage de découplage optimisés pour délivrer un signal analogique propre et stable.

4. Alimentation simple et flexible

Le GY-PCM5102 fonctionne avec une alimentation unique de 3.3V ou 5V grâce à son régulateur de tension intégré. Cette flexibilité le rend directement compatible avec les niveaux logiques des microcontrôleurs courants sans nécessiter de convertisseur de niveau externe.

5. Intégration facile et compacte

Avec ses dimensions réduites et son connecteur à broches au pas standard de 2.54mm le module s’intègre parfaitement sur une breadboard un circuit imprimé ou dans un boîtier de projet. Son brochage simple et bien documenté facilite la connexion même pour les débutants.

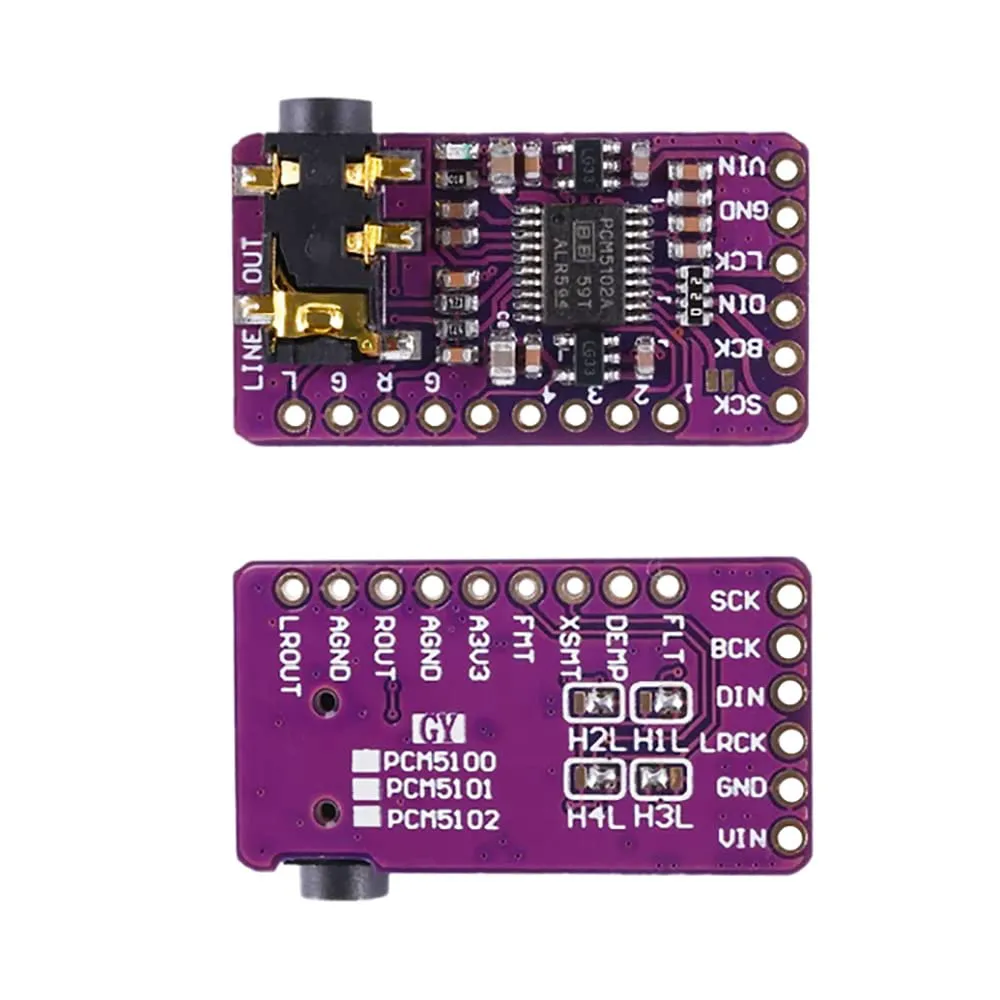

Brochage du Module GY-PCM5102

Le module GY-PCM5102 possède les broches suivantes :

┌─────────────────────────────────────────┐
│           MODULE GY-PCM5102             │
│                                         │
│  VCC ──── Alimentation (3.3V ou 5V)     │
│  GND ──── Masse                         │
│  BCK ──── Bit Clock (horloge bits)      │
│  DIN ──── Data In (données audio)       │
│  LRCK ─── Left/Right Clock (Word Sel.)  │
│  SCK ──── System Clock (Master Clock)   │
│  FLT ──── Filter Select                 │
│  DMP ──── De-emphasis Control           │
│  FMT ──── Audio Format Select           │
│  XMT ──── Mute Control                  │
│                                         │
│  [====] Sortie Jack 3.5mm Stéréo        │
└─────────────────────────────────────────┘

Applications du Module GY-PCM5102 I2S

Le module GY-PCM5102 I2S IIS est parfaitement adapté à une multitude de projets et d’applications :

Audio et musique

• Lecteur audio Hi-Res avec ESP32 ou Raspberry Pi
• Streamer audio WiFi/Bluetooth pour diffusion musicale sans fil
• Radio Internet avec affichage et contrôle tactile
• Platine de lecture de fichiers FLAC WAV MP3 depuis carte SD
• Synthétiseur musical numérique et boîte à rythmes
• Système multiroom audio connecté

Projets ESP32

• Web Radio ESP32 : l’ESP32 dispose d’une interface I2S native parfaitement compatible avec le GY-PCM5102
• Assistant vocal avec synthèse vocale Text-to-Speech
• Lecteur de podcasts autonome connecté en WiFi
• Système d’annonces vocales pour domotique et automatisation

Projets Raspberry Pi

• DAC externe haute qualité pour Raspberry Pi (alternative aux DAC HAT)
• Serveur audio Volumio/Moode pour audiophiles
• Station météo parlante avec annonces vocales
• Système de sonorisation événementiel compact

Instrumentation et recherche

• Générateur de signaux audio programmable
• Analyseur de spectre avec sortie calibrée
• Banc de test audio pour caractérisation de haut-parleurs et microphones
• Sonification de données scientifiques

Éducation et prototypage

• Travaux pratiques en traitement numérique du signal (TNS/DSP)
• Apprentissage du protocole I2S et de la conversion numérique-analogique
• Projets de fin d’études en électronique et informatique embarquée
• Ateliers makers et hackathons

Guide de connexion avec ESP32

L’ESP32 est le compagnon idéal du module GY-PCM5102 grâce à son interface I2S matérielle intégrée. Voici le câblage recommandé :

Cette configuration utilise le mode I2S standard avec horloge système automatique (SCK à GND). Le module est immédiatement opérationnel avec les bibliothèques audio Arduino pour ESP32 comme ESP8266Audio ou Arduino-audio-tools.

Guide de connexion avec Raspberry Pi

Après configuration du fichier /boot/config.txt avec le device tree overlay hifiberry-dac le Raspberry Pi reconnaît le GY-PCM5102 comme carte son I2S et permet la lecture audio haute qualité via les logiciels comme Volumio Moode Audio VLC ou MPD.

Conseils d’utilisation et bonnes pratiques

Alimentation

• Privilégiez une alimentation stable et filtrée pour minimiser le bruit sur la sortie audio
• Ajoutez un condensateur de découplage de 100nF au plus près des broches VCC et GND
• Pour les applications audiophiles utilisez un régulateur LDO dédié (AMS1117-3.3V) alimentant uniquement le module DAC

Qualité audio

• Utilisez des câbles courts et blindés entre le module et l’amplificateur
• Évitez de faire passer les lignes I2S à proximité de sources de parasites (moteurs relais alimentations à découpage)
• Configurez vos logiciels pour exploiter la résolution maximale (32 bits / 384 kHz) si vos fichiers audio le permettent

Configuration des broches

• SCK à GND : mode horloge automatique (recommandé dans la majorité des cas)
• FMT à GND : format I2S standard (compatible ESP32 et Raspberry Pi)
• XMT à 3.3V : active la sortie audio (HIGH = non muté)
• FLT à GND : filtre de reconstruction normal (meilleure réponse en fréquence)
• DMP à GND : désaccentuation désactivée (recommandé pour la musique moderne)

Un DAC audiophile accessible à tous

Le module GY-PCM5102 I2S IIS démocratise l’audio haute fidélité en offrant des performances dignes d’équipements professionnels dans un format compact et abordable. Que vous construisiez une web radio ESP32 un serveur audio Raspberry Pi un lecteur Hi-Res portable ou un système de sonorisation DIY ce module vous garantit une qualité sonore irréprochable.

Sa compatibilité universelle avec les plateformes embarquées populaires son brochage simple et sa sortie jack 3.5mm intégrée en font le DAC I2S idéal pour tous vos projets audio numériques.

Commandez dès maintenant votre Module GY-PCM5102 I2S IIS et découvrez le plaisir d’un son numérique haute résolution dans vos créations électroniques !
