Carte Protection batterie lithium BMS 3S 18650 11.1V/12.6V 60A (avec équilibrage)

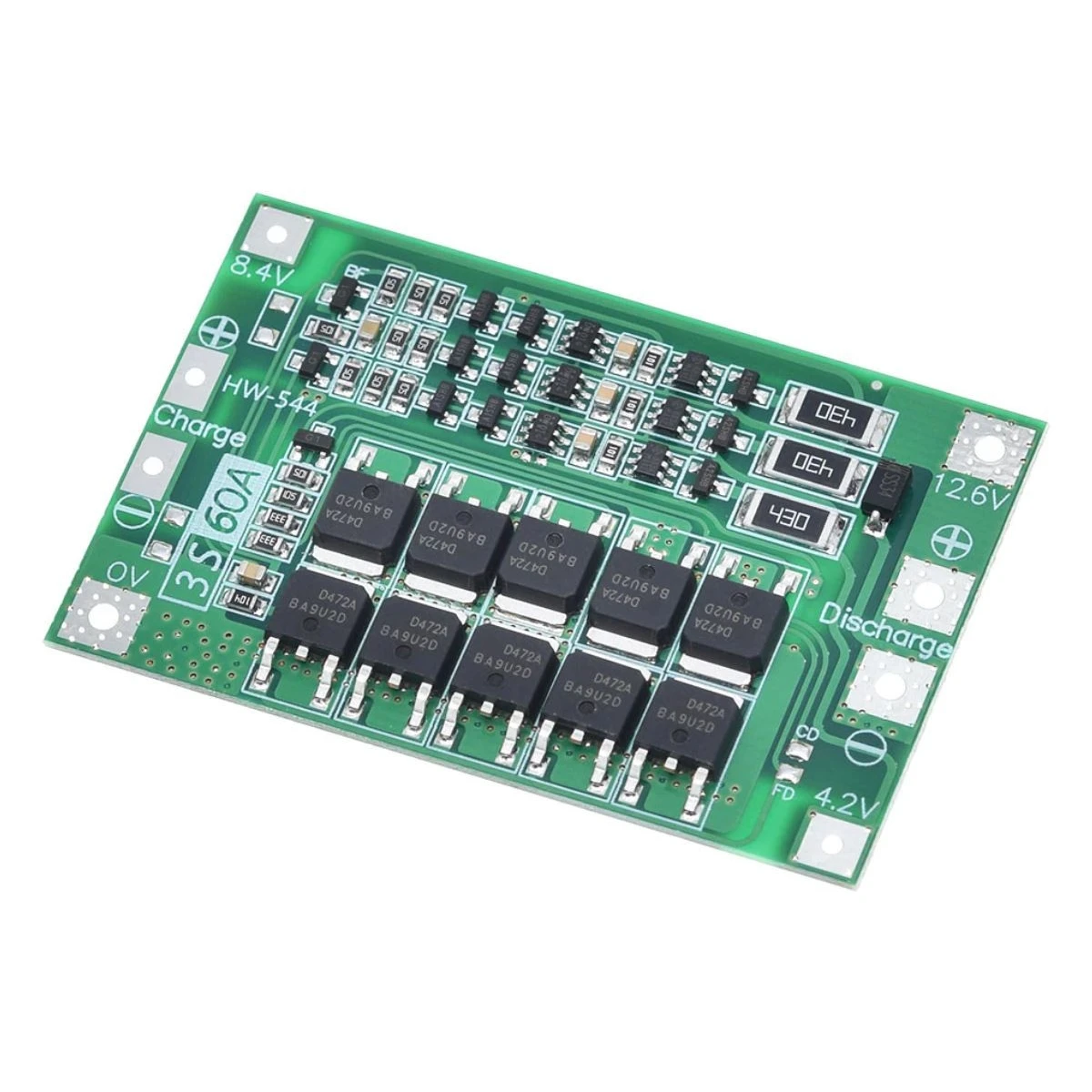

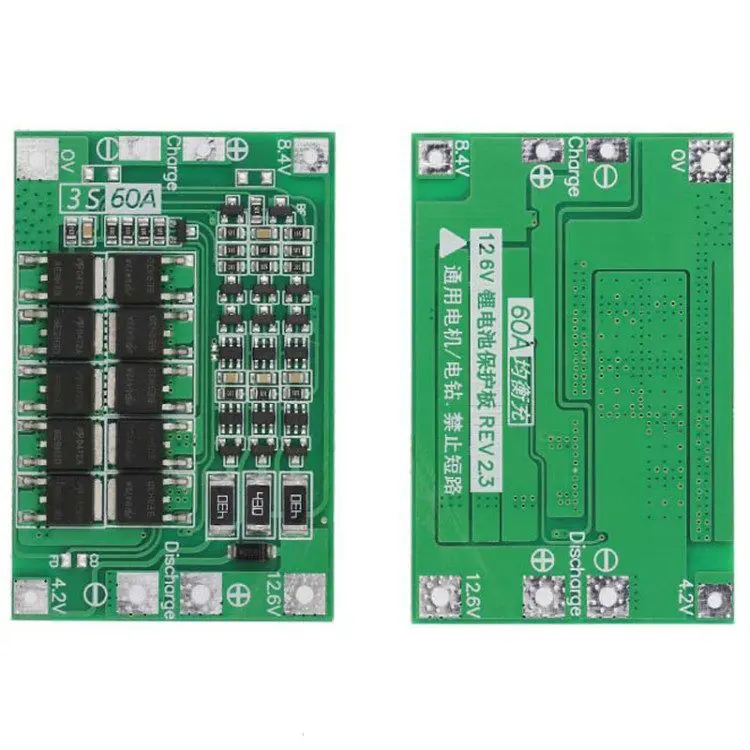

Présentation de la Carte Protection BMS 3S 60A

La carte protection batteries lithium 3S 18650 11.1V/12.6V 60A avec équilibrage est un module BMS (Battery Management System) essentiel pour gérer protéger et optimiser les packs de batteries lithium-ion composés de 3 cellules en série (3S). Conçue pour supporter un courant de décharge continu allant jusqu’à 60A cette carte offre une protection complète contre les surcharges les décharges profondes les surintensités et les courts-circuits tout en assurant un équilibrage automatique des cellules pour maximiser la durée de vie et les performances de votre batterie.

Que vous construisiez un pack batterie 12V pour un vélo électrique un système solaire portable une alimentation de secours ou un projet DIY haute puissance cette carte BMS 3S 60A constitue le cœur intelligent et indispensable de votre assemblage.

Qu’est-ce qu’un BMS et pourquoi est-il indispensable ?

Un BMS (Battery Management System ou Système de Gestion de Batterie) est un circuit électronique qui surveille en permanence l’état de chaque cellule d’un pack batterie et intervient automatiquement pour prévenir toute condition dangereuse ou dommageable.

Sans BMS les batteries lithium-ion présentent des risques majeurs :

• Surcharge : une cellule chargée au-delà de 4.2V peut gonfler surchauffer prendre feu ou exploser
• Décharge profonde : une cellule déchargée en dessous de 2.5V subit des dommages chimiques irréversibles réduisant drastiquement sa capacité et sa durée de vie
• Surintensité : un courant excessif peut provoquer une surchauffe des cellules et des connexions entraînant des risques d’incendie
• Court-circuit : un court-circuit accidentel peut générer des courants extrêmement élevés avec des conséquences potentiellement catastrophiques
• Déséquilibre des cellules : dans un pack série les cellules se déchargent et se chargent à des vitesses légèrement différentes créant un déséquilibre qui réduit la capacité utilisable et accélère le vieillissement

La carte BMS 3S 60A avec équilibrage résout tous ces problèmes en surveillant et en protégeant automatiquement votre pack batterie 24 heures sur 24.

Configuration 3S : tension et caractéristiques

La désignation 3S signifie 3 cellules en série. Voici les caractéristiques de tension associées :

Cette plage de tension de 11.1V à 12.6V est directement compatible avec les équipements fonctionnant en 12V nominal ce qui rend les packs 3S extrêmement populaires pour remplacer ou compléter les batteries au plomb traditionnelles dans de nombreuses applications.

Fonctions de protection détaillées

1. Protection contre la surcharge (Overcharge Protection)

La carte surveille en permanence la tension de chaque cellule individuelle. Dès qu’une cellule atteint la tension maximale de 4.25V le circuit de charge est automatiquement coupé empêchant toute surcharge dangereuse. La charge reprend uniquement lorsque la tension redescend en dessous du seuil de sécurité.

2. Protection contre la décharge profonde (Over-discharge Protection)

Lorsque la tension d’une cellule descend en dessous du seuil minimal de 2.8V la carte coupe automatiquement le circuit de décharge protégeant les cellules contre les dommages irréversibles causés par une décharge excessive. Cette protection préserve la capacité et prolonge considérablement la durée de vie du pack batterie.

3. Protection contre les surintensités (Overcurrent Protection)

Si le courant de décharge dépasse le seuil de 60A la carte intervient immédiatement en coupant la sortie pour protéger les cellules les connexions et l’équipement alimenté. Cette protection est essentielle pour les applications haute puissance où des appels de courant importants peuvent survenir.

4. Protection contre les courts-circuits (Short Circuit Protection)

En cas de court-circuit accidentel sur la sortie du pack batterie la carte réagit en quelques microsecondes en coupant instantanément le circuit. Cette réaction ultra-rapide empêche les courants destructeurs de traverser les cellules et les conducteurs évitant ainsi tout risque d’incendie ou d’explosion.

5. Protection thermique

Certaines versions de cette carte intègrent une surveillance de la température qui réduit ou coupe le courant si la température des cellules dépasse un seuil de sécurité garantissant un fonctionnement sûr même dans des conditions exigeantes.

Fonction d’équilibrage : la clé de la longévité

La fonction d’équilibrage (cell balancing) est l’une des caractéristiques les plus importantes de cette carte BMS. Dans un pack batterie 3S les trois cellules ne sont jamais parfaitement identiques. Au fil des cycles de charge et de décharge de légères différences de capacité et de résistance interne apparaissent créant un déséquilibre progressif entre les cellules.

Sans équilibrage :

• La cellule la plus faible se décharge en premier limitant la capacité utilisable de l’ensemble du pack
• La cellule la plus forte se surcharge en premier lors de la recharge créant un risque de sécurité
• Le pack vieillit prématurément et perd rapidement sa capacité

La carte BMS 3S 60A intègre un circuit d’équilibrage passif qui dissipe le surplus d’énergie des cellules les plus chargées à travers des résistances de balance permettant aux cellules les plus faibles de rattraper leur retard. Ce processus garantit que les trois cellules atteignent simultanément la tension maximale de 4.2V en fin de charge optimisant ainsi :

• La capacité utilisable du pack (100% de la capacité théorique)
• La durée de vie des cellules (jusqu’à 500-1000 cycles)
• La sécurité globale du système

Applications de la carte BMS 3S 60A

Mobilité électrique

• Vélos électriques (e-bikes) : pack batterie 12V pour moteurs et contrôleurs
• Trottinettes électriques : alimentation compacte et légère
• Skateboards électriques : batterie performante pour moteurs brushless
• Robots mobiles : alimentation fiable pour plateformes robotiques

Énergie et stockage

• Systèmes solaires portables : stockage d’énergie pour panneaux solaires 12V
• Alimentations de secours (UPS) : backup pour équipements sensibles
• Stations d’énergie portables : powerbanks haute capacité 12V
• Éclairage LED autonome : lampes et projecteurs solaires

Audio et multimédia

• Enceintes Bluetooth portables haute puissance
• Amplificateurs audio portables alimentés par batterie lithium
• Systèmes de sonorisation mobiles pour événements

Modélisme et loisirs

• Voitures RC haute performance
• Bateaux RC et drones
• Équipements de camping : alimentation 12V pour réfrigérateurs portables éclairage et ventilateurs

Outils et équipements

• Outils électriques portables DIY
• Aspirateurs portables
• Équipements de terrain : géolocalisation capteurs et instruments de mesure

Projets DIY et makers

• Packs batterie 12V personnalisés pour tout projet nécessitant une alimentation portable
• Robots Arduino/Raspberry Pi avec autonomie prolongée
• Systèmes embarqués autonomes pour IoT et domotique

Guide de câblage et d’installation

Schéma de connexion

         B-     B1      B2      B+
         │      │       │       │
    ┌────┴──────┴───────┴───────┴────┐
    │       CARTE BMS 3S 60A         │
    │       avec équilibrage         │
    └────┬──────────────────────┬────┘
         │ P-                   │ P+
         │                      │
    Sortie (-)            Sortie (+)
    vers charge           vers charge

Connexion des cellules

Procédure d’installation

Étape 1 : Vérifiez que toutes les cellules 18650 sont de même marque même modèle et même capacité et qu’elles sont pré-chargées à la même tension (idéalement 3.6V-3.7V)

Étape 2 : Soudez ou connectez les cellules en série (3S) en utilisant des bandes de nickel ou des supports de cellules adaptés

Étape 3 : Connectez les fils d’équilibrage (B- B1 B2 B+) aux points de jonction correspondants du pack en commençant toujours par B-

Étape 4 : Connectez les fils de sortie (P- et P+) vers votre charge ou votre circuit

Étape 5 : Vérifiez toutes les connexions avec un multimètre avant la première utilisation

Conseils de sécurité et bonnes pratiques

Sélection des cellules

• Utilisez exclusivement des cellules 18650 de marque reconnue (Samsung LG Sony Panasonic)
• Toutes les cellules doivent être de capacité identique et de même lot si possible
• Ne mélangez jamais des cellules neuves avec des cellules usagées
• Vérifiez que le courant de décharge maximal de vos cellules est compatible avec les 60A de la carte

Installation

• Soudez avec précaution pour ne pas surchauffer les cellules (utilisez un fer puissant pour des soudures rapides)
• Privilégiez les supports de cellules à ressort ou les bandes de nickel soudées par points pour un contact fiable
• Utilisez des câbles de section suffisante (minimum 4mm² pour 60A) sur les connexions principales
• Isolez soigneusement toutes les connexions pour éviter les courts-circuits accidentels

Charge

• Utilisez un chargeur spécifique lithium-ion 3S (tension de charge : 12.6V CC/CV)
• Ne chargez jamais avec un chargeur de batterie au plomb (tension inadaptée)
• Respectez le courant de charge maximal recommandé par le fabricant des cellules (typiquement 0.5C à 1C)

Stockage

• Stockez les packs batterie dans un endroit frais et sec
• Pour un stockage longue durée chargez les cellules à environ 3.7V-3.8V par cellule (40-60% de charge)
• Ne stockez jamais un pack complètement chargé ou complètement déchargé pendant une période prolongée

Un composant essentiel pour vos projets batterie

La carte protection batteries lithium 3S 18650 11.1V/12.6V 60A avec équilibrage est bien plus qu’un simple circuit de protection. C’est un véritable système de gestion intelligent qui surveille protège et optimise votre pack batterie en permanence. Son courant de décharge de 60A la rend adaptée aux applications les plus exigeantes tandis que sa fonction d’équilibrage garantit une durée de vie maximale de vos cellules.

Commandez dès maintenant votre carte BMS 3S 60A avec équilibrage et construisez des packs batteries lithium sûrs performants et durables !

Tableau des caractéristiques techniques
