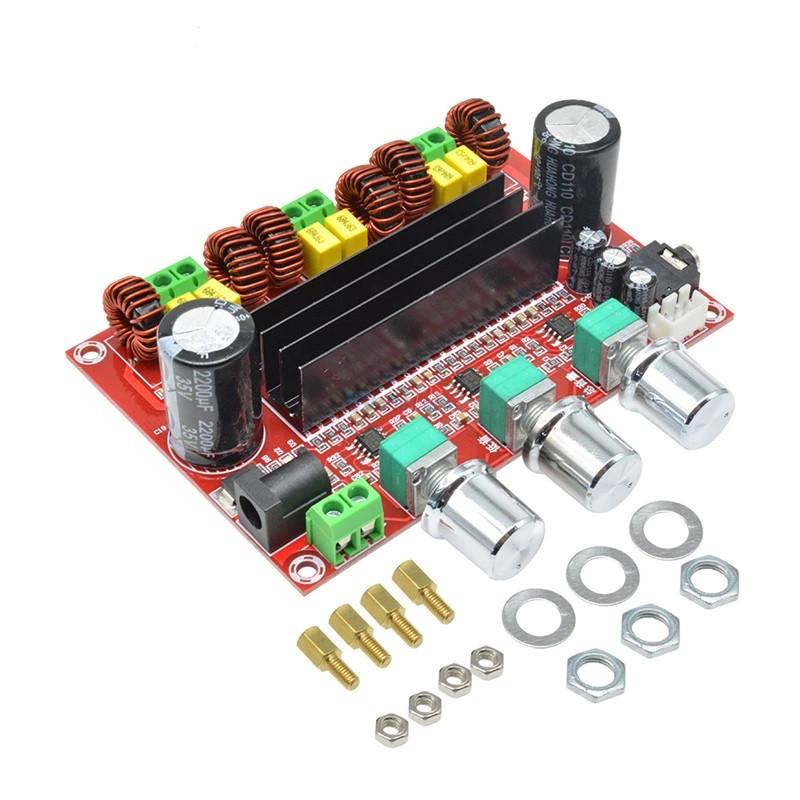

Carte Amplificateur 2.1 Canaux TPA3116D2 2x50W+100W XH-M139 12V-24V
En stock
Carte amplificateur numérique XH-M139 2.1 canaux TPA3116D2 – Puissance 2x50W stéréo + 100W subwoofer. Large tension 12V-24V DC. Classe D haute efficacité >90%. Filtre passe-bas réglable. Réglages volume basses et fréquence de coupure intégrés. Protections court-circuit et surchauffe. Idéale pour Hi-Fi DIY home cinéma enceintes actives et audio embarqué.
Découvrez la Carte Amplificateur XH-M139 2.1 Canaux TPA3116D2
La carte amplificateur de puissance numérique XH-M139 2.1 canaux est un module audio de haute performance équipé de deux puces TPA3116D2 de Texas Instruments. Capable de délivrer une puissance totale de 200W répartie en 2x50W pour les canaux stéréo et 100W pour le canal subwoofer dédié cette carte transforme n’importe quel projet audio en une expérience sonore riche puissante et immersive. Sa compatibilité avec une large plage de tension de 12V à 24V DC en fait une solution extrêmement polyvalente adaptée aussi bien aux installations domestiques qu’aux systèmes embarqués et aux projets DIY les plus ambitieux.
La technologie Classe D : efficacité et performance
La carte XH-M139 exploite la technologie d’amplification Classe D reconnue comme la plus efficace dans l’industrie audio moderne. Contrairement aux amplificateurs traditionnels de classe A ou classe AB qui dissipent une grande partie de l’énergie sous forme de chaleur l’amplification classe D atteint un rendement supérieur à 90%.
Cette efficacité exceptionnelle offre de multiples avantages :
- Moins de chaleur générée : fonctionnement plus frais et plus fiable
- Moins d’énergie gaspillée : autonomie prolongée sur batterie
- Format ultra-compact : pas besoin de dissipateurs thermiques volumineux
- Puissance maximale dans un espace minimal
- Durée de vie prolongée des composants électroniques
La puce TPA3116D2 de Texas Instruments est devenue la référence mondiale dans le domaine des amplificateurs classe D grâce à son rapport exceptionnel entre puissance délivrée qualité sonore et coût de fabrication. Elle est utilisée dans d’innombrables produits audio commerciaux allant des enceintes Bluetooth aux systèmes Hi-Fi haut de gamme.
Configuration 2.1 canaux : le son dans toute sa dimension
Le système 2.1 canaux de la carte XH-M139 offre une reproduction sonore tridimensionnelle complète :
Canal gauche (50W)
Reproduction fidèle des fréquences moyennes et aiguës sur l’enceinte gauche pour une spatialisation précise de la scène sonore. Chaque instrument chaque voix trouve sa place dans l’espace stéréophonique.
Canal droit (50W)
Miroir du canal gauche il complète l’image stéréo pour créer une expérience d’écoute enveloppante et réaliste. La séparation entre les canaux gauche et droit est optimisée pour une stéréo large et détaillée.
Canal subwoofer (100W)
Le canal subwoofer dédié est le cœur battant du système. Avec ses 100W de puissance en configuration mono pontée BTL il délivre des basses profondes puissantes et contrôlées qui ajoutent une dimension physique à la musique. Vous ressentez littéralement les fréquences graves dans votre corps transformant l’écoute passive en expérience sensorielle complète.
Alimentation large tension 12V-24V : flexibilité maximale
L’un des atouts majeurs de la carte amplificateur XH-M139 est sa compatibilité avec une plage de tension étendue de 12V à 24V DC. Cette caractéristique ouvre un éventail considérable de possibilités d’alimentation :
| Tension | Source d’alimentation | Puissance estimée | Usage recommandé |
|---|---|---|---|
| 12V | Batterie voiture / Alimentation 12V | ~80W total | Audio embarqué / Usage modéré |
| 15V | Alimentation de bureau | ~120W total | Écoute domestique standard |
| 19V | Chargeur ordinateur portable | ~160W total | Bon compromis puissance/coût |
| 24V | Alimentation industrielle | 200W total | Puissance maximale / Sonorisation |
Astuce économique : un simple chargeur d’ordinateur portable 19V / 3.5A permet d’exploiter la carte à un niveau de puissance très satisfaisant pour un usage domestique quotidien sans investir dans une alimentation coûteuse.
Réglages intégrés : personnalisez votre son
La carte XH-M139 embarque trois potentiomètres de réglage directement accessibles sur la carte permettant une personnalisation complète du son sans composant externe supplémentaire :
Potentiomètre de volume général
Contrôle le niveau sonore global du système affectant simultanément les trois canaux. Permet un ajustement rapide et pratique du volume d’écoute.
Potentiomètre de volume des basses
Réglage indépendant de la puissance du canal subwoofer. Augmentez les basses pour une écoute musicale enveloppante ou réduisez-les pour un son plus neutre adapté à la parole ou au monitoring.
Potentiomètre de fréquence de coupure
Ajuste la fréquence de coupure du filtre passe-bas du canal subwoofer typiquement entre 60 Hz et 200 Hz. Ce réglage est essentiel pour harmoniser la transition entre le subwoofer et les enceintes satellites en fonction de leurs caractéristiques acoustiques et de l’acoustique de la pièce.
Protections intégrées : sécurité et fiabilité
La carte XH-M139 TPA3116D2 intègre plusieurs circuits de protection automatiques garantissant un fonctionnement sûr et une longévité maximale :
- Protection contre les courts-circuits : coupure automatique en cas de court-circuit sur les sorties haut-parleurs
- Protection contre la surchauffe : réduction automatique de la puissance si la température dépasse le seuil de sécurité
- Protection contre la surintensité : limitation du courant pour protéger les composants et les haut-parleurs
- Protection contre la sous-tension : comportement stable même avec une alimentation fluctuante
Applications polyvalentes
Audio domestique DIY
- Système Hi-Fi 2.1 fait maison pour salon chambre ou bureau
- Home cinéma compact avec son surround immersif
- Enceintes actives avec caisson de basses intégré
- Station d’écoute musicale haute qualité
Audio embarqué et mobile
- Autoradio amplifié avec subwoofer pour voiture fourgon ou camping-car
- Système audio marine pour bateau alimenté en 12V
- Boombox portable alimentée par batterie
- Sonorisation de food truck ou véhicule événementiel
Projets makers et DIY
- Enceinte Bluetooth 2.1 avec module BT intégré
- Jukebox rétro avec lecteur MP3 et écran
- Borne d’arcade avec son amplifié et subwoofer
- Table basse audio avec haut-parleurs intégrés
Sonorisation commerciale
- Ambiance musicale pour restaurant café bar ou boutique
- Système d’annonces pour hall d’accueil ou salle d’attente
- Sonorisation de salle de réunion ou de formation
- Animation de petits événements et fêtes privées
Éducation et formation
- Travaux pratiques en électronique audio et acoustique
- Étude de l’amplification classe D et du traitement du signal
- Projets étudiants en ingénierie du son et mécatronique
- Démonstrations pédagogiques de systèmes audio multicanaux
Guide complet d’installation
Matériel nécessaire
- 1x Carte amplificateur XH-M139
- 2x Haut-parleurs satellites 4Ω ou 8Ω (gauche et droit)
- 1x Haut-parleur subwoofer 4Ω ou 8Ω dans un caisson adapté
- 1x Alimentation DC 12V-24V (puissance adaptée à l’usage)
- 1x Source audio (smartphone tablette ordinateur module Bluetooth DAC)
- Câbles de haut-parleur de section appropriée (1.5mm² minimum recommandé)
Procédure de connexion
Étape 1 – Alimentation
Connectez l’alimentation DC sur le bornier d’alimentation en respectant impérativement la polarité (+/-). Vérifiez que la tension est comprise entre 12V et 24V avant la mise sous tension.
Étape 2 – Entrée audio
Branchez votre source audio sur le connecteur jack 3.5mm ou sur le bornier d’entrée audio. Le signal doit être un signal analogique stéréo de niveau ligne standard.
Étape 3 – Haut-parleurs
Connectez les enceintes satellites gauche et droite sur les borniers de sortie correspondants. Connectez le subwoofer sur le bornier de sortie subwoofer. Respectez la polarité (+/-) pour chaque haut-parleur.
Étape 4 – Réglages
Mettez sous tension puis ajustez progressivement le volume général les basses et la fréquence de coupure jusqu’à obtenir le son souhaité.
Conseils d’optimisation audio
- Alimentation : privilégiez une alimentation régulée de qualité pour minimiser le bruit de fond
- Condensateur : ajoutez un condensateur électrolytique 2200µF / 25V en parallèle sur l’alimentation pour renforcer les transitoires dans les basses
- Câblage : utilisez des câbles courts et de section suffisante pour les haut-parleurs
- Dissipation : ajoutez un petit dissipateur thermique ou un ventilateur silencieux en cas d’utilisation prolongée à forte puissance
- Subwoofer : choisissez un haut-parleur de 5 à 8 pouces dans un caisson clos ou bass-reflex correctement dimensionné
- Positionnement : placez le subwoofer dans un coin de la pièce pour maximiser naturellement le rendement des basses fréquences
Performance et qualité sonore exceptionnelles
La carte amplificateur XH-M139 TPA3116D2 2.1 canaux offre un rapport qualité-prix imbattable dans le monde de l’audio DIY. Sa puissance de 200W sa technologie classe D efficace ses réglages intégrés et sa compatibilité 12V-24V en font un choix incontournable pour quiconque souhaite construire un système audio puissant et immersif sans compromis sur la qualité sonore.
Commandez dès maintenant votre carte amplificateur XH-M139 TPA3116D2 et transformez votre projet audio en une expérience sonore exceptionnelle !
Tableau des caractéristiques techniques
| Caractéristique | Détails |
|---|---|
| Référence | XH-M139 |
| Puce amplificateur | TPA3116D2 x2 (Texas Instruments) |
| Classe d’amplification | Classe D (numérique haute efficacité) |
| Configuration | 2.1 canaux (stéréo + subwoofer) |
| Puissance canal gauche | 50W (4Ω / 24V) |
| Puissance canal droit | 50W (4Ω / 24V) |
| Puissance subwoofer | 100W (mono BTL / 4Ω / 24V) |
| Puissance totale | 200W |
| Tension d’alimentation | 12V à 24V DC (large tension) |
| Impédance haut-parleurs | 4Ω à 8Ω recommandé |
| Rendement énergétique | > 90% |
| THD+N | < 0.1% |
| SNR | > 100 dB |
| Entrée audio | Jack 3.5mm + bornier à vis |
| Sorties audio | 3 borniers à vis (L / R / Sub) |
| Filtre subwoofer | Passe-bas réglable (60-200 Hz) |
| Réglages intégrés | Volume + Basses + Fréquence coupure |
| Protections | Court-circuit / Surchauffe / Surintensité |
| Dimensions | ~107 x 75 x 20 mm |
| Poids | ~65 g |
| Température de fonctionnement | -20°C à +50°C |
| Certifications puce | Texas Instruments TPA3116D2 |
