Module d’alimentation abaisseur XL-4015 5A 75W + Afficheur 4 Digits

Module d’alimentation abaisseur XL-4015 5A 75W Vin: 4V-38Vdc vers Vout: 1.25V-36Vdc + Afficheur 4 Digits

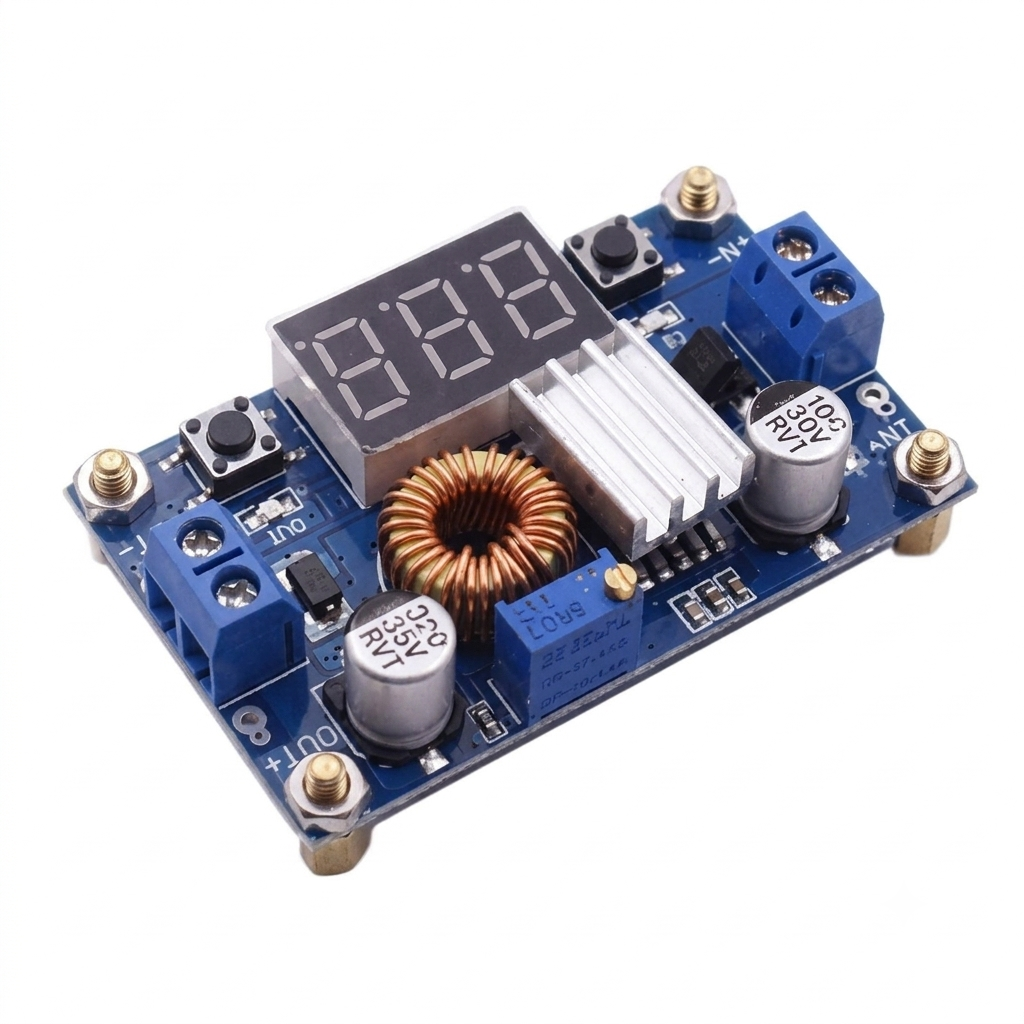

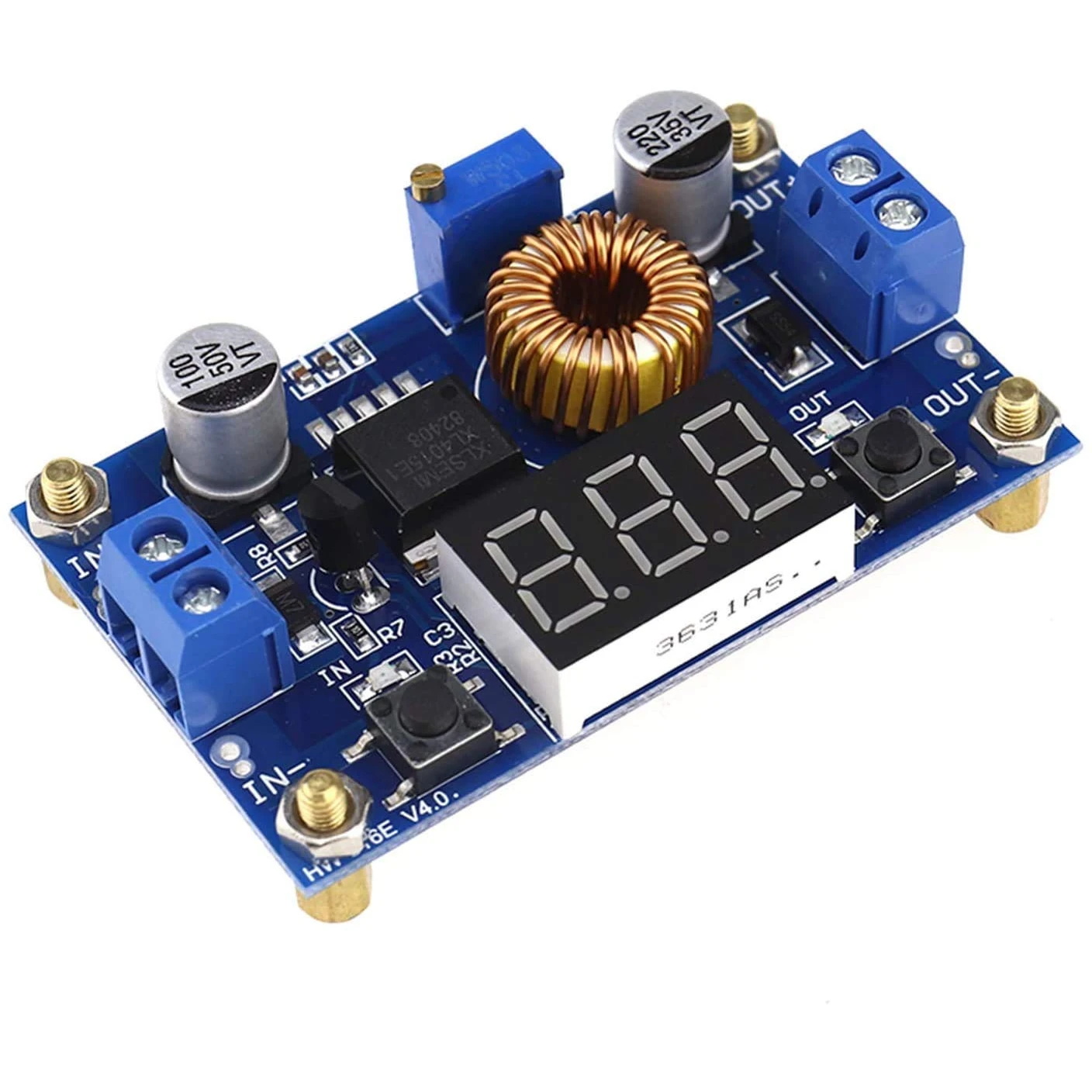

Le module d’alimentation abaisseur XL4015 5A 75W avec afficheur 4 digits est un convertisseur DC-DC step-down haute performance basé sur la puce XL4015 de XLSEMI. Ce module permet de convertir une tension d’entrée comprise entre 4V et 38V DC en une tension de sortie ajustable de 1.25V à 36V DC avec un courant de sortie continu pouvant atteindre 5A pour une puissance maximale de 75W. Sa version dotée d’un afficheur LED à 4 digits permet une lecture en temps réel de la tension de sortie facilitant considérablement le réglage précis et la surveillance permanente de votre alimentation régulée.

Grâce à son efficacité énergétique remarquable pouvant atteindre 96% ce module convertisseur à découpage est la solution idéale pour alimenter vos projets Arduino ESP32 Raspberry Pi vos systèmes embarqués vos chargeurs USB et toute application nécessitant une tension DC stable et précisément contrôlée à partir d’une source de tension plus élevée.

Technologie DC-DC Step-Down : efficacité maximale

Un convertisseur DC-DC step-down (ou Buck converter) est fondamentalement différent d’un régulateur linéaire classique. Là où un régulateur linéaire comme le LM7805 dissipe l’excédent de tension sous forme de chaleur avec un rendement souvent inférieur à 50% le convertisseur à découpage XL4015 commute à haute fréquence (180 kHz) pour transférer l’énergie avec une efficacité exceptionnelle.

Comparaison régulateur linéaire vs XL4015

Cette efficacité supérieure se traduit directement par :

• Moins de chaleur produite et donc moins de risques de surchauffe
• Autonomie prolongée pour les projets sur batterie
• Pas besoin de gros dissipateurs thermiques encombrants
• Économie d’énergie significative sur le long terme

La puce XL4015 : le cœur du module

La puce XL4015 de XLSEMI est un régulateur abaisseur à commutation intégrant un transistor MOSFET de puissance directement dans le boîtier. Ses caractéristiques clés en font un composant de référence pour les alimentations DC-DC compactes et efficaces :

Fonctionnalités intégrées de la XL4015

• MOSFET de puissance intégré : pas besoin de transistor externe
• Fréquence de commutation de 180 kHz : bonne efficacité avec des composants passifs de taille réduite
• Limitation de courant : protection automatique en cas de surcharge
• Protection thermique : coupure automatique si la température dépasse le seuil de sécurité
• Soft-start intégré : démarrage progressif évitant les pics de courant au démarrage
• Faible ondulation de sortie : signal DC stable et propre

Afficheur LED 4 Digits : surveillance et précision

L’élément différenciateur de cette version est son afficheur LED à 4 digits offrant des avantages considérables pour l’utilisateur :

Fonctionnalités de l’afficheur

Lecture instantanée de la tension de sortie
L’afficheur indique en permanence la tension de sortie réelle mesurée directement aux bornes de sortie avec une précision de 0.01V (ex : affichage 05.00 pour 5V ou 12.35 pour 12.35V).

Réglage précis en temps réel
Lors de l’ajustement du potentiomètre multitours la tension affichée se met à jour instantanément permettant un réglage au centième de volt sans tâtonnement ni multimètre externe.

Surveillance continue
En cours de fonctionnement l’afficheur permet de vérifier en permanence la stabilité de la tension de sortie et de détecter immédiatement toute variation anormale.

Lisibilité optimale
Les segments LED rouges haute luminosité sont parfaitement visibles en toutes conditions d’éclairage ambient.

Comparaison version standard vs version afficheur

Potentiomètre multitours : réglage ultra-précis

Le module est équipé d’un potentiomètre multitours de précision permettant d’ajuster la tension de sortie sur une plage de 1.25V à 36V avec une granularité très fine. Contrairement aux potentiomètres simple tour (360°) le multitours nécessite plusieurs rotations complètes pour parcourir toute la plage de tension offrant :

• Un contrôle fin au centième de volt
• Un réglage stable sans dérive accidentelle
• Une précision reproductible pour les réglages répétitifs

Tensions de sortie typiques et applications associées

Architecture complète du module

     Entrée DC                                    Sortie DC
   ┌──────────┐     ┌──────────────────┐      ┌──────────┐
   │  IN+     │────►│                  │─────►│  OUT+    │
   │ 4V-38V   │     │   PUCE XL4015   │      │ 1.25-36V │
   │  IN-     │────►│   Buck Converter │─────►│  OUT-    │
   └──────────┘     │                  │      └──────────┘
                    │  ┌────────────┐  │
                    │  │  Afficheur │  │
                    │  │ LED 4 dig. │  │
                    │  │  [12.00]V  │  │
                    │  └────────────┘  │
                    │                  │
                    │  [POT Multitours]│
                    │   Réglage tension│
                    └──────────────────┘

Connectique du module

Applications du module XL4015 5A 75W

Alimentation de microcontrôleurs et SBC

• Arduino Uno Nano Mega alimentés en 5V depuis batterie 12V ou panneau solaire
• ESP32 et ESP8266 avec alimentation stable 3.3V depuis source 12V-24V
• Raspberry Pi 3/4 nécessitant un 5V/3A propre et stable
• STM32 et PIC avec tension d’alimentation spécifique
• BeagleBone et autres SBC alimentés depuis batteries

Chargeurs et alimentation USB

• Chargeur USB 5V/5A depuis batterie voiture 12V pour camping véhicule bateau
• Station de recharge multi-appareils portable
• Powerbank DIY avec tension de sortie personnalisée
• Chargeur solaire avec régulation de tension

Systèmes d’éclairage LED

• Alimentation strips LED 5V 12V ou autre tension depuis source différente
• Driver LED avec contrôle précis de la tension
• Éclairage embarqué avec régulation depuis batterie
• Systèmes photovoltaïques LED autonomes

Énergie solaire et batteries

• Régulateur de tension dans systèmes solaires autonomes
• Adaptateur de tension entre panneau solaire et batterie
• Interface batterie LiPo LiFePO4 et plomb
• Chargeur contrôlé avec tension précisément réglée

Alimentation de laboratoire DIY

• Alimentation variable de paillasse pour prototypage
• Source de tension ajustable pour tests et mesures
• Banc de test multi-tensions configurable
• Alimentation pour station de reprise CMS

Audio et projets analogiques

• Alimentation amplificateurs audio portables
• Source de tension pour préamplificateurs et circuits op-amp
• Alimentation circuits analogiques sensibles nécessitant une tension propre
• Systèmes audio embarqués dans véhicules

Robotique et automatisation

• Alimentation servomoteurs et moteurs DC
• BEC (Battery Eliminator Circuit) pour robots et drones
• Régulation de tension pour contrôleurs de moteurs
• Alimentation multi-niveaux pour robots complexes

Guide d’utilisation pas à pas

Étape 1 – Réglage préalable (IMPORTANT)

Avant de connecter votre charge réglez toujours la tension de sortie souhaitée :

1. Connectez uniquement l’alimentation d’entrée (IN+ et IN-)
2. Observez la tension affichée sur l’afficheur 4 digits
3. Tournez le potentiomètre multitours dans le sens horaire pour augmenter ou antihoraire pour diminuer la tension
4. Attendez d’atteindre exactement la tension souhaitée (ex : 05.00 pour 5.00V)
5. Une fois réglé connectez votre charge sur les bornes de sortie (OUT+ et OUT-)

Étape 2 – Vérification sous charge

• Vérifiez que la tension reste stable après connexion de la charge
• Une légère chute (< 0.1V) est normale et indique une bonne régulation
• Si la tension chute significativement vérifiez que votre alimentation d’entrée est suffisamment puissante

Étape 3 – Surveillance continue

• L’afficheur indique en permanence la tension de sortie réelle
• En cas de surcharge ou court-circuit la protection intégrée coupe la sortie

Règles de sécurité essentielles

Tension

• La tension de sortie doit toujours être inférieure à la tension d’entrée (différence minimale recommandée : 1.5V à 2V)
• Exemple : pour une sortie 5V l’entrée doit être au minimum 6.5V à 7V
• Ne jamais dépasser 38V en entrée

Courant et puissance

• Ne pas dépasser 5A en sortie en continu
• Respecter la limite de 75W : Vout × Iout ≤ 75W
• Exemple : à 5V max 15A mais limité à 5A par le module → 5V × 5A = 25W ✓
• Exemple : à 15V × 5A = 75W → limite maximale atteinte

Thermique

• Pour des courants supérieurs à 3A en continu ajoutez un petit dissipateur sur la puce XL4015
• Assurez une circulation d’air autour du module
• Évitez les boîtiers hermétiques sans ventilation à forte puissance

Conseils d’optimisation avancés

Amélioration du filtrage de sortie

Pour les applications très sensibles au bruit (audio circuits analogiques ADC précis) :

OUT+ ──┬── [L : 10µH] ──────── Charge+
       │
      [C : 470µF/50V]
      [C : 100nF]
       │
OUT- ──┴──────────────────────── Charge-

Cette cellule LC supplémentaire réduit l’ondulation résiduelle de la sortie améliorant la qualité de l’alimentation pour les circuits les plus sensibles.

Amélioration du filtrage d’entrée

Source ── [C : 1000µF] ── IN+ module
                          IN- module

Le condensateur d’entrée améliore la réponse aux transitoires de charge et réduit les interférences vers la source d’alimentation.

Un module polyvalent et indispensable

Le module d’alimentation abaisseur XL4015 5A 75W avec afficheur 4 digits est l’outil de régulation de tension par excellence pour tous vos projets électroniques. Sa large plage d’entrée de 4V à 38V sa sortie ajustable de 1.25V à 36V son courant de 5A son efficacité de 96% et son afficheur intégré précis à 0.01V en font un composant incontournable dans l’atelier de tout maker ingénieur ou passionné d’électronique.

Commandez dès maintenant votre module XL4015 5A 75W avec afficheur 4 digits et profitez d’une alimentation DC-DC professionnelle précise et fiable pour tous vos projets !

Tableau des caractéristiques techniques
