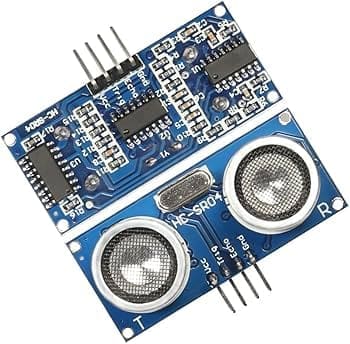

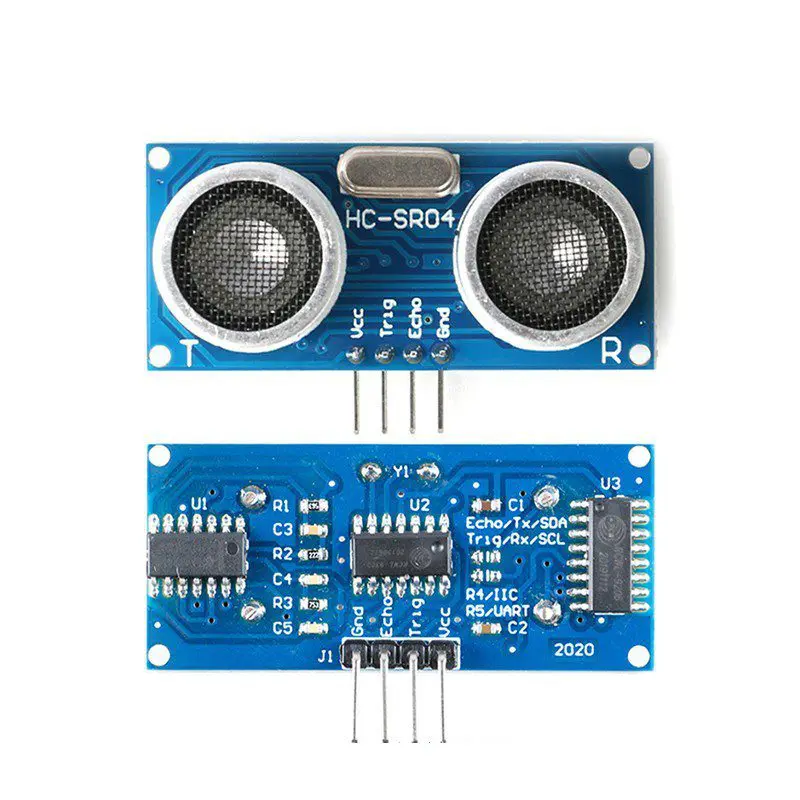

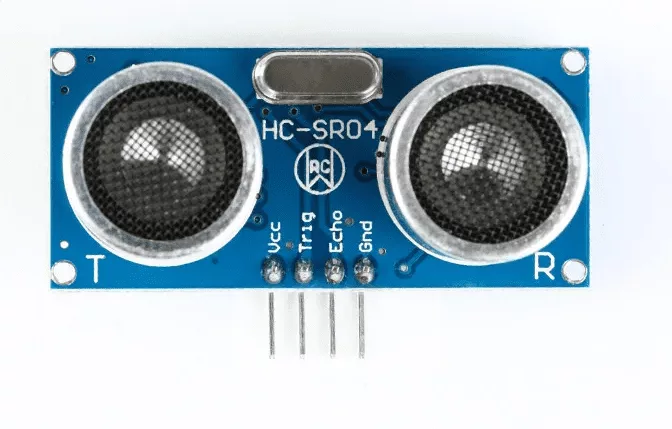

Capteur de distance à ultrasons HC-SR04
Disponible sur commande
Capteur de distance à ultrasons HC-SR04, portée de 2 à 400 cm, idéal pour la robotique et l’automatisation. Fonctionne à 5V.
5,500 TND
Disponible sur commande
Mesurer une distance sans contact, à petit prix
Le HC-SR04 ajoute un sens de la distance à vos projets Arduino, ESP32 ou Raspberry Pi : précis, robuste et disponible en Tunisie.
📡 Présentation
Le HC-SR04 est un capteur de distance à ultrasons largement utilisé dans la communauté Arduino. Il émet une salve sonore à 40 kHz, inaudible pour l’oreille humaine, puis écoute son écho pour calculer la distance qui le sépare d’un obstacle. Avec une portée de 2 cm à 400 cm et une précision de l’ordre de 3 mm, il couvre la plupart des besoins de détection en robotique et en domotique. Son fonctionnement en 5V et ses 4 broches standard en font un module simple à intégrer, même pour un premier projet.
⭐ Pourquoi ce capteur
📐 Caractéristiques clés
🌊 Le principe du temps de vol
Une impulsion de 10 µs sur la broche Trig déclenche l’émission de huit cycles d’ultrasons à 40 kHz. La broche Echo passe alors à l’état haut pendant toute la durée de l’aller-retour de l’onde jusqu’à l’obstacle. Comme le son se propage à environ 340 m/s dans l’air, il suffit de multiplier ce temps par la vitesse du son et de diviser par deux pour obtenir la distance en centimètres.
🔧 Usages
🔌 Câblage en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Le HC-SR04 reste la référence pour mesurer une distance sans contact en Tunisie : portée jusqu’à 4 m, précision de 3 mm et câblage en 4 broches sur 5V. Idéal pour un robot, un radar de recul ou une jauge de niveau, à condition de soigner l’orientation de la cible et d’adapter la broche Echo aux cartes en 3,3V.
Questions fréquentes
Quel est l'usage principal du capteur HC-SR04 ?
Le capteur de distance à ultrasons HC-SR04 est principalement utilisé pour mesurer des distances allant de 2 à 400 cm. Il est idéal pour des projets en robotique et en automatisation, permettant aux dispositifs de détecter des obstacles ou de mesurer des espaces.
Avec quels microcontrôleurs le HC-SR04 est-il compatible ?
Le HC-SR04 est compatible avec de nombreux microcontrôleurs fonctionnant à 5V, tels que les Arduino, Raspberry Pi et autres plateformes de prototypage. Cela en fait un choix polyvalent pour divers projets électroniques.
Comment installer le capteur HC-SR04 ?
L'installation du capteur HC-SR04 est simple. Il suffit de le connecter aux broches appropriées de votre microcontrôleur : une broche pour l'alimentation, une pour la masse, et deux broches pour l'émission et la réception des ultrasons. Consultez la documentation de votre microcontrôleur pour les détails spécifiques.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le capteur HC-SR04 en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.
Ce capteur est-il garanti ?
Oui, le capteur HC-SR04 est couvert par une garantie de 6 mois contre les défauts de fabrication. Si vous rencontrez un problème, vous pouvez nous contacter pour des instructions sur le retour.
Quelles sont les différences entre le HC-SR04 et d'autres capteurs de distance ?
Le HC-SR04 se distingue par sa portée de 2 à 400 cm et sa précision dans la mesure des distances. Contrairement à certains capteurs infrarouges, il fonctionne bien dans des conditions variées et n'est pas affecté par la couleur ou la texture des objets.
Peut-on utiliser le HC-SR04 en extérieur ?
Oui, le capteur HC-SR04 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries pour garantir son bon fonctionnement. Évitez de l'exposer directement à la pluie ou à des conditions extrêmes.
Comment utiliser le capteur de distance à ultrasons HC-SR04
-
1Étape 1 : Rassembler les composants
Avant de commencer, assurez-vous d'avoir tous les composants nécessaires : le capteur HC-SR04, un microcontrôleur comme un Arduino, des câbles de connexion, et une alimentation 5V. Vérifiez également que votre environnement de travail est propre et organisé.
-
2Étape 2 : Connexion du capteur
Connectez le capteur HC-SR04 à votre microcontrôleur. Reliez la broche VCC du capteur à l'alimentation 5V, la broche GND à la masse, la broche TRIG à une broche numérique de l'Arduino et la broche ECHO à une autre broche numérique.
-
3Étape 3 : Installation de la bibliothèque
Si vous utilisez Arduino, ouvrez l'IDE Arduino et installez la bibliothèque nécessaire pour le capteur HC-SR04. Allez dans le menu 'Croquis', puis 'Inclure une bibliothèque', et recherchez 'NewPing' ou une bibliothèque similaire pour faciliter la lecture des distances.
-
4Étape 4 : Écriture du code
Rédigez un code simple pour initialiser le capteur et lire les distances. Utilisez les fonctions de la bibliothèque installée pour configurer les broches TRIG et ECHO, puis implémentez une boucle pour mesurer et afficher la distance sur le moniteur série.
-
5Étape 5 : Test du capteur
Téléversez le code sur votre microcontrôleur et ouvrez le moniteur série. Testez le capteur en plaçant des objets à différentes distances (entre 2 et 400 cm) et vérifiez que les valeurs affichées correspondent aux distances mesurées.
-
6Étape 6 : Ajustements et calibrations
Si les mesures ne sont pas précises, vérifiez les connexions et assurez-vous que le capteur est bien orienté. Vous pouvez également ajuster le code pour améliorer la précision en fonction de vos besoins spécifiques.
-
7Étape 7 : Intégration dans un projet
Une fois que le capteur fonctionne correctement, intégrez-le dans votre projet de robotique ou d'automatisation. Utilisez les mesures de distance pour contrôler des moteurs, des servomoteurs ou d'autres composants en fonction des distances détectées.
| Poids | 0,015 kg |
|---|
