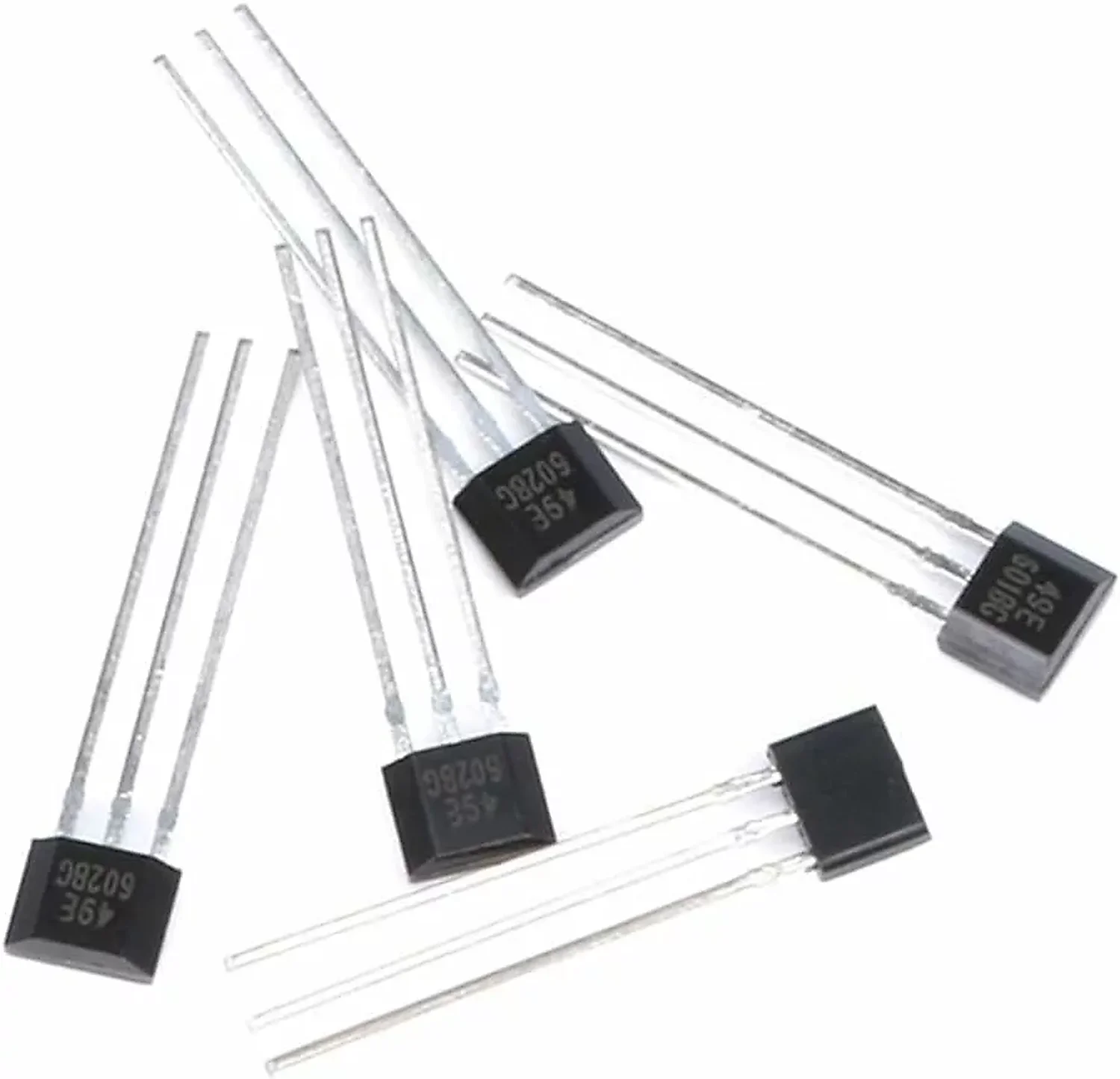

Capteur effet Hall 49E OH49E SS49E
En stock
Capteur effet Hall 49E sous 5V, haute sensibilité et format compact, idéal pour applications électroniques et robotiques.
Le capteur effet hall OH49E est un composant électronique essentiel pour de nombreux projets en robotique et en IoT. Ce capteur est conçu pour détecter des champs magnétiques. Il est largement utilisé par les étudiants, ingénieurs et makers en Tunisie.
capteur effet hall : capteur effet hall : Sa précision et sa fiabilité en font un choix privilégié pour les applications nécessitant une détection magnétique.
Caractéristiques du capteur effet hall
Le produit OH49E présente plusieurs caractéristiques techniques importantes. Il fonctionne avec une tension d’alimentation de 4. 5 à 24 V, ce qui le rend compatible avec une large gamme de systèmes.
Sa sensibilité est de 1,3 mV/G, ce qui permet une détection précise des champs magnétiques. De plus, il est disponible en boîtier TO-92, facilitant son intégration dans divers projets.
Caractéristiques techniques et points forts
Voici les principales caractéristiques du produit :
- Tension d’alimentation : 4,5 à 24 V
- Sortie : analogique
- Sensibilité : 1,3 mV/G
- Boîtier : TO-92
- Température de fonctionnement : -40 à 85 °C
Applications et cas d’usage
Le produit est utilisé dans divers projets. Notamment en robotique, où il permet de détecter la position des moteurs. Dans le domaine de l’IoT, il peut être intégré dans des systèmes de surveillance de l’environnement.
Les étudiants en électronique l’utilisent souvent pour des projets de prototypage. De plus, il est compatible avec de nombreux composants, tels que les cartes Arduino et les Raspberry Pi.
Guide technique : comment utiliser le capteur effet hall
Pour utiliser le produit OH49E, commencez par le brancher à votre carte de développement. Assurez-vous de respecter la polarité de l’alimentation. Ensuite, vous pouvez programmer votre carte pour lire la sortie analogique du capteur.
Cela vous permettra de détecter les variations de champ magnétique en temps réel.
Questions fréquentes sur le capteur effet hall
Quelle est la tension d’alimentation du capteur effet hall ?
Le produit OH49E fonctionne avec une tension d’alimentation de 4,5 à 24 V.
Le capteur effet hall est-il compatible avec Arduino / Raspberry Pi ?
Oui, le produit OH49E est compatible avec les cartes Arduino et Raspberry Pi, ce qui le rend adapté pour les projets de prototypage.
Quelles sont les dimensions du capteur effet hall ?
Le produit OH49E est disponible en boîtier TO-92, qui mesure environ 4,5 mm de diamètre et 10 mm de hauteur.
Informations complémentaires
Le produit OH49E est disponible en stock chez Didactico.tn avec livraison rapide en Tunisie. Ce capteur est un choix judicieux pour tous vos projets électroniques nécessitant une détection magnétique précise. Il est recommandé de consulter la documentation officielle pour plus de détails techniques.
Présentation du capteur effet hall
Le produit reste un choix pertinent pour le marché tunisien. Sa conception robuste et ses caractéristiques techniques en font un outil fiable pour les professionnels et les amateurs.
Avantages du capteur effet hall
Le produit offre plusieurs avantages. Sa sensibilité élevée permet une détection précise. De plus, sa large plage de tension d’alimentation le rend adaptable à divers systèmes.
Il est également facile à intégrer dans des projets existants.
Utilisation du capteur effet hall
Le produit peut être utilisé dans de nombreux domaines. En robotique, il aide à la détection de la position des moteurs. Dans l’IoT, il permet de surveiller des paramètres environnementaux.
Les applications sont variées et dépendent des besoins spécifiques de chaque projet.
Applications du capteur effet hall
Le produit est utilisé dans des systèmes de sécurité, des dispositifs de mesure et des projets éducatifs. Il est également employé dans des systèmes de contrôle de moteurs et des dispositifs de détection de proximité.
Conseils avant achat
Avant d’acheter le produit, il est conseillé de vérifier la compatibilité avec vos systèmes. Assurez-vous également de consulter les spécifications techniques pour garantir qu’il répond à vos besoins.
Conclusion sur le capteur effet hall
Le capteur effet hall reste un choix pertinent pour le marché tunisien. Sa fiabilité et sa précision en font un composant indispensable pour de nombreux projets électroniques.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type de capteur | Effet Hall |
| Modèle | 49E / OH49E / SS49E |
| Tension d’alimentation | 4.5V à 10.5V |
| Courant de sortie | 10 mA max |
| Température de fonctionnement | -40°C à +85°C |
| Sensibilité | ±5 mV/G |
| Dimensions | 3.0 mm x 3.0 mm |
| Boîtier | TO-92 |
Questions fréquentes
Quel est l'usage principal du capteur effet Hall 49E ?
Le capteur effet Hall 49E est principalement utilisé pour détecter des champs magnétiques. Il est idéal pour des applications électroniques et robotiques, comme la mesure de position, la détection de proximité ou le comptage d'objets.
Ce capteur est-il compatible avec d'autres composants électroniques ?
Oui, le capteur effet Hall 49E fonctionne sous une tension de 5V et est compatible avec la plupart des microcontrôleurs et circuits électroniques standard, ce qui le rend facile à intégrer dans vos projets.
Comment installer le capteur effet Hall 49E ?
L'installation du capteur effet Hall 49E est simple. Il suffit de le connecter aux broches appropriées de votre circuit, en respectant les polarités. Consultez la documentation de votre projet pour les détails de câblage.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le capteur effet Hall 49E en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et le mode de livraison choisi.
Ce produit est-il garanti ?
Oui, le capteur effet Hall 49E est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.
Quelles sont les différences entre le capteur effet Hall 49E et d'autres modèles similaires ?
Le capteur effet Hall 49E se distingue par sa haute sensibilité et son format compact, ce qui le rend particulièrement adapté pour des applications où l'espace est limité. D'autres modèles peuvent avoir des spécifications différentes en termes de sensibilité ou de tension.
Peut-on utiliser ce capteur dans des projets en extérieur ?
Le capteur effet Hall 49E est conçu pour un usage en intérieur. Pour des applications en extérieur, il est conseillé de le protéger des intempéries et de l'humidité.
Comment utiliser le capteur effet Hall 49E
-
1Préparation du matériel
Rassemblez tous les outils nécessaires, y compris le fer à souder, un multimètre pour tester les connexions, des câbles de connexion et une alimentation de 5V. Assurez-vous que votre espace de travail est propre et bien éclairé.
-
2Identification des broches
Examinez le capteur effet Hall 49E pour identifier les broches. Généralement, vous aurez trois broches : VCC (alimentation), GND (masse) et OUT (signal de sortie). Référez-vous à la documentation technique pour confirmer leur disposition.
-
3Connexion de l'alimentation
Connectez la broche VCC du capteur à votre alimentation de 5V. Assurez-vous que la connexion est solide et que le courant est coupé pendant cette étape pour éviter tout court-circuit.
-
4Connexion de la masse
Reliez la broche GND du capteur à la masse de votre circuit. Cela est crucial pour assurer un bon fonctionnement du capteur. Vérifiez que toutes les connexions sont sécurisées.
-
5Connexion du signal de sortie
Connectez la broche OUT à l'entrée d'un microcontrôleur ou à un circuit de traitement de signal. Cela vous permettra de lire les variations de champ magnétique détectées par le capteur.
-
6Test de fonctionnement
Mettez sous tension votre circuit et utilisez un multimètre pour vérifier la sortie du capteur. Approchez un aimant du capteur et observez les variations de tension sur la broche OUT. Cela confirmera que le capteur fonctionne correctement.
-
7Intégration dans votre projet
Une fois le test réussi, intégrez le capteur dans votre projet électronique ou robotique. Assurez-vous de bien programmer votre microcontrôleur pour traiter les signaux du capteur selon vos besoins.
| Poids | 0,015 kg |
|---|
