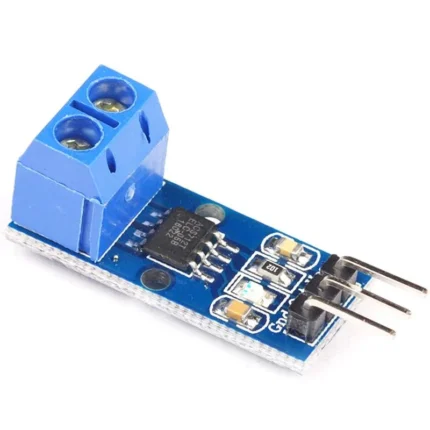

capteur de courant 30A ACS712

UGS : DAR-02-C12

En stock

Capteur de courant 30A ACS712 pour mesures précises dans projets électroniques. Solution fiable pour capter des courants élevés.

6,800 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

ACS712 · ±30 A · Effet Hall

Capteur de courant ACS712 30A : mesurer sans couper le circuit basse tension

Ce module à effet Hall isole galvaniquement la mesure du courant traversant ses bornes et restitue une tension analogique proportionnelle, lisible directement par l’entrée ADC d’un microcontrôleur.

🧲 Une mesure de courant sans contact électrique direct

Le circuit ACS712 exploite l’effet Hall : le courant qui traverse les deux bornes à visser génère un champ magnétique proportionnel, converti en tension de sortie analogique — sans connexion électrique entre le circuit mesuré et l’électronique de traitement. Cette version couvre une plage de ±30 A, adaptée aux courants plus élevés qu’un multimètre de laboratoire mesure habituellement en continu sur un montage. Le module se branche en série sur le conducteur à surveiller, et sa sortie s’exploite comme n’importe quel capteur analogique.

⭐ Pourquoi ce capteur

🧲Effet Hall, sans contactIsolation galvanique entre le circuit de puissance mesuré et l’électronique de lecture.
↔️Mesure bidirectionnelleDétecte aussi bien un courant continu que le sens du courant, jusqu’à ±30 A.
📈Sortie analogique linéaireTension proportionnelle au courant, centrée à Vcc/2 au repos.
🔌Alimentation 5 VCompatible directement avec Arduino et la plupart des cartes 5 V.
🔧Bornier à visRaccordement simple et sécurisé du conducteur à mesurer.
⚡Bande passante 80 kHzSuit les variations rapides de courant, pas seulement une valeur moyenne.

📐 Caractéristiques clés

CircuitAllegro ACS712, variante 30 A
Plage de mesure-30 A à +30 A
Sensibilité≈ 66 mV/A
Tension d’alimentation5 V
Sortie au repos (0 A)≈ Vcc/2, soit 2,5 V
Bande passanteDC à 80 kHz
IsolationGalvanique (effet Hall, sans contact électrique)
Température de fonctionnement-40°C à +85°C
ConnectiqueBornier à vis (puissance) + connecteur 3 broches (signal)
SKUDAR-02-C12

🎯 5 A, 20 A ou 30 A : bien choisir sa plage

L’ACS712 existe en trois calibres — ±5 A, ±20 A et ±30 A — qui partagent le même boîtier mais pas la même sensibilité : plus la plage est large, plus la sensibilité en mV/A diminue (185 mV/A en ±5A, 66 mV/A en ±30A). Choisir un calibre trop large pour un courant faible réduit la résolution de mesure ; choisir un calibre trop juste risque de saturer la sortie sur les pics de courant. Pour un courant nominal attendu autour de 10-20 A avec marge de sécurité, la version 30 A de ce module reste le choix le plus sûr.

🛠️ Ce que vous pouvez réaliser

Sa plage ±30 A et son isolation galvanique le rendent adapté à la surveillance de courants plus élevés que les petits montages électroniques.

🔋 Suivi de consommation énergétique⚙️ Surveillance de moteur ou pompe🏭 Contrôle de charge industrielle🎓 TP mesure et instrumentation🔌 Protection contre surintensité🌐 Monitoring IoT de courant

🚀 Démarrer en 3 étapes

Câblez le circuit de puissanceInsérez le conducteur à mesurer en série via le bornier à vis (IP+ / IP-).
Alimentez le moduleReliez VCC (5V) et GND côté signal, séparément du circuit de puissance.
Lisez la sortie analogiqueConvertissez la tension lue en courant à partir du point milieu (Vcc/2) et de la sensibilité (66 mV/A).

👤 Pour qui ?

Étudiants en instrumentationIngénieurs électrotechniqueMakers énergie/domotiqueEnseignants TP mesure

💡 Bon à savoir

Avant intégration, vérifiez que le calibre réellement gravé sur le circuit correspond bien à la plage attendue (5 A / 20 A / 30 A) : les trois versions de l’ACS712 partagent le même boîtier et la même carte, seule la sensibilité change. La précision annoncée par le fabricant (de l’ordre de ±1,5 %) suppose une tension d’alimentation stable à 5 V ; toute variation de Vcc décale directement la mesure. Le circuit mesuré et l’alimentation du module restent électriquement isolés grâce à l’effet Hall, mais respectez tout de même les courants maximaux du bornier lors du câblage.

🏁 En résumé

Ce capteur ACS712 30A mesure un courant continu ou alternatif jusqu’à ±30 A sans rompre l’isolation galvanique, via une simple sortie analogique proportionnelle. Une solution accessible pour du monitoring énergétique, de la protection de charge ou un TP d’instrumentation — à condition de choisir le bon calibre pour la résolution recherchée.

Questions fréquentes

Comment utiliser le capteur de courant ACS712 ?

Le capteur ACS712 se connecte facilement à votre circuit. Il mesure le courant en passant le fil à travers son capteur. Assurez-vous de respecter la polarité et de le connecter à un microcontrôleur pour lire les valeurs de courant.

Ce capteur est-il compatible avec tous les microcontrôleurs ?

Oui, le capteur de courant ACS712 est compatible avec la plupart des microcontrôleurs, tels que Arduino, Raspberry Pi et autres. Il utilise une sortie analogique qui peut être lue par les entrées analogiques de ces dispositifs.

Comment installer le capteur de courant ACS712 ?

L'installation du capteur ACS712 nécessite de le brancher sur votre circuit. Connectez les bornes d'entrée à votre source de courant et la sortie à une entrée analogique de votre microcontrôleur. Assurez-vous de respecter les spécifications de tension.

Quel est le délai de livraison pour ce produit en Tunisie ?

Le délai de livraison pour le capteur de courant ACS712 en Tunisie est généralement de 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour une satisfaction optimale.

Quelle est la garantie offerte sur le capteur ACS712 ?

Le capteur de courant ACS712 est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le capteur ACS712 et d'autres capteurs de courant ?

Le capteur ACS712 se distingue par sa capacité à mesurer des courants jusqu'à 30A avec une bonne précision. Contrairement à d'autres capteurs, il offre une sortie analogique, ce qui permet une lecture continue des valeurs de courant.

Peut-on utiliser le capteur ACS712 pour des applications industrielles ?

Le capteur ACS712 est principalement conçu pour des projets électroniques et des applications de prototypage. Pour des applications industrielles nécessitant une plus grande robustesse, il est conseillé d'explorer des capteurs spécifiquement conçus pour ces environnements.

Comment utiliser le capteur de courant 30A ACS712

⏱ Temps total : 15 min

Outils nécessaires : Multimètre, Câbles de connexion, Plaque de prototypage
Fournitures : Capteur de courant ACS712, Alimentation, Charge à mesurer
  1. 1
    Étape 1 : Préparation du circuit

    Rassemblez tous les composants nécessaires, y compris le capteur ACS712, une plaque de prototypage, des câbles de connexion, une alimentation et une charge à mesurer. Assurez-vous que votre espace de travail est propre et bien éclairé.

  2. 2
    Étape 2 : Connexion du capteur

    Connectez le capteur ACS712 à la plaque de prototypage. Le capteur a trois broches : VCC, GND et OUT. Connectez VCC à l'alimentation positive, GND à la terre et OUT à une entrée analogique de votre microcontrôleur.

  3. 3
    Étape 3 : Configuration de l'alimentation

    Alimentez le circuit en branchant l'alimentation. Vérifiez que la tension est correcte et que le capteur est correctement alimenté. Utilisez un multimètre pour confirmer que les tensions aux broches VCC et GND sont appropriées.

  4. 4
    Étape 4 : Connexion de la charge

    Connectez la charge que vous souhaitez mesurer en série avec le capteur. Assurez-vous que le courant ne dépasse pas 30A pour éviter d'endommager le capteur. Vérifiez les connexions pour garantir la sécurité.

  5. 5
    Étape 5 : Programmation du microcontrôleur

    Écrivez un programme pour lire la valeur analogique du capteur à partir de la broche OUT. Convertissez cette valeur en courant en utilisant la formule appropriée, en tenant compte de la sensibilité du capteur (185 mV/A pour le modèle ACS712 30A).

  6. 6
    Étape 6 : Test et validation

    Testez le circuit en appliquant une charge et en observant les valeurs mesurées sur le microcontrôleur. Comparez les résultats avec un multimètre pour vérifier la précision des mesures.

  7. 7
    Étape 7 : Finalisation et sécurité

    Une fois les tests effectués, assurez-vous que toutes les connexions sont sécurisées et que le circuit est stable. Éteignez l'alimentation avant de faire des modifications et travaillez toujours en toute sécurité.

Poids0,015 kg
