Support de circuit DIP

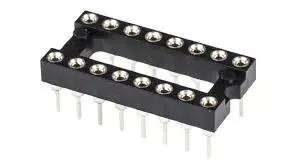

Support circuit DIP-16, 16 broches, pour circuits intégrés. Compatible projets électroniques, idéal étudiants et makers.
Plage de prix : 0,150 TND à 1,000 TND
Support de circuit intégré
Support de circuit DIP
Socle à souder qui reçoit un circuit intégré au format DIP (Dual In-line Package) sans le souder directement sur la carte. Le circuit s’insère et se retire librement, ce qui simplifie les tests, le prototypage et le remplacement en cas de composant défectueux.
Évite l’exposition du composant à la chaleur du fer à souder lors du montage.
Un circuit défectueux ou à mettre à jour s’extrait et se remplace sans ressouder la carte.
De 6 à 40 broches, avec corps étroit ou large disponible sur les formats 24 et 28 broches.
Compatible avec les cartes et brochages DIP classiques (Arduino, EEPROM, ampli-op, logique TTL/CMOS…).
Caractéristiques
Usages
- Prototypage électronique et cartes de développement faites main
- Remplacement d’un circuit intégré sans reprendre le fer à souder sur la carte finale
- Programmation/reprogrammation d’EEPROM ou microcontrôleurs DIP amovibles
Bon à savoir : pour les formats 24 et 28 broches, vérifiez si votre circuit intégré est en corps étroit (narrow, ~300 mil) ou large (wide, ~600 mil) avant de choisir la variation — un support de mauvaise largeur ne recevra pas correctement le composant.
Questions fréquentes
Quel est l'usage principal du support circuit DIP-16 ?
Le support circuit DIP-16 est conçu pour accueillir des circuits intégrés à 16 broches. Il facilite l'installation et le remplacement des composants dans vos projets électroniques, ce qui est particulièrement utile pour les étudiants et les makers.
Ce support est-il compatible avec tous les circuits intégrés ?
Le support DIP-16 est spécifiquement conçu pour les circuits intégrés de type DIP à 16 broches. Assurez-vous que votre circuit intégré est compatible avec cette configuration avant de l'acheter.
Comment installer le support circuit DIP-16 ?
L'installation du support circuit DIP-16 est simple. Il suffit de le souder sur votre carte de circuit imprimé, puis d'insérer le circuit intégré dans le support. Veillez à respecter l'orientation des broches pour un fonctionnement optimal.
Quels sont les délais de livraison pour ce produit en Tunisie ?
La livraison en Tunisie pour le support circuit DIP-16 est généralement rapide. Vous pouvez vous attendre à recevoir votre commande dans un délai de 3 à 7 jours ouvrables, selon votre localisation.
Y a-t-il une garantie sur le support circuit DIP-16 ?
Oui, le support circuit DIP-16 est couvert par une garantie de conformité. Si vous rencontrez un problème lié à la qualité du produit, vous pouvez nous contacter pour un échange ou un remboursement.
Quelles sont les différences entre ce support et d'autres produits similaires ?
Ce support circuit DIP-16 se distingue par sa conception spécifique pour les circuits intégrés à 16 broches, offrant une meilleure stabilité et un accès facile aux composants. D'autres supports peuvent ne pas offrir la même compatibilité ou qualité.
Peut-on utiliser ce support pour des projets Arduino ou Raspberry Pi ?
Le support circuit DIP-16 peut être utilisé dans des projets intégrant des circuits intégrés compatibles. Cependant, pour les projets Arduino ou Raspberry Pi, vérifiez que les composants que vous souhaitez utiliser sont adaptés à ce type de support.
Comment installer un support circuit DIP-16
-
1Préparation de l'espace de travail
Avant de commencer, assurez-vous que votre espace de travail est propre et bien éclairé. Rassemblez tous les outils et fournitures nécessaires pour éviter toute interruption pendant l'installation.
-
2Insertion du circuit intégré
Prenez le circuit intégré DIP-16 et alignez-le avec le support. Assurez-vous que les broches du circuit s'insèrent correctement dans les emplacements du support. Ne forcez pas l'insertion pour éviter d'endommager les broches.
-
3Fixation du support
Une fois le circuit intégré inséré, placez le support sur votre carte de circuit imprimé (PCB) à l'emplacement souhaité. Vérifiez que le support est bien positionné et qu'il ne risque pas de bouger.
-
4Soudage des broches
Utilisez un fer à souder pour souder chaque broche du support à la carte. Appliquez une petite quantité de soudure sur chaque connexion pour garantir un bon contact électrique. Laissez refroidir quelques secondes après chaque soudure.
-
5Vérification des connexions
Après avoir soudé toutes les broches, utilisez un multimètre pour vérifier la continuité des connexions. Cela vous permettra de vous assurer qu'il n'y a pas de courts-circuits ou de soudures froides.
-
6Test du circuit
Une fois les vérifications effectuées, alimentez votre circuit et testez son fonctionnement. Assurez-vous que le circuit intégré fonctionne comme prévu dans votre projet.
-
7Finalisation
Si tout fonctionne correctement, vous pouvez finaliser votre projet. Rangez vos outils et nettoyez votre espace de travail. Pensez à documenter votre installation pour de futures références.
| Poids | 0,05 kg |
|---|---|
| Modele | DIP-6, DIP-8, DIP-14, DIP-16, DIP-18, DIP-20, DIP-24 etroit, DIP-24 large, DIP-28 etroit, DIP-28 large, DIP-40 |
