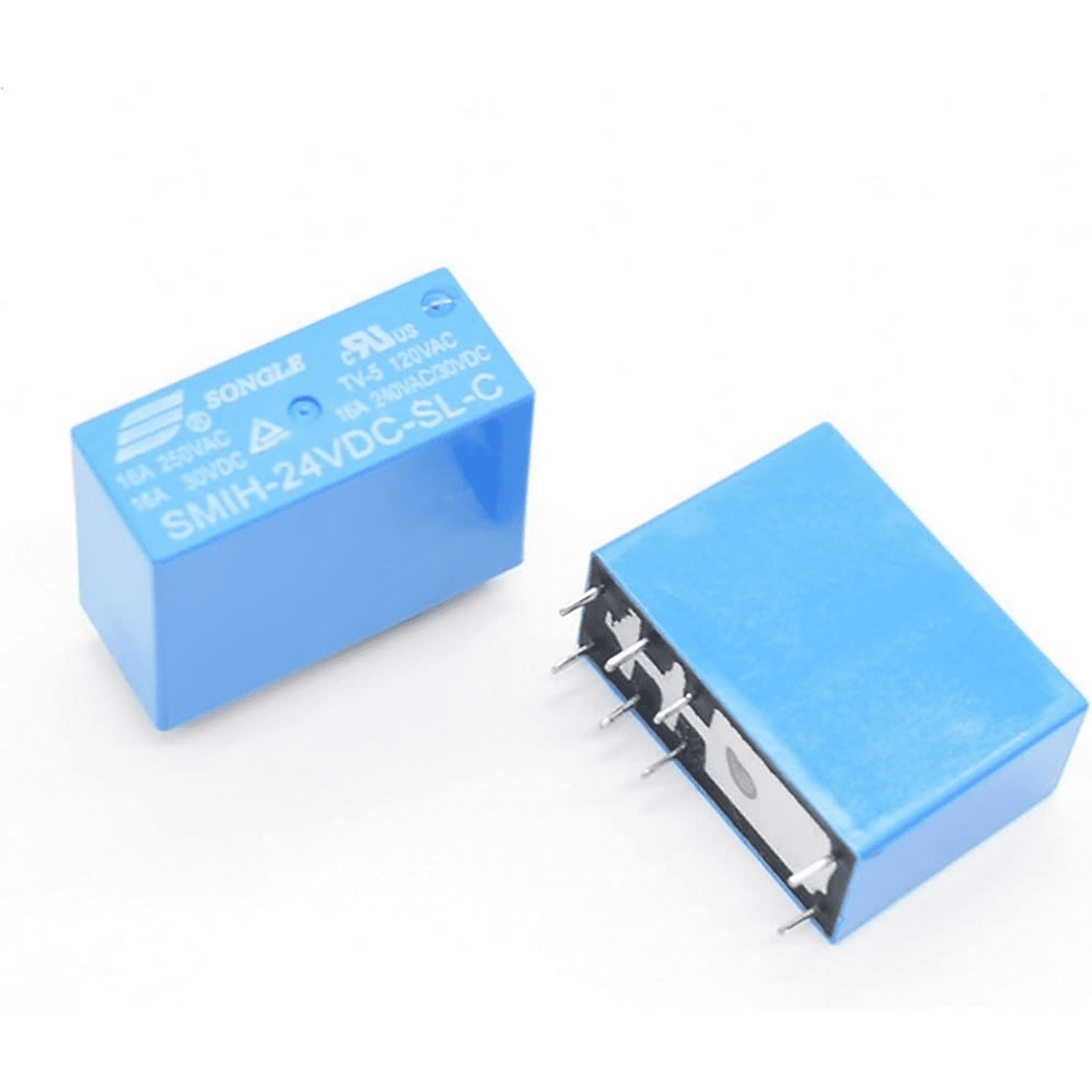

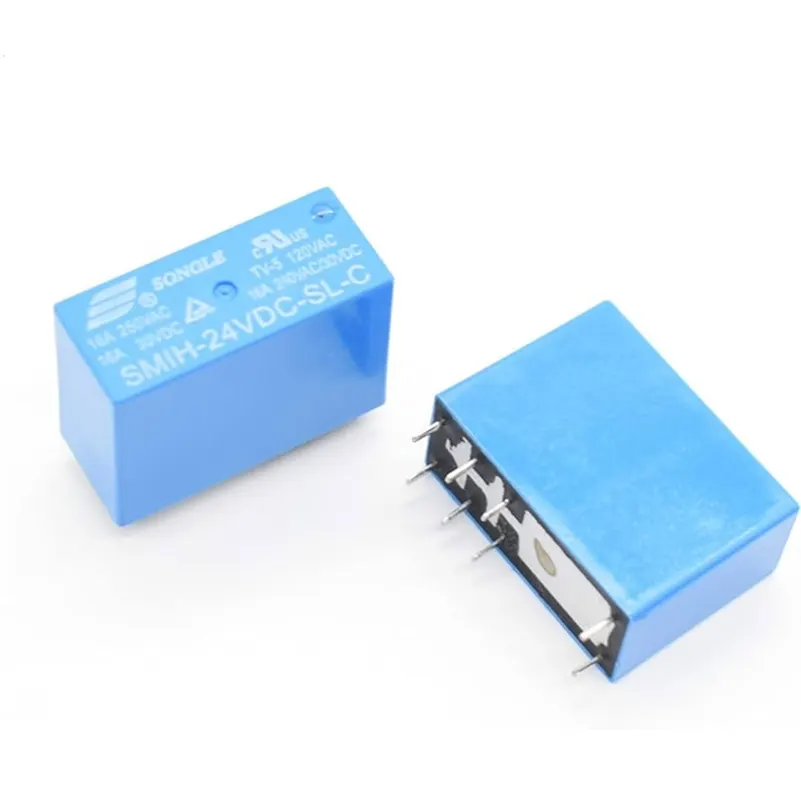

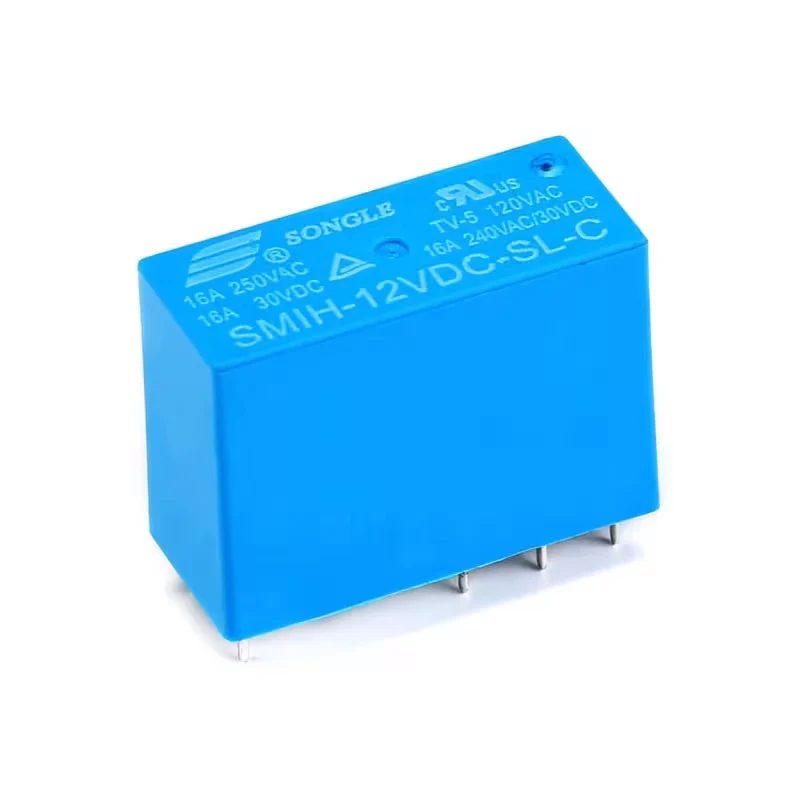

Relais bleu 8 broches, marqué "SMIH-24VDC-SL-C", avec boîtier rectangulaire et broches métalliques visibles.
Click to enlarge

Relais SMIH-24VDC-SL-C 8 Pin

UGS : DAR-02-R42

En stock

Relais SMIH-24VDC-SL-C 8 Pin, 24VDC, parfait pour le contrôle de circuits électroniques. Compatible Arduino et projets IoT.

5,600 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Songle SMIH-24VDC-SL-C · Contact 16 A

Relais Songle SMIH-24VDC-SL-C : bobine 24 V DC, contact 16 A pour piloter une charge secteur

Un relais électromécanique du fabricant Songle, bobine de commande 24 V DC, avec un contact inverseur capable de commuter jusqu’à 16 A sous 250 V AC ou 30 V DC. Il sert d’interface entre un circuit de commande basse tension et une charge de puissance (moteur, éclairage, résistance de chauffe…).

🔌 Un vrai relais de puissance, pas un simple contact logique

Ce relais Songle référence SMIH-24VDC-SL-C fonctionne avec une bobine alimentée en 24 V DC. Son contact, de type inverseur (un commun, un contact travail, un contact repos), est dimensionné pour commuter des charges nettement plus importantes qu’un contact de capteur : jusqu’à 16 A sous 250 V AC. Cela en fait un composant adapté au pilotage de charges secteur réelles, à condition d’être câblé dans les règles de l’art.

⭐ Points clés

🏭Marque identifiéeSongle Relay, fabricant reconnu de relais électromécaniques pour l’électronique de puissance.
⚡Bobine 24 V DCCircuit de commande basse tension, à piloter via un transistor/module relais et non directement par une sortie logique.
🔀Contact inverseur (SPDT)Un commun, un contact NO (travail) et un contact NF (repos), pour basculer une charge entre deux états.
💪16 A / 250 V ACCapacité de commutation élevée : adapté au pilotage direct de charges secteur de puissance modérée à élevée.
🌡️-40 °C à +85 °CPlage de fonctionnement large, compatible avec un usage en armoire électrique ou en extérieur abrité.

📐 Caractéristiques

Fabricant / référenceSongle Relay — SMIH-24VDC-SL-C
Tension de bobine24 V DC
Type de contactInverseur (SPDT, 1 contact travail + 1 repos)
Pouvoir de coupure16 A / 250 V AC · 16 A / 30 V DC
MontageTraversant (THT), à souder sur circuit imprimé
Température de fonctionnement-40 °C à +85 °C

🛠️ Cas d’usage courants

🏠 Automatisation domestique (éclairage, volets)🔧 Commande de moteurs et pompes🎓 TP d’automatisme et d’électrotechnique🤖 Interfaçage Arduino/automate vers charge secteur

💡 Bon à savoir

La bobine 24 V DC de ce relais consomme davantage de courant qu’une sortie logique de microcontrôleur ne peut en fournir : pilotez-la via un transistor, un module relais ou un circuit driver dédié, avec une diode de roue libre pour protéger l’électronique de commande. Le contact peut commuter jusqu’à 250 V AC / 16 A : toute intervention côté secteur doit respecter les règles de sécurité électrique (hors tension, isolation correcte, câblage réalisé par une personne compétente).

🏁 En résumé

Un relais Songle robuste, à bobine 24 V DC et contact 16 A/250 V AC, pour interfacer une commande basse tension avec une charge de puissance réelle — moteur, éclairage ou équipement secteur. À réserver à un montage réalisé avec les précautions électriques adaptées au niveau de tension commuté.

Questions fréquentes

Quel est l'usage principal du relais SMIH-24VDC-SL-C 8 Pin ?

Le relais SMIH-24VDC-SL-C 8 Pin est conçu pour le contrôle de circuits électroniques. Il permet de gérer des charges électriques en utilisant un signal de faible puissance, idéal pour des projets Arduino et IoT.

Ce relais est-il compatible avec des projets Arduino ?

Oui, le relais SMIH-24VDC-SL-C est compatible avec les projets Arduino. Il peut être facilement intégré dans vos circuits pour contrôler divers appareils électroniques.

Comment installer le relais SMIH-24VDC-SL-C ?

L'installation du relais SMIH-24VDC-SL-C nécessite de le connecter à une source de 24VDC et de le relier aux circuits que vous souhaitez contrôler. Assurez-vous de respecter les polarités et les spécifications électriques.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie pour le relais SMIH-24VDC-SL-C varient généralement entre 3 à 7 jours ouvrés, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement.

Le relais SMIH-24VDC-SL-C est-il garanti ?

Oui, le relais SMIH-24VDC-SL-C est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise installation.

Quelles sont les différences avec d'autres relais similaires ?

Le relais SMIH-24VDC-SL-C se distingue par sa tension de fonctionnement de 24VDC et sa configuration à 8 broches, offrant une meilleure compatibilité avec les projets électroniques modernes par rapport à d'autres modèles.

Peut-on utiliser ce relais pour des applications industrielles ?

Le relais SMIH-24VDC-SL-C est principalement conçu pour des projets électroniques et IoT. Pour des applications industrielles, il est conseillé de vérifier les spécifications de charge et de résistance aux environnements spécifiques.

Comment utiliser le relais SMIH-24VDC-SL-C

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Relais SMIH-24VDC-SL-C, Fils de connexion, Alimentation 24VDC
  1. 1
    Préparer le matériel

    Rassemblez tous les outils et fournitures nécessaires, y compris le relais SMIH-24VDC-SL-C, des fils de connexion, une alimentation 24VDC, un fer à souder et un multimètre. Assurez-vous que votre espace de travail est propre et bien éclairé.

  2. 2
    Identifier les broches du relais

    Examinez le relais SMIH-24VDC-SL-C pour identifier les broches. Les broches 1 et 2 sont pour la bobine, et les broches 3, 4, 5 et 6 sont pour le contact. Consultez le schéma de brochage fourni avec le relais pour une identification précise.

  3. 3
    Connecter la bobine

    Connectez les broches de la bobine (1 et 2) aux fils de votre alimentation 24VDC. Assurez-vous que la polarité est respectée. Utilisez le fer à souder pour réaliser des connexions solides et sécurisées.

  4. 4
    Connecter les contacts

    Connectez les broches de contact (3, 4, 5 et 6) selon le schéma de votre circuit. Par exemple, connectez une charge (comme une ampoule ou un moteur) aux broches 3 et 4. Vérifiez que toutes les connexions sont bien isolées.

  5. 5
    Tester le relais

    Alimentez le relais en appliquant 24VDC sur les broches de la bobine. Utilisez un multimètre pour vérifier que le relais fonctionne correctement, en mesurant la continuité entre les broches de contact lorsque le relais est activé.

  6. 6
    Intégrer au projet

    Une fois le relais testé, intégrez-le dans votre projet Arduino ou IoT. Utilisez des commandes numériques pour activer ou désactiver le relais selon vos besoins. Assurez-vous de bien respecter les spécifications de votre projet.

  7. 7
    Finaliser et sécuriser

    Vérifiez toutes les connexions une dernière fois pour vous assurer qu'elles sont sécurisées. Rangez les outils et nettoyez votre espace de travail. Votre relais SMIH-24VDC-SL-C est maintenant prêt à être utilisé dans vos projets.

Poids0,025 kg
