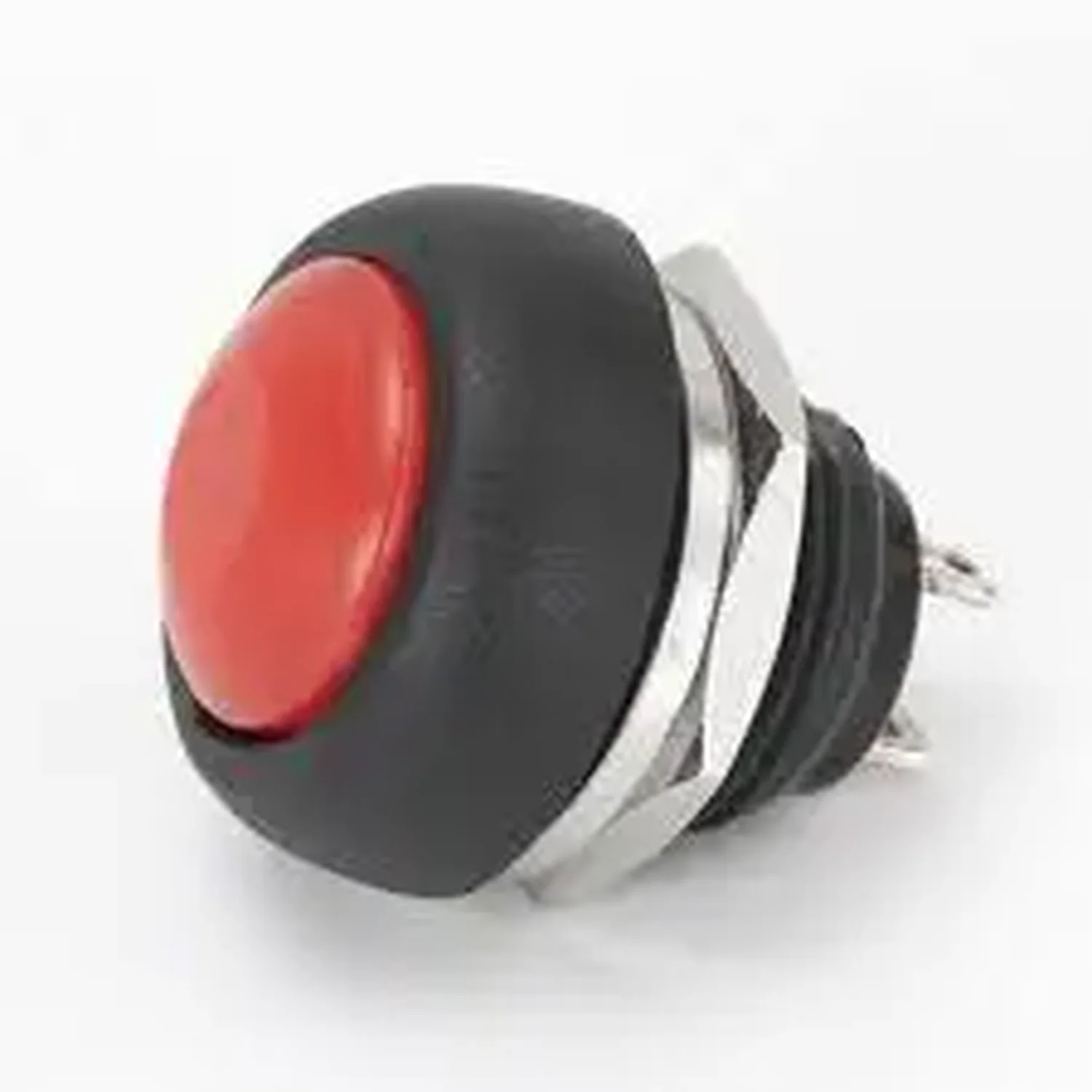

Bouton poussoir rond rouge avec boîtier noir et connecteurs
Click to enlarge

PBS-33B Mini bouton poussoir

UGS : DCD-01-C133

Disponible sur commande

Bouton poussoir PBS-33B 12V, compact et facile à intégrer, idéal pour projets électroniques et applications Arduino.

2,500 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

12mm · Étanche · Momentané

PBS-33B : bouton poussoir métallique étanche 12mm

Un contact momentané (NO) robuste, à capot caoutchouc étanche, pour vos façades de boîtier et vos commandes marche/arrêt en projet électronique.

🔘 Présentation

Le PBS-33B est un bouton poussoir rond à visser, très répandu dans les projets électroniques pour sa fixation sur perçage de 12mm et son capot en caoutchouc qui protège le contact de la poussière et des projections. C’est un contact sec « tout ou rien » : il ne délivre aucune tension propre, il ferme simplement un circuit tant qu’on appuie dessus (fonctionnement momentané, normalement ouvert).

⭐ Points clés

🔧Perçage 12mm standardSe fixe par un simple trou de 12mm dans une façade, avec écrou fourni.
💧Capot étancheBouton protégé par un capot caoutchouc contre poussière et éclaboussures.
🔌Contact NO momentanéCircuit fermé uniquement pendant l’appui, 2 broches à souder.
🛡️Corps métalliqueFiletage et corps en métal pour une fixation durable en façade.

📐 Caractéristiques techniques

RéférencePBS-33B
Type de contactMomentané, normalement ouvert (NO)
Diamètre de perçage12 mm
Diamètre de tête≈ 17,5 mm
Pouvoir de coupe3A / 125VAC · 1A / 250VAC
Résistance de contact≤ 20 mΩ
Température de fonctionnement-25°C à +85°C
Durée de vie électrique≈ 50 000 cycles
Connexion2 broches à souder

🛠️ Usages

Un composant polyvalent pour toute commande manuelle en façade :

🔴 Bouton reset / arrêt d’urgence léger🤖 Entrée utilisateur Arduino/microcontrôleur📦 Façade de boîtier électronique🚗 Petits montages 12V (modélisme, auto)

👤 Pour qui ?

Makers et hobbyistesÉtudiants en électroniqueIntégrateurs de boîtiersProjets Arduino/Raspberry Pi

💡 Bon à savoir

Ce bouton est un simple contact sec, pas un composant alimenté : il n’a pas de « tension d’alimentation » propre, il commute la tension et le courant du circuit sur lequel vous le câblez, dans la limite de son pouvoir de coupe (jusqu’à 250VAC/1A ou 125VAC/3A). Pour un usage en très basse tension (3,3V à 12V DC, typique Arduino/Raspberry Pi), il fonctionne largement en dessous de ses limites nominales — aucun relais n’est nécessaire pour ce type de signal logique.

🏁 En résumé

Simple, étanche et facile à intégrer : le PBS-33B est le bouton poussoir de façade par défaut pour vos boîtiers électroniques, du reset Arduino au bouton marche/arrêt d’un montage 12V.

Documentation et ressources

Questions fréquentes

Quel est l'usage principal du bouton poussoir PBS-33B ?

Le bouton poussoir PBS-33B est conçu pour des projets électroniques variés, notamment pour des applications avec Arduino. Il permet d'activer ou de désactiver des circuits de manière simple et efficace.

Ce bouton est-il compatible avec d'autres composants électroniques ?

Oui, le PBS-33B est compatible avec de nombreux composants électroniques standard, notamment les microcontrôleurs et les circuits intégrés, facilitant ainsi son intégration dans divers projets.

Comment installer le bouton poussoir PBS-33B ?

L'installation du PBS-33B est simple. Il suffit de le souder sur un circuit imprimé ou de le connecter à des fils selon votre schéma de câblage. Assurez-vous de respecter la polarité si nécessaire.

Quelles sont les options de livraison disponibles en Tunisie ?

Nous proposons plusieurs options de livraison en Tunisie, y compris la livraison standard et express. Les délais de livraison varient en fonction de la méthode choisie et de votre localisation.

Le produit est-il garanti ?

Oui, le bouton poussoir PBS-33B est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le PBS-33B et d'autres boutons poussoirs ?

Le PBS-33B se distingue par sa compacité et sa facilité d'intégration dans des projets électroniques. Il fonctionne sous 12V, ce qui le rend adapté à de nombreuses applications, contrairement à d'autres modèles qui peuvent avoir des spécifications différentes.

Peut-on utiliser ce bouton poussoir dans des projets extérieurs ?

Le PBS-33B est principalement conçu pour des applications intérieures. Pour des projets extérieurs, il est conseillé de le protéger contre l'humidité et les intempéries.

Comment installer le bouton poussoir PBS-33B

⏱ Temps total : 15 min

  1. 1
    Préparation du matériel

    Avant de commencer, assurez-vous d'avoir le bouton poussoir PBS-33B, une source d'alimentation de 12V, des fils de connexion et éventuellement une plaque de prototypage pour faciliter l'installation.

  2. 2
    Identification des broches

    Examinez le bouton poussoir PBS-33B et identifiez les broches. Généralement, il y a deux broches pour la connexion électrique. Assurez-vous de bien les repérer avant de procéder.

  3. 3
    Connexion des fils

    Prenez deux fils de connexion et connectez une extrémité de chaque fil aux broches du bouton poussoir. L'autre extrémité des fils sera connectée à votre circuit ou à votre microcontrôleur.

  4. 4
    Raccordement à l'alimentation

    Connectez l'une des extrémités des fils à la source d'alimentation de 12V. Assurez-vous que la polarité est respectée pour éviter tout court-circuit.

  5. 5
    Intégration dans le circuit

    Intégrez le bouton poussoir dans votre circuit électronique ou votre projet Arduino. Vous pouvez utiliser une plaque de prototypage pour faciliter les connexions.

  6. 6
    Test de fonctionnement

    Une fois toutes les connexions effectuées, testez le bouton poussoir en l'actionnant. Vérifiez que le circuit réagit comme prévu, par exemple en allumant une LED ou en déclenchant une action.

  7. 7
    Finalisation de l'installation

    Si tout fonctionne correctement, fixez le bouton poussoir dans son emplacement définitif. Assurez-vous que toutes les connexions sont sécurisées et que le montage est propre.

Poids0,02 kg
