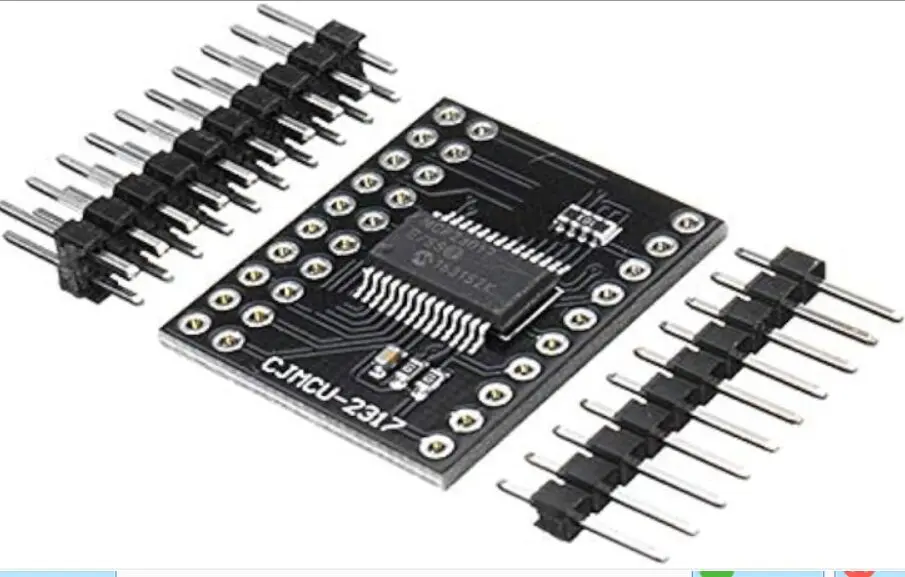

Module d’interface série CJMCU-2317 MCP23017

UGS : DAR-02-L37

En stock

Module d’interface série CJMCU-2317 MCP23017, idéal pour le prototypage, assure fiabilité et performance dans vos projets électroniques.

62,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Extension E/S

Module expandeur d’E/S MCP23017 (CJMCU-2317, I2C)

Module basé sur le MCP23017 qui ajoute 16 entrées/sorties numériques supplémentaires à un microcontrôleur, via le bus I2C (2 fils seulement). Quand un Arduino, ESP ou Raspberry Pi manque de broches, cet expandeur en fournit 16 de plus — pour piloter relais, LED, boutons et capteurs sans saturer le microcontrôleur.

16 broches de plus, sur 2 fils

Les broches d’un microcontrôleur s’épuisent vite dès qu’on multiplie boutons, LED et relais. Le MCP23017 résout le problème : il offre 16 E/S configurables, adressables en I2C, et plusieurs modules peuvent cohabiter sur le même bus (jusqu’à 8 adresses) pour 128 E/S au total. Il gère aussi les interruptions, pratique pour détecter un changement d’état sans interroger en boucle. Indispensable pour les claviers matriciels, panneaux de commande et gros montages.

Caractéristiques

CircuitMCP23017 (module CJMCU-2317)
E/S16 broches numériques
InterfaceI2C (jusqu’à 8 modules)
BonusGestion d’interruptions

Usages

Manque de brochesClavier matricielPanneau de commandePilotage de relais/LED
Chaque module a une adresse I2C configurable (cavaliers) : on en cumule plusieurs sur le même bus. Pour des entrées analogiques supplémentaires, c’est au contraire un ADC (type ADS1115) qu’il faut.

Questions fréquentes

Quel est l'usage principal du module CJMCU-2317 MCP23017 ?

Le module CJMCU-2317 MCP23017 est conçu pour le prototypage électronique. Il permet d'ajouter des entrées/sorties supplémentaires à vos projets, facilitant ainsi la gestion de plusieurs composants à partir d'une seule interface série.

Ce module est-il compatible avec tous les microcontrôleurs ?

Oui, le module CJMCU-2317 MCP23017 est compatible avec la plupart des microcontrôleurs courants, notamment ceux basés sur Arduino et Raspberry Pi, grâce à son interface I2C.

Comment installer le module sur un projet ?

L'installation du module est simple. Connectez-le à votre microcontrôleur via les broches I2C, en respectant les connexions SDA et SCL. Assurez-vous également d'alimenter le module correctement selon les spécifications.

Quel est le délai de livraison pour ce produit en Tunisie ?

Le délai de livraison pour le module CJMCU-2317 MCP23017 en Tunisie est généralement de 3 à 5 jours ouvrables, selon votre localisation et les options de livraison choisies.

Ce produit bénéficie-t-il d'une garantie ?

Oui, le module CJMCU-2317 MCP23017 est couvert par une garantie de 12 mois, vous assurant ainsi une protection contre les défauts de fabrication.

Quelles sont les différences entre ce module et d'autres modules d'interface série ?

Le CJMCU-2317 MCP23017 se distingue par sa capacité à gérer jusqu'à 16 entrées/sorties supplémentaires via une seule interface I2C, offrant ainsi une solution efficace pour les projets nécessitant plusieurs connexions.

Peut-on utiliser ce module pour des applications industrielles ?

Bien que le module CJMCU-2317 MCP23017 soit principalement destiné au prototypage, il peut également être utilisé dans des applications industrielles légères, tant que les conditions d'utilisation respectent ses spécifications techniques.

Comment utiliser le module d'interface série CJMCU-2317 MCP23017

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Fils de connexion, Alimentation 5V
  1. 1
    Préparation du matériel

    Rassemblez tous les outils et fournitures nécessaires : le module CJMCU-2317, des fils de connexion, une alimentation de 5V, un fer à souder et un multimètre. Assurez-vous que votre espace de travail est propre et bien éclairé.

  2. 2
    Vérification des connexions

    Examinez le module pour identifier les broches de connexion. Le CJMCU-2317 dispose de plusieurs broches, dont celles pour l'alimentation (VCC, GND) et les broches de communication (SDA, SCL). Notez leur emplacement pour une connexion correcte.

  3. 3
    Connexion de l'alimentation

    Connectez la broche VCC du module à une source d'alimentation de 5V et la broche GND à la masse. Utilisez des fils de connexion pour établir ces connexions. Vérifiez avec un multimètre que la tension est correcte avant de continuer.

  4. 4
    Connexion des lignes de communication

    Reliez les broches SDA et SCL du module aux broches correspondantes de votre microcontrôleur (par exemple, Arduino). Assurez-vous que les connexions sont solides et que les fils ne sont pas en court-circuit.

  5. 5
    Installation de la bibliothèque

    Téléchargez et installez la bibliothèque MCP23017 pour votre environnement de développement (comme Arduino IDE). Cela facilitera la communication entre votre microcontrôleur et le module. Suivez les instructions de la bibliothèque pour l'installation.

  6. 6
    Écriture du code

    Rédigez un programme simple pour tester le module. Utilisez les fonctions de la bibliothèque pour initialiser le module et lire ou écrire des données. Téléversez le code sur votre microcontrôleur et surveillez les résultats.

  7. 7
    Test et validation

    Une fois le code téléversé, vérifiez le bon fonctionnement du module. Surveillez les sorties et assurez-vous que les données sont correctement transmises. Si nécessaire, ajustez le code ou les connexions pour résoudre les problèmes.

Poids0,015 kg
