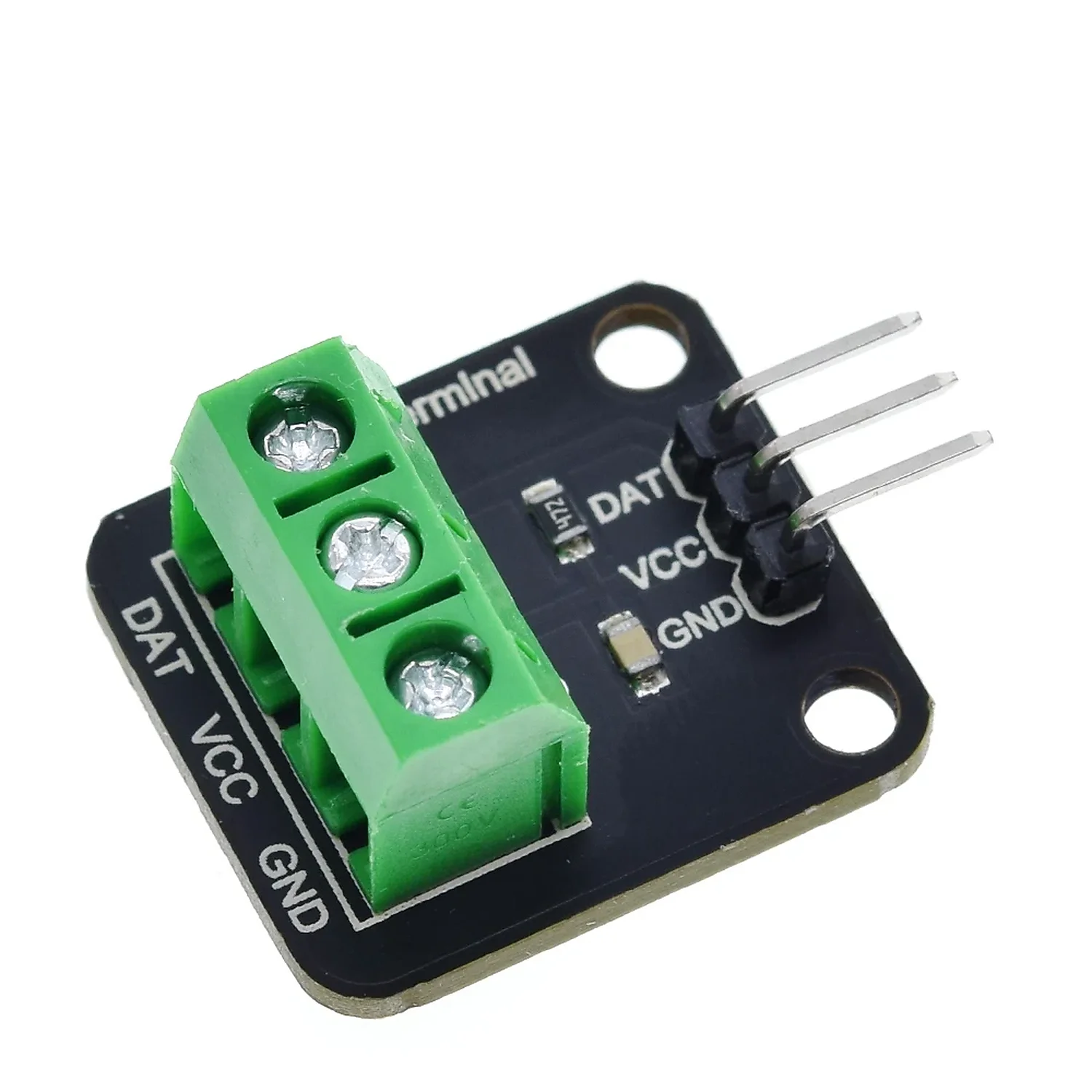

Module pour sonde de temperature DS18B20

UGS : DAR-02-T43

En stock

Module DS18B20 pour mesure de température de -55°C à +125°C, compatible Arduino. Précision et fiabilité pour vos projets électroniques.

10,700 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
DS18B20 · température numérique · 1-Wire

La sonde de température numérique précise, plusieurs sur un seul fil

Le DS18B20 mesure la température de -55 à +125 °C en numérique sur bus 1-Wire : précis, sans étalonnage, et on en chaîne plusieurs sur une seule broche.

🌡️ Présentation

Capteur numérique star, le DS18B20 communique en 1-Wire : chaque sonde possède une adresse unique, ce qui permet d’en brancher plusieurs en parallèle sur un seul fil de données. Précision de ±0,5 °C, résolution jusqu’à 12 bits, version étanche disponible : il s’impose pour mesurer la température de l’air, de l’eau ou d’un local, avec Arduino, ESP32 ou Raspberry Pi.

⭐ Pourquoi le DS18B20

🎯±0,5 °CPrécis sans étalonnage.
🔗Bus 1-WirePlusieurs sondes sur un seul fil.
🌡️-55 à +125 °CLarge plage.
💧Version étancheIdéal pour l’eau et l’extérieur.
🔢9 à 12 bitsRésolution réglable.
⚙️3 – 5,5 VCompatible toutes cartes.

📐 Caractéristiques clés

CapteurDS18B20 (numérique)
Plage-55 à +125 °C
Précision±0,5 °C (-10 à +85 °C)
Interface1-Wire (adresse unique)
Résolution9 – 12 bits

🛠️ Usages typiques

💧 Température de l’eau🌡️ Multi-points🍺 Brassage / cuisine🏠 Thermostat❄️ Frigo / serveur📊 Datalogging

👤 Pour qui ?

Makers domotiqueÉtudiantsBrasseurs DIYSurveillance thermique

💡 Bon à savoir

Une résistance de tirage (~4,7 kΩ) entre données et VCC est nécessaire sur le bus 1-Wire. Pour mesurer l’eau ou l’extérieur, choisissez la version sonde étanche (câble inox). Plusieurs DS18B20 partagent le même fil grâce à leur adresse unique : pratique pour un suivi multi-points.

🏁 En résumé

Précis, numérique et chaînable, le DS18B20 est la sonde de température de référence pour la domotique, le suivi de l’eau et le multi-points. Une valeur sûre, disponible en Tunisie.

Questions fréquentes

Comment utiliser le module DS18B20 pour mesurer la température ?

Pour utiliser le module DS18B20, connectez-le à votre carte Arduino en suivant le schéma de câblage fourni. Ensuite, téléchargez une bibliothèque compatible pour lire les données de température. Ce module mesure des températures de -55°C à +125°C avec une bonne précision.

Ce module est-il compatible avec d'autres microcontrôleurs ?

Le module DS18B20 est principalement conçu pour être utilisé avec Arduino, mais il peut également être compatible avec d'autres microcontrôleurs qui supportent le protocole 1-Wire. Vérifiez la documentation de votre microcontrôleur pour plus de détails.

Comment installer le module sur une carte Arduino ?

Pour installer le module DS18B20 sur une carte Arduino, connectez le fil de données à une broche numérique, le fil d'alimentation à 5V et le fil de masse à GND. Assurez-vous d'utiliser une résistance de tirage de 4.7kΩ entre le fil de données et l'alimentation pour un fonctionnement optimal.

Quel est le délai de livraison pour ce produit en Tunisie ?

La livraison du module DS18B20 en Tunisie prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous vous tiendrons informé de l'état de votre commande tout au long du processus.

Y a-t-il une garantie sur ce produit ?

Oui, le module DS18B20 est couvert par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre le DS18B20 et d'autres capteurs de température ?

Le DS18B20 se distingue par sa capacité à mesurer une large plage de températures de -55°C à +125°C et sa précision. Contrairement à d'autres capteurs, il utilise le protocole 1-Wire, ce qui permet de connecter plusieurs capteurs sur une seule ligne de données.

Ce module nécessite-t-il des composants supplémentaires pour fonctionner ?

Pour un fonctionnement optimal du module DS18B20, il est recommandé d'utiliser une résistance de tirage de 4.7kΩ. Sinon, il peut être utilisé directement avec une carte Arduino sans autres composants nécessaires.

Comment utiliser le module DS18B20

⏱ Temps total : 15 min

Outils nécessaires : Arduino, Câbles de connexion, Ordinateur
Fournitures : Module DS18B20, Résistance 4.7kΩ
  1. 1
    Étape 1 : Rassembler le matériel

    Avant de commencer, assurez-vous d'avoir tous les éléments nécessaires : un module DS18B20, une résistance de 4.7kΩ, un Arduino, des câbles de connexion et un ordinateur avec l'IDE Arduino installé.

  2. 2
    Étape 2 : Connexion du module

    Connectez le module DS18B20 à l'Arduino. Reliez le pin VCC du module à la broche 5V de l'Arduino, le pin GND à la broche GND, et le pin DATA à une broche numérique (par exemple, la broche 2). N'oubliez pas d'ajouter la résistance de 4.7kΩ entre le pin VCC et le pin DATA.

  3. 3
    Étape 3 : Installer la bibliothèque

    Ouvrez l'IDE Arduino sur votre ordinateur. Allez dans le menu 'Sketch', puis 'Inclure une bibliothèque' et sélectionnez 'Gérer les bibliothèques'. Recherchez 'OneWire' et 'DallasTemperature', puis installez-les.

  4. 4
    Étape 4 : Charger le code

    Créez un nouveau sketch dans l'IDE Arduino. Copiez et collez le code d'exemple pour le DS18B20, qui initialise la bibliothèque et lit la température. Assurez-vous de définir la bonne broche pour le DATA.

  5. 5
    Étape 5 : Téléverser le programme

    Connectez votre Arduino à l'ordinateur via USB. Sélectionnez le bon port dans l'IDE Arduino, puis cliquez sur le bouton 'Téléverser' pour envoyer le code à l'Arduino.

  6. 6
    Étape 6 : Ouvrir le moniteur série

    Après le téléversement, ouvrez le moniteur série dans l'IDE Arduino. Réglez la vitesse de transmission à 9600 bauds. Vous devriez voir les lectures de température s'afficher.

  7. 7
    Étape 7 : Tester le module

    Pour tester le module, vous pouvez le placer dans des environnements à différentes températures. Observez les valeurs affichées dans le moniteur série pour vérifier la précision et le bon fonctionnement du capteur.

Poids0,015 kg
