Module CAN de précision 16 bits CJMCU-ADS1115

UGS : DAR-02-V64

En stock

Module CAN 16 bits CJMCU-ADS1115 pour projets électroniques, offrant précision et fiabilité. Idéal pour prototypage avancé.

15,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

16 bits · I2C · 4 voies

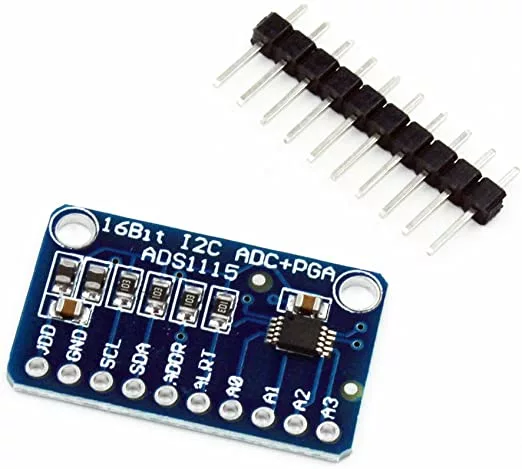

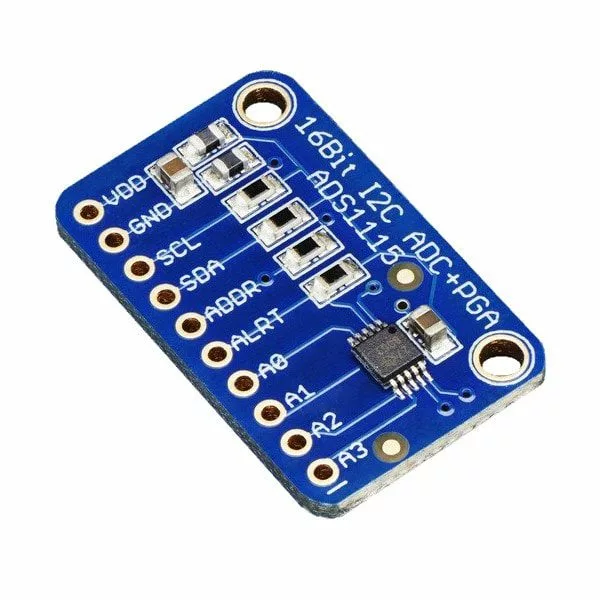

Module CAN 16 bits CJMCU-ADS1115 — convertisseur analogique-numérique de précision

Breakout autour du convertisseur ADS1115 (Texas Instruments) : résolution 16 bits, 4 entrées configurables et amplificateur à gain programmable (PGA), pour mesurer des signaux analogiques bien plus finement que l’ADC 10 bits intégré à un Arduino.

🧪 Présentation

L’ADS1115 est un convertisseur analogique-numérique (CAN) 16 bits de Texas Instruments, communiquant en I2C. Ce module CJMCU expose les broches VDD, GND, SCL, SDA, ADDR, ALRT ainsi que quatre entrées A0 à A3, prêtes à recevoir des capteurs analogiques. Il complète efficacement les microcontrôleurs dont l’ADC intégré est limité en résolution (10 bits sur un Arduino Uno/Nano classique), pour des mesures de tension nécessitant davantage de précision : cellules de charge, capteurs de pression, sondes analogiques de laboratoire, etc.

⭐ Points clés

🎯Résolution 16 bitsJusqu’à 65 536 pas de mesure, bien au-delà des 10 bits d’un Arduino standard.
🔌4 entrées configurables4 voies simples ou 2 voies différentielles selon le câblage.
📶Gain programmable (PGA)Pleine échelle réglable de ±256 mV à ±6,144 V pour adapter la sensibilité au signal.
⚡Jusqu’à 860 SPSCadence d’échantillonnage réglable, jusqu’à 860 échantillons par seconde.
🧩4 adresses I2CBroche ADDR (GND/VDD/SDA/SCL) pour chaîner jusqu’à 4 modules sur le même bus.

📐 Caractéristiques techniques

CircuitADS1115 (Texas Instruments)
Résolution16 bits
InterfaceI2C
Entrées4 simples ou 2 différentielles (A0-A3)
Plage PGA±256 mV à ±6,144 V
CadenceJusqu’à 860 échantillons/s
Adresses I2C0x48 à 0x4B (broche ADDR)
Alimentation2,0 – 5,5 V

📊 Pourquoi 16 bits plutôt que l’ADC intégré

L’ADC interne d’un Arduino Uno ou Nano code chaque mesure sur 10 bits, soit 1024 paliers sur toute la plage de tension. L’ADS1115, avec ses 16 bits, offre jusqu’à 65 536 paliers — une finesse utile dès qu’il faut distinguer de petites variations de tension (jauges de contrainte, thermocouples, capteurs de précision). Son amplificateur à gain programmable permet en plus de recentrer la plage de mesure sur le signal réel, plutôt que d’utiliser toute la plage 0-5V par défaut, ce qui améliore encore la résolution effective.

🛠️ Utilisations

Un module de choix dès qu’une mesure analogique précise dépasse les capacités d’un Arduino standard.

⚖️ Cellules de charge / jauges de contrainte🌡️ Capteurs analogiques de précision🎓 TP instrumentation et mesure🔬 Acquisition de données laboratoire🤖 Prototypage IoT

👤 Pour qui ?

Étudiants électroniqueMakers instrumentationEnseignants TP mesureProjets IoT/robotique

💡 Bon à savoir

La résolution 16 bits ne garantit pas à elle seule une précision absolue : le bruit du montage, la qualité de la référence de tension et le câblage influencent la mesure réelle. Pour exploiter pleinement l’ADS1115, choisissez un gain PGA adapté à l’amplitude de votre signal plutôt que de garder le réglage par défaut, et évitez les longs câbles non blindés sur les entrées analogiques.

🏁 En résumé

Le CJMCU-ADS1115 apporte une conversion analogique-numérique 16 bits, un gain programmable et 4 entrées configurables à tout microcontrôleur communiquant en I2C. Un module efficace pour dépasser les limites de l’ADC intégré d’un Arduino, dès qu’un projet demande une mesure de tension fine et fiable.

Documentation et ressources

Questions fréquentes

Quel est l'usage principal du module CAN CJMCU-ADS1115 ?

Le module CAN CJMCU-ADS1115 est principalement utilisé pour des projets électroniques nécessitant une conversion analogique-numérique précise. Il est idéal pour des applications de prototypage avancé où la fiabilité et la précision des mesures sont essentielles.

Ce module est-il compatible avec toutes les plateformes de prototypage ?

Oui, le module CJMCU-ADS1115 est compatible avec la plupart des plateformes de prototypage comme Arduino et Raspberry Pi. Il utilise une interface I2C, ce qui le rend facilement intégrable dans divers projets.

Comment installer le module CJMCU-ADS1115 ?

L'installation du module CJMCU-ADS1115 est simple. Connectez-le à votre carte de prototypage via les broches I2C. Assurez-vous de suivre les spécifications de câblage fournies dans la documentation pour garantir un fonctionnement optimal.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module CJMCU-ADS1115 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Ce produit est-il garanti ?

Oui, le module CJMCU-ADS1115 est couvert par une garantie de 6 mois. Cette garantie couvre les défauts de fabrication, vous offrant une tranquillité d'esprit lors de votre achat.

Quelles sont les différences entre le CJMCU-ADS1115 et d'autres modules similaires ?

Le CJMCU-ADS1115 se distingue par sa résolution de 16 bits, offrant une précision supérieure par rapport à d'autres modules de conversion analogique-numérique. De plus, il dispose de plusieurs canaux d'entrée, ce qui le rend plus polyvalent pour des projets complexes.

Comment utiliser le module CAN CJMCU-ADS1115

⏱ Temps total : 15 min

Outils nécessaires : Câbles de connexion, Multimètre
Fournitures : Alimentation 5V, Microcontrôleur compatible
  1. 1
    Étape 1 : Préparation du matériel

    Rassemblez tous les composants nécessaires, y compris le module CJMCU-ADS1115, un microcontrôleur compatible (comme Arduino ou Raspberry Pi), des câbles de connexion, et une alimentation de 5V.

  2. 2
    Étape 2 : Connexion du module

    Connectez le module CJMCU-ADS1115 au microcontrôleur. Assurez-vous de relier les broches VCC à l'alimentation 5V, GND à la masse, et les broches SDA et SCL aux ports I2C correspondants du microcontrôleur.

  3. 3
    Étape 3 : Installation des bibliothèques

    Téléchargez et installez les bibliothèques nécessaires pour le CJMCU-ADS1115. Si vous utilisez Arduino, recherchez la bibliothèque 'Adafruit_ADS1X15' dans le gestionnaire de bibliothèques et installez-la.

  4. 4
    Étape 4 : Écriture du code

    Rédigez un programme simple pour lire les données du module. Utilisez les exemples fournis dans la bibliothèque pour vous aider à configurer le module et à effectuer des lectures analogiques.

  5. 5
    Étape 5 : Téléversement du code

    Connectez votre microcontrôleur à votre ordinateur via USB et téléversez le code que vous avez écrit. Assurez-vous que le bon port et la bonne carte sont sélectionnés dans votre environnement de développement.

  6. 6
    Étape 6 : Vérification des lectures

    Ouvrez le moniteur série dans votre environnement de développement pour visualiser les données lues depuis le module. Vérifiez que les valeurs affichées correspondent aux entrées analogiques que vous appliquez.

  7. 7
    Étape 7 : Calibration et tests

    Si nécessaire, calibrez le module en ajustant les paramètres dans votre code. Effectuez plusieurs tests avec différentes tensions pour vous assurer de la précision et de la fiabilité des lectures.

Poids0,015 kg
