module ad9833 - Module générateur de forme d’onde carrée triangulaire sinusoïdale programmable AD9833BRMZ - Didactico Tunisie

Module générateur de forme d’onde carrée triangulaire sinusoïdale programmable AD9833BRMZ

UGS : DAR-02-V62

Module ad9833, générateur de forme d’onde programmable avec tension de 3.3V à 5V, dimensions compactes et interface SPI. Parfait pour vos projets électroniques.

87,000 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

DDS · AD9833BRMZ · SPI

Un générateur de signaux DDS piloté en SPI, pour sortir du 555 et des boucles de bit-banging

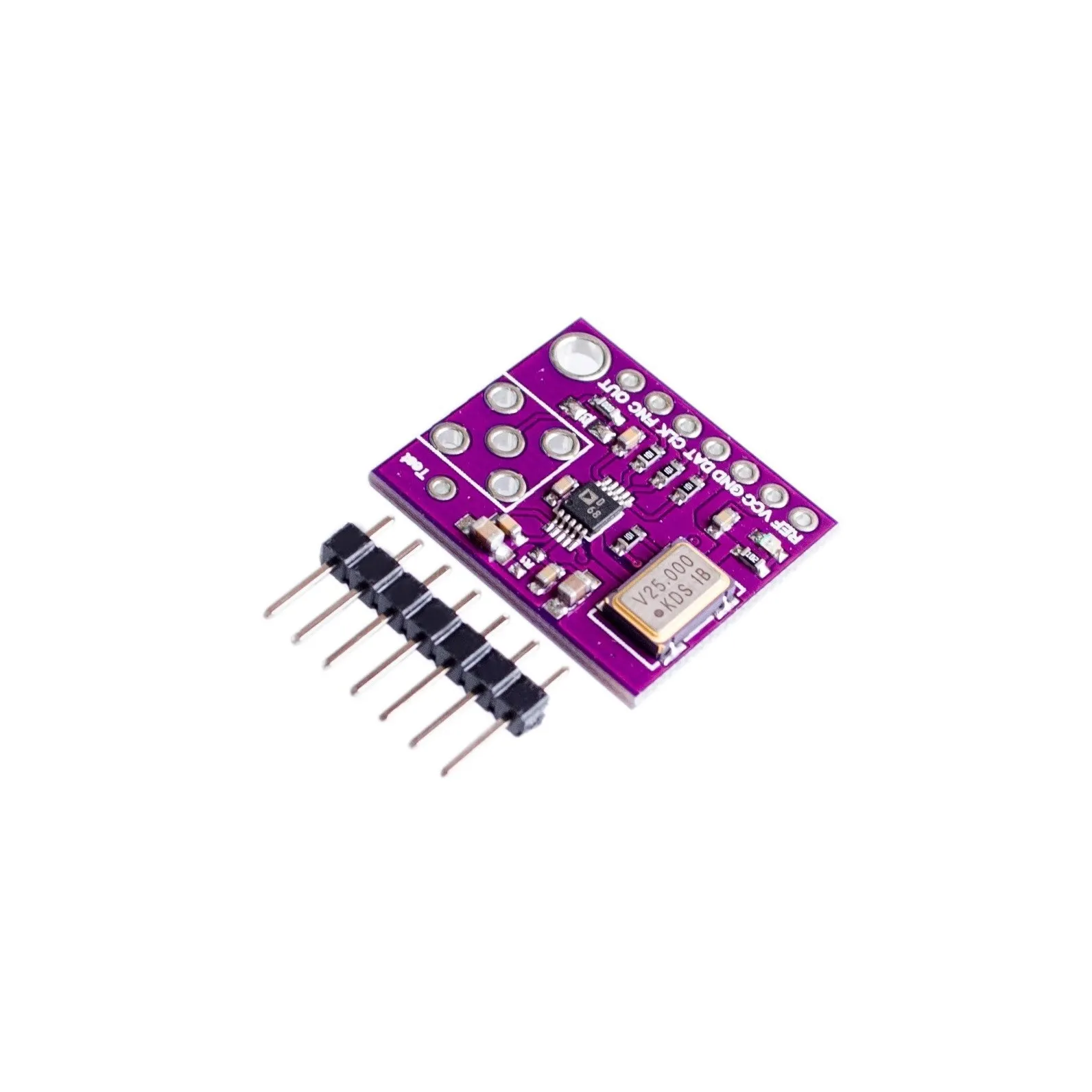

Basé sur la puce Analog Devices AD9833BRMZ et son cristal 25MHz embarqué, ce module génère des signaux sinusoïdaux, triangulaires et carrés avec une résolution de fréquence sur 28 bits, entièrement programmable via 3 fils SPI.

📶 Présentation

Générer un signal de fréquence précise et modifiable en temps réel est un besoin récurrent en TP d’électronique : test de filtres, excitation de capteurs résonants, bancs de mesure. Plutôt que de bricoler un oscillateur analogique ou de saturer un microcontrôleur avec du bit-banging, ce module confie la génération du signal à un circuit DDS (Direct Digital Synthesis) dédié, l’AD9833BRMZ, que l’on pilote simplement en écrivant quelques registres via SPI.

⭐ Pourquoi ce module

🧠Puce dédiée AD9833BRMZCircuit DDS Analog Devices, libère le microcontrôleur de la génération du signal.
〰️3 formes d’ondeSinusoïdale, triangulaire et carrée, sélectionnables par registre.
🎯Résolution 28 bitsRéglage fin de la fréquence et de la phase, bien au-delà d’un PWM classique.
🔗Interface SPI 3 filsCompatible Arduino, STM32, ESP32, Raspberry Pi.
⏱️Cristal 25MHz embarquéRéférence d’horloge intégrée sur le module, aucun composant externe requis.
🔋Alimentation 2,3-5,5VCompatible logique 3,3V comme 5V selon le circuit hôte.

📐 Caractéristiques clés

Circuit intégréAD9833BRMZ (Analog Devices)
Alimentation2,3V à 5,5V DC
InterfaceSPI 3 fils (SDATA, SCLK, FSYNC), jusqu’à 40MHz d’horloge
Résolution fréquenceRegistre 28 bits
Référence d’horlogeCristal 25MHz embarqué sur le module
Formes d’ondeSinus, triangle, carré
Fréquence de sortieJusqu’à 12,5MHz en théorie (limite de Nyquist à 25MHz d’horloge)
Sortie signalSortie DAC brute, non amplifiée
Boîtier CIMSOP-10

🔍 Pourquoi une puce DDS plutôt qu’un 555 ou un PWM filtré

Un oscillateur à 555 ou un PWM filtré permettent de générer un signal approximatif, mais changer précisément de fréquence en cours de fonctionnement demande souvent de recalculer des composants passifs ou de reprogrammer un timer. L’AD9833 déporte ce travail dans un circuit numérique dédié : la fréquence et la phase se règlent par simple écriture de registres en SPI, avec une résolution bien supérieure à ce qu’un PWM logiciel peut offrir, sans recalcul de composants.

🛠️ Ce que vous pouvez réaliser

Un module DDS trouve sa place partout où un signal de fréquence contrôlée est nécessaire.

🔬 Banc de test électronique📊 TP traitement du signal🎓 Apprentissage de la synthèse DDS📡 Excitation de capteurs résonants🧪 Test de filtres actifs/passifs🤖 Générateur embarqué dans un projet

🚀 Mise en service en 3 étapes

1. Câbler l’alimentationVCC et GND en 3,3V ou 5V selon la logique de votre carte.
2. Relier le bus SPICLK, DAT et FNC (FSYNC) aux broches SPI du microcontrôleur.
3. Programmer les registresDéfinir fréquence, phase et forme d’onde via une bibliothèque AD9833.

👤 Pour qui ?

Étudiants en traitement du signalIngénieurs prototypageMakers avancésLaboratoires et écoles d’ingénieurs

💡 Bon à savoir

La sortie de l’AD9833 est un signal DAC brut d’environ 0,6V crête, non amplifié : pour piloter une charge basse impédance ou obtenir une amplitude plus élevée, prévoyez un étage de mise en forme (ampli op, filtre de sortie). Au-delà de quelques MHz, le signal sinusoïdal se dégrade progressivement à l’approche de la limite théorique de 12,5MHz — pour un signal propre, restez dans la partie basse de la plage.

🏁 En résumé

Avec sa puce DDS AD9833BRMZ, son cristal 25MHz embarqué et son pilotage SPI 3 fils, ce module apporte une génération de signaux précise et programmable à tout projet électronique, sans mobiliser les ressources de calcul du microcontrôleur hôte.

Questions fréquentes

Comment utiliser le module AD9833BRMZ dans mes projets électroniques ?

Le module AD9833BRMZ est conçu pour générer des formes d'onde carrées, triangulaires et sinusoïdales. Vous pouvez l'utiliser en le connectant à un microcontrôleur via l'interface SPI. Programmez-le pour définir la fréquence et le type de forme d'onde souhaitée, idéal pour des applications telles que les générateurs de signaux ou les tests audio.

Ce module est-il compatible avec tous les microcontrôleurs ?

Le module AD9833BRMZ fonctionne avec tout microcontrôleur qui supporte l'interface SPI, comme les Arduino, Raspberry Pi, et autres. Assurez-vous simplement que la tension d'alimentation est comprise entre 3.3V et 5V pour un fonctionnement optimal.

Comment installer le module AD9833BRMZ ?

Pour installer le module, connectez les broches SPI de votre microcontrôleur aux broches correspondantes du module. Assurez-vous de respecter les connexions pour l'alimentation, la terre et les signaux SPI. Consultez la documentation pour des instructions détaillées sur le câblage.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison en Tunisie pour le module AD9833BRMZ prend généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous vous tiendrons informé de l'état de votre commande tout au long du processus.

Quelle est la garantie offerte sur le module AD9833BRMZ ?

Le module AD9833BRMZ est couvert par une garantie de 12 mois contre les défauts de fabrication. Si vous rencontrez un problème, vous pouvez nous contacter pour un échange ou un remboursement.

Quelles sont les différences entre le module AD9833BRMZ et d'autres générateurs de formes d'onde ?

Le module AD9833BRMZ se distingue par sa capacité à générer plusieurs types de formes d'onde (carrée, triangulaire, sinusoïdale) et sa compatibilité avec une large gamme de microcontrôleurs via SPI. Il est également compact, ce qui le rend idéal pour des projets où l'espace est limité.

Peut-on utiliser ce module pour des applications audio ?

Oui, le module AD9833BRMZ peut être utilisé pour des applications audio, notamment pour générer des signaux de test ou des tonalités. Sa capacité à produire des formes d'onde sinusoïdales en fait un choix approprié pour des projets audio.

Comment utiliser le module AD9833BRMZ

⏱ Temps total : 15 min

Outils nécessaires : Câbles de connexion, Multimètre
Fournitures : Alimentation 3.3V à 5V, Microcontrôleur compatible SPI
  1. 1
    Préparation de l'alimentation

    Connectez le module AD9833BRMZ à une alimentation de 3.3V à 5V. Assurez-vous que la polarité est correcte pour éviter d'endommager le module.

  2. 2
    Connexion SPI

    Reliez les broches du module aux broches SPI de votre microcontrôleur. Connectez la broche SCLK (horloge), MOSI (données), CS (sélection de puce) et GND.

  3. 3
    Initialisation du microcontrôleur

    Programmez votre microcontrôleur pour initialiser la communication SPI. Assurez-vous que la vitesse de communication est compatible avec le module AD9833.

  4. 4
    Configuration du module

    Envoyez les commandes appropriées via SPI pour configurer le type de forme d'onde souhaité (carrée, triangulaire, sinusoïdale) et la fréquence.

  5. 5
    Vérification de la sortie

    Utilisez un multimètre ou un oscilloscope pour vérifier la sortie du module. Assurez-vous que la forme d'onde générée correspond à vos réglages.

  6. 6
    Ajustement des paramètres

    Si nécessaire, ajustez les paramètres de fréquence ou de forme d'onde en renvoyant les commandes appropriées via SPI.

  7. 7
    Intégration dans votre projet

    Une fois le module configuré et testé, intégrez-le dans votre projet électronique en fonction de vos besoins spécifiques.

Poids0,03 kg
