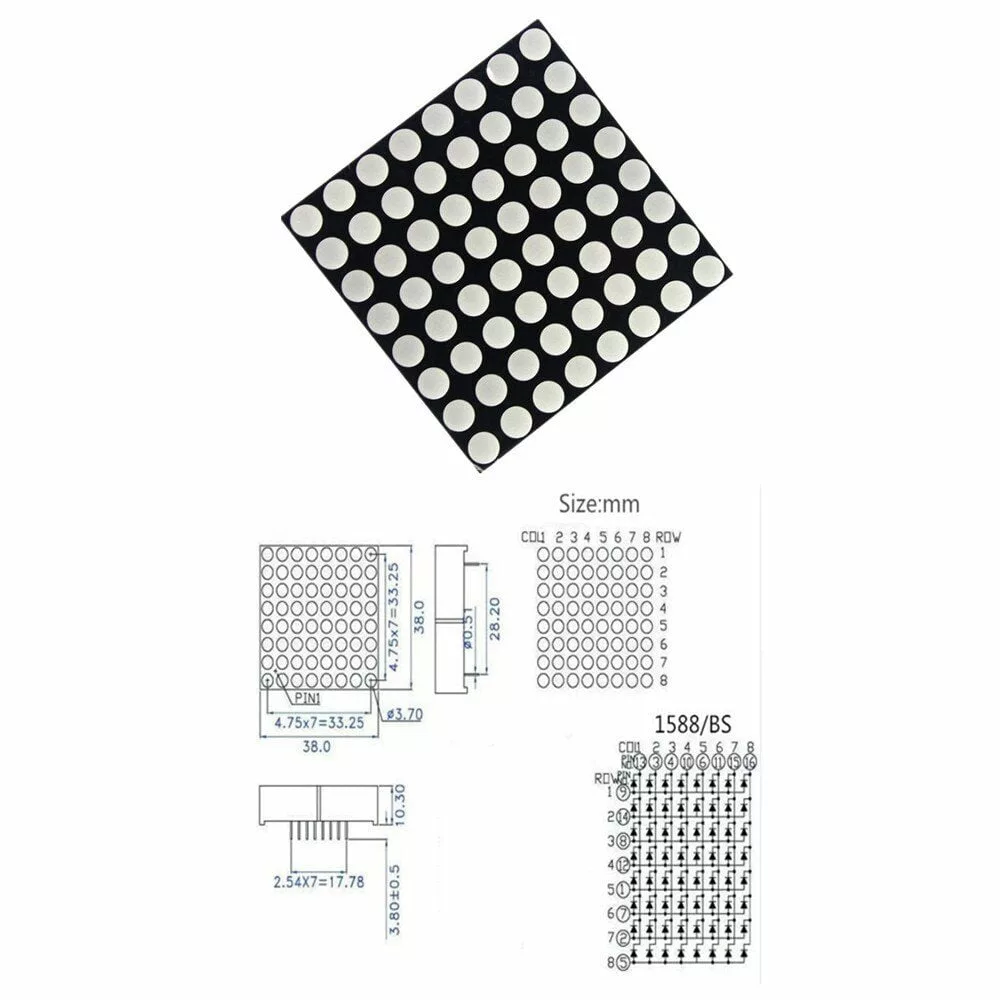

Matrice LED 8×8 – 3mm 32x32mm CA

UGS : DCD-01-A01

En stock

Matrice LED 8×8 CA, dimensions 32x32mm, LED 3mm. Parfaite pour affichage dynamique et projets électroniques.

5,000 TND

En stock

Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
64 LEDs · Multiplexée · Monochrome

Matrice LED 8×8 32x32mm : l’afficheur point par point pour apprendre le multiplexage

Une grille de 64 diodes rouges de 3mm dans un boîtier de 32x32mm. Vous pilotez chaque point en commandant ses lignes et ses colonnes : le principe même de l’affichage matriciel, sans aucun circuit adressable.

🔴 À quoi sert cette matrice 8×8

Cette matrice LED 8×8 réunit 64 diodes monochromes câblées en grille de 8 rangées et 8 colonnes. Contrairement aux modules à LED intelligente, aucune puce n’est intégrée : l’allumage d’un pixel dépend uniquement de la tension appliquée entre sa ligne (anode commune) et sa colonne (cathode). C’est le composant de référence pour comprendre le balayage multiplexé, afficher des chiffres, des lettres ou de petits pictogrammes animés dans un projet électronique compact.

⭐ Pourquoi choisir ce module 8×8 3mm

🔢64 points individuels8 lignes × 8 colonnes = une grille complète pour texte défilant et icônes.
🔌Anode commune (CA)Câblage par ligne/colonne, idéal pour piloter via transistors ou driver dédié.
📏Format 32x32mmBoîtier compact à 16 broches, facile à insérer sur breadboard ou PCB.
💡LED 3mm rougesBonne luminosité en intérieur, faible consommation par diode.
🎓Pédagogie du multiplexageLe support concret pour enseigner persistance rétinienne et balayage.
🧩Compatible MAX7219Associez-la au driver MAX7219 pour ne mobiliser que 3 broches du microcontrôleur.

📐 Caractéristiques clés

ConfigurationMatrice 8×8 (64 LEDs)
Type d’affichageMonochrome rouge, non adressable
Diamètre des LED3 mm
Dimensions du module32 x 32 mm
CâblageAnode commune (CA) par ligne
Nombre de broches16 (8 lignes + 8 colonnes)
Courant par LED~20 mA (typique)
Tension logique de pilotageCompatible 5V
Pilotage recommandéMAX7219 ou multiplexage direct

⚙️ Multiplexée, pas adressable : ce que ça change

Une matrice multiplexée n’allume jamais ses 64 LEDs en même temps : le programme parcourt les rangées une par une, très vite, et l’œil reconstitue l’image. Vous gérez vous-même ce balayage, ce qui demande de la logique côté code mais reste très formateur. À l’inverse d’un module WS2812B, il n’y a ici ni couleur RVB ni adressage individuel par un seul fil : chaque pixel est purement allumé ou éteint selon le croisement ligne/colonne.

🛠️ Ce que vous pouvez afficher

Avec 64 points et un microcontrôleur, cette matrice ouvre la porte à de nombreux montages d’affichage embarqué :

🔤 Texte défilant🕒 Horloge à LED🎲 Dé électronique😀 Émoticônes animées📊 VU-mètre audio🎮 Mini-jeu type Snake

🚀 Démarrer en 3 étapes

1. Repérer le brochageIdentifiez lignes (anodes) et colonnes (cathodes) avec une pile bouton et une résistance de test.
2. Câbler le pilotageReliez via un MAX7219 (3 fils) ou directement avec résistances et transistors pour le multiplexage.
3. Coder le balayageAvec la bibliothèque LedControl (MAX7219), affichez vos motifs rangée par rangée.

👤 Pour qui ?

Étudiants ISET et écoles d’ingénieursFormateurs en électronique numériqueMakers et débutants ArduinoLaboratoires de TP embarqué

💡 Bon à savoir

Cette matrice ne contient aucune intelligence : sans driver ni multiplexage, vous ne pourrez allumer proprement que quelques LEDs à la fois. Pour un affichage stable et lumineux, prévoyez un driver de type MAX7219, ou un schéma de multiplexage avec résistances de limitation et transistors. Vérifiez bien l’orientation anode commune (CA) avant tout câblage : inverser lignes et colonnes empêche l’allumage mais n’endommage pas le composant.

🏁 En résumé

La matrice LED 8×8 3mm en boîtier 32x32mm à anode commune est l’afficheur matriciel monochrome de base : 64 points pilotés par multiplexage, parfaite pour apprendre le balayage et réaliser horloges, textes défilants et mini-jeux. Associée à un MAX7219, elle devient un afficheur simple à programmer. Un classique pédagogique disponible chez Didactico, livré partout en Tunisie.

Questions fréquentes

Quel est l'usage principal de la matrice LED 8x8 ?

La matrice LED 8x8 est idéale pour créer des affichages dynamiques, des animations ou des jeux de lumière dans vos projets électroniques. Elle peut être utilisée dans des applications telles que les panneaux d'affichage, les décorations lumineuses ou les projets éducatifs.

Cette matrice est-elle compatible avec des microcontrôleurs ?

Oui, la matrice LED 8x8 est compatible avec divers microcontrôleurs comme Arduino ou Raspberry Pi. Elle se connecte facilement et peut être contrôlée à l'aide de bibliothèques spécifiques pour programmer des animations et des affichages.

Comment installer la matrice LED 8x8 ?

L'installation de la matrice LED 8x8 nécessite de la souder sur un circuit imprimé ou de la connecter à un breadboard. Assurez-vous de respecter les polarités des LED et de suivre les schémas de connexion fournis dans la documentation.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables. Cela dépend de votre localisation et des options de livraison choisies lors de votre commande.

La matrice LED 8x8 est-elle garantie ?

Oui, la matrice LED 8x8 est couverte par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour bénéficier de la garantie en cas de problème.

Quelles sont les différences avec d'autres matrices LED ?

La matrice LED 8x8 se distingue par sa taille de 32x32mm et ses LED de 3mm, offrant une densité lumineuse adaptée pour des affichages clairs. D'autres matrices peuvent avoir des dimensions ou des configurations différentes, influençant leur utilisation et leur visibilité.

Peut-on utiliser plusieurs matrices ensemble ?

Oui, il est possible de connecter plusieurs matrices LED 8x8 ensemble pour créer des affichages plus grands. Cela nécessite une gestion adéquate des connexions et de l'alimentation, ainsi qu'une programmation adaptée pour synchroniser les affichages.

Comment utiliser la matrice LED 8x8

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Matrice LED 8x8, Câbles de connexion, Alimentation 5V
  1. 1
    Préparation de la matrice LED

    Déballez la matrice LED 8x8 et inspectez-la pour vous assurer qu'il n'y a pas de dommages visibles. Vérifiez que les broches de connexion sont en bon état et prêtes à être soudées.

  2. 2
    Planification du câblage

    Consultez le schéma de connexion de la matrice LED pour identifier les broches correspondantes pour l'alimentation et le contrôle. Notez les connexions nécessaires pour votre projet.

  3. 3
    Soudage des connexions

    À l'aide du fer à souder, soudez les câbles de connexion aux broches de la matrice LED. Assurez-vous de respecter la polarité et d'éviter les courts-circuits entre les broches.

  4. 4
    Vérification des connexions

    Utilisez un multimètre pour tester la continuité des connexions que vous avez soudées. Cela garantit qu'il n'y a pas de faux contacts et que tout est correctement connecté.

  5. 5
    Alimentation de la matrice

    Connectez la matrice LED à une alimentation de 5V. Vérifiez que les LED s'allument correctement. Si elles ne s'allument pas, revérifiez les connexions.

  6. 6
    Programmation de l'affichage

    Utilisez un microcontrôleur ou un autre dispositif de contrôle pour programmer les motifs d'affichage que vous souhaitez sur la matrice LED. Assurez-vous d'utiliser les bonnes bibliothèques pour la gestion de la matrice.

  7. 7
    Test final

    Une fois la programmation effectuée, testez l'affichage dynamique sur la matrice LED. Modifiez le code si nécessaire pour obtenir l'effet désiré.
