fusible 5x20 1a - Fusible 5×20 1a - Didactico Tunisie
Click to enlarge

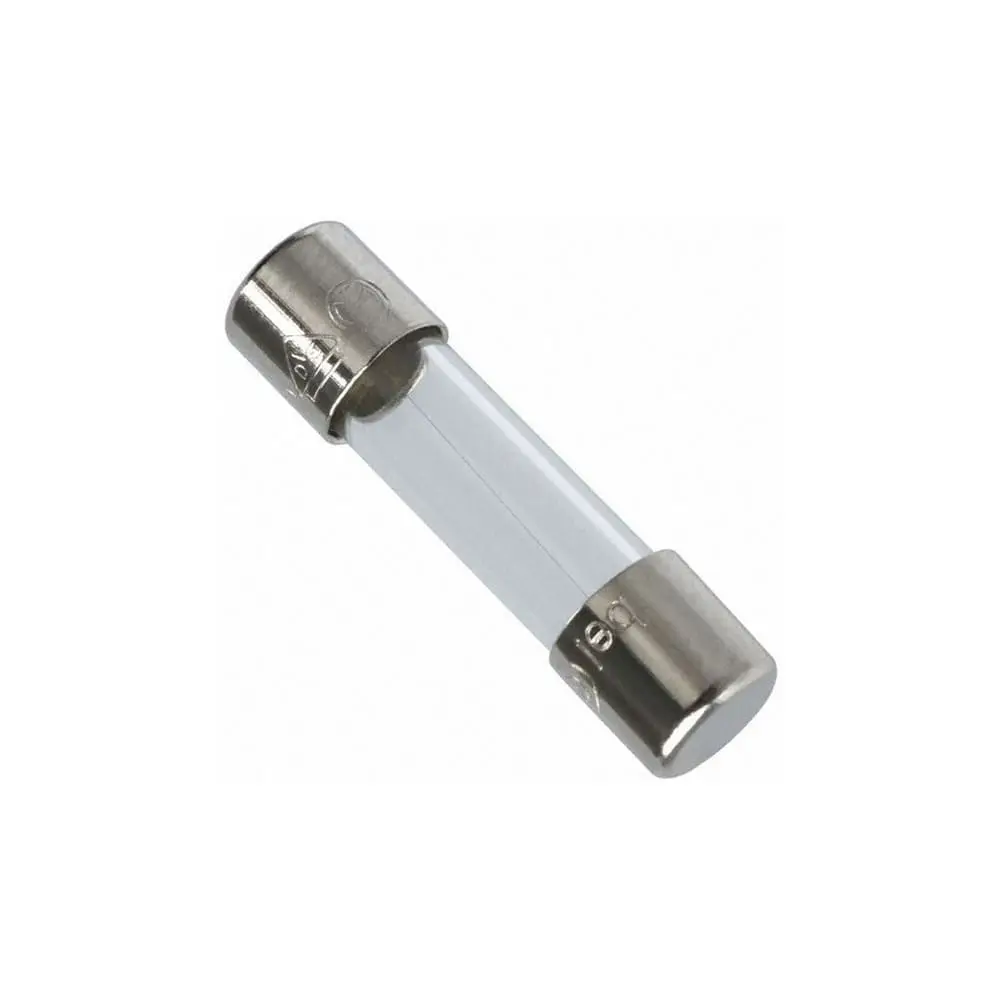

Fusible verre 5x20mm

UGS : ND

Fusible 5×20 1A, protège vos circuits électroniques contre les surcharges. Dimensions compactes, parfait pour divers projets.

Plage de prix : 0,250 TND à 0,400 TND

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Verre · 5x20mm · 0,1A à 12A

Fusible verre 5x20mm : la protection de base de tout montage électronique

Un élément sacrificiel qui coupe le circuit avant que le composant protégé (alimentation, carte, moteur) ne soit endommagé par une surintensité. Disponible en 14 calibres, du 0,1A au 12A, pour s’adapter exactement au courant de votre circuit.

🛡️ Le composant qu’on oublie jusqu’au jour où il sauve un montage

Le fusible verre 5x20mm est le format le plus courant en électronique de loisir et en instrumentation : un tube en verre de 5mm de diamètre et 20mm de long, avec un fil conducteur calibré à l’intérieur qui fond dès que le courant dépasse durablement sa valeur nominale, ouvrant le circuit. Il se monte dans un porte-fusible ou un support PCB dédié — jamais soudé directement dans un circuit non prévu pour être remplacé.

⭐ Pourquoi bien choisir son calibre

🔢14 calibres disponiblesDe 0,1A pour les circuits de signal jusqu’à 12A pour les alimentations de puissance.
📏Format standard 5x20mmCompatible avec la grande majorité des porte-fusibles et supports PCB du marché.
🔍Tube en verre transparentLe fil interne reste visible : un coup d’œil suffit pour repérer un fusible grillé.
🚫Non réarmableUne fois grillé, il se remplace — c’est justement ce qui garantit une coupure franche et fiable.
⚡Protection en sérieSe place toujours en série sur l’alimentation, jamais en dérivation.
🎓Composant pédagogique classiqueUn incontournable des TP d’électronique et d’électrotechnique.

📐 Caractéristiques

Format5 x 20 mm (verre)
Calibres disponibles0,1 · 0,25 · 0,05 · 0,1 · 0,2 · 0,63 · 1 · 2 · 3,15 · 5 · 10 · 12 A
TypeFusible cartouche non réarmable
Élément visibleOui (tube en verre)
MontagePorte-fusible ou support PCB 5x20mm
Tension/pouvoir de coupureVariable selon calibre — voir marquage sur le corps

⚖️ Comment choisir le bon calibre ?

Le fusible doit être dimensionné pour le courant réel de votre circuit, pas pour le courant maximal théorique de l’alimentation : un calibre trop élevé ne protège plus rien, un calibre trop faible grille à chaque démarrage. En cas de doute entre deux valeurs, mesurez le courant consommé en fonctionnement normal et choisissez le calibre immédiatement supérieur avec une marge raisonnable (10 à 25%).

🛠️ Usages courants

🔌 Protection d’alimentation à découpage🤖 Circuits Arduino/ESP32/Raspberry Pi🔋 Chargeurs de batterie📟 Instrumentation et bancs de mesure🎓 TP d’électronique🔧 Maintenance et remplacement de pièce

🚀 Remplacer un fusible grillé en 3 étapes

Couper l’alimentationDébrancher ou éteindre le circuit avant toute manipulation du porte-fusible.
Identifier le calibre d’origineLe relever sur l’ancien fusible ou sur le schéma de l’appareil — ne jamais deviner.
Remplacer à l’identiqueInstaller un fusible de même calibre et de même format 5x20mm, jamais une valeur supérieure « pour éviter que ça saute ».

👤 Pour qui ?

Étudiants en électroniqueTechniciens de maintenanceMakers et hobbyistesLaboratoires et centres de formation

💡 Bon à savoir

Ne jamais remplacer un fusible par un calibre supérieur ou par un fil de dépannage : le fusible protège le câblage et les composants en amont, pas seulement l’appareil visible. Si un fusible grille de façon répétée, le problème est presque toujours en aval (court-circuit, composant défaillant) — remplacer le fusible en boucle sans corriger la cause est risqué.

🏁 En résumé

Le fusible verre 5x20mm reste la protection la plus simple et la plus universelle en électronique : peu coûteux, visible, facile à remplacer. Disponible ici en 14 calibres pour couvrir aussi bien les petits circuits de signal que les alimentations de plusieurs ampères.

Questions fréquentes

Quel est l'usage principal du fusible 5x20 1A ?

Le fusible 5x20 1A est conçu pour protéger vos circuits électroniques contre les surcharges. Il coupe le courant en cas de dépassement de l'intensité, évitant ainsi des dommages aux composants.

Ce fusible est-il compatible avec tous les appareils électroniques ?

Le fusible 5x20 1A est compatible avec de nombreux appareils électroniques qui nécessitent une protection contre les surcharges. Assurez-vous de vérifier les spécifications de votre appareil pour garantir la compatibilité.

Comment installer ce fusible ?

L'installation du fusible 5x20 1A est simple. Il suffit de le placer dans le support prévu à cet effet dans votre circuit. Assurez-vous que l'appareil est débranché avant de procéder à l'installation.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison pour le fusible 5x20 1A en Tunisie varient généralement entre 2 à 5 jours ouvrés, selon votre localisation et le mode de livraison choisi.

Ce produit est-il garanti ?

Oui, le fusible 5x20 1A est couvert par une garantie de conformité. Si vous rencontrez un problème lié à un défaut de fabrication, vous pouvez contacter notre service client pour assistance.

Quelles sont les différences avec d'autres fusibles similaires ?

Le fusible 5x20 1A se distingue par ses dimensions compactes et sa capacité de 1A, ce qui le rend idéal pour des projets nécessitant une protection précise. D'autres fusibles peuvent avoir des dimensions ou des intensités différentes, influençant leur utilisation.

Peut-on utiliser ce fusible dans des projets DIY ?

Oui, le fusible 5x20 1A est parfait pour des projets DIY. Sa taille compacte et sa capacité de protection en font un choix idéal pour les amateurs d'électronique souhaitant sécuriser leurs créations.

Comment installer un fusible 5x20 1A

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder
Fournitures : Fusible 5x20 1A, Support de fusible
  1. 1
    Préparation de l'espace de travail

    Avant de commencer, assurez-vous que votre espace de travail est propre et bien éclairé. Rassemblez tous les outils nécessaires, y compris un tournevis et une pince à dénuder, ainsi que le fusible 5x20 1A et le support de fusible.

  2. 2
    Couper l'alimentation

    Avant toute manipulation, coupez l'alimentation de votre circuit électronique. Cela garantira votre sécurité et évitera d'endommager les composants pendant l'installation du fusible.

  3. 3
    Retirer l'ancien fusible (si applicable)

    Si vous remplacez un fusible existant, utilisez le tournevis pour dévisser le support de fusible. Retirez délicatement l'ancien fusible en veillant à ne pas endommager les contacts.

  4. 4
    Insérer le nouveau fusible

    Prenez le fusible 5x20 1A et insérez-le dans le support de fusible. Assurez-vous qu'il est bien en place et que les contacts sont correctement alignés.

  5. 5
    Revisser le support de fusible

    Une fois le fusible inséré, revissez le support de fusible à l'aide du tournevis. Assurez-vous que le support est bien fixé pour éviter tout mouvement du fusible.

  6. 6
    Rétablir l'alimentation

    Après avoir installé le fusible, rétablissez l'alimentation de votre circuit électronique. Vérifiez que tout fonctionne correctement et que le fusible protège bien le circuit.

  7. 7
    Tester le circuit

    Pour vous assurer que l'installation a été réussie, effectuez un test de fonctionnement de votre circuit. Surveillez tout signe de surchauffe ou de dysfonctionnement, ce qui pourrait indiquer un problème avec le fusible.

Poids0,05 kg
Calibre0,05A, 0,1A, 0,2A, 0,25A, 0,5A, 0,63A, 1A, 1,8A, 2A, 3,15A, 5A, 10A, 12A
