Ecran LCD 2004 vert et jaune

Écran LCD 2004 Vert et Jaune

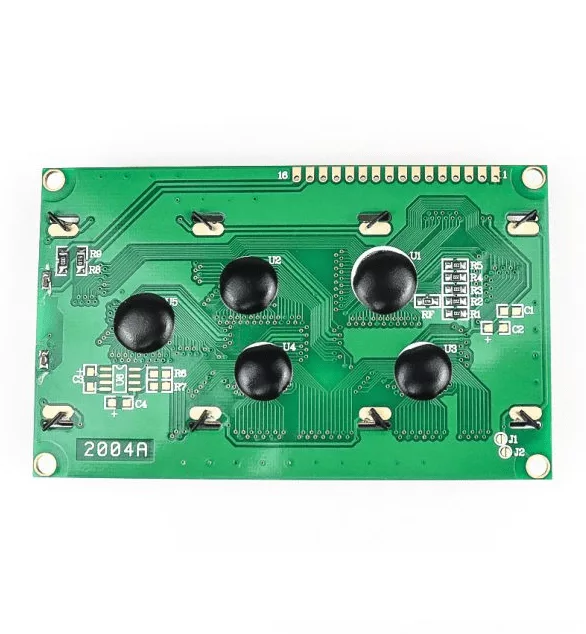

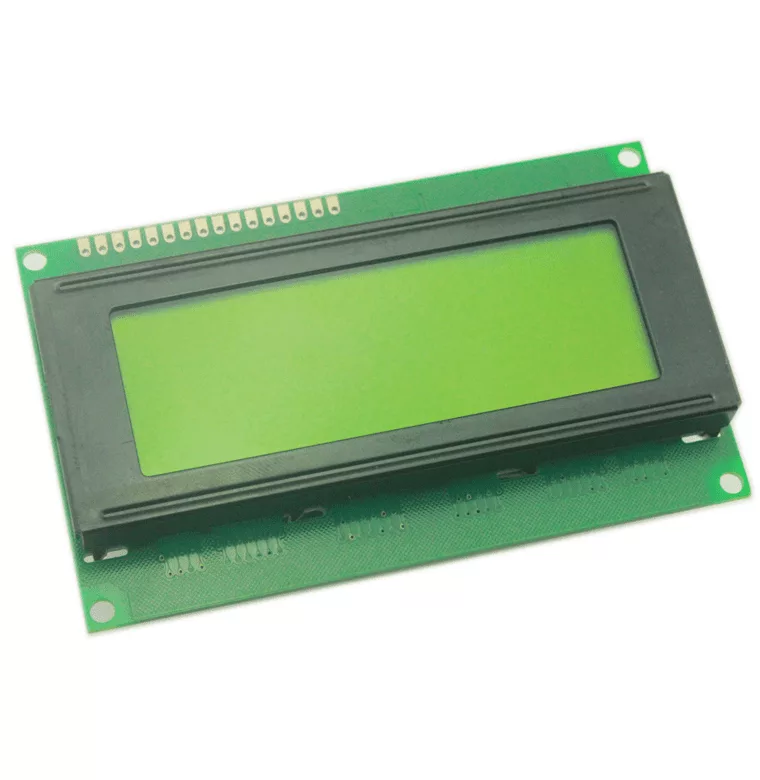

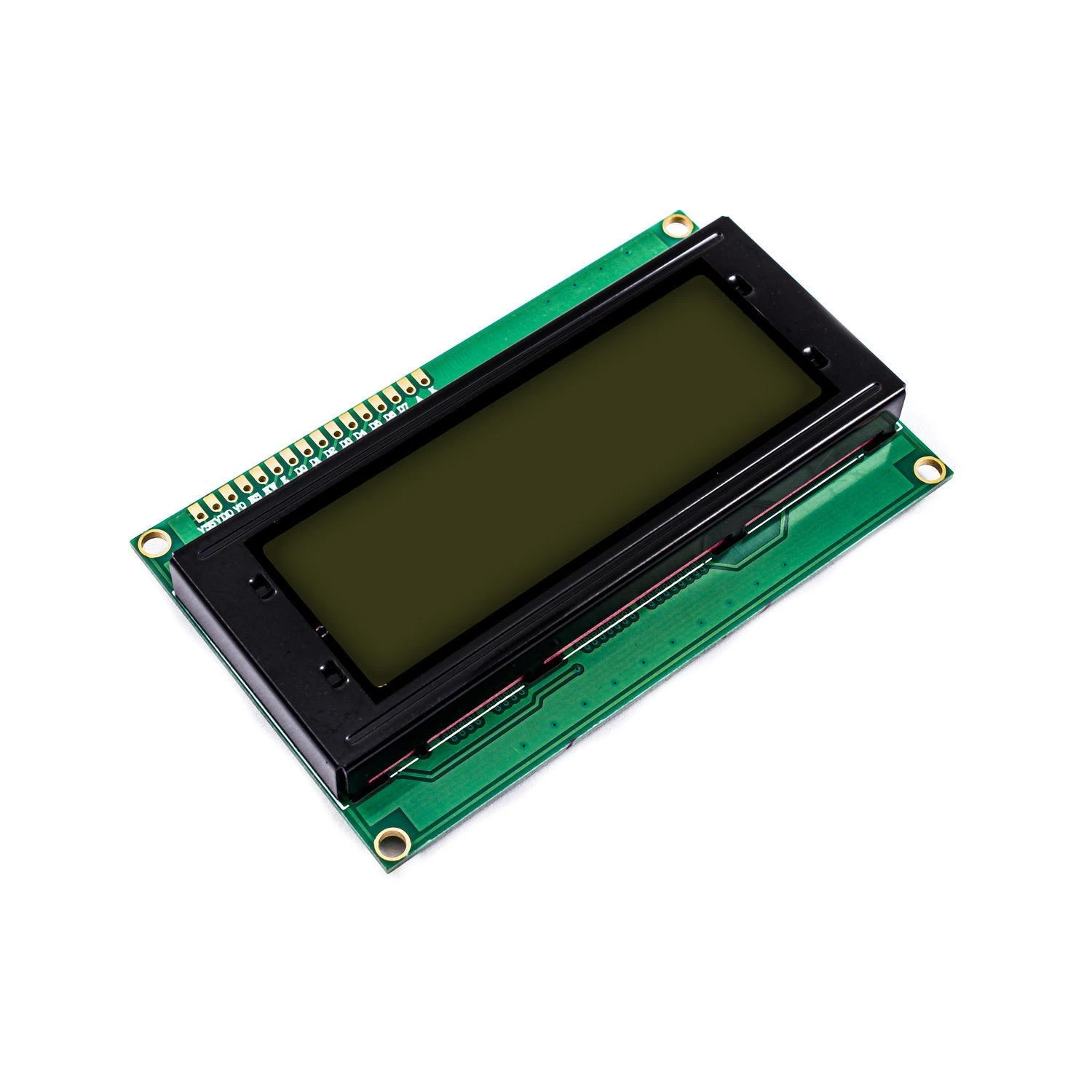

L’écran LCD 2004 vert et jaune est un afficheur alphanumérique à cristaux liquides capable d’afficher 20 caractères sur 4 lignes soit un total de 80 caractères simultanément. Son rétroéclairage jaune/vert distinctif offre une excellente lisibilité dans toutes les conditions d’éclairage ambient créant un contraste remarquable entre les caractères noirs et l’arrière-plan lumineux. Ce module d’affichage basé sur le contrôleur HD44780 est devenu un standard universel dans l’industrie électronique grâce à sa compatibilité étendue avec pratiquement toutes les plateformes de développement disponibles sur le marché.

Que vous développiez une station météo un système domotique une interface utilisateur pour votre Arduino ou un panneau de contrôle industriel cet écran LCD 20×4 offre un espace d’affichage généreux et une intégration simple dans vos projets.

Qu’est-ce qu’un écran LCD 2004 ?

La désignation 2004 expliquée

La référence 2004 décrit les capacités d’affichage de l’écran :

• 20 : nombre de colonnes (caractères par ligne)
• 04 : nombre de lignes disponibles

Comparé au populaire écran LCD 1602 (16 caractères x 2 lignes) le LCD 2004 offre 2.5 fois plus d’espace d’affichage permettant d’afficher bien plus d’informations simultanément sans avoir recours au défilement (scrolling).

Comparaison des formats LCD courants

Technologie LCD et rétroéclairage Jaune/Vert

Principe de fonctionnement LCD

Un écran à cristaux liquides (LCD) fonctionne en modulant la polarisation de la lumière à travers des cellules de cristaux liquides. Chaque caractère est formé par une matrice de 5×8 pixels qui s’obscurcissent ou s’éclaircissent selon la tension appliquée créant des formes de lettres chiffres et symboles lisibles.

Rétroéclairage Jaune/Vert

Le rétroéclairage jaune/vert de ce LCD 2004 offre plusieurs avantages distinctifs :

• Contraste élevé : les caractères noirs sur fond jaune/vert offrent une excellente lisibilité
• Consommation modérée : les LEDs de rétroéclairage consomment peu d’énergie
• Aspect rétro et professionnel : la couleur jaune/vert rappelle les équipements industriels classiques
• Lisibilité en conditions lumineuses variées : bon rendu aussi bien en intérieur qu’en extérieur ombragé
• Pas de fatigue visuelle : la teinte douce est agréable pour une consultation prolongée

Contrôleur HD44780 intégré

Le module est équipé du célèbre contrôleur Hitachi HD44780 qui :

• Gère l’affichage de 208 caractères prédéfinis (ASCII étendu + symboles spéciaux)
• Permet la création de 8 caractères personnalisés définis par l’utilisateur
• Supporte les modes 4 bits et 8 bits de communication
• Intègre une RAM de données d’affichage (DDRAM) et une RAM de génération de caractères (CGRAM)

Interface et brochage

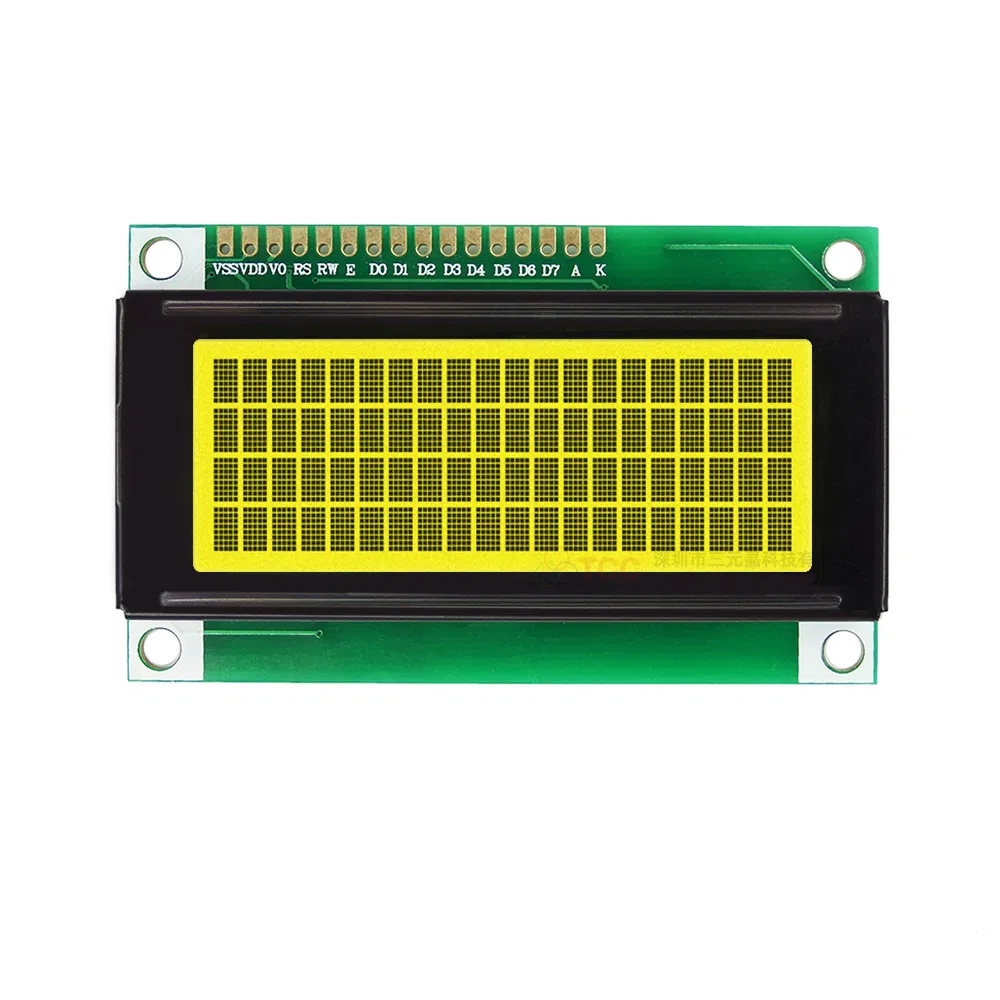

L’écran LCD 2004 dispose d’une rangée de 16 broches standard :

┌────────────────────────────────────────────────────────────┐
│           ÉCRAN LCD 2004 VERT ET JAUNE                     │
│  ┌──────────────────────────────────────────┐              │
│  │                                          │              │
│  │  Ligne 1 : [####################]        │              │
│  │  Ligne 2 : [####################]        │              │
│  │  Ligne 3 : [####################]        │              │
│  │  Ligne 4 : [####################]        │              │
│  │                                          │              │
│  └──────────────────────────────────────────┘              │
│                                                            │
│  1  2  3  4  5  6  7  8  9  10 11 12 13 14 15 16          │
│  VSS VDD V0 RS RW EN D0 D1 D2 D3 D4 D5 D6 D7 A  K        │
└────────────────────────────────────────────────────────────┘

Description détaillée des broches

Deux modes d’interfaçage

Mode 1 : Connexion directe 4/8 bits (Interface parallèle)

La connexion directe utilise 6 fils de données minimum (mode 4 bits) entre l’écran et le microcontrôleur :

• Mode 4 bits : utilise les broches D4 à D7 + RS + EN = 6 GPIO requis
• Mode 8 bits : utilise toutes les broches D0 à D7 + RS + EN = 10 GPIO requis
• Avantage : communication directe et rapide sans composant supplémentaire
• Inconvénient : consomme plusieurs GPIO précieux du microcontrôleur

Arduino          LCD 2004
  GND    ──────── VSS (broche 1)
  5V     ──────── VDD (broche 2)
  POT    ──────── V0  (broche 3)
  GPIO 7 ──────── RS  (broche 4)
  GND    ──────── RW  (broche 5)
  GPIO 8 ──────── EN  (broche 6)
  GPIO 9 ──────── D4  (broche 11)
  GPIO10 ──────── D5  (broche 12)
  GPIO11 ──────── D6  (broche 13)
  GPIO12 ──────── D7  (broche 14)
  5V     ──────── A   (broche 15)
  GND    ──────── K   (broche 16)

Mode 2 : Module I2C (Adaptateur PCF8574)

En ajoutant un module adaptateur I2C PCF8574 sur les broches du LCD la communication est réduite à seulement 2 fils (SDA et SCL) :

• Seulement 2 GPIO utilisés (SDA et SCL)
• Adresse I2C configurable (0x27 ou 0x3F selon le module)
• Jusqu’à 8 écrans sur le même bus I2C
• Idéal pour les microcontrôleurs avec peu de GPIO disponibles

Arduino          Module I2C      LCD 2004
  GND    ──────── GND ────────── VSS
  5V     ──────── VCC ────────── VDD
  SDA    ──────── SDA            (toutes broches gérées
  SCL    ──────── SCL             par le PCF8574)

Bibliothèques et exemples de code

Arduino – Mode parallèle 4 bits

#include <LiquidCrystal.h>

// RS, EN, D4, D5, D6, D7
LiquidCrystal lcd(7, 8, 9, 10, 11, 12);

void setup() {
  lcd.begin(20, 4); // 20 colonnes, 4 lignes
  lcd.clear();

  // Ligne 1
  lcd.setCursor(0, 0);
  lcd.print("== Station Meteo ==");

  // Ligne 2
  lcd.setCursor(0, 1);
  lcd.print("Temp : 23.5 C");

  // Ligne 3
  lcd.setCursor(0, 2);
  lcd.print("Humidite : 65 %");

  // Ligne 4
  lcd.setCursor(0, 3);
  lcd.print("Pression: 1013 hPa");
}

void loop() {
  // Mise à jour des données
}

Arduino – Mode I2C avec PCF8574

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Adresse I2C : 0x27 ou 0x3F
LiquidCrystal_I2C lcd(0x27, 20, 4);

void setup() {
  lcd.init();
  lcd.backlight(); // Active le rétroéclairage

  lcd.setCursor(0, 0);
  lcd.print("== LCD 2004 I2C ==");

  lcd.setCursor(0, 1);
  lcd.print("Ligne 2 : Bonjour");

  lcd.setCursor(0, 2);
  lcd.print("Ligne 3 : Monde !");

  lcd.setCursor(0, 3);
  lcd.print("Ligne 4 : ESP32");
}

void loop() {
  // Application principale
}

Exemple avec caractère personnalisé

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 20, 4);

// Caractère personnalisé : thermomètre
byte thermometre[8] = {
  B00100,
  B01010,
  B01010,
  B01110,
  B01110,
  B11111,
  B11111,
  B01110
};

void setup() {
  lcd.init();
  lcd.backlight();

  // Création du caractère personnalisé
  lcd.createChar(0, thermometre);

  lcd.setCursor(0, 0);
  lcd.write(byte(0)); // Affiche le thermomètre
  lcd.print(" Temp: 24.3 C");
}

Code ESP32 / MicroPython

from machine import Pin, I2C
from lcd_api import LcdApi
from i2c_lcd import I2cLcd

# Initialisation I2C
i2c = I2C(0, scl=Pin(22), sda=Pin(21), freq=400000)

# Initialisation LCD 20x4
lcd = I2cLcd(i2c, 0x27, 4, 20)

# Affichage
lcd.putstr("=== LCD 2004 ===\n")
lcd.putstr("Temp : 25.3 C\n")
lcd.putstr("Humidite: 72 %\n")
lcd.putstr("Pression: 1012hPa")

Applications de l’écran LCD 2004

Stations de mesure et surveillance

• Station météo : affichage température humidité pression et qualité de l’air
• Moniteur de batterie : tension courant état de charge et autonomie restante
• Sonomètre : niveau sonore en dB et histogramme
• Centrale domotique : état des capteurs et actuateurs
• Moniteur réseau : adresse IP signal WiFi et statut connexion

Équipements de laboratoire DIY

• Alimentation variable : tension et courant en temps réel
• Analyseur de composants : valeur résistance condensateur inductance
• Fréquencemètre : affichage fréquence et période
• Oscillo textuel : visualisation grossière de signaux
• Datalogger : horodatage et affichage des mesures enregistrées

Automatisation et contrôle

• Panneau de contrôle de systèmes domotiques
• Interface de programmation pour automates
• Affichage d’état de machines industrielles
• Timer et minuterie programmables
• Contrôleur de température PID avec affichage consigne et mesure

Projets éducatifs

• Horloge numérique avec alarme et calendrier
• Console de jeu simple (snake quiz pendu)
• Calculatrice avec interface utilisateur complète
• Apprentissage de la programmation embarquée
• Projets STEM en collège lycée et université

Robots et véhicules

• Tableau de bord de robots mobiles
• Télémétrie de véhicules RC
• État des batteries et autonomie
• Vitesse et direction de déplacement
• Statut des capteurs (ultrasons IR encodeurs)

Commerce et affichage

• Affichage de prix et informations produits
• File d’attente et numérotation
• Horloge d’affichage pour commerces
• Écran de bienvenue pour systèmes embarqués

Conseils d’utilisation et optimisation

Réglage du contraste

Le contraste est ajusté via la broche V0 connectée à un potentiomètre de 10kΩ :

• Tournez le potentiomètre jusqu’à obtenir des caractères nets et lisibles
• Un contraste trop faible : les caractères sont invisibles
• Un contraste trop élevé : tous les pixels s’allument (fond sombre uniforme)
• Pour fixer le contraste sans potentiomètre utilisez une résistance fixe de 1kΩ à 4.7kΩ selon le lot de LCD

Contrôle du rétroéclairage

• Connectez la broche A (LED+) via une résistance de 33Ω à 100Ω pour protéger les LEDs
• Pour un contrôle de luminosité utilisez un signal PWM sur la broche A via un transistor
• En mode I2C le rétroéclairage est contrôlé directement par le module PCF8574

Performances et limitations

• La vitesse d’affichage est suffisante pour des mises à jour toutes les 100-500 ms
• Pour des affichages plus rapides évitez de rafraîchir la totalité de l’écran et mettez à jour uniquement les zones modifiées
• Utilisez lcd.clear() avec parcimonie car cette fonction est lente (2ms minimum)
• Préférez lcd.setCursor() + écriture ciblée pour les mises à jour fréquentes

Gestion des caractères spéciaux

• Le contrôleur HD44780 intègre un jeu de caractères ASCII + caractères japonais
• Pour afficher des caractères accentués français (é è à ü) utilisez les codes hexadécimaux spécifiques au ROM de votre écran
• Créez des caractères personnalisés (jusqu’à 8) avec la fonction createChar() pour des icônes et symboles spéciaux

L’écran d’affichage essentiel pour tous vos projets

L’écran LCD 2004 vert et jaune est un composant fondamental et incontournable dans la boîte à outils de tout électronicien maker ou ingénieur. Son espace d’affichage généreux de 80 caractères sur 4 lignes son contrôleur HD44780 universel et sa compatibilité totale avec Arduino ESP32 Raspberry Pi et tous les microcontrôleurs du marché en font le choix évident pour tous vos projets nécessitant un affichage textuel clair et lisible.

Commandez dès maintenant votre écran LCD 2004 vert et jaune et offrez à vos projets une interface d’affichage professionnelle et élégante !

Tableau des caractéristiques techniques
