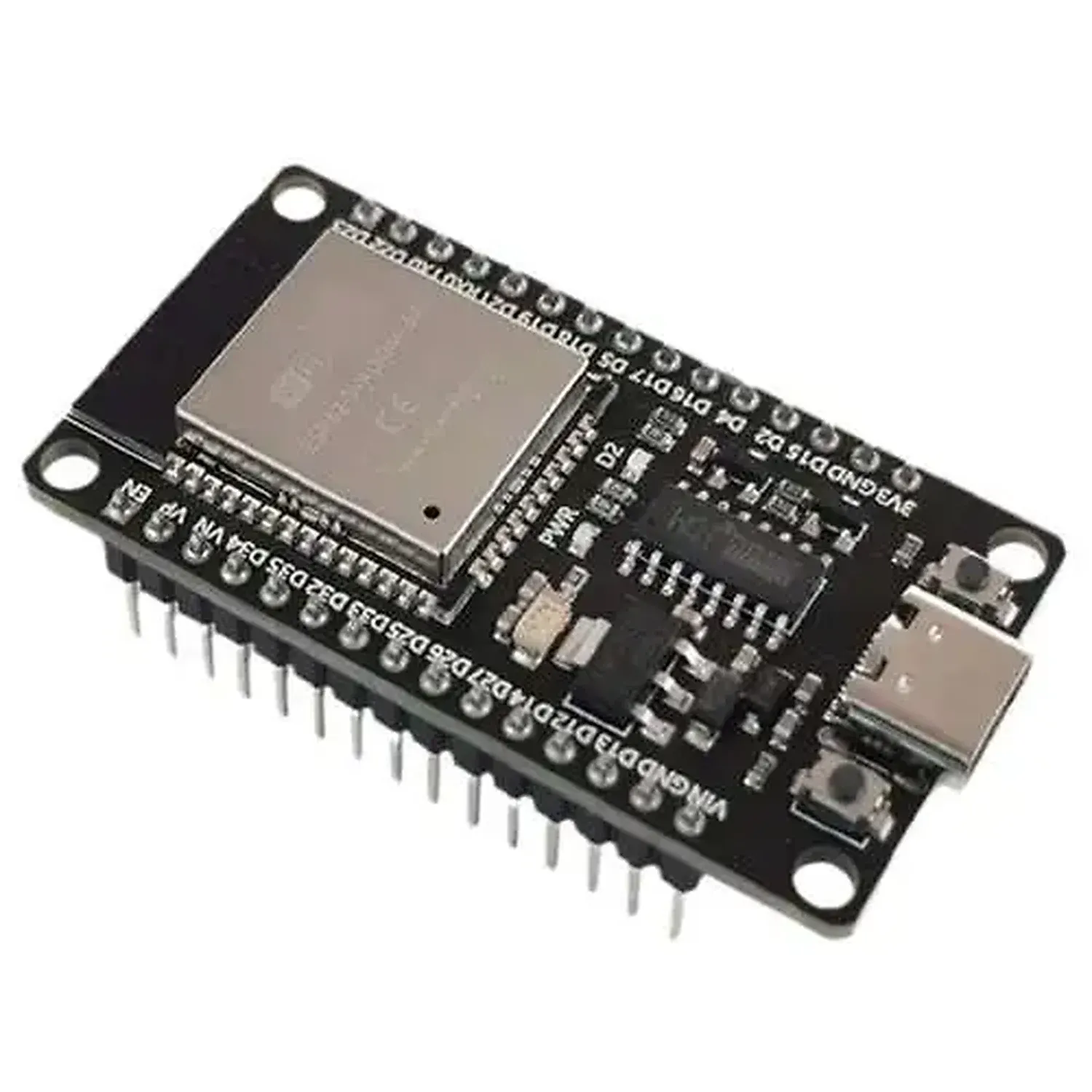

Carte de développement ESP-WROOM-32 CH340 Type-C 38PIN

Présentation de la Carte ESP-WROOM-32 CH340 Type-C 38PIN

La carte de développement ESP-WROOM-32 CH340 Type-C 38PIN est une plateforme de prototypage puissante et polyvalente basée sur le module ESP-WROOM-32 d’Espressif Systems. Équipée d’un processeur dual-core Xtensa LX6 cadencé à 240 MHz cette carte intègre nativement le WiFi 802.11 b/g/n et le Bluetooth 4.2 (Classic + BLE) offrant des capacités de connectivité sans fil complètes dans un format compact de 38 broches. Son interface USB Type-C moderne associée au convertisseur USB-série CH340 garantit une connexion fiable et universelle avec votre ordinateur pour la programmation et le débogage.

Que vous soyez un maker passionné un étudiant en informatique embarquée ou un professionnel développant des solutions IoT (Internet des Objets) cette carte constitue la plateforme idéale pour donner vie à vos projets connectés les plus ambitieux.

Pourquoi choisir l’ESP-WROOM-32 ?

Le module ESP-WROOM-32 est devenu le standard mondial du développement IoT grâce à ses caractéristiques exceptionnelles regroupées dans un seul composant :

1. Processeur Dual-Core 240 MHz

Le cœur de l’ESP32 est un processeur Xtensa LX6 dual-core capable de fonctionner à 240 MHz. Cette puissance de calcul considérable permet :

• L’exécution simultanée de tâches multiples (multitâche RTOS)
• Le traitement de flux audio et vidéo en temps réel
• La gestion parallèle de la connectivité WiFi/Bluetooth et de votre application principale
• L’exécution d’algorithmes complexes de traitement de données filtrage et intelligence artificielle embarquée
• Une réactivité exceptionnelle pour les applications temps réel

2. WiFi intégré 802.11 b/g/n

L’ESP32 intègre un contrôleur WiFi complet supportant :

• Mode Station (STA) : connexion à un réseau WiFi existant pour accéder à Internet
• Mode Point d’Accès (AP) : création d’un réseau WiFi propre pour connecter d’autres appareils
• Mode mixte STA+AP : fonctionnement simultané en station et point d’accès
• Protocoles de sécurité : WPA WPA2 WPA3 et WEP
• Bande de fréquence : 2.4 GHz avec débit jusqu’à 150 Mbps

3. Bluetooth 4.2 Classic + BLE

La connectivité Bluetooth intégrée ouvre un champ d’applications considérable :

• Bluetooth Classic : streaming audio communication série sans fil transfert de données
• Bluetooth Low Energy (BLE) : capteurs connectés beacons wearables et périphériques basse consommation
• Profils supportés : SPP A2DP GATT et bien d’autres
• Portée : jusqu’à 10-30 mètres en intérieur selon l’environnement

4. Mémoire généreuse

• Flash : 4 Mo pour stocker vos programmes pages web données et fichiers
• SRAM : 520 Ko pour l’exécution des applications et le stockage temporaire
• ROM : 448 Ko pour le bootloader et les fonctions système
• RTC SRAM : 16 Ko accessible en mode deep-sleep pour la rétention de données

USB Type-C et CH340 : connectivité moderne

Connecteur USB Type-C

Cette carte adopte le connecteur USB Type-C qui remplace progressivement le Micro-USB dans l’industrie électronique. Les avantages sont multiples :

• Réversible : le connecteur s’insère dans les deux sens éliminant la frustration du branchement incorrect
• Robuste : conception mécanique plus solide supportant plus de 10 000 cycles d’insertion/retrait
• Universel : compatible avec les câbles et chargeurs USB-C modernes omniprésents
• Courant supérieur : supporte des courants de charge plus élevés que le Micro-USB

Puce CH340 USB-Série

Le convertisseur CH340 assure la communication entre le port USB de votre ordinateur et l’UART de l’ESP32. Il est reconnu nativement par la plupart des systèmes d’exploitation :

• Windows : driver disponible et installation automatique sur Windows 10/11
• macOS : compatible avec les versions récentes
• Linux : reconnu nativement sans driver supplémentaire
• Débit : jusqu’à 2 Mbps pour une programmation rapide et un débogage fluide

Brochage complet 38 broches

La version 38 broches expose la quasi-totalité des GPIO de l’ESP32 offrant une flexibilité maximale pour vos projets :

              ┌──────────────────────┐
         3V3 ─┤ 1                 38 ├─ GND
          EN ─┤ 2                 37 ├─ GPIO 23
    GPIO 36 ─┤ 3                 36 ├─ GPIO 22
    GPIO 39 ─┤ 4                 35 ├─ GPIO 1 (TX)
    GPIO 34 ─┤ 5                 34 ├─ GPIO 3 (RX)
    GPIO 35 ─┤ 6                 33 ├─ GPIO 21
    GPIO 32 ─┤ 7                 32 ├─ GND
    GPIO 33 ─┤ 8                 31 ├─ GPIO 19
    GPIO 25 ─┤ 9                 30 ├─ GPIO 18
    GPIO 26 ─┤ 10                29 ├─ GPIO 5
    GPIO 27 ─┤ 11                28 ├─ GPIO 17
    GPIO 14 ─┤ 12                27 ├─ GPIO 16
    GPIO 12 ─┤ 13                26 ├─ GPIO 4
         GND ─┤ 14                25 ├─ GPIO 0
    GPIO 13 ─┤ 15                24 ├─ GPIO 2
    GPIO 9  ─┤ 16                23 ├─ GPIO 15
    GPIO 10 ─┤ 17                22 ├─ GPIO 8
    GPIO 11 ─┤ 18                21 ├─ GPIO 7
         VIN ─┤ 19                20 ├─ GPIO 6
              └──────────────────────┘
                    [USB Type-C]

Interfaces disponibles sur les 38 broches

Environnements de développement compatibles

La carte ESP-WROOM-32 CH340 Type-C est compatible avec de nombreux environnements de programmation :

Arduino IDE

L’environnement le plus populaire et le plus accessible. L’installation du board manager ESP32 permet de programmer la carte exactement comme un Arduino classique avec accès à des milliers de bibliothèques.

PlatformIO

Environnement professionnel intégré à Visual Studio Code offrant une gestion avancée des projets des bibliothèques et du débogage. Idéal pour les projets complexes et le développement collaboratif.

ESP-IDF (Espressif IoT Development Framework)

Le framework officiel d’Espressif offrant un accès complet à toutes les fonctionnalités de l’ESP32 y compris FreeRTOS le WiFi avancé le Bluetooth stack et les fonctions basse consommation.

MicroPython

Programmation en Python directement sur l’ESP32. Idéal pour le prototypage rapide l’éducation et les projets nécessitant une grande flexibilité de développement.

Lua (NodeMCU firmware)

Scripting léger et rapide pour des applications IoT simples et efficaces.

Applications de la carte ESP-WROOM-32

Internet des Objets (IoT)

• Station météo connectée avec capteurs température humidité pression
• Système domotique : contrôle d’éclairage volets chauffage via WiFi
• Monitoring à distance : surveillance de grandeurs physiques via dashboard web
• Capteurs agricoles : humidité du sol température luminosité
• Compteurs intelligents : suivi de consommation eau gaz électricité

Projets WiFi

• Serveur web embarqué avec interface de contrôle responsive
• API REST pour communication avec applications mobiles et cloud
• Client MQTT pour systèmes de messagerie IoT (Home Assistant Node-RED)
• OTA (Over-The-Air) : mise à jour du firmware à distance sans câble
• Portail captif : configuration WiFi via page web

Projets Bluetooth

• Télécommande Bluetooth pour appareils et robots
• Beacon BLE pour localisation intérieure et géofencing
• Clavier/Souris Bluetooth personnalisé
• Capteurs BLE : bracelet fitness moniteur cardiaque DIY
• Streaming audio Bluetooth vers DAC externe

Robotique et automatisation

• Robot WiFi contrôlé via smartphone ou interface web
• Bras robotique avec contrôle à distance
• Drone terrestre avec caméra et télémétrie WiFi
• Automatisation de processus industriels et agricoles
• Système de suivi GPS avec transmission WiFi/Bluetooth

Audio et multimédia

• Web radio avec DAC I2S (GY-PCM5102)
• Lecteur audio WiFi avec streaming depuis serveur
• Synthétiseur musical MIDI Bluetooth
• Système d’annonces vocales pour domotique
• Intercom WiFi entre pièces

Éducation et formation

• Apprentissage de la programmation embarquée C/C++ et Python
• Travaux pratiques en réseaux IoT et protocoles de communication
• Projets de fin d’études en électronique et informatique
• Ateliers STEM et clubs de robotique
• Compétitions de programmation et hackathons

Modes basse consommation

L’ESP32 offre plusieurs modes d’économie d’énergie essentiels pour les projets sur batterie :

Guide de démarrage rapide

Étape 1 – Installation du driver CH340

Téléchargez et installez le driver CH340 correspondant à votre système d’exploitation si nécessaire (Windows 10/11 le reconnaît souvent automatiquement).

Étape 2 – Configuration de l’Arduino IDE

1. Ouvrez Arduino IDE puis allez dans Fichier > Préférences
2. Ajoutez l’URL du board manager ESP32 : https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
3. Allez dans Outils > Type de carte > Gestionnaire de cartes et installez ESP32 by Espressif Systems
4. Sélectionnez la carte ESP32 Dev Module
5. Sélectionnez le port COM correspondant

Étape 3 – Premier programme (Blink)

void setup() {
  pinMode(2, OUTPUT); // LED intégrée sur GPIO 2
}

void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}

Étape 4 – Test WiFi

#include <WiFi.h>

void setup() {
  Serial.begin(115200);
  WiFi.begin("VotreSSID", "VotreMotDePasse");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("\nConnecté !");
  Serial.println(WiFi.localIP());
}

void loop() {}

Conseils d’utilisation

Alimentation

• Alimentez la carte via USB Type-C (5V) ou via la broche VIN (5V-12V régulé par le régulateur embarqué)
• Pour les projets sur batterie utilisez un régulateur 3.3V LDO externe de qualité pour une meilleure autonomie
• La broche 3V3 fournit du 3.3V régulé mais ne tirez pas plus de 500 mA depuis cette broche

GPIO sensibles

• GPIO 0 : maintenu à LOW pendant le boot pour entrer en mode flash. Évitez de connecter un périphérique qui tire cette broche vers le bas
• GPIO 2 : connecté à la LED embarquée. Doit être LOW ou flottant au boot
• GPIO 6-11 : connectés à la flash SPI interne. Ne pas utiliser comme GPIO généraux
• GPIO 34-39 : entrées uniquement (pas de sortie pas de pull-up interne)

Antenne WiFi/Bluetooth

• L’antenne PCB intégrée est située à l’extrémité de la carte. Ne la recouvrez pas avec un boîtier métallique ou vos doigts
• Pour une portée optimale orientez l’antenne vers le routeur WiFi
• En cas de portée insuffisante envisagez une version avec connecteur U.FL pour antenne externe

La carte ESP32 ultime pour tous vos projets

La carte de développement ESP-WROOM-32 CH340 Type-C 38PIN représente le choix optimal pour quiconque souhaite développer des projets connectés performants et modernes. Son processeur dual-core sa connectivité WiFi et Bluetooth intégrée ses 38 broches polyvalentes et son interface USB Type-C en font une plateforme de développement complète et accessible adaptée aussi bien aux débutants qu’aux professionnels expérimentés.

Commandez dès maintenant votre carte ESP-WROOM-32 CH340 Type-C 38PIN et lancez-vous dans l’univers passionnant de l’IoT et de l’électronique connectée !
