connecteur rapide levier - Connecteur rapide a levier 2 entrées 6 sorties SPL-62 - Didactico Tunisie
Click to enlarge

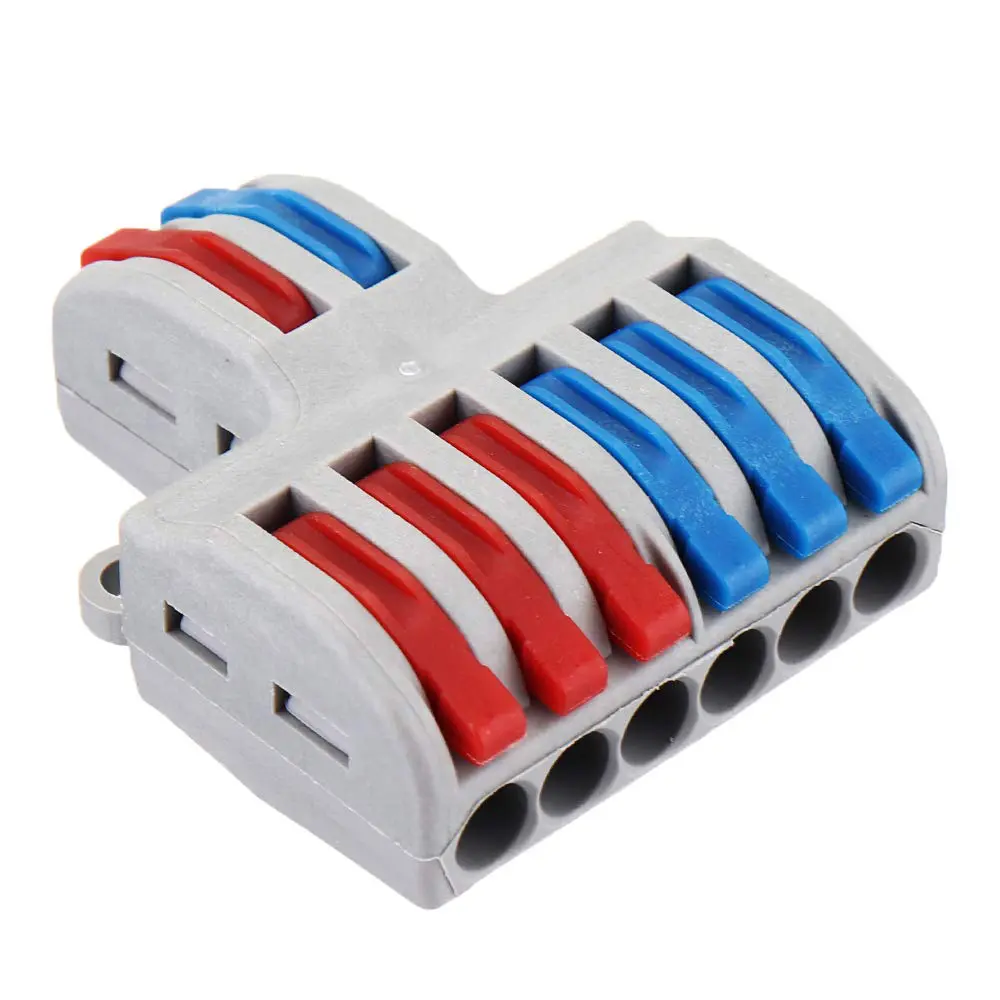

Connecteur rapide a levier 2 entrées 6 sorties SPL-62

UGS : DCD-01-F132

Disponible sur commande

Connecteur rapide à levier SPL-62, 2 entrées, 6 sorties, 250V, 16A. Parfait pour des connexions électroniques rapides et sécurisées.

2,450 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

Levier · Sans soudure · 1→3 par circuit

Connecteur rapide à levier SPL-62 — 2 entrées, 6 sorties

Bloc de distribution à levier qui répartit 2 conducteurs d’entrée vers 6 sorties (3 par entrée), sans soudure ni dénudage à la pince.

🔌 Présentation

Le SPL-62 reprend le principe des connecteurs à levier : chaque conducteur inséré est maintenu par un levier articulé qui le presse contre un ressort en acier, sans vis ni soudure. Sa configuration 2 entrées / 6 sorties distribue chacune des 2 entrées vers 3 sorties, ce qui permet de dériver une alimentation ou un signal vers plusieurs branches (rubans LED, capteurs, modules) à partir d’une seule paire de câbles source.

⭐ Pourquoi ce connecteur

🔀Distribution 2→6Chaque entrée alimente jusqu’à 3 sorties, sans dessouder ni dénuder de fils supplémentaires.
🔧Levier sans outilOuverture/fermeture à la main pour insérer ou retirer un conducteur.
📏0,08 à 4 mm² (rigide)Jusqu’à 2,5 mm² en souple, compatible avec la plupart des câbles électroniques et d’éclairage basse tension.
📦Boîtier compact2 circuits de distribution regroupés dans un seul bloc.

📐 Caractéristiques

TypeConnecteur de distribution à levier
Configuration2 entrées / 6 sorties (3 par entrée)
Section rigide0,08 – 4 mm²
Section soupleJusqu’à 2,5 mm²
Courant admissibleJusqu’à 32 A par circuit (valeur usuelle de la gamme)
Matériau boîtierPlastique technique ignifuge
MontageEn ligne (raccordement de câbles)

⚖️ Levier vs bornier classique

Face à un bornier à vis classique où chaque sortie nécessite de resserrer une vis au tournevis, le SPL-62 permet de brancher ou débrancher 6 sorties en quelques secondes, à la main. Un vrai gain de temps quand il faut dupliquer une alimentation ou un signal vers plusieurs points, par exemple plusieurs tronçons de ruban LED sur un même circuit.

🛠️ Usages courants

💡 Distribution ruban LED🔀 Dérivation capteurs/modules🏭 Câblage atelier🧪 Prototypage rapide➕ Extension multi-sorties

💡 Bon à savoir

Ce connecteur simplifie la distribution d’un circuit vers plusieurs sorties, mais chaque sortie partage le courant total de l’entrée correspondante : ne dépassez pas le courant admissible cumulé des 3 sorties par rapport à l’entrée. Comme pour tout connecteur générique de ce type, vérifiez la tension et le courant réellement supportés avant un usage sur le secteur.

🏁 En résumé

Le SPL-62 distribue rapidement 2 circuits vers 6 sorties sans soudure ni vissage, un gain de temps appréciable pour dupliquer une alimentation ou un signal vers plusieurs modules, capteurs ou segments de ruban LED. Un outil pratique pour l’atelier électronique et les installations basse tension légères.

Questions fréquentes

Quel est l'usage principal du connecteur rapide à levier SPL-62 ?

Le connecteur rapide à levier SPL-62 est conçu pour des connexions électroniques rapides et sécurisées. Il permet de relier facilement plusieurs appareils tout en garantissant une bonne conductivité électrique.

Ce connecteur est-il compatible avec tous les types de câbles ?

Le SPL-62 est compatible avec des câbles adaptés à une tension de 250V et un courant de 16A. Assurez-vous que vos câbles respectent ces spécifications pour une utilisation optimale.

Comment installer le connecteur rapide à levier SPL-62 ?

L'installation du SPL-62 est simple. Il suffit d'insérer les câbles dans les entrées prévues et de verrouiller le levier pour assurer une connexion sécurisée. Veillez à respecter les polarités.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison pour le connecteur rapide à levier SPL-62 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation et la disponibilité du produit.

Quelle est la garantie offerte sur ce produit ?

Le connecteur rapide à levier SPL-62 est couvert par une garantie de 12 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le SPL-62 et d'autres connecteurs similaires ?

Le SPL-62 se distingue par sa capacité à gérer 2 entrées et 6 sorties, offrant ainsi une flexibilité accrue pour les connexions. De plus, son levier permet une manipulation rapide et sécurisée.

Peut-on utiliser ce connecteur pour des applications extérieures ?

Le connecteur rapide à levier SPL-62 est principalement conçu pour un usage intérieur. Pour des applications extérieures, il est recommandé de choisir un connecteur spécifiquement conçu pour résister aux intempéries.

Comment installer le connecteur rapide à levier SPL-62

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder
Fournitures : Câbles électriques, Connecteur rapide à levier SPL-62
  1. 1
    Préparation des câbles

    Avant de commencer l'installation, préparez les câbles électriques que vous allez utiliser. Dénudez environ 1 cm de l'isolation des extrémités des câbles à l'aide d'une pince à dénuder.

  2. 2
    Identification des entrées et sorties

    Examinez le connecteur rapide à levier SPL-62. Identifiez les deux entrées et les six sorties. Assurez-vous de bien comprendre comment les câbles seront connectés.

  3. 3
    Insertion des câbles dans les entrées

    Insérez les extrémités dénudées des câbles dans les deux entrées du connecteur. Assurez-vous que les fils sont bien en place et qu'ils ne touchent pas les autres connexions.

  4. 4
    Verrouillage des câbles

    Abaissez le levier du connecteur pour verrouiller les câbles en place. Cela garantit une connexion sécurisée et évite tout risque de déconnexion accidentelle.

  5. 5
    Connexion des sorties

    Connectez les câbles des six sorties à vos appareils ou circuits. Assurez-vous que chaque sortie est correctement reliée à son appareil respectif.

  6. 6
    Vérification des connexions

    Avant de mettre sous tension, vérifiez toutes les connexions pour vous assurer qu'elles sont bien fixées et qu'il n'y a pas de court-circuit potentiel.

  7. 7
    Mise sous tension et test

    Une fois que vous avez vérifié toutes les connexions, mettez le système sous tension. Testez chaque sortie pour vous assurer que tout fonctionne correctement.

Poids0,03 kg
