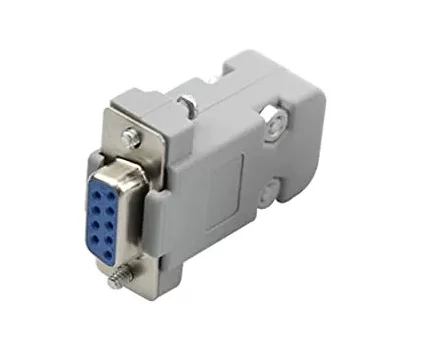

Connecteur DE-9 (DB9) femelle 9 broches — capot de protection inclus

Connecteur femelle 9 broches au standard D-Sub, communement appele DB9, livre avec son boitier de protection en deux parties. Il permet de realiser ou reparer des cables de liaison serie RS-232, encore largement utilises en instrumentation, automatismes et equipements industriels.

Caracteristiques

9 broches femellesContacts en laiton, disposition standard D-Sub sur 2 rangees (5+4)
Boitier 2 pieces inclusCapot de protection a visser, isole les soudures et sert de poignee de cable
Fixation standardVis de verrouillage compatibles avec la plupart des connecteurs males DB9
Usage polyvalentLiaison serie RS-232, brochage personnalisable selon l’equipement

Fiche technique

TypeDE-9 (DB9) femelle, 9 broches
Interface typiqueRS-232 (liaison serie)
Materiau contactsLaiton etame
BoitierPlastique 2 pieces avec vis
MontageSur cable, soudure aux cosses

Usages

Ce connecteur sert a confectionner ou reparer des cables serie RS-232 : liaison PC-automate, programmation d’equipements industriels, bancs d’instrumentation de laboratoire, cartes d’interface RS-232/RS-485, ou remplacement d’un connecteur endommage sur un cable existant. Il est couramment utilise dans les ateliers d’electronique et les travaux pratiques en etablissements techniques.

Bon a savoir — Le brochage RS-232 (TX, RX, GND, signaux de controle) n’est pas strictement identique sur tous les equipements : verifiez le schema de cablage de votre appareil avant de souder les fils sur les cosses. Ce connecteur transmet des signaux logiques, pas une alimentation de puissance.

Livre avec son boitier, ce DB9 femelle 9 broches est pret a recevoir vos soudures pour un cable RS-232 fiable et protege.

Questions fréquentes

À quoi sert le connecteur DB9 femelle 9 broches ?

Le connecteur DB9 femelle 9 broches est utilisé pour établir des connexions électroniques fiables dans divers projets. Il est particulièrement adapté pour les applications nécessitant une connectique robuste, comme les systèmes de communication série.

Ce connecteur est-il compatible avec tous les appareils ?

Le connecteur DB9 femelle est compatible avec les appareils qui utilisent une interface série RS-232. Assurez-vous que votre équipement dispose d'un port DB9 pour garantir une connexion adéquate.

Comment installer ce connecteur ?

L'installation du connecteur DB9 femelle nécessite de souder les fils aux broches correspondantes. Il est important de suivre les schémas de câblage pour éviter les erreurs de connexion.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le connecteur DB9 femelle en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation et le mode de livraison choisi.

Y a-t-il une garantie sur ce produit ?

Oui, le connecteur DB9 femelle est couvert par une garantie de 6 mois contre les défauts de fabrication. Cela vous assure un achat en toute confiance.

Quelles sont les différences entre ce connecteur et d'autres modèles similaires ?

Ce connecteur DB9 femelle se distingue par sa robustesse et sa fiabilité. Contrairement à d'autres modèles, il est conçu spécifiquement pour des applications nécessitant une connexion durable et stable.

Peut-on utiliser ce connecteur pour des projets DIY ?

Oui, le connecteur DB9 femelle est idéal pour les projets DIY nécessitant une connexion série. Sa conception simple permet une intégration facile dans divers circuits électroniques.

Comment installer un connecteur DB9 femelle

⏱ Temps total : 15 min

Outils nécessaires : Tournevis, Pince à dénuder, Fer à souder
Fournitures : Câble électrique, Connecteur DB9 femelle, Boîtier
  1. 1
    Préparation des câbles

    Commencez par couper le câble électrique à la longueur désirée. Utilisez la pince à dénuder pour retirer environ 1 cm d'isolant à chaque extrémité des fils. Cela permettra d'accéder aux conducteurs pour la connexion.

  2. 2
    Identification des broches

    Consultez le schéma de pinout du connecteur DB9 pour identifier les broches. Chaque broche a une fonction spécifique, comme la terre, la transmission de données, etc. Notez bien les correspondances pour éviter les erreurs.

  3. 3
    Soudure des fils

    Insérez les fils dénudés dans les broches correspondantes du connecteur DB9 femelle. Utilisez le fer à souder pour fixer solidement chaque fil à sa broche. Assurez-vous qu'il n'y a pas de court-circuit entre les broches.

  4. 4
    Vérification des connexions

    Avant de fermer le boîtier, vérifiez que toutes les connexions sont correctes. Utilisez un multimètre pour tester la continuité entre les fils et les broches afin de vous assurer qu'il n'y a pas d'erreurs.

  5. 5
    Installation dans le boîtier

    Une fois les connexions vérifiées, insérez le connecteur DB9 dans le boîtier. Assurez-vous qu'il est bien en place et que les vis de fixation sont serrées pour éviter tout mouvement.

  6. 6
    Fermeture du boîtier

    Refermez le boîtier en veillant à ce qu'il soit bien aligné. Utilisez un tournevis pour visser les parties du boîtier ensemble. Cela protégera le connecteur et les connexions des dommages.

  7. 7
    Test de fonctionnement

    Connectez le câble à un appareil compatible et testez la connexion. Vérifiez que les données sont transmises correctement et que le connecteur fonctionne comme prévu.
