carte i2c pcf8574 - Didactico Tunisie

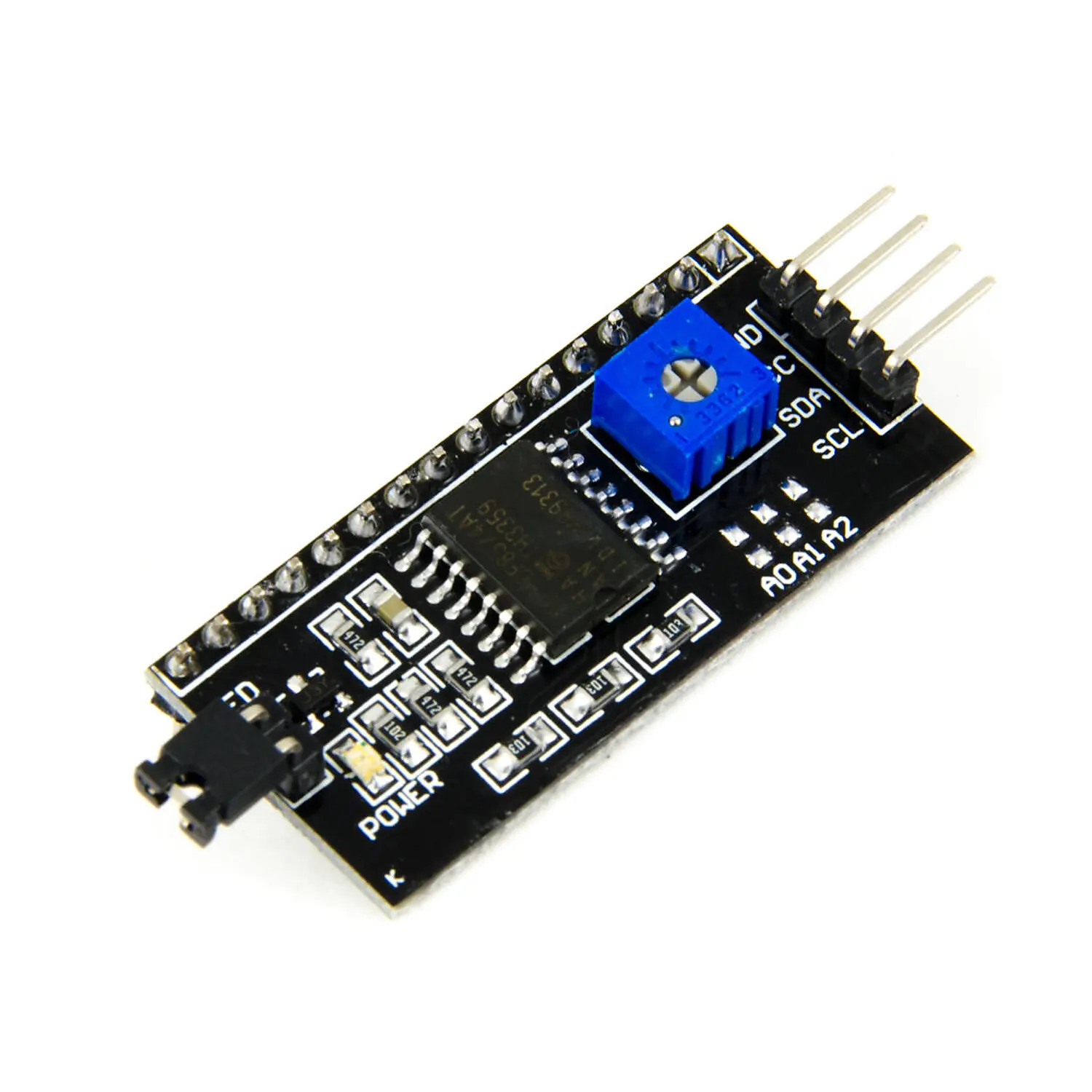

Carte I2C PCF8574 pour ecran LCD

UGS : DAR-02-L05

En stock

Carte I2C PCF8574 pour écran LCD, tension d’alimentation 5V, design compact et compatible avec les cartes Arduino pour les projets électroniques.

5,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
2.5V · 6V · I2C

Pilotez un écran LCD avec deux fils grâce à la carte i2c pcf8574

Cette carte i2c pcf8574 réduit les broches nécessaires pour brancher un afficheur sur votre microcontrôleur.

Simplifiez le câblage de vos afficheurs

Le montage d’un écran sur un microcontrôleur demande souvent trop de broches. Cette carte i2c pcf8574 résout ce problème en transformant les signaux. Un bus à deux fils suffit pour tout commander. Les étudiants et les makers gagnent un temps précieux sur leurs prototypes. Ce module gère les transferts avec efficacité. Il s’intègre sans effort dans vos projets électroniques.

⭐ Pourquoi choisir carte i2c pcf8574

carte i2c pcf8574Ce module utilise la carte i2c pcf8574 pour relier l’afficheur via seulement deux lignes de données.
Ajustement du contrasteUn potentiomètre rotatif permet de régler la netteté des caractères affichés sur l’écran.
🔌Tension largeLe circuit accepte une alimentation comprise entre 2.5V et 6V pour s’adapter à votre montage.
Bibliothèque simpleLe code source s’appuie sur des fonctions standard pour un affichage rapide du texte.

📐 Caractéristiques clés

Tension d’alimentation2.5V à 6V
InterfaceI2C 8 bits
Adresse I2C0x27 ou 0x3F par défaut
CompatibilitéLCD 16×2 et 20×4

⭐ Un gain de place majeur sur les broches

Contrairement au câblage direct qui monopolise six broches ou plus sur votre carte, ce circuit libère vos ports GPIO. Vous gardez des ressources libres pour ajouter d’autres capteurs. Le bus I2C simplifie le montage final et réduit les risques d’erreur de fil.

📦 Contenu du colis

Tout pour démarrer immédiatement :
  • 1 x carte i2c pcf8574 pour ecran lcd

🛠️ Usages et applications

Domaines d’application principaux

🧠 Projets Arduino Prototypage rapide🎓 Apprentissage technique Stations météo

🚀 Prise en main

SoudureSoudez le module à l’arrière de l’écran LCD.
CâblageReliez les broches SDA et SCL à votre carte de contrôle.
TestTéléversez le code de test pour afficher vos premiers messages.

👤 Pour qui ?

ÉtudiantsIngénieursMakers

💡 Bon à savoir

Pensez à vérifier l’adresse I2C exacte de votre module si l’écran reste vide. Certains modèles utilisent des adresses différentes selon les ponts de soudure. Ajustez aussi le petit potentiomètre bleu pour faire apparaître les caractères. Ce composant ne remplace pas un écran complet, il sert uniquement d’interface de liaison.

🏁 En résumé

Ce module I2C simplifie le pilotage des écrans LCD. Il libère des broches précieuses sur votre microcontrôleur. Sa tension de service convient aux montages en 3.3V et 5V. C’est l’outil parfait pour alléger vos câblages. Voir la catégorie Afficheurs LCD graphiques.

carte i2c pcf8574 - Didactico Tunisie
carte i2c pcf8574

Questions fréquentes

Comment utiliser la carte I2C PCF8574 avec un écran LCD ?

Pour utiliser la carte I2C PCF8574 avec un écran LCD, connectez-la à votre écran LCD en suivant les broches SDA et SCL. Ensuite, utilisez une bibliothèque compatible avec Arduino pour gérer la communication I2C et afficher les informations souhaitées.

Cette carte est-elle compatible avec tous les modèles d'écrans LCD ?

La carte I2C PCF8574 est compatible avec la plupart des écrans LCD 16x2 et 20x4 qui utilisent le contrôleur HD44780. Assurez-vous de vérifier la compatibilité de votre écran avant l'achat.

Comment installer la carte I2C PCF8574 sur mon projet ?

L'installation de la carte I2C PCF8574 est simple. Connectez les broches VCC, GND, SDA et SCL de la carte à votre microcontrôleur. Ensuite, téléchargez la bibliothèque I2C pour Arduino et suivez les exemples fournis pour commencer.

Quels sont les délais de livraison pour la Tunisie ?

Les délais de livraison pour la Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Vous recevrez un numéro de suivi pour suivre l'avancement de votre commande.

La carte I2C PCF8574 est-elle garantie ?

Oui, la carte I2C PCF8574 est couverte par une garantie de 6 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Quelles sont les différences entre la carte I2C PCF8574 et d'autres modules similaires ?

La carte I2C PCF8574 se distingue par sa compacité et sa facilité d'utilisation avec les écrans LCD. Contrairement à d'autres modules, elle permet une connexion I2C, réduisant le nombre de fils nécessaires pour la communication.

Puis-je utiliser cette carte avec d'autres microcontrôleurs que l'Arduino ?

Oui, la carte I2C PCF8574 peut être utilisée avec d'autres microcontrôleurs compatibles I2C. Assurez-vous simplement d'adapter le code et les connexions en fonction de votre plateforme.

Comment utiliser la carte I2C PCF8574 pour écran LCD

⏱ Temps total : 15 min

Outils nécessaires : Fer à souder, Multimètre
Fournitures : Carte I2C PCF8574, Écran LCD, Câbles de connexion, Arduino
  1. 1
    Préparation du matériel

    Rassemblez tous les composants nécessaires : la carte I2C PCF8574, un écran LCD compatible, des câbles de connexion et un Arduino. Assurez-vous que votre espace de travail est propre et bien éclairé.

  2. 2
    Soudure des connexions

    Si nécessaire, soudez les broches de la carte I2C PCF8574 à l'écran LCD. Vérifiez que les connexions sont solides et qu'il n'y a pas de court-circuit. Utilisez un multimètre pour tester la continuité des connexions.

  3. 3
    Branchement à l'Arduino

    Connectez la carte I2C PCF8574 à l'Arduino. Reliez les broches SDA et SCL de la carte à celles de l'Arduino, ainsi que l'alimentation (VCC et GND). Assurez-vous que les connexions sont correctes.

  4. 4
    Installation de la bibliothèque

    Ouvrez l'IDE Arduino et installez la bibliothèque LiquidCrystal_I2C si ce n'est pas déjà fait. Allez dans le gestionnaire de bibliothèques et recherchez 'LiquidCrystal I2C', puis installez-la.

  5. 5
    Chargement du code

    Écrivez ou copiez un exemple de code pour initialiser l'écran LCD via I2C. Téléversez le code sur votre Arduino. Assurez-vous que l'adresse I2C de la carte est correcte (généralement 0x27 ou 0x3F).

  6. 6
    Test de l'affichage

    Une fois le code téléversé, allumez l'Arduino et vérifiez si l'écran LCD affiche le texte prévu. Si l'affichage ne fonctionne pas, vérifiez les connexions et l'adresse I2C.

  7. 7
    Finalisation

    Si tout fonctionne correctement, fixez l'écran LCD et la carte I2C dans votre projet. Assurez-vous que tout est sécurisé et que les câbles ne sont pas en tension.

Poids0,03 kg
