Carte de protection BMS 3S – Gamme 10A à 100A
Carte BMS 3S 100A pour protection optimale des batteries 11.1V, essentielle pour vos projets électroniques et robotiques.
Plage de prix : 8,500 TND à 21,000 TND
Gamme cartes BMS 3S
Carte de protection BMS 3S (11,1V) — de 10A à 100A selon la puissance du pack
Une carte BMS (Battery Management System) 3S protège un pack de 3 cellules Li-ion/Li-Po montées en série contre la surcharge, la décharge profonde et le court-circuit, en coupant automatiquement le circuit en cas de dépassement des seuils de sécurité. Cette fiche regroupe cinq calibres de courant continu — 10A, 20A, 25A, 40A et 100A — pour couvrir aussi bien un petit pack d’outillage qu’une application nettement plus gourmande en courant.
10A à 100A, même configuration 3S, à choisir selon la consommation de l’application.
Coupure automatique en surcharge, décharge profonde et court-circuit.
3 cellules en série : 11,1V nominal (3 x 3,7V) / 12,6V en pleine charge (3 x 4,2V).
Entrées cellules (balance) et sortie pack clairement séparées selon les modèles.
Se soude ou se visse en sortie des cellules, sans composant additionnel pour la protection de base.
Comparatif des calibres disponibles
| Référence | Courant continu max | Configuration | Usage typique |
|---|---|---|---|
| BMS 3S 10A | 10A | 3S, 11,1V nominal | Petits packs, outillage léger, projets pédagogiques |
| BMS 3S 20A | 20A | 3S, 11,1V nominal | Usage général, outillage portatif, robotique légère |
| BMS 3S 25A | 25A | 3S, 11,1V nominal | Applications plus soutenues en courant |
| BMS 3S 40A | 40A | 3S, 12,6V en pleine charge (même config 3S) | Forte puissance, packs à décharge élevée |
| BMS 3S 100A | 100A | 3S, 11,1V nominal | Très haute puissance, traction, robotique lourde |

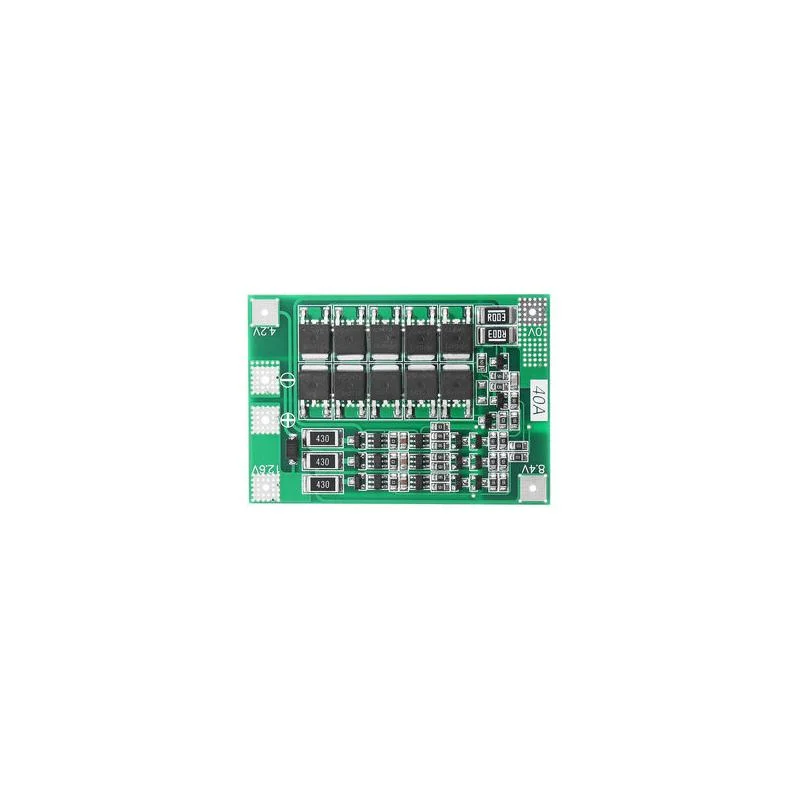

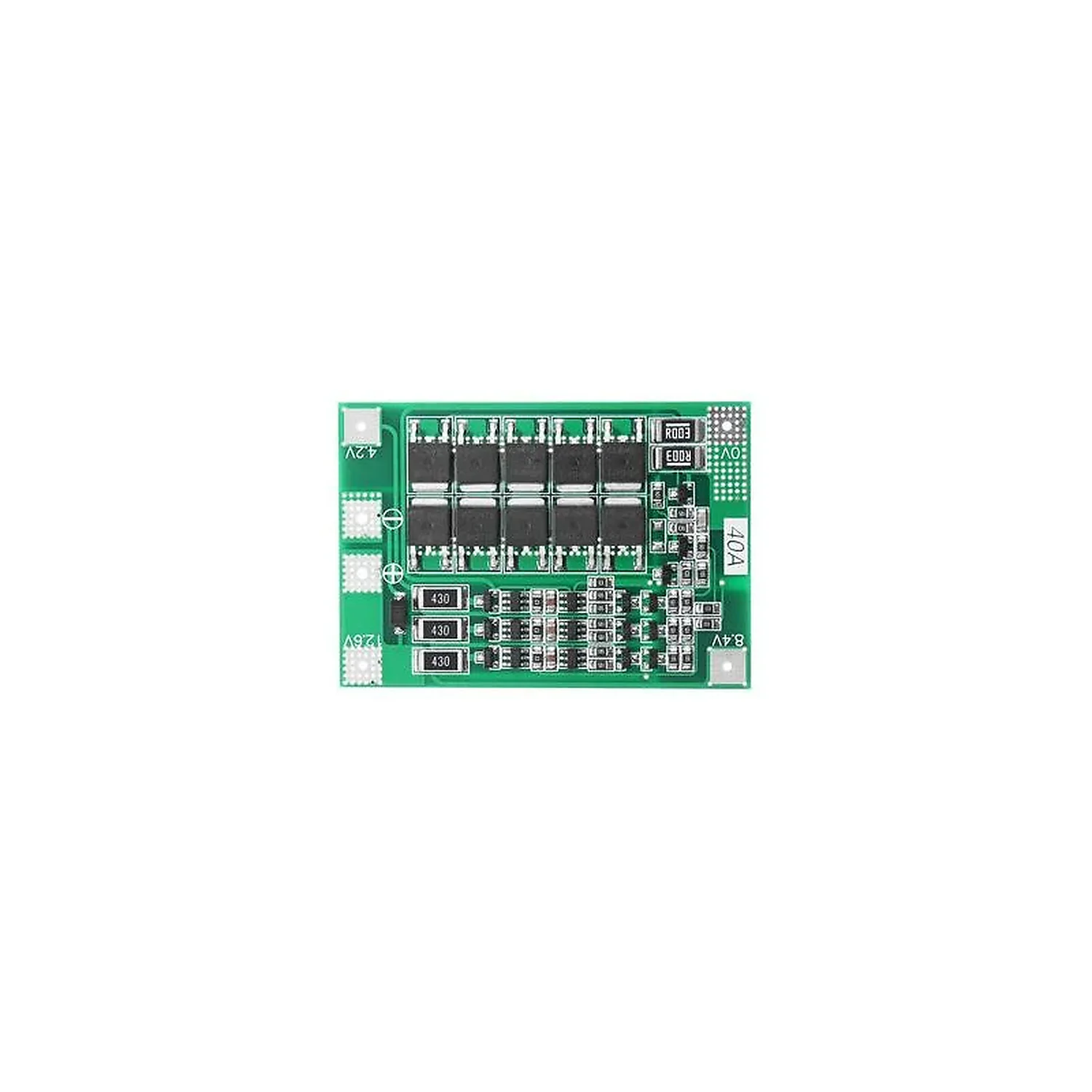

Le modèle 40A affiche sur son PCB les seuils en tension de charge maximale (4,2V / 8,4V / 12,6V) plutôt qu’en tension nominale (3,7V / 7,4V / 11,1V) : les deux désignations décrivent la même configuration 3 cellules en série, seule la convention d’étiquetage diffère selon le fabricant. Ne pas confondre avec une configuration 4S.
Comment choisir le bon calibre
Le courant indiqué correspond au courant continu maximal supporté par la carte, pas à la capacité de la batterie en mAh/Ah. Dimensionnez le calibre selon la consommation maximale réelle de votre application (pic de démarrage inclus) : un moteur ou un contrôleur qui tire ponctuellement plus que le calibre choisi peut déclencher la protection ou, en usage prolongé au-delà du seuil, endommager la carte.
Cas d’usage
Ces cartes équipent des packs batterie faits maison pour l’outillage sans fil, les vélos et trottinettes électriques légers, la robotique mobile, les drones et multirotors, ainsi que les alimentations de secours portables à base de cellules 18650 ou Li-Po montées en 3S.
Pour qui ?
Makers et techniciens qui assemblent ou réparent des packs batterie 3S, étudiants en travaux pratiques sur la gestion des batteries Li-ion, ateliers de maintenance e-mobilité qui remplacent une carte de protection défaillante sur un pack existant.
Mise en œuvre et bon à savoir
- Respecter le câblage B+/B-/P+/P- : les bornes cellules (balance, B1/B2/B3…) et les bornes de sortie pack (P+/P-) ne se branchent pas de la même façon ; une inversion peut détruire la carte ou le pack de manière irréversible.
- La carte protège, elle ne charge pas : un BMS coupe en cas de dépassement des seuils mais ne remplace pas un chargeur Li-ion 3S adapté (charge équilibrée par cellule recommandée).
- Courant continu, pas pic isolé : le calibre annoncé (10 à 100A) désigne un courant continu supporté ; un dépassement prolongé au-delà du calibre choisi expose à la surchauffe des MOSFET de la carte.
- Vérifier la tension affichée sur le PCB reçu : selon le fabricant, les seuils sont indiqués en tension nominale (11,1V) ou en tension de pleine charge (12,6V) pour la même configuration 3S — se référer au nombre de cellules (3S) plutôt qu’à la valeur de tension seule pour éviter toute confusion avec un pack 4S.
Résumé
Cinq calibres de courant pour une même fonction de protection 3S — surcharge, décharge profonde, court-circuit — du petit pack d’outillage au pack haute puissance en 100A, à condition de dimensionner le calibre sur la consommation réelle de l’application et de respecter le câblage B+/B-/P+/P- du modèle reçu.
Questions fréquentes
À quoi sert la carte de protection BMS 3S 100A ?
La carte de protection BMS 3S 100A est conçue pour protéger vos batteries 11.1V contre les surcharges, décharges excessives et courts-circuits. Elle est essentielle pour garantir la sécurité et la longévité de vos projets électroniques et robotiques.
Cette carte est-elle compatible avec toutes les batteries 11.1V ?
Oui, la carte BMS 3S 100A est compatible avec toutes les batteries lithium-ion ou lithium-polymère 11.1V, à condition qu'elles soient configurées en série 3S. Assurez-vous de respecter les spécifications de votre batterie pour un fonctionnement optimal.
Comment installer la carte BMS 3S 100A ?
L'installation de la carte BMS 3S 100A nécessite des connaissances de base en électronique. Vous devez connecter les fils de la batterie aux bornes appropriées de la carte, en suivant les indications fournies dans le manuel. Veillez à respecter les polarités pour éviter tout dommage.
Quels sont les délais de livraison en Tunisie ?
Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter toutes les commandes rapidement pour vous assurer une réception dans les meilleurs délais.
La carte BMS 3S 100A est-elle garantie ?
Oui, la carte BMS 3S 100A est couverte par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour bénéficier de la garantie en cas de problème.
Quelles sont les différences avec d'autres cartes BMS ?
La carte BMS 3S 100A se distingue par sa capacité à gérer un courant maximal de 100A, ce qui la rend adaptée à des applications nécessitant une forte puissance. D'autres modèles peuvent avoir des capacités de courant inférieures ou des configurations différentes, ce qui peut ne pas convenir à vos besoins.
Peut-on utiliser cette carte pour des projets autres que robotiques ?
Oui, la carte BMS 3S 100A peut être utilisée dans divers projets électroniques, notamment les drones, les véhicules télécommandés, et même pour des systèmes de stockage d'énergie. Son rôle principal est de protéger les batteries, quel que soit le type de projet.
Comment installer la carte de protection BMS 3S 100A 11.1V
-
1Préparation des composants
Avant de commencer l'installation, rassemblez tous les outils et fournitures nécessaires. Assurez-vous que la carte BMS, les batteries 11.1V, les câbles et les connecteurs sont à portée de main. Vérifiez également que votre espace de travail est propre et bien éclairé.
-
2Identification des bornes
Sur la carte BMS, identifiez les bornes de connexion. Vous devriez voir trois bornes pour les cellules (B1, B2, B3), une borne de charge (C) et une borne de décharge (D). Prenez note de la polarité de chaque borne pour éviter toute erreur lors du câblage.
-
3Connexion des cellules
Connectez les batteries 11.1V aux bornes de la carte BMS. Commencez par la première cellule en reliant le pôle positif de la batterie à la borne B1. Ensuite, connectez le pôle négatif de la première cellule au pôle positif de la deuxième cellule, et ainsi de suite jusqu'à la troisième cellule.
-
4Connexion de la charge et de la décharge
Une fois les cellules connectées, reliez le pôle négatif de la dernière cellule à la borne de décharge (D) de la carte BMS. Ensuite, connectez le pôle positif de la première cellule à la borne de charge (C). Assurez-vous que toutes les connexions sont solides.
-
5Vérification des connexions
Avant d'alimenter le système, utilisez un multimètre pour vérifier les tensions aux bornes de la carte BMS. Assurez-vous que les tensions correspondent aux valeurs attendues pour chaque cellule. Cela vous permettra de confirmer que les connexions sont correctes.
-
6Mise sous tension
Une fois que vous avez vérifié toutes les connexions, vous pouvez mettre sous tension le système. Branchez l'alimentation et observez le comportement de la carte BMS. Vérifiez que les LED d'indication fonctionnent correctement, signalant que le système est opérationnel.
-
7Test de fonctionnement
Pour finaliser l'installation, effectuez un test de fonctionnement en déchargeant la batterie à travers une charge appropriée. Surveillez la carte BMS pour vous assurer qu'elle protège correctement les cellules en cas de surcharge ou de décharge excessive.
| Poids | 0,03 kg |
|---|---|
| Courant max | 10A, 20A, 25A, 40A, 100A |
