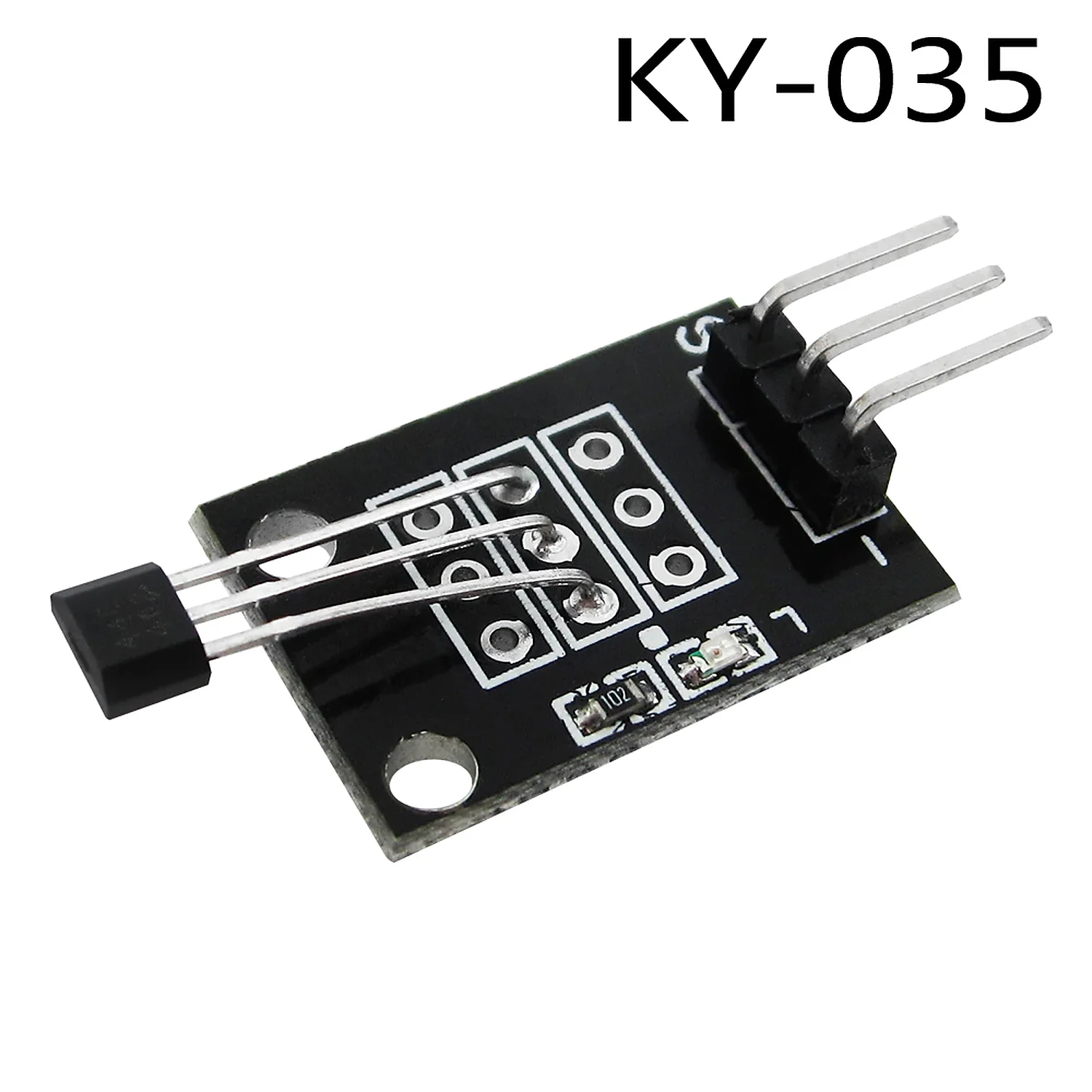

Module de capteur magnétique à effet Hall analogique KY-035

UGS : DAR-02-V74

En stock

Capteur magnétique KY-035 analogique, 5V, 32x20mm, avec sortie linéaire pour des projets de détection magnétique précis.

4,500 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google
Capteurs magnetiques & effet Hall

Module capteur Hall analogique KY-035

Le KY-035 embarque un circuit Hall lineaire (reference 49E / AH49E) qui delivre une tension de sortie proportionnelle a l’intensite du champ magnetique detecte, contrairement a un simple interrupteur Hall tout-ou-rien. Il se branche directement sur une entree analogique d’Arduino, ESP32 ou Raspberry Pi (via ADC externe).

Caracteristiques

Sortie analogique lineaireTension proportionnelle au champ magnetique, pas juste presence/absence
Circuit Hall AH49E (49E)Sensibilite de l’ordre du mV/Gauss, sortie au repos environ moitie de la tension d’alimentation
Alimentation logique standard5V typique, plage toleree 3,3-6V selon les lots
3 broches standardSignal / VCC / GND, pas 2,54mm compatible breadboard

Fiche technique

Type de sortieAnalogique (tension proportionnelle)
Circuit integreAH49E, Hall lineaire
Alimentation5V (tolerance ~3,3-6V)
ConsommationQuelques mA
Interface3 broches S / VCC / GND
FormatCompact, module type Keyestudio standard

Usages

Detection de position ou de proximite d’un aimant (fin de course magnetique sans contact), mesure relative de l’intensite d’un champ magnetique, comptage de tours avec un aimant fixe sur une roue, projets pedagogiques de robotique et d’IoT, travaux pratiques capteurs en electronique.

Bon a savoir — Contrairement a un capteur Hall tout-ou-rien, le KY-035 permet de mesurer l’intensite du champ magnetique et pas seulement sa presence, ce qui autorise un seuil de detection reglable par logiciel. La distance de detection depend directement de la taille et de la force de l’aimant utilise : il n’existe pas de portee fixe garantie par le fabricant, a valider par un test dans votre montage.

Un module compact et peu couteux pour ajouter une detection magnetique analogique fiable a vos projets Arduino ou Raspberry Pi.

Questions fréquentes

Comment utiliser le module de capteur magnétique KY-035 ?

Le module KY-035 est conçu pour détecter des champs magnétiques. Il se connecte facilement à un microcontrôleur comme un Arduino. Une fois installé, il fournit une sortie analogique proportionnelle à l'intensité du champ magnétique, permettant de réaliser des projets de détection précise.

Ce capteur est-il compatible avec tous les microcontrôleurs ?

Oui, le capteur KY-035 fonctionne avec la plupart des microcontrôleurs qui acceptent une alimentation de 5V. Assurez-vous de vérifier les spécifications de votre microcontrôleur pour garantir une intégration sans problème.

Comment installer le module KY-035 ?

L'installation du KY-035 est simple. Connectez les broches d'alimentation (VCC et GND) à votre microcontrôleur, puis reliez la sortie analogique à une entrée analogique de votre carte. Consultez le schéma de connexion pour plus de détails.

Quels sont les délais de livraison pour ce produit en Tunisie ?

Les délais de livraison pour le module KY-035 en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une livraison efficace.

Y a-t-il une garantie sur le capteur KY-035 ?

Oui, le module KY-035 est couvert par une garantie de 6 mois contre les défauts de fabrication. Si vous rencontrez un problème, contactez notre service client pour obtenir de l'aide.

Quelles sont les différences entre le KY-035 et d'autres capteurs magnétiques ?

Le KY-035 se distingue par sa sortie analogique linéaire, offrant une mesure précise de l'intensité du champ magnétique. Contrairement à d'autres capteurs qui peuvent avoir une sortie numérique, le KY-035 est idéal pour des applications nécessitant une détection fine.

Peut-on utiliser le KY-035 pour des projets en extérieur ?

Oui, le KY-035 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries. Assurez-vous qu'il est installé dans un environnement où il ne sera pas exposé directement à l'humidité ou à des conditions extrêmes.

Comment utiliser le module de capteur magnétique KY-035

⏱ Temps total : 15 min

Fournitures : Module de capteur magnétique KY-035, Câbles de connexion, Alimentation 5V, Multimètre (facultatif)
  1. 1
    Préparation du matériel

    Rassemblez tous les éléments nécessaires pour l'installation du module KY-035, y compris le capteur, des câbles de connexion, une alimentation de 5V et éventuellement un multimètre pour vérifier les connexions.

  2. 2
    Identification des broches

    Examinez le module KY-035 pour identifier les broches. Vous devriez voir trois broches : VCC (alimentation), GND (masse) et OUT (sortie analogique). Assurez-vous de bien les repérer.

  3. 3
    Connexion de l'alimentation

    Connectez la broche VCC du module à une source d'alimentation de 5V. Assurez-vous que la connexion est sécurisée pour éviter tout court-circuit.

  4. 4
    Connexion à la masse

    Connectez la broche GND du module à la masse de votre circuit. Cela permettra de compléter le circuit électrique et d'assurer un bon fonctionnement du capteur.

  5. 5
    Connexion de la sortie

    Connectez la broche OUT à une entrée analogique de votre microcontrôleur ou à un multimètre pour lire la valeur de sortie. Cette sortie variera en fonction de la présence d'un champ magnétique.

  6. 6
    Test du capteur

    Alimentez le circuit et testez le capteur en approchant un aimant. Observez la variation de la sortie analogique sur votre microcontrôleur ou votre multimètre. Cela confirme que le capteur fonctionne correctement.

  7. 7
    Intégration dans un projet

    Intégrez le capteur dans votre projet en utilisant les valeurs de sortie pour déclencher des actions spécifiques, comme allumer une LED ou activer un relais, en fonction de la détection magnétique.
