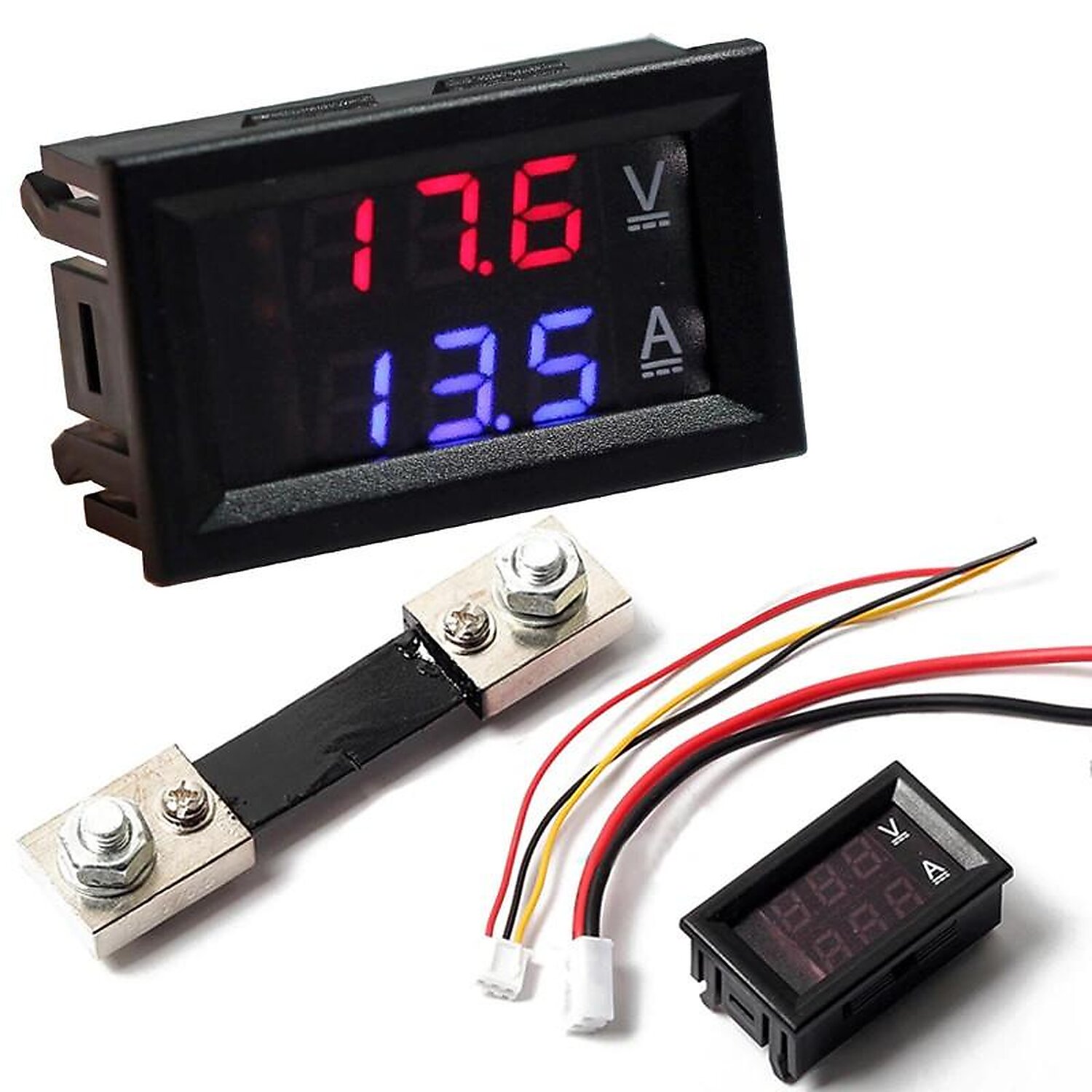

Voltmètre et ampèremètre numérique avec shunt et câbles
Click to enlarge

Voltmètre Ampèremètre Numérique DC 0-100V 100A avec Shunt – Capteur de Mesure

UGS : DCD-01-A37

En stock

Voltmètre ampèremètre numérique DC mesurant 0-100V et 100A avec shunt, parfait pour vos projets électroniques en Tunisie.

31,000 TND

En stock

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

0-100V · 0-100A CC

Voltmètre-ampèremètre numérique DC 0-100V / 100A avec shunt

Module à double affichage LED pour mesurer simultanément une tension et un courant continu, avec shunt externe fourni pour la mesure de courant jusqu’à 100A.

📟 Une double mesure en un seul module

Ce module affiche en continu la tension (rouge) et le courant (bleu) d’un circuit continu, via un shunt externe fourni permettant de mesurer jusqu’à 100A sans intercaler d’ampèremètre de forte capacité. Son format compact permet une intégration en face avant de coffret ou de tableau de bord, pour un suivi permanent de batteries, panneaux solaires ou bancs d’essai.

⭐ Points clés

🔴Double affichage LEDTension en rouge et courant en bleu, lecture simultanée.
📏Plage 0-100V / 0-100A CCAdapté aux batteries 12V/24V/48V et bancs d’essai.
🔗Shunt externe fourniMesure de courant précise une fois câblé correctement.
📐Format compactIntégration facile en face avant de boîtier.

📐 Caractéristiques clés

Mesure de tension0-100V CC uniquement
Mesure de courant0-100A CC (via shunt fourni)
Alimentation du module≈4,5-30V CC
Résolution affichage0,1V / 0,1A
Précision≈±1%
AffichageLED double couleur (rouge V / bleu A)
Dimensions≈48 × 29 mm (découpe panneau)

🔍 Pourquoi un shunt externe plutôt qu’une pince ampèremétrique

Pour une installation fixe (tableau électrique, banc d’essai, boîtier batterie), un shunt externe câblé une fois pour toutes offre une précision constante à faible coût, contrairement à une pince ampèremétrique pensée pour des mesures ponctuelles. La contrepartie est un câblage en série à réaliser correctement lors de l’installation : le shunt doit être intercalé sur le fil négatif (masse) du circuit mesuré.

📦 Dans la boîte

Tout pour démarrer immédiatement :
  • 1× module d’affichage double
  • 1× shunt 100A à cosses à visser
  • Fils de connexion

🛠️ Ce que vous pouvez surveiller

Un module pensé pour le suivi permanent de circuits continus basse et moyenne tension.

🔋 Batteries 12V/24V/48V☀️ Installations solaires🧪 Bancs d’essai / alimentations labo🚗 Véhicules électriques & robotique🔌 Chargeurs et convertisseurs DC-DC

🚀 Installation en 3 étapes

Couper l’alimentationToujours câbler hors tension.
Câbler le shunt en sérieSur le fil négatif du circuit, puis relier les fils fins du module au shunt et à l’alimentation.
Remettre sous tensionVérifier l’affichage avant utilisation définitive.

👤 Pour qui ?

ÉlectroniciensInstallateurs solairesEnseignants (TP mesure)Makers / robotique

💡 Bon à savoir

Ce module mesure uniquement du courant continu (CC/DC) : il n’est pas conçu pour une utilisation sur circuit alternatif (secteur 230V AC). Le shunt doit impérativement être câblé avant la mise sous tension du module, au risque de l’endommager. Son alimentation propre (environ 4,5 à 30V CC) est distincte de la tension mesurée : au-delà de 30V, prévoyez une source basse tension dédiée pour alimenter le module.

🏁 En résumé

Un voltmètre-ampèremètre numérique compact pour surveiller en continu tension et courant sur un circuit DC jusqu’à 100V / 100A, shunt inclus. Une solution économique pour une installation fixe, à condition de respecter l’ordre de câblage et la plage d’alimentation du module.

Questions fréquentes

Comment utiliser le voltmètre ampèremètre numérique ?

Pour utiliser le voltmètre ampèremètre numérique, connectez les fils de mesure aux bornes appropriées de votre circuit. Assurez-vous que le shunt est correctement installé pour mesurer le courant. L'appareil affichera la tension et le courant en temps réel sur son écran.

Est-ce que cet appareil est compatible avec tous les projets électroniques ?

Oui, ce voltmètre ampèremètre est compatible avec la plupart des projets électroniques nécessitant des mesures de tension et de courant en courant continu, tant que les valeurs restent dans les limites spécifiées de 0-100V et 0-100A.

Comment installer le voltmètre ampèremètre ?

L'installation est simple. Fixez le shunt à votre circuit pour mesurer le courant, puis connectez les fils du voltmètre aux bornes de tension. Assurez-vous de respecter les polarités pour un fonctionnement correct.

Quels sont les délais de livraison en Tunisie ?

Les délais de livraison en Tunisie varient généralement entre 3 à 7 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour vous assurer une réception dans les meilleurs délais.

Quelle est la durée de la garantie pour ce produit ?

Ce voltmètre ampèremètre est couvert par une garantie de 12 mois contre les défauts de fabrication. Conservez votre preuve d'achat pour bénéficier de la garantie en cas de besoin.

Quelles sont les différences avec d'autres modèles de voltmètres ampèremètres ?

Ce modèle se distingue par sa capacité à mesurer à la fois la tension jusqu'à 100V et le courant jusqu'à 100A, tout en étant compact et facile à installer. D'autres modèles peuvent avoir des plages de mesure différentes ou des fonctionnalités supplémentaires.

Peut-on utiliser cet appareil pour des applications industrielles ?

Ce voltmètre ampèremètre est principalement conçu pour des applications électroniques et domestiques. Pour des applications industrielles, il est conseillé de vérifier les spécifications et de s'assurer qu'il répond aux exigences de votre installation.

Comment utiliser le Voltmètre Ampèremètre Numérique DC

⏱ Temps total : 15 min

  1. 1
    Préparation de l'appareil

    Déballez le voltmètre ampèremètre numérique et vérifiez que tous les composants sont présents, y compris le shunt. Assurez-vous que l'appareil est en bon état et qu'il n'y a pas de dommages visibles.

  2. 2
    Installation du shunt

    Connectez le shunt à la source de courant que vous souhaitez mesurer. Assurez-vous que les connexions sont sécurisées et que le shunt est correctement positionné pour éviter tout court-circuit.

  3. 3
    Raccordement des fils

    Reliez les fils du voltmètre aux bornes du shunt. Le fil positif doit être connecté à la borne positive du shunt, et le fil négatif à la borne négative. Vérifiez que les connexions sont bien serrées.

  4. 4
    Alimentation de l'appareil

    Alimentez le voltmètre ampèremètre en le branchant à une source d'alimentation appropriée. Assurez-vous que la tension d'alimentation est compatible avec les spécifications de l'appareil.

  5. 5
    Mise sous tension

    Allumez le voltmètre ampèremètre en utilisant le bouton d'alimentation. Vérifiez que l'affichage s'allume correctement et qu'il n'y a pas de messages d'erreur.

  6. 6
    Calibration si nécessaire

    Si l'appareil nécessite une calibration, suivez les instructions du fabricant pour effectuer cette étape. Cela peut impliquer l'utilisation d'une source de tension connue pour ajuster les lectures.

  7. 7
    Mesure des valeurs

    Commencez à mesurer les valeurs de tension et d'intensité en observant l'affichage du voltmètre ampèremètre. Notez les valeurs affichées pour vos enregistrements ou analyses.

Poids0,05 kg
