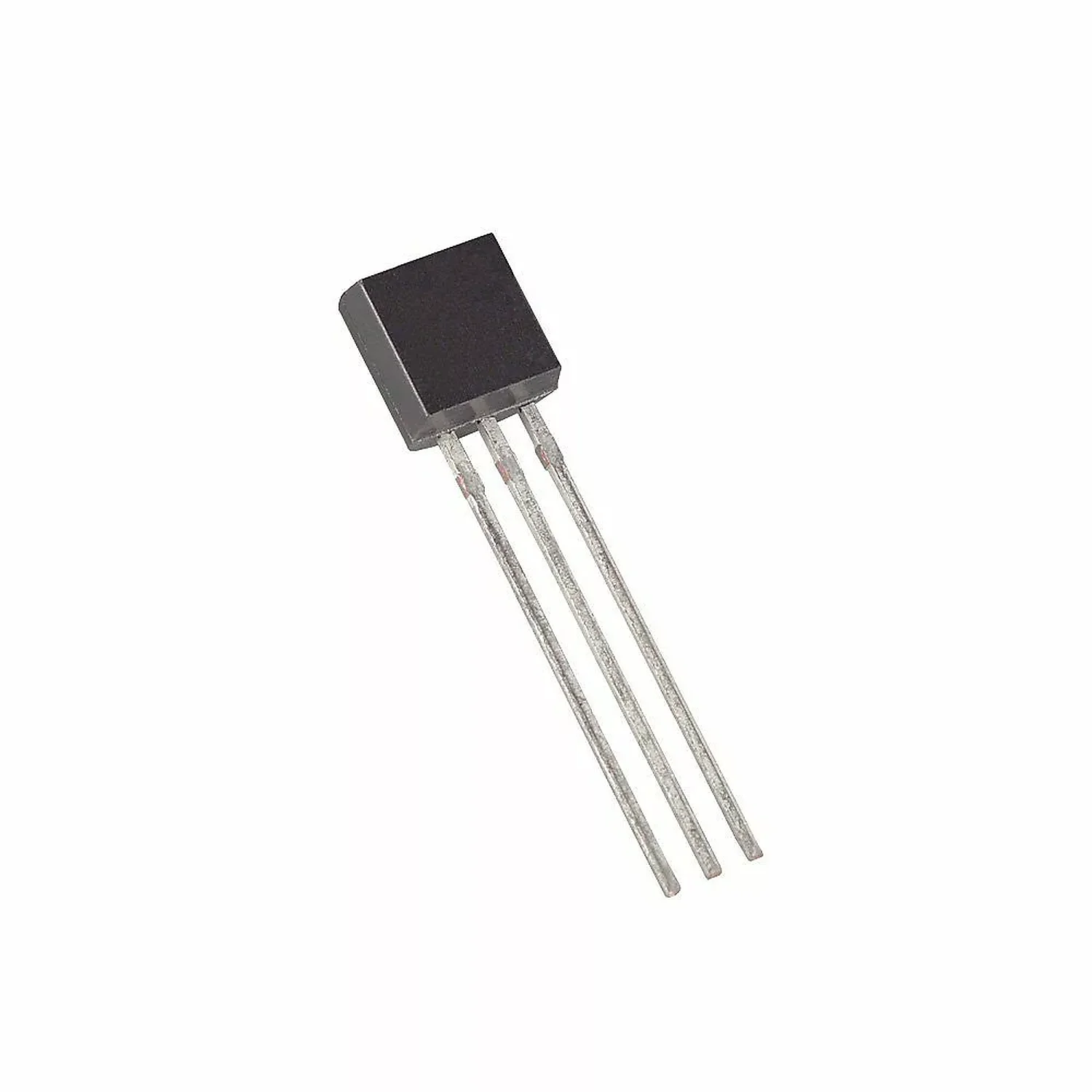

Transistor NPN S9013 TO-92
Épuisé
Transistor NPN S9013 TO-92, 40V, 1A, haute fiabilité pour applications électroniques, performance optimale.
S9013 : le petit NPN qui commute jusqu’à 500 mA dans un boîtier TO-92
Un transistor d’usage courant pensé pour la commutation et l’amplification de faible puissance, capable de piloter relais, buzzers et LED là où le 2N2222 atteint ses limites de courant.
🔺 Présentation du transistor S9013
Le S9013 est un transistor bipolaire NPN au boîtier plastique TO-92, très répandu dans l’électronique grand public et les cartes de prototypage. Conducteur lorsqu’un courant est injecté dans sa base, il ferme alors le chemin collecteur-émetteur. Avec une tension Vceo d’environ 25 V et un courant collecteur pouvant atteindre près de 500 mA, il se situe un cran au-dessus des NPN classiques de petit signal pour les charges modestes.
⭐ Pourquoi choisir le S9013
📐 Caractéristiques clés
🆚 S9013 face aux NPN de petit signal
Là où des NPN comme le 2N3904 plafonnent autour de 200 mA, le S9013 accepte près de 500 mA de courant collecteur. Cette marge supplémentaire lui permet de commander directement un petit relais, un buzzer ou plusieurs LED sans étage de puissance intermédiaire, tout en conservant le format pratique et économique du boîtier TO-92.
🛠️ Ce que vous pouvez réaliser
Le S9013 sert d’interface entre la logique d’une carte et le monde réel des petites charges :
🚀 Mise en œuvre en 3 étapes
👤 Pour qui ?
💡 Bon à savoir
🏁 En résumé
Polyvalent et bon marché, le S9013 NPN TO-92 commute jusqu’à ~500 mA sous ~25 V : assez pour piloter relais, buzzers et LED depuis une carte Arduino. Plus musclé qu’un NPN de petit signal classique tout en restant simple à mettre en œuvre, c’est un transistor d’interface idéal pour les projets éducatifs et de prototypage en Tunisie.
Questions fréquentes
Quel est l'usage principal du transistor NPN S9013 ?
Le transistor NPN S9013 est principalement utilisé dans les applications électroniques pour l'amplification et la commutation de signaux. Il est idéal pour les circuits de faible puissance et peut être utilisé dans des projets de bricolage ou des prototypes.
Ce transistor est-il compatible avec d'autres composants électroniques ?
Oui, le transistor NPN S9013 est compatible avec de nombreux composants électroniques courants. Il peut être intégré dans des circuits avec des résistances, des diodes et d'autres transistors, ce qui le rend polyvalent pour divers projets.
Comment installer le transistor S9013 dans un circuit ?
Pour installer le transistor S9013, il faut d'abord identifier les broches : émetteur, base et collecteur. Assurez-vous de respecter la polarité lors de la connexion dans le circuit. Utilisez un fer à souder et des fils adaptés pour une installation sécurisée.
Quels sont les délais de livraison pour ce produit en Tunisie ?
Les délais de livraison pour le transistor NPN S9013 en Tunisie varient généralement entre 2 à 5 jours ouvrables, selon votre localisation. Nous nous efforçons de traiter les commandes rapidement pour assurer une réception dans les meilleurs délais.
Y a-t-il une garantie sur le transistor S9013 ?
Oui, le transistor NPN S9013 est couvert par une garantie de 6 mois contre les défauts de fabrication. Cette garantie ne couvre pas les dommages causés par une mauvaise utilisation ou une installation incorrecte.
Quelles sont les différences entre le S9013 et d'autres transistors NPN ?
Le S9013 se distingue par sa capacité à supporter une tension de 40V et un courant de 1A, ce qui le rend adapté à des applications spécifiques. D'autres transistors peuvent avoir des caractéristiques différentes en termes de puissance, de fréquence ou de boîtier.
Peut-on utiliser le S9013 pour des applications de haute puissance ?
Non, le S9013 n'est pas conçu pour des applications de haute puissance. Il est recommandé pour des circuits de faible puissance. Pour des applications nécessitant plus de puissance, il est préférable d'opter pour des transistors spécifiquement conçus à cet effet.
Comment utiliser le transistor NPN S9013 TO-92
-
1Préparation du circuit
Avant d'installer le transistor, assurez-vous que votre circuit est éteint et déconnecté de toute source d'alimentation. Préparez votre plaque d'essai ou circuit imprimé en identifiant l'emplacement où vous allez souder le transistor.
-
2Identification des broches
Le transistor S9013 a trois broches : la base (B), le collecteur (C) et l'émetteur (E). Consultez la documentation technique pour identifier correctement chaque broche. Généralement, en regardant le transistor avec la face plate vers vous, la broche de gauche est la base, la centrale est le collecteur et la droite est l'émetteur.
-
3Dénudage des fils
Prenez des fils de connexion et utilisez la pince à dénuder pour enlever environ 5 mm d'isolant à chaque extrémité. Cela vous permettra de les souder facilement aux broches du transistor et à votre circuit.
-
4Soudure du transistor
Positionnez le transistor sur la plaque d'essai ou le circuit imprimé. Soudez chaque broche du transistor aux points de connexion appropriés sur votre circuit. Assurez-vous que les soudures sont solides et qu'il n'y a pas de court-circuit entre les broches.
-
5Vérification des connexions
Utilisez un multimètre pour vérifier les connexions. Assurez-vous qu'il n'y a pas de court-circuit entre les broches et que chaque broche est correctement connectée selon votre schéma de circuit.
-
6Alimentation du circuit
Une fois que vous avez vérifié toutes les connexions, reconnectez votre circuit à la source d'alimentation. Assurez-vous que tout est en ordre avant de mettre sous tension.
-
7Test de fonctionnement
Pour tester le fonctionnement du transistor, appliquez un signal à la base et mesurez la sortie au collecteur. Vérifiez que le transistor fonctionne comme prévu en observant les variations de courant ou de tension.
| Poids | 0,05 kg |
|---|
