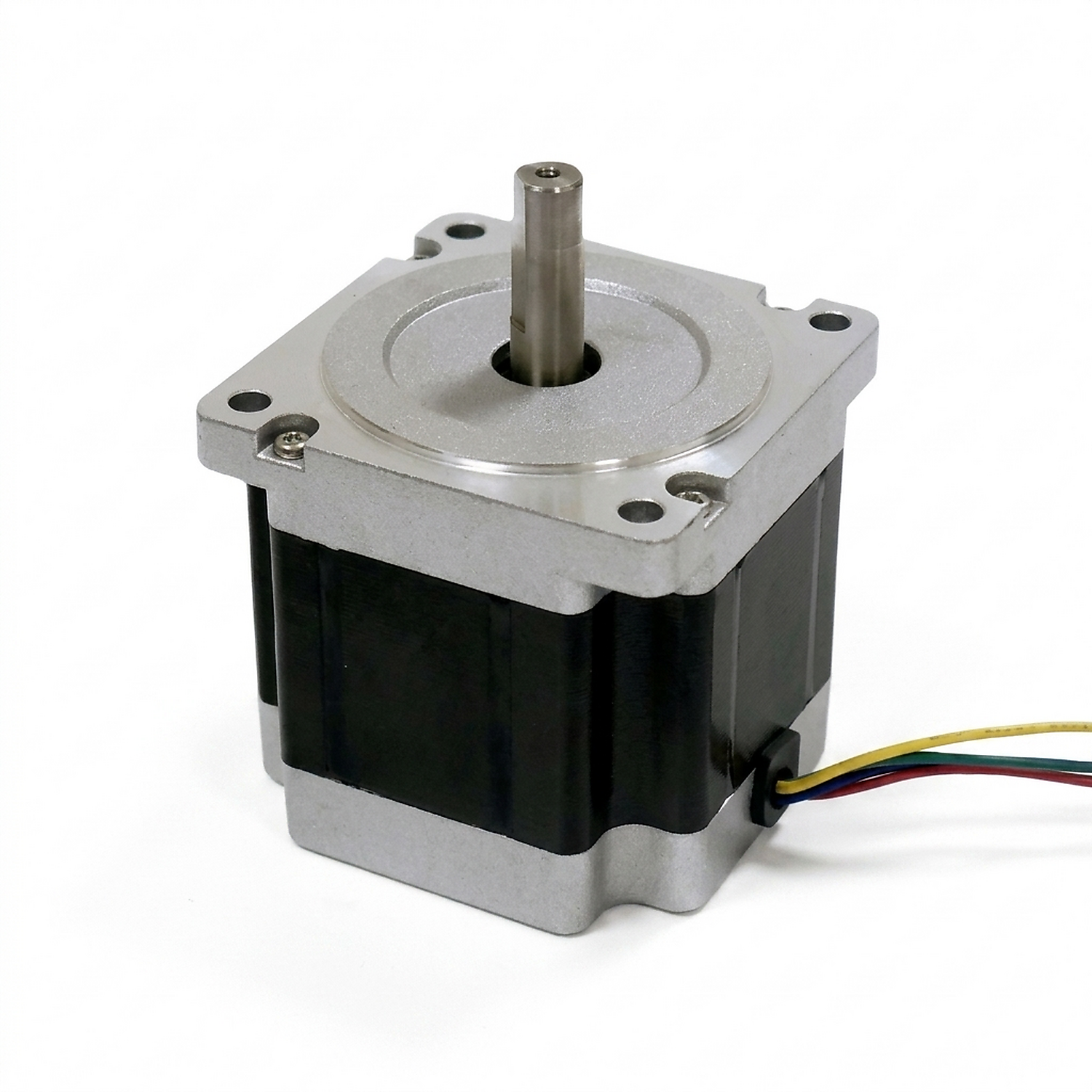

Nema 23 Moteur pas à pas SL 57STH56-2804A

UGS : DAR-01-C24

Disponible sur commande

moteur pas nema est une solution fiable pour vos projets électroniques et éducatifs.

Moteur pas à pas nema 23 SL 57STH56-2804A avec un courant de 2.8A, couple élevé et dimensions de 57x57mm. Parfait pour vos projets de robotique et d’automatisation.

110,000 TND

Disponible sur commande

Check
Livraison gratuite pour commandes plus de 200 TND
4,4278 avis sur Google

NEMA 23 · 2,8 A/phase · 1,8°

Un moteur pas à pas NEMA 23 taillé pour les charges exigeantes

Bipolaire 4 fils, 200 pas/tour et environ 1,2 N·m de couple de maintien : de quoi entraîner directement des axes CNC, des imprimantes 3D grand format ou des mécanismes robotiques sans réducteur.

⚙️ Présentation

Le SL 57STH56-2804A est un moteur pas à pas hybride bipolaire au format NEMA 23 (bride ~57 x 57 mm, corps de 56 mm de long). Sa tenue en courant de 2,8 A par phase le place au-dessus des NEMA 17 habituels tout en restant pilotable par les drivers standards du marché (A4988 en courant réduit, DM542, TB6600, etc.), ce qui en fait une étape naturelle quand un NEMA 17 manque de couple.

⭐ Points forts

🔩Couple de maintien ≈ 1,2 N·m120 N·cm à l’arrêt, suffisant pour des axes verticaux ou des charges moyennes sans réducteur.
📐Pas de 1,8°200 pas par tour en pilotage pleine step, précision fine en micropas.
🔌Bipolaire 4 filsCâblage simple RED/BLU/BLK/GRN, compatible tous drivers bipolaires 2 phases.
🏗️Châssis NEMA 23Bride standard, se fixe sur toutes les pièces mécaniques prévues pour ce format.

📐 Caractéristiques techniques

Angle de pas1,8° (200 pas/tour)
Nombre de phases2 (bipolaire, 4 fils)
Courant nominal2,8 A / phase
Résistance par phase0,9 Ω (±10 %, 25°C)
Inductance par phase2,5 mH (±20 %)
Couple de maintien≈ 1,2 N·m (120 N·cm)
Bride / longueur corpsNEMA 23 (~57 x 57 mm) / 56 mm
ArbreØ 6,35 mm (1/4″), méplat
Classe d’isolationClasse B
SKUDAR-01-C24

⚡ Quel driver choisir ?

Ce moteur se pilote uniquement avec un driver de moteur pas à pas dédié (courant constant en pont en H) : il ne se branche jamais directement sur une alimentation continue. Avec 2,8 A par phase, un A4988 ou DRV8825 doit être bridé bien en dessous de son courant nominal réel ; un driver conçu pour 3 A et plus (DM542, TB6600, ou tout driver supportant du 24-48 V) exploite mieux son couple sans échauffement excessif. La tension d’alimentation du driver (souvent 24 V ou 36 V DC) sert à obtenir une bonne vitesse, elle ne correspond pas à la tension aux bornes de l’enroulement.

🛠️ Usages typiques

Un couple et un format qui conviennent aux mécanismes nécessitant plus de force qu’un NEMA 17 sans passer par un moteur industriel surdimensionné.

🖨️ Axes Z/Y d’imprimantes 3D grand format🛠️ Machines CNC de petite à moyenne taille🤖 Bras et axes robotiques🏭 Automatisation de bancs de test🎓 Projets d’ingénierie et TP mécatronique

👤 Pour qui ?

Étudiants en mécatroniqueMakers CNC/impression 3DIngénieurs prototypageIntégrateurs automatisme

💡 Bon à savoir

Attention au dimensionnement du driver : un driver sous-dimensionné en courant (limite réglée trop bas) fait perdre du couple et peut décrocher sous charge ; un driver mal réglé au-dessus du courant nominal risque de surchauffer le moteur. Vérifiez aussi le radiateur/la ventilation du driver, ce moteur consommant davantage qu’un NEMA 17 classique. Câblage 4 fils uniquement : les variantes 6 ou 8 fils ne s’appliquent pas ici.

🏁 En résumé

Ce NEMA 23 bipolaire 2,8 A offre un compromis couple/encombrement au-dessus des NEMA 17, avec un câblage 4 fils standard qui simplifie l’intégration sur CNC, imprimantes 3D et axes robotiques, à condition de l’associer à un driver correctement dimensionné.

Questions fréquentes

Quel est l'usage principal du moteur pas à pas Nema 23 SL 57STH56-2804A ?

Ce moteur pas à pas est idéal pour des projets d'imprimantes 3D, de robotique et d'automatisation. Il offre un contrôle précis du mouvement, ce qui le rend parfait pour des applications nécessitant une grande précision.

Ce moteur est-il compatible avec toutes les cartes de contrôle ?

Le moteur Nema 23 SL 57STH56-2804A est compatible avec de nombreuses cartes de contrôle qui supportent les moteurs pas à pas de 2.8A. Il est conseillé de vérifier les spécifications de votre carte pour assurer une compatibilité optimale.

Comment installer le moteur pas à pas Nema 23 ?

L'installation du moteur Nema 23 nécessite de le fixer solidement à votre structure, puis de le connecter à votre carte de contrôle en respectant les polarités. Assurez-vous de suivre les instructions de votre système pour un montage correct.

Quels sont les délais de livraison pour ce produit en Tunisie ?

La livraison du moteur pas à pas Nema 23 en Tunisie est généralement effectuée sous 3 à 5 jours ouvrables. Les délais peuvent varier en fonction de votre localisation et des conditions de transport.

Quelle est la durée de la garantie pour ce moteur ?

Le moteur pas à pas Nema 23 SL 57STH56-2804A est couvert par une garantie de 12 mois. Cette garantie couvre les défauts de fabrication, mais ne s'applique pas aux dommages causés par une mauvaise utilisation.

Quelles sont les différences entre le Nema 23 et d'autres moteurs pas à pas ?

Le Nema 23 se distingue par sa taille et son couple élevé, offrant une meilleure performance pour des applications exigeantes. Comparé à des moteurs plus petits, il fournit une puissance supérieure, ce qui le rend adapté à des projets nécessitant plus de force.

Peut-on utiliser ce moteur pour des applications industrielles ?

Oui, le moteur pas à pas Nema 23 SL 57STH56-2804A peut être utilisé dans des applications industrielles légères où un contrôle précis du mouvement est requis. Cependant, pour des applications très lourdes, il est conseillé d'évaluer les spécifications techniques en détail.

Comment installer le moteur pas à pas Nema 23 SL 57STH56-2804A

⏱ Temps total : 30 min

Outils nécessaires : Tournevis, Câbles de connexion, Alimentation électrique
Fournitures : Moteur pas à pas Nema 23 SL 57STH56-2804A, Plaque de montage, Vis de fixation
  1. 1
    Préparation de la plaque de montage

    Commencez par préparer la plaque de montage où vous allez installer le moteur. Assurez-vous qu'elle est propre et exempte de débris. Positionnez la plaque dans un endroit stable pour faciliter l'installation.

  2. 2
    Fixation du moteur

    Prenez le moteur pas à pas Nema 23 et alignez les trous de fixation avec ceux de la plaque de montage. Utilisez les vis de fixation pour sécuriser le moteur en place. Serrez les vis avec un tournevis, mais sans trop forcer pour éviter d'endommager le moteur.

  3. 3
    Connexion des câbles

    Identifiez les fils de connexion du moteur. Généralement, il y a quatre fils : deux pour chaque bobine. Connectez-les aux bornes appropriées de votre contrôleur de moteur ou de votre carte mère, en respectant les codes de couleur pour éviter toute inversion.

  4. 4
    Alimentation électrique

    Assurez-vous que votre alimentation électrique est compatible avec le moteur, en vérifiant le courant et la tension requis. Connectez l'alimentation au contrôleur de moteur, en suivant les instructions du fabricant pour éviter tout court-circuit.

  5. 5
    Configuration du contrôleur

    Accédez à votre logiciel de contrôle (comme Marlin pour les imprimantes 3D) et configurez les paramètres du moteur. Cela inclut le nombre de pas par tour et le courant maximal pour le moteur. Sauvegardez les paramètres.

  6. 6
    Test du moteur

    Avant de commencer un projet, effectuez un test du moteur. Envoyez des commandes simples pour vérifier que le moteur tourne dans les deux sens. Observez le fonctionnement pour vous assurer qu'il n'y a pas de vibrations ou de bruits anormaux.

  7. 7
    Finalisation et rangement

    Une fois le test réussi, rangez tous les outils et câbles de manière ordonnée. Documentez votre installation pour référence future et assurez-vous que tout est sécurisé avant de commencer vos projets.
